高压锅炉配套紧急止回阀结构设计

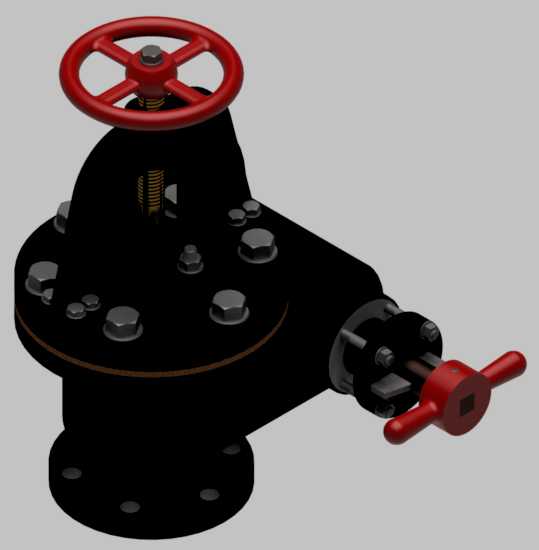

　　在工业高压锅炉的汽水输送管路系统中，紧急止回阀是保障管路介质单向流动、规避介质倒流引发设备冲击、水锤甚至安全事故的核心阀件，这类阀件的设计需要同时兼顾高压工况下的密封可靠性、紧急工况下的动作响应速度，以及现场安装维护的便捷性。从结构设计逻辑来看，这款阀件采用角式通径布局，阀体下部为法兰连接的介质入口，侧部为法兰连接的介质出口，这种布局适配锅炉本体与出口管路的直角排布空间，不需要额外加装弯头转接，能有效减少管路的压力损失，同时也能缩短阀件整体的安装占用空间，适合锅炉周边紧凑的管路排布场景。阀件顶部设置手轮操作结构，手轮通过阀杆连接内部的启闭件，正常工况下可通过手轮调节阀件的通流开度，

　　配合内部的止回结构实现介质流量的调节与单向导通的双重功能；侧部设置的小尺寸带手柄结构为紧急手动触发机构，当管路出现异常压力波动、止回结构卡滞等突发状况时，操作人员可直接扳动侧部手柄，强制触发阀件关闭，不需要等待系统自动响应，能在极短时间内切断介质通路，避免事故扩大。阀体外部的多组六角螺栓为阀盖与阀体的连接紧固件，设计时螺栓排布采用均匀圆周布局，保证高压工况下阀盖与阀体结合面的压紧力均匀分布，避免局部应力集中导致密封面渗漏；结合面处的密封结构采用金属缠绕垫片适配，可承受高压高温的锅炉介质工况，长期运行下也不会出现密封老化失效的问题。从安装边界来看，阀件的进出口法兰采用标准高压法兰对接尺寸，法兰面的螺栓孔位置、孔径、

　　密封面凸台尺寸均匹配对应压力等级的工业管路法兰标准，现场安装时不需要对管路法兰进行二次加工，可直接对接紧固；阀件顶部手轮的操作空间预留需要满足手轮全周旋转的空间要求，侧部紧急手柄的操作侧需要预留至少200mm的操作空间，保证紧急状况下操作人员可以快速触达手柄完成操作。在功能特性上，这款阀件的内部止回结构采用升降式止回设计，介质正向流动时依靠介质压力推开止回阀芯实现通流，当介质出现倒流趋势时，阀芯在介质反向压力与弹簧复位力的共同作用下快速回落，压紧阀座密封面实现截止，这种结构的止回动作行程短，关闭响应速度快，能有效降低倒流介质对锅炉本体的冲击；同时阀芯与阀座的密封面采用堆焊硬质合金处理，耐冲蚀性能优异，可长期承受高速汽水介质的冲刷，

　　延长阀件的整体使用寿命。设计过程中还充分考虑了阀件的维护便利性，阀盖与阀体采用螺栓连接结构，需要对内部阀芯、密封件进行检修更换时，只需要拆卸阀盖连接螺栓即可取出内部组件，不需要将整个阀件从管路上拆卸下来，能大幅缩短现场维护的停机时间，降低运维成本。在实际应用场景中，这类紧急止回阀除了应用于高压锅炉的主蒸汽出口、给水入口管路，还可适配其他高压工业管路的单向导通与紧急切断需求，比如高压供热管网、石化行业的高压工艺管路等，只要是需要防止介质倒流、同时具备紧急切断需求的高压管路场景，这款阀件的结构设计都能提供可靠的功能支撑。建模过程中对阀件的每一处结构细节都做了还原，包括手轮的轮辐结构、阀杆的梯形传动螺纹、阀体外部的螺栓排布、侧部紧急手柄的连接结构、法兰面的螺栓孔与密封凸台等，所有结构尺寸都按照实际工程设计比例搭建，可直接用于阀件的结构展示、安装模拟、教学演示等场景，也可为同类型阀件的结构优化设计提供参考。
