集成空气过滤功能的箱式热交换装置

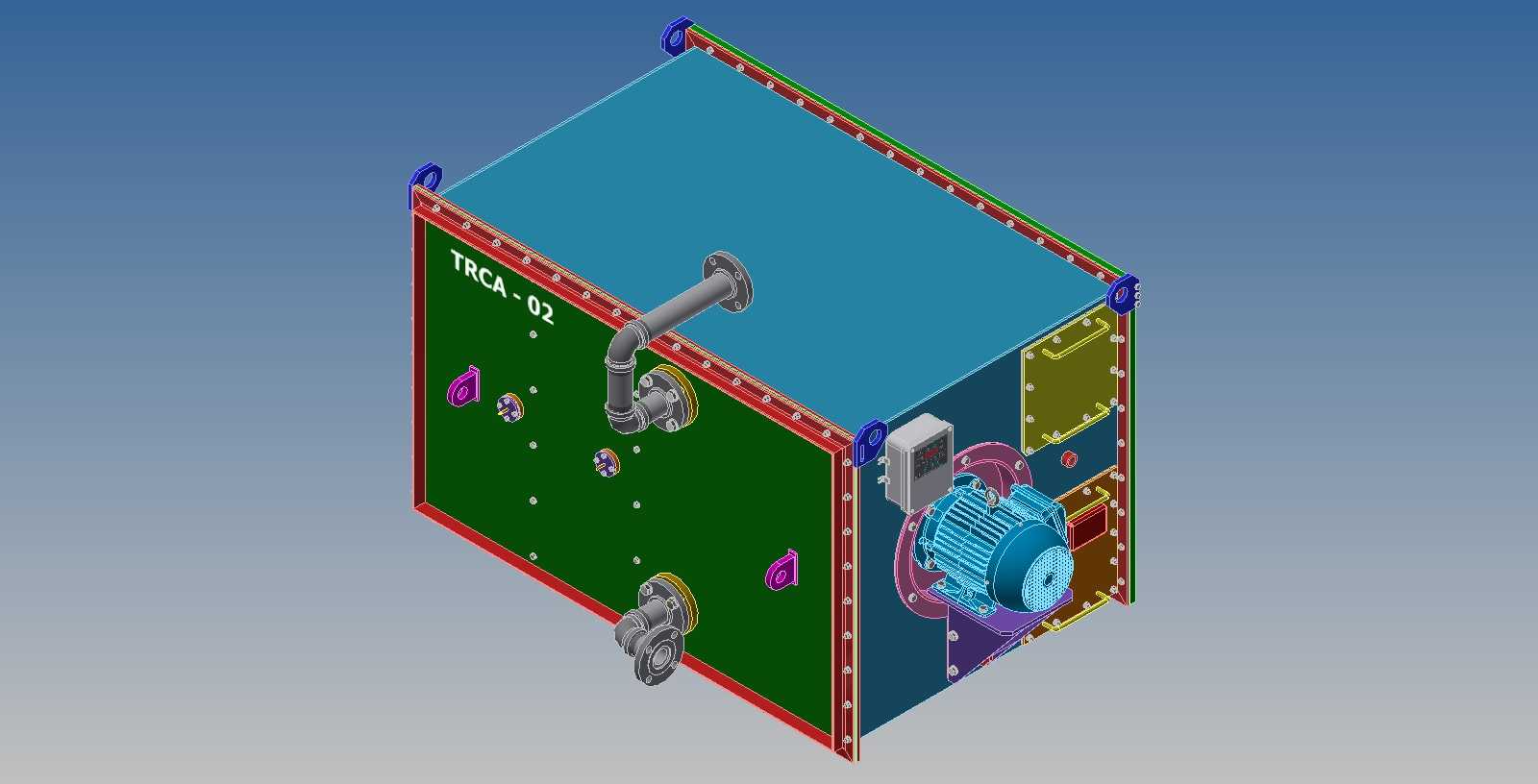

　　在工业通风、工艺空气处理、密闭舱室温控这类场景里，单纯的热交换设备往往会因为进气携带的粉尘、纤维杂质堵塞换热芯体流道，轻则拉低换热效率，重则造成芯体腐蚀、流道堵死，整套温控系统瘫痪，所以把空气过滤段和热交换段做集成化设计，是现场运维端提了很多年的实际需求。这套集成装置的设计逻辑，是把过滤单元、换热芯体、动力驱动、管路接口全部整合在一个密封箱体内，省去现场拼接法兰、做段间密封的麻烦，也减少了外接管路的泄漏点。从结构布局来看，箱体采用框架加面板的拼装形式，边框位置做了连续的螺栓紧固密封边，所有面板拼接处都预留了密封垫安装槽，能保证设备运行时内部气流不会出现无组织泄漏，避免过滤后的洁净空气和未过滤的脏空气串流。

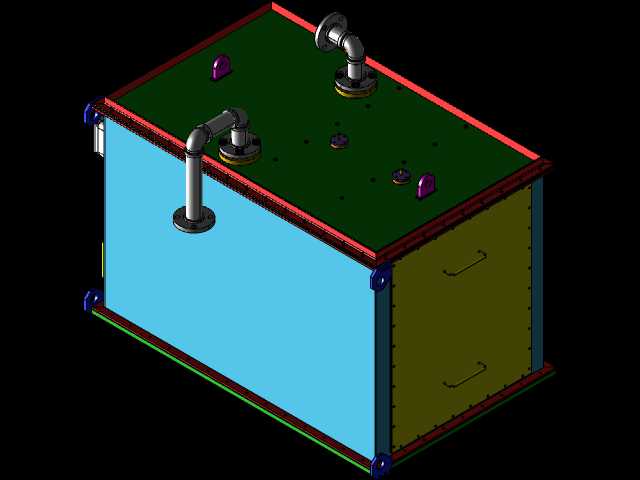

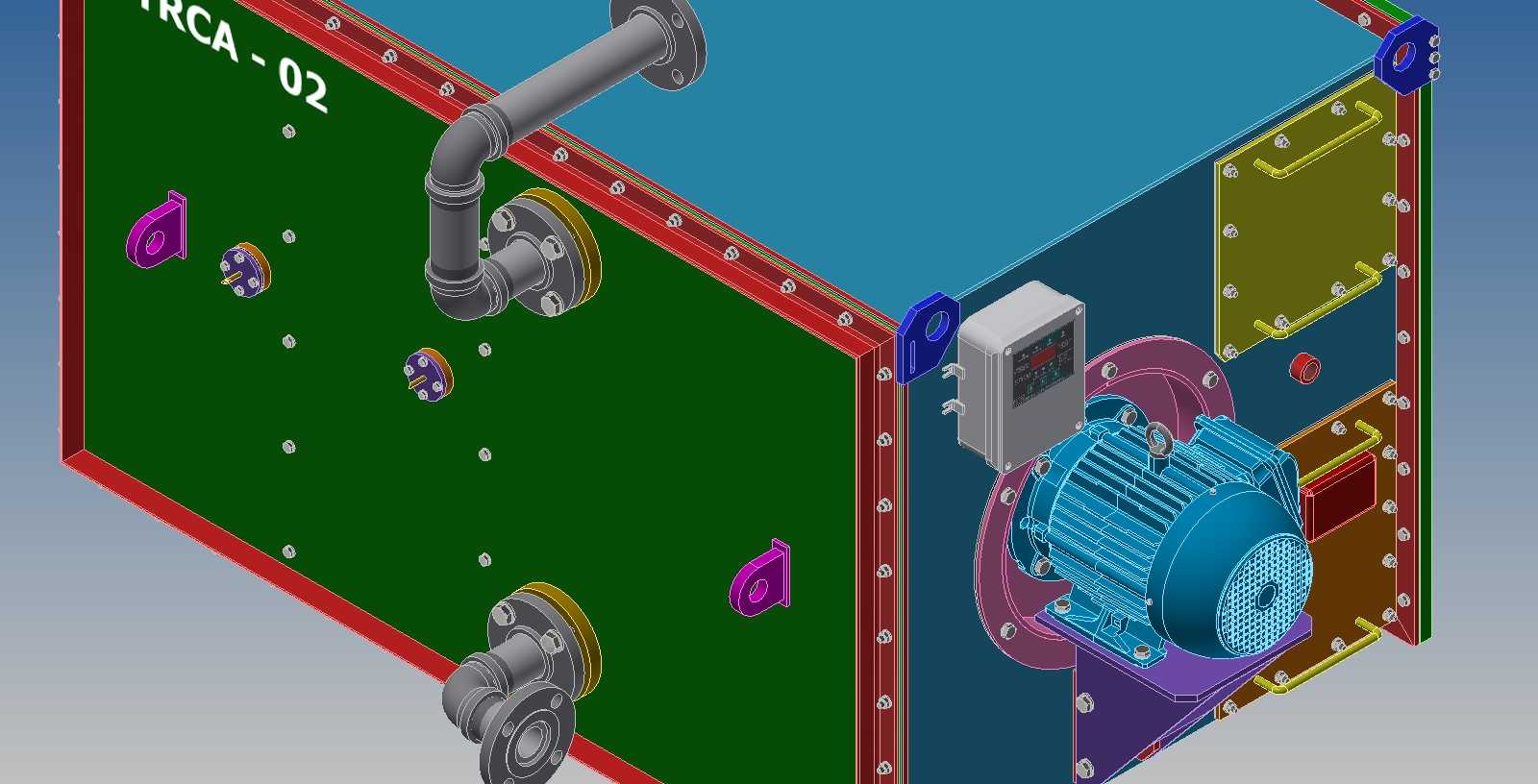

　　箱体正面预留了过滤段的快开检修门结构，日常更换滤材的时候不需要拆开整套设备的连接管路，只需要松开检修门的快压紧固件就能抽出滤架，大幅缩短运维停机的时间。侧面布置的离心风机组件，是整套设备的气流动力来源，风机和箱体的连接位置做了减震密封垫，既可以减少风机运行时的振动传递到箱体产生共振噪音，也能避免连接位置漏风。风机的接线盒直接固定在箱体侧壁，接线端做了密封防护处理，适配车间多粉尘、偶尔有凝露的使用环境。箱体上的管路接口全部采用标准法兰连接形式，分别对应热媒或者冷媒的进出口，法兰的端面平整度、螺栓孔位间距都按照通用管路标准设计，现场对接的时候不需要额外做转接件，能直接和现场的工艺管路匹配。在安装边界上，

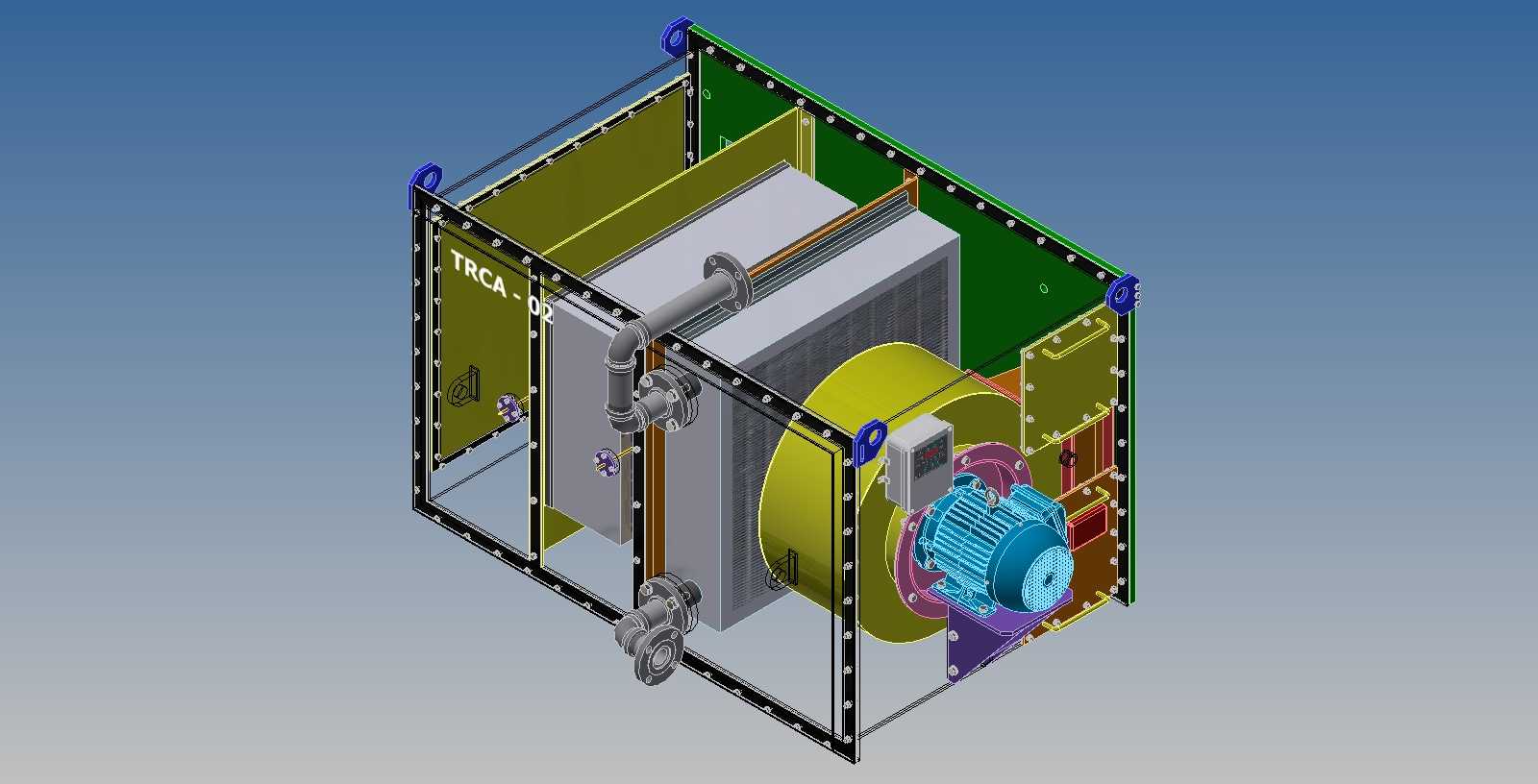

　　这套设备的底部预留了通用的安装固定孔位，孔位间距适配常见的设备安装槽钢支架尺寸，顶部的吊耳结构是按照整套设备满负荷运行的总重量做的强度校核，不管是车间内落地安装还是高空支架吊装，都不需要额外焊接改装安装结构。设备的外形尺寸做了集约化控制，在保证换热面积和过滤面积满足处理风量要求的前提下，尽可能压缩了箱体的总进深，适配很多现场安装空间局促、预留检修通道宽度有限的场景。过滤段的设计上，在进气侧设置了初效过滤层级，能拦截空气中粒径较大的粉尘、碎屑，避免大颗粒杂质直接撞击换热芯体的翅片造成翅片倒伏，影响换热流道的通畅。换热芯体采用叉流布置形式，空气侧和介质侧的流道完全隔离，既能保证空气和换热介质之间的充分热交换，

　　也不会出现介质泄漏污染送风的问题。箱体上设置的多个检测接口，可以在设备运行时接驳风压、温度检测仪表，实时监测过滤段的阻力变化、换热前后的空气温差，方便运维人员判断滤材是否需要更换、换热效率是否处于正常区间。在细节设计上，箱体内部的棱角位置都做了圆弧导流处理，减少气流在箱体内部形成涡流造成的风阻损失，降低风机的运行能耗。所有外露的金属紧固件都做了防腐处理，适配工业环境下的长期使用，不会因为锈蚀造成拆卸困难。管路接口的位置做了加强筋处理，避免现场对接管路时因为螺栓紧固力过大造成箱体面板变形，影响密封性能。和传统的分体式过滤加换热的组合方案比，这种集成式的结构在出厂前就完成了内部的密封检测、风机动平衡调试，现场只需要对接进出风管、冷热媒管路和电源就可以投入使用，省去了现场组装、调试的大量人工成本，也避免了现场组装容易出现的密封不严、振动匹配不合理等问题。在不同的应用场景下，这套设备可以根据处理风量的要求、换热负荷的大小调整内部芯体的规格、风机的功率参数，外部安装接口保持统一的标准尺寸，方便项目里做批量选型替换，不需要因为参数调整重新设计安装支架和对接管路。
