带键槽双槽带传动托辊结构设计

　　在散料输送、电动铲运设备的传动系统里，这类带键槽的双槽托辊结构，是承担皮带导向、载荷承载与动力传递的核心配套部件，很多现场运维和结构设计人员在做输送段改造、传动副匹配时，都会优先参考这类成熟的辊体结构做适配调整。从实际应用场景来看，这类托辊既可以用在固定式带式输送机的下分支托辊组，承担回程皮带的承托，避免皮带下垂过量造成撒料、跑偏，也可以在小型电动铲运机的压缩机传动段作为张紧托辊使用，配合三角带传递动力，同时抵消传动带运行过程中的跳动，保证传动效率稳定。

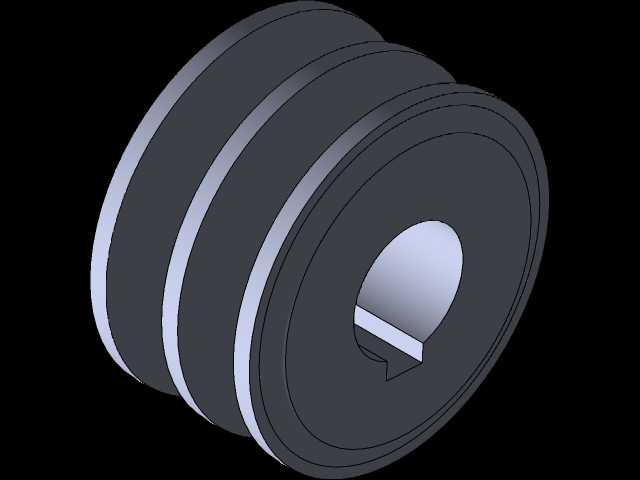

　　从功能特性上看，这个辊体采用双轮槽设计，可同时适配两根三角带的布置需求，相比单槽托辊，在同安装空间下能传递更大的扭矩，适合中低载荷、连续运行的传动工况。辊体内孔加工有标准平键槽，安装时可通过平键与传动轴实现周向固定，避免辊体与轴之间出现相对滑动，保证传动过程中扭矩传递的可靠性，键槽的尺寸匹配常规的GB/T 1096平键标准，选型时无需额外做非标键的定制，能降低现场安装的配件成本。辊体的轮槽侧面做了细微的倒角处理，一方面是安装三角带时能起到导向作用，避免硬撬皮带造成带体帘线损伤，另一方面运行过程中能减少皮带侧边的异常磨损，延长三角带的使用寿命。辊体的两端轮缘做了凸起限位设计，当皮带出现小幅跑偏时，轮缘能阻挡皮带从槽内脱出，降低设备运行过程中的故障停机概率。

　　设计思路上，这个结构优先考虑了安装维护的便捷性与运行的可靠性，辊体整体采用一体化回转结构，没有多余的拼接部件，减少了装配累计误差，做动平衡校正时更容易达到G6.3的平衡精度等级，适合转速在1500r/min以内的传动工况。辊体的壁厚选取兼顾了强度与重量控制，在满足径向承载要求的前提下，尽可能降低辊体自身的转动惯量，设备启动时能减少传动轴的启动扭矩冲击，降低配套电机的启动负载。内孔的公差选取基孔制过渡配合，既能保证与传动轴的装配同轴度，又不会因为配合过紧造成拆卸困难，现场更换辊体时用常规拉马就能完成拆卸，不需要额外的专用工装。

　　从安装边界尺寸来看，这类托辊的轴向总宽度需要匹配对应传动段的机架安装间距，轮槽的槽型尺寸匹配对应型号的三角带规格，安装时需要保证辊体轴线与传动轴轴线的平行度误差控制在1mm/m以内，否则会造成三角带的偏磨，甚至出现皮带翻转脱落的问题。内孔的直径尺寸与配套传动轴的轴径一致，键槽的深度、宽度都符合标准件的匹配要求，安装时不需要对轴或者辊体做二次加工。径向尺寸上，辊体的最大外圆直径需要预留足够的安全间隙，和周边的机架护板、传动罩壳之间至少保留10mm以上的间隙，避免运行过程中辊体受热膨胀或者出现小幅窜动时和周边部件发生剐蹭。另外在安装时，辊体的轴向定位需要通过轴用挡圈或者轴肩实现，限制辊体在轴上的轴向窜动量，窜动量控制在0.2-0.5mm之间，既能避免辊体轴向窜动碰撞周边部件，又能给热胀冷缩留出足够的余量。在实际选型应用中，还要根据输送物料的特性、传动功率的大小匹配对应的辊体材质，常规工况下采用铸铁或者铸钢材质就能满足使用需求，如果是在腐蚀环境下使用，还可以在辊体外层做包胶或者防腐涂层处理，提升部件的使用寿命。
