带减重孔结构双托辊轮组三维设计

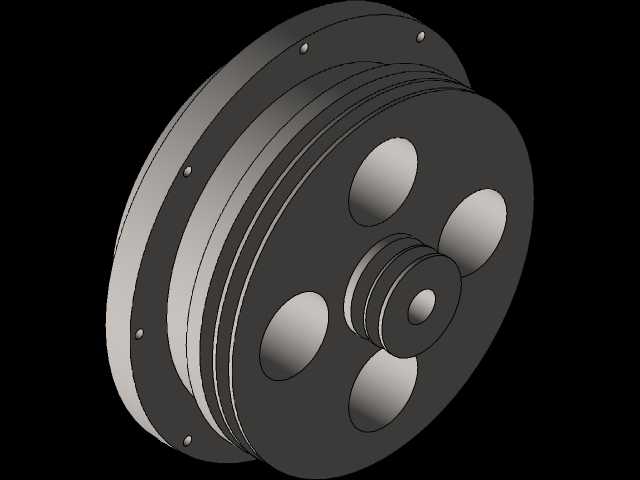

　　该托辊轮组主要应用于带式输送设备的从动支撑段，也可适配轻型物料输送线、小型皮带张紧机构的配套使用场景，在散料输送、成品件短途转运的生产线中，这类托辊承担着承托输送带、降低皮带运行垂度、减少输送过程中皮带抖动的核心作用，相比单托辊结构，双托辊的组合形式能更好适配槽型输送面的成型需求，在输送颗粒状、小块状散料时可有效减少物料撒漏。从结构设计来看，轮盘主体采用辐板式带减重孔的结构形式，四个均匀分布的圆形减重孔在保证轮盘整体结构刚度的前提下，大幅降低了轮体自身的转动惯量，设备启动阶段的动力损耗可得到有效控制，同时减重孔的均匀排布也让轮体高速转动时的动平衡性能更优，避免长期运行出现轴系偏磨的问题。轮盘边缘设置多道环形槽结构，

　　可适配不同厚度的输送皮带嵌合，也可根据使用需求加装橡胶圈来增大接触面摩擦力，减少皮带与托辊之间的打滑现象。轮体与中心轴的连接部位采用阶梯式轴孔设计，不同直径的轴段分别对应轴承安装位、轴肩定位面以及密封件安装槽，装配时可通过轴肩实现轴承的轴向定位，无需额外加装定位套即可保证轴承的安装同轴度，密封槽可适配毡圈油封或者骨架油封，能有效阻挡输送环境中的粉尘、碎屑进入轴承内部，延长轴承的维护周期。设计过程中优先考虑了安装边界的适配性，轮体的轴向总厚度控制在常规输送机架的安装间隙范围内，轮盘最大外径可匹配常用带宽的输送线侧边支撑需求，中心轴孔的直径公差按照基孔制过渡配合设计，可适配市场上常规规格的托辊专用光轴，

　　安装时无需对机架或者轴件做二次加工即可直接装配。轮盘外圈的连接螺栓采用沿圆周均匀分布的设计，六组内六角螺栓将两侧的端盖与轮体主体紧固为整体，螺栓孔采用沉头设计，避免螺栓头突出轮盘表面剐蹭输送皮带，端盖与轮体的结合面设置有环形密封槽，加装密封垫后可防止轮体内部积存的润滑脂溢出，同时也能阻挡外部冲洗水进入轮体内部。在实际使用场景中，这类托辊的运行转速通常不高，但需要承受持续的径向载荷，因此轮盘的壁厚设计经过了刚度校核，在额定载荷下轮盘的径向形变量控制在允许范围内，不会出现轮体蹭到机架的情况。辐板与外圈、轮毂的连接部位均设置了铸造圆角，可有效降低应力集中系数，即使在输送线频繁启停、存在冲击载荷的工况下，也不易出现辐板断裂的问题。

　　中心轮毂的长度略大于轮体总厚度，安装时轮毂端面可直接与轴承内圈端面接触，保证轴承的受力点落在轮毂的支撑范围内，避免轴承出现偏载磨损。轮体的所有加工面均标注了合理的形位公差，其中轴孔的圆柱度、两端面的平行度以及轮盘外圈的径向圆跳动公差都按照通用输送设备的精度要求设定，既不会因为精度过高增加不必要的加工成本，也能保证托辊装配后的运行平稳性。
