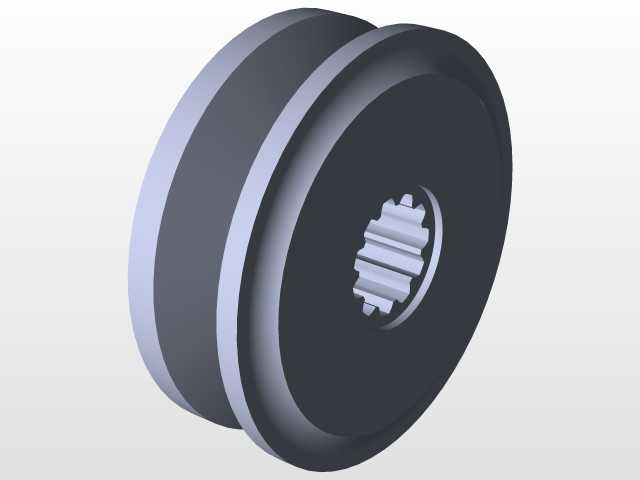

带花键内孔双轮缘输送托辊结构

　　这款托辊结构主要应用在带式输送设备、物料转运线以及重载辊道输送场景中，作为承载输送介质、传递运行扭矩的核心支撑部件，日常运行中需要同时承受径向物料载荷与周向传动扭矩，其结构设计直接影响整条输送线的运行稳定性与维护周期。从实际工况适配角度出发，该托辊采用双轮缘外形设计，轮缘凸起结构可以对输送皮带、链式输送介质或者行走轮体起到侧向限位作用，避免输送过程中介质出现跑偏、脱轨问题，尤其在长距离输送线、有一定倾角的输送段以及启停频繁的工位段，双轮缘的限位作用可以大幅降低运维调整频次，减少皮带边缘磨损、链条跳齿这类常见故障。内孔采用矩形花键结构设计，区别于普通平键连接的托辊，花键配合可以传递更大的传动扭矩，同时对中性更好，在托辊频繁启停、

　　承受冲击载荷的工况下，不会出现平键滚键、键槽开裂的失效问题，花键的多齿接触特性也让载荷分布更均匀，单齿承受的剪切应力更小，适合重载输送场景的扭矩传递需求。设计过程中，轮缘与辊身主体采用一体化结构建模，辊身工作段做了等壁厚处理，在保证整体结构刚度的前提下控制整体重量，降低转动惯量，减少驱动端的动力损耗；辊身外侧的工作表面做了同轴度公差约束，保证安装后径向跳动量控制在合理区间，避免运行过程中出现输送介质跳动、物料撒漏的问题。花键内孔的参数设计匹配常用的花键轴规格，齿侧配合间隙选取适中的过渡配合区间，既保证安装时的装配便利性，又不会因为间隙过大造成运行过程中的冲击异响，花键孔的端面做了倒角处理，方便装配时的导向导入，

　　也避免安装过程中磕碰损伤花键齿形。从安装边界来看，该托辊的轴向定位依靠花键轴的轴肩与端盖配合实现，双轮缘的内侧间距匹配常用输送介质的宽度尺寸，安装时不需要额外增加限位套等附件，整体装配流程简洁；辊身的外径尺寸适配常规托辊安装支架的跨距设计，不需要对原有输送线的支架结构做改造即可直接替换安装，适配性较强。实际使用过程中，托辊的轮缘高度经过工况验证，既能够提供足够的侧向限位力，又不会因为轮缘过高剐蹭输送介质的侧边结构，辊身与轮缘的过渡位置做了圆角处理，避免应力集中造成的结构开裂，在长期承受交变载荷的工况下可以有效延长使用寿命。建模过程中对花键齿形做了精确的参数化绘制，齿形的渐开线（矩形齿）轮廓、齿顶齿根的倒角都做了还原，

　　方便后续做有限元受力分析时直接调用模型，也可以直接导出工程图用于生产加工，不需要二次修整齿形结构。针对输送场景中常见的粉尘、水汽侵蚀问题，该结构的两端预留了密封件安装槽位，可以配套安装迷宫式密封或者接触式密封圈，保护内部轴承与花键配合面，避免杂质进入配合面造成磨损加剧，适配矿山、建材、粮食加工等多粉尘的作业场景。
