雅马哈YZF750R摩托车摆动手臂结构

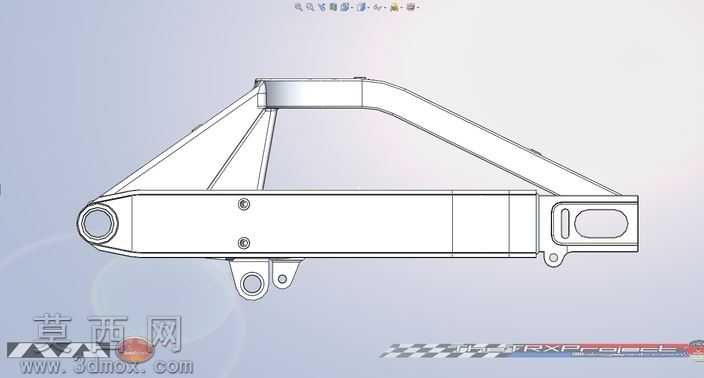

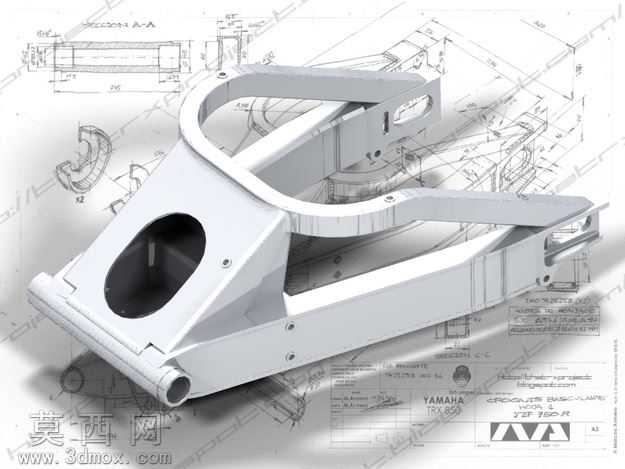

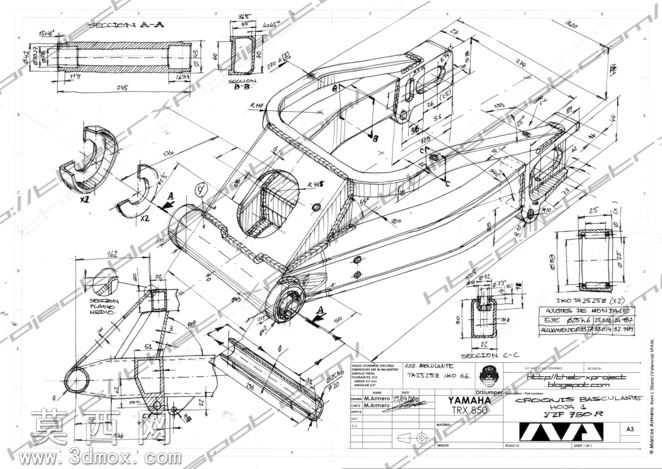

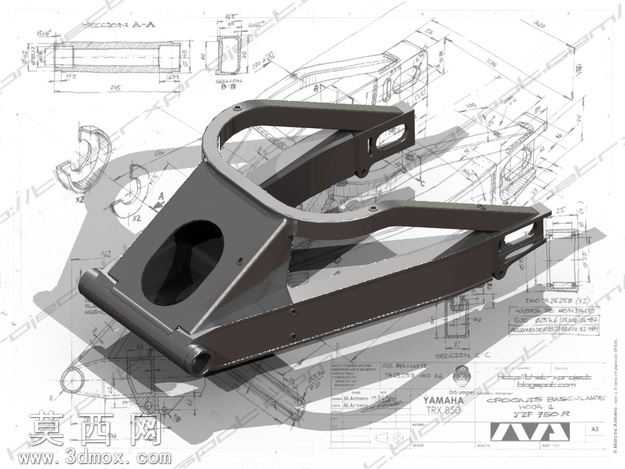

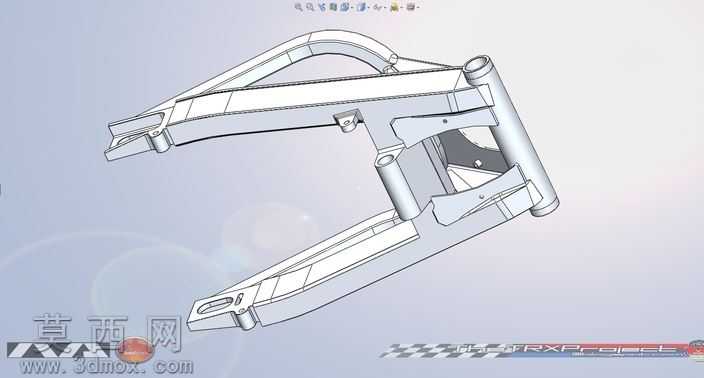

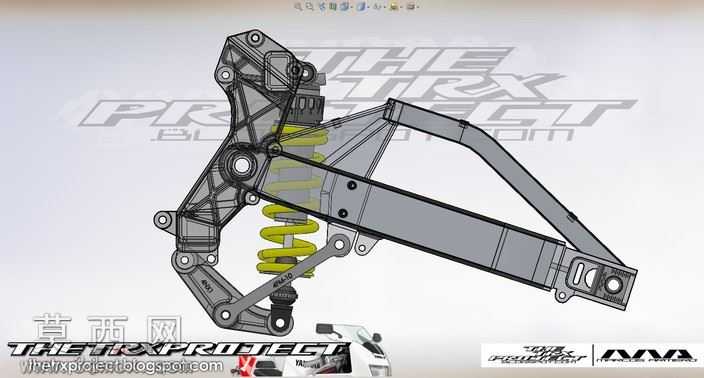

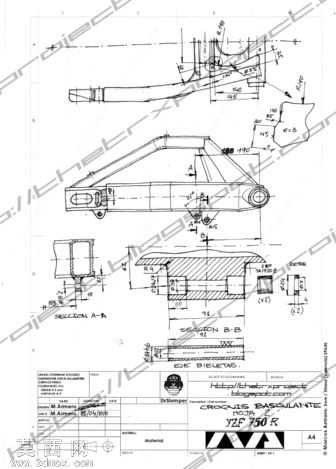

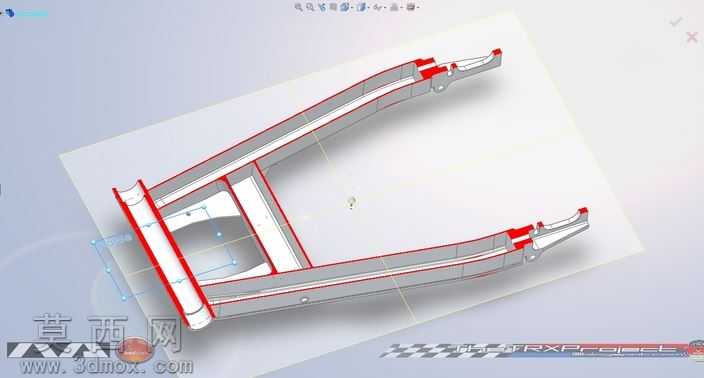

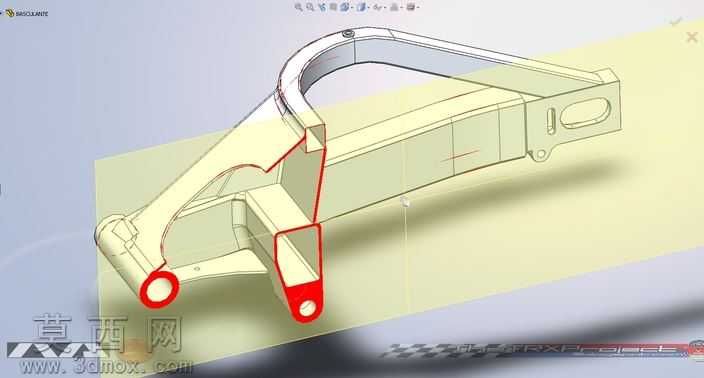

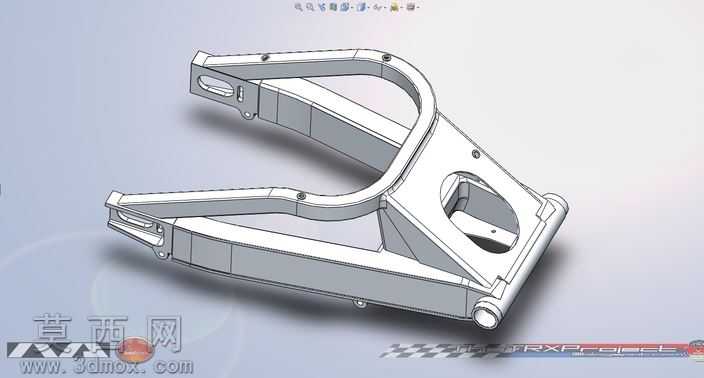

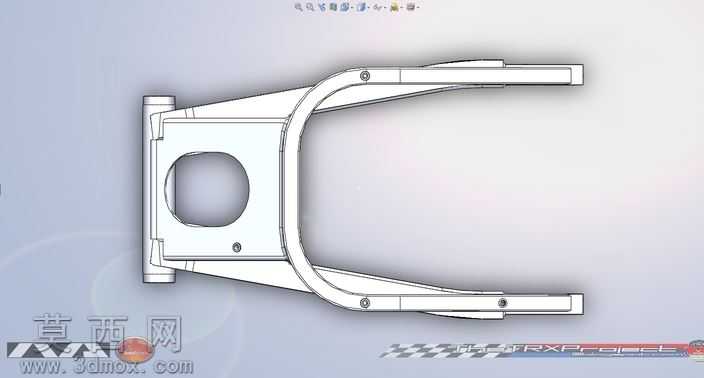

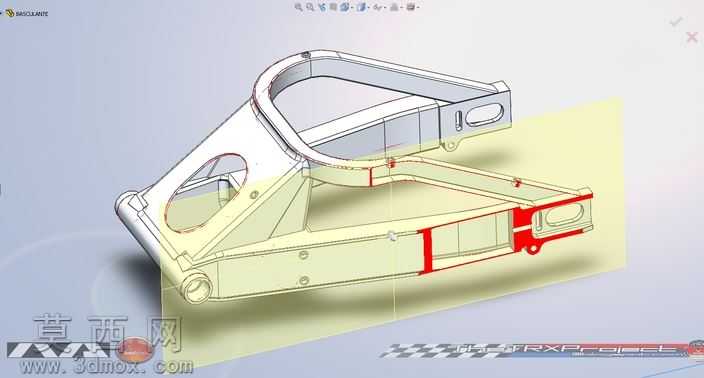

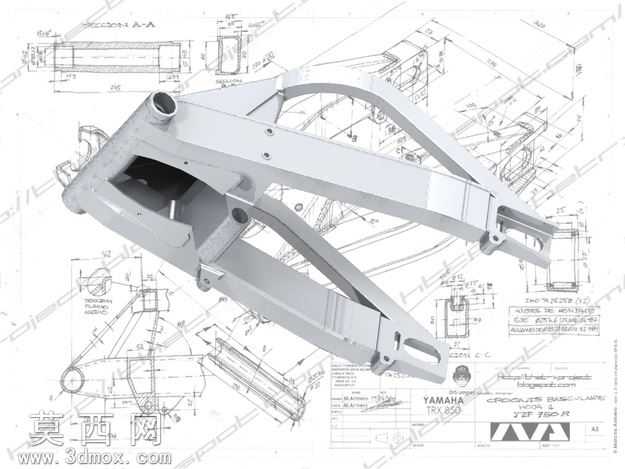

本作品为雅马哈YZF750R车型的后摇臂即摆动手臂三维结构模型，建模阶段以实车测绘参数与原厂工程图纸为核心依据，在三维建模环境中先完成基准坐标系搭建，以摇臂的前后安装枢轴为定位基准，依次勾勒主体框架的轮廓草图，通过拉伸、放样、布尔运算等基础特征命令构建出摇臂的整体基体结构。针对摇臂上的减重镂空区域，建模时严格遵循原厂结构的力学分布逻辑，在保证结构强度冗余的前提下还原镂空造型，既还原了实车部件的轻量化设计思路，也保证了模型结构与实物的一致性。模型细节处理上，对摇臂表面的安装孔位、焊接定位凸台、减震器连接座、链条避让槽等局部结构逐一做精细化还原，所有孔位的同轴度、安装面的平面度都按照机械加工的公差要求做约束，避免出现特征错位、曲面破面的问题。材质与渲染环节，主体结构赋予哑光银白金属材质，模拟铝合金锻造后的表面质感，对枢轴衬套区域赋予深色耐磨合金材质，不同材质的粗糙度、反光度参数经过反复调试，渲染出图时搭配工程线稿背景，既突出部件本身的金属质感与结构轮廓，也呼应了机械设计的工程属性。结构设计层面，该摆臂为摩托车后悬挂系统的核心承载部件，建模时还原了其双梁式的框架结构，前端的枢轴孔用于连接车架主体，可实现绕车架枢轴的上下摆动，后端的轮轴安装位用于固定后轮轴，上方的连接座用于匹配后减震器的安装点位，侧面的避让结构为后刹车、传动链条预留出足够的运动空间，整体结构的受力路径清晰，在传递后轮驱动力、承载车身载荷的同时，配合后减震过滤路面颠簸带来的冲击。整个建模过程完全遵循正向机械设计的流程，从草图绘制到特征搭建再到细节完善，每一步都保留了完整的参数化特征，可根据改装需求对摆臂的长度、安装点位、减重结构做参数化调整，既可以作为摩托车改装设计的参考模型，也可用于机械结构教学的演示案例，帮助学习者理解机车悬挂部件的设计逻辑与结构特点。
