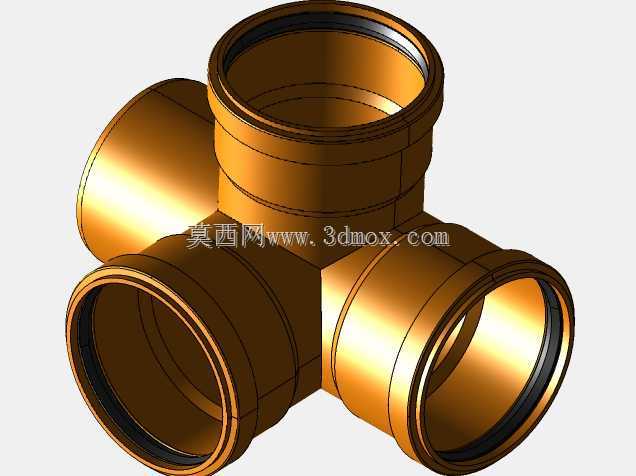

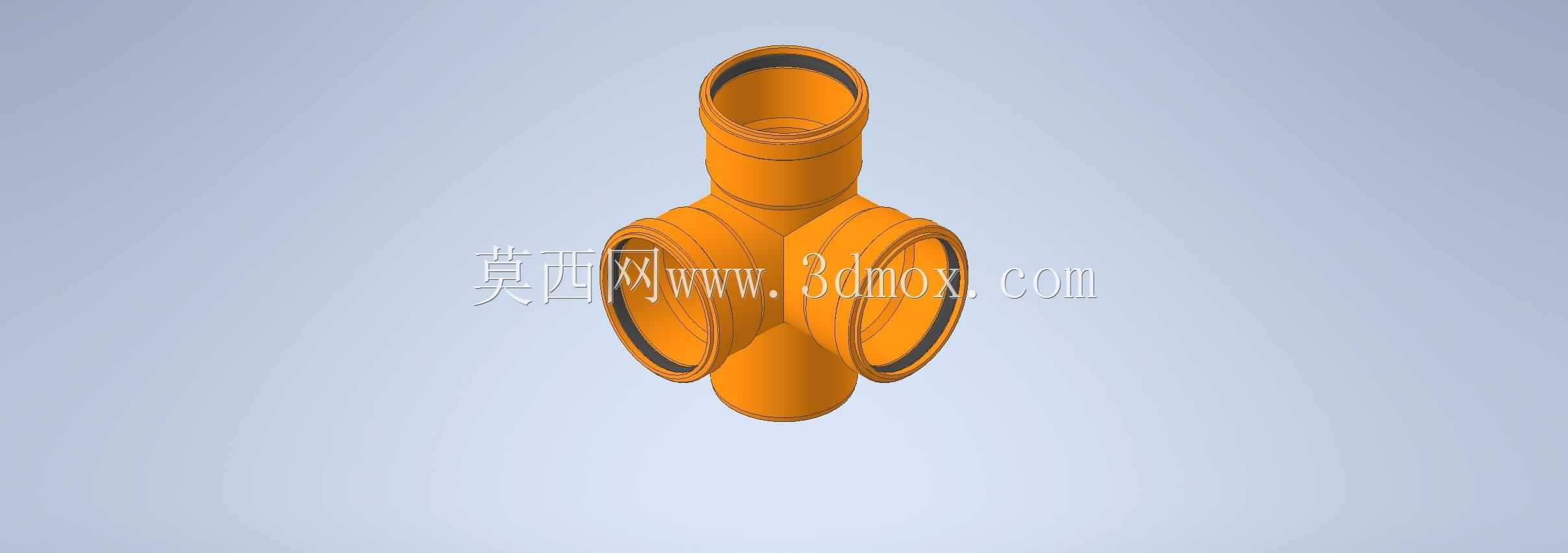

DN110规格87度角KG排水三通支管

　　这款87度夹角的等径KG支管，核心应用场景集中在建筑室内外排水管网、市政同层排污系统、工业厂区雨污分流管路的节点分流改造与新建布设环节，区别于常规90度正三通，87度的微小倾角设计并非加工误差，而是针对排水管路的流体特性做的定向优化——当污水携带固态杂质从竖向主管转向横向支管排放时，略带倾斜的接口能大幅降低直角位置的水流对冲阻力，减少杂物在三通腔体内的沉积概率，长期使用可有效避免管路拐角处的堵塞问题，尤其适配高层住宅的厨卫排水立管分支、地下车库的排污干管接驳这类对管路通畅性要求较高的场景。从实际安装边界来看，三个接口均为DN110标准公称通径，对应的PVC-U或HDPE排水管材外径公差控制在110mm±0.3mm区间，

　　接口采用橡胶圈承插式密封结构，建模时特意保留了承口端的环形密封槽位，安装时无需额外涂抹粘接剂，仅需将管材端部倒角后套入配套三元乙丙橡胶圈，插入承口至预设标记线即可完成密封，这种连接方式允许管路在温度变化时产生微小轴向伸缩，能抵消不同季节管材热胀冷缩产生的内应力，避免接口拉裂渗漏。设计过程中首先确定的是腔体内部的流道顺滑度，三个接口的交汇位置没有做直角硬过渡，而是采用R15的圆弧曲面做导流处理，建模时反复调整了曲面的曲率参数，确保流体从任意一个接口流入时，都能顺着曲面平滑分流到另外两个端口，不会在腔体内部形成涡流区；外部的加强筋布局也经过多轮受力校核，在三个承口的衔接位置布置了环形加厚筋，既可以降低注塑成型时的壁厚不均问题，

　　避免产品表面出现缩痕，也能提升三通整体的抗外压能力，当管路埋入地下承受回填土压力时，加强筋结构可将外部荷载均匀分散到整个腔体，不会出现局部应力集中导致的开裂。从现场安装的适配性来看，这款三通的轴向安装尺寸经过严格控制，竖向承口的总长度为125mm，两个斜向承口的端面到竖向主管轴线的垂直距离为132mm，安装时不需要额外裁切过长的管段，在狭小的管道井或者吊顶内布设时，能有效节省安装空间，避免和其他专业的桥架、通风管产生位置冲突；接口的承插深度统一设置为60mm，和市面上同规格的主流排水管材承插深度完全匹配，不需要现场做二次加工即可直接对接。不同于给水管道配件需要承受较高内压，排水类管件的受力场景更复杂，既要承受上方管段的垂直荷载，

　　也要承受地面回填的侧向压力，还要耐受生活污水中的弱酸碱腐蚀，所以建模时特意将腔体壁厚设置为3.2mm，符合排水管件的壁厚标准，既不会因为壁厚过薄导致刚度不足，也不会因为壁厚过大造成材料浪费。在同层排水的布设场景中，这款87度支管的倾角优势会更明显：当排水支管需要沿着地面垫层内敷设时，微小的倾斜角度可以让管路保持自然的排水坡度，不需要额外垫高管段就可以满足千分之三的排水坡度要求，能有效降低垫层的浇筑厚度，减少建筑的荷载增量。很多现场施工人员容易混淆87度三通和90度三通的使用场景，实际上在排水立管上做分支时，采用87度斜三通可以让支管接入的水流方向和立管内的水流方向形成顺向夹角，避免支管排水时对立管内的下落水流形成对冲，大幅降低排水时的管道噪音，这也是高层住宅排水系统降噪设计中经常采用的管件选型方案。建模过程中对承口端的密封槽尺寸做了精准还原，槽宽4mm，槽深2.5mm，和标准橡胶圈的压缩量完全匹配，安装后橡胶圈的压缩率保持在30%左右，既可以保证0.1MPa水压下不渗漏，也不会因为压缩量过大导致橡胶圈过早老化失效。外部的轮廓没有做多余的装饰性结构，所有曲面都是为了满足流体特性和结构强度要求，三个端口的端面都做了1mm的倒角处理，安装时不会割伤橡胶密封圈，也能引导管材顺利插入承口，减少现场安装的阻力。
