87度异径双承口排水三通管件结构

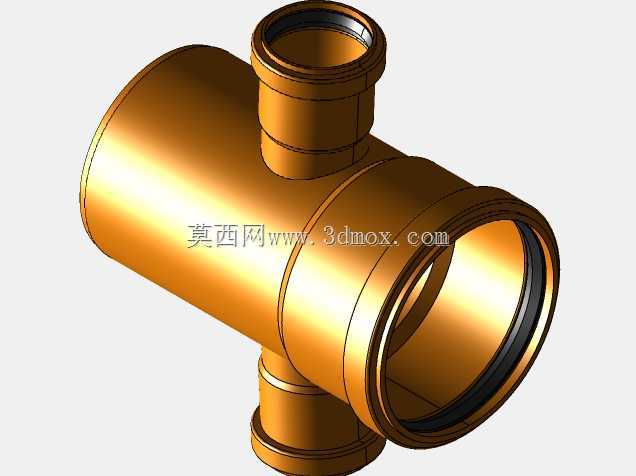

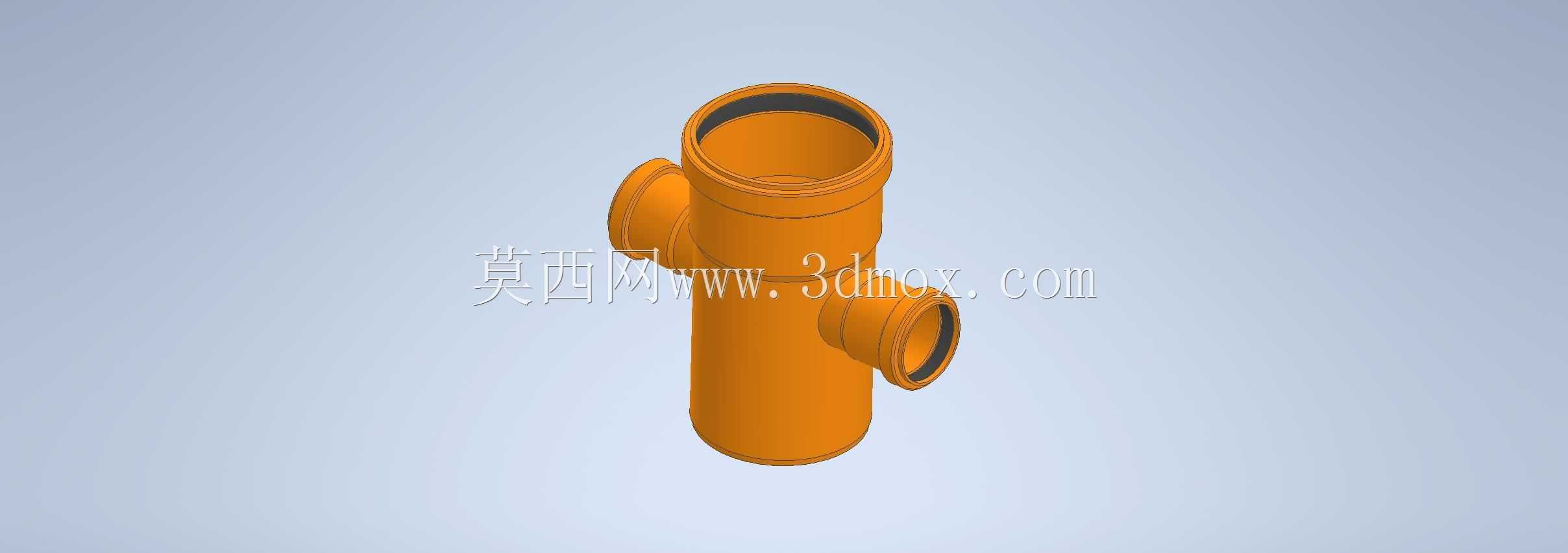

　　在民用建筑排水、市政雨污分流管网改造、工业厂区废水输送的管路布设场景中，异径斜三通是解决竖向主干管与横向支管接驳、避免管路直角转接造成流体壅堵的核心配件，这款87度夹角的双支管异径三通，正是针对同层排水、立管分层接户的实际工况做的结构优化。不同于常规正三通的90度垂直接驳，87度的支管倾斜角度是结合排水立管内的水膜流态设计的，当立管内的污水沿管壁螺旋下落时，倾斜接入的支管出口不会正对水流下落路径，能大幅降低支管接入处的水流对冲，减少排水过程中的气压波动，避免水封破坏造成的返味问题。从结构设计上看，这款三通的主干管通径为DN110，两个支管通径均为DN50，适配国内主流的建筑排水硬聚氯乙烯管材的外径公差，

　　所有承口端都预留了橡胶密封圈的安装槽位，槽内的止退台阶深度经过公差匹配，能保证密封圈安装后压缩率控制在15%-25%的合理区间，既不会因为压缩量过大造成密封圈老化加速，也不会因为压缩量不足出现接口渗漏。两个支管的位置沿主干管轴向错开布置，周向夹角根据现场布管需求做了固定角度偏移，避免两个支管同时接入时出现管件干涉，也能让两个支管的排水流在主干管内形成顺向的螺旋流态，提升立管的整体排水能力。在安装边界上，这款三通的主干管上下承口的同轴度公差控制在0.5mm以内，安装时不需要额外调整立管的垂直度，只要将管材插入承口至标记线位置即可完成定位，两个支管的承口端面与主干管轴线的夹角严格控制在87度±0.3度，

　　能保证横向支管安装后保持标准的坡度要求，不需要现场切割调整管件角度。不同于部分工程中使用的现场焊接三通，这款一体成型的斜三通内壁做了顺滑过渡处理，支管与主干管的接驳位置没有凸起的焊缝或接缝，能减少污水中杂物挂壁的概率，降低管路长期使用后的堵塞风险。在实际选型过程中，结构工程师需要注意，这款三通的两个DN50支管的设计过流能力，适配单根DN50支管的额定排水流量，当两个支管同时排水时，主干管DN110的通径能满足流量叠加后的通气需求，不会因为通径不足造成排水不畅。针对老旧小区排水改造的场景，这款三通的轴向长度经过优化，比同规格的正三通轴向尺寸更短，能适配老旧管井内狭小的安装空间，不需要额外切割原有立管的过长段，就能完成新旧管路的接驳。

　　在建模过程中，所有承口的尺寸都严格参照现行管材管件的公差标准，密封圈槽的圆角、承口端部的倒角都做了1:1还原，能直接用于管路排布的干涉检查、预制加工的下料统计，也能用于施工前的安装工艺模拟，提前预判不同管路走向下的安装空间是否充足。
