全自动面坯成型查帕蒂加工设备结构

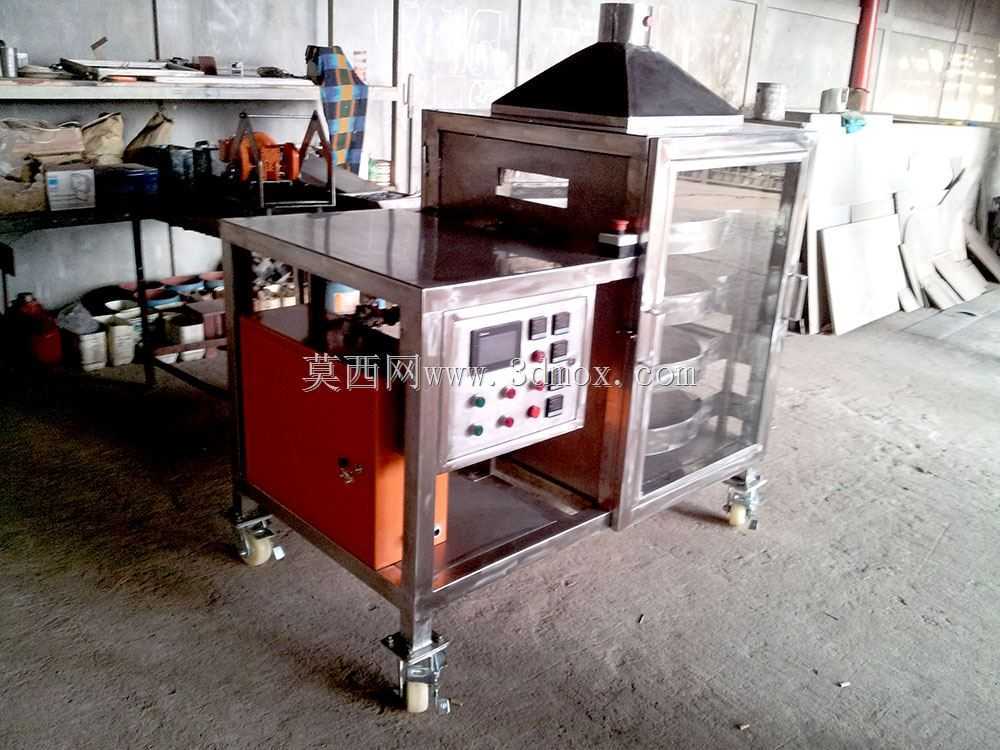

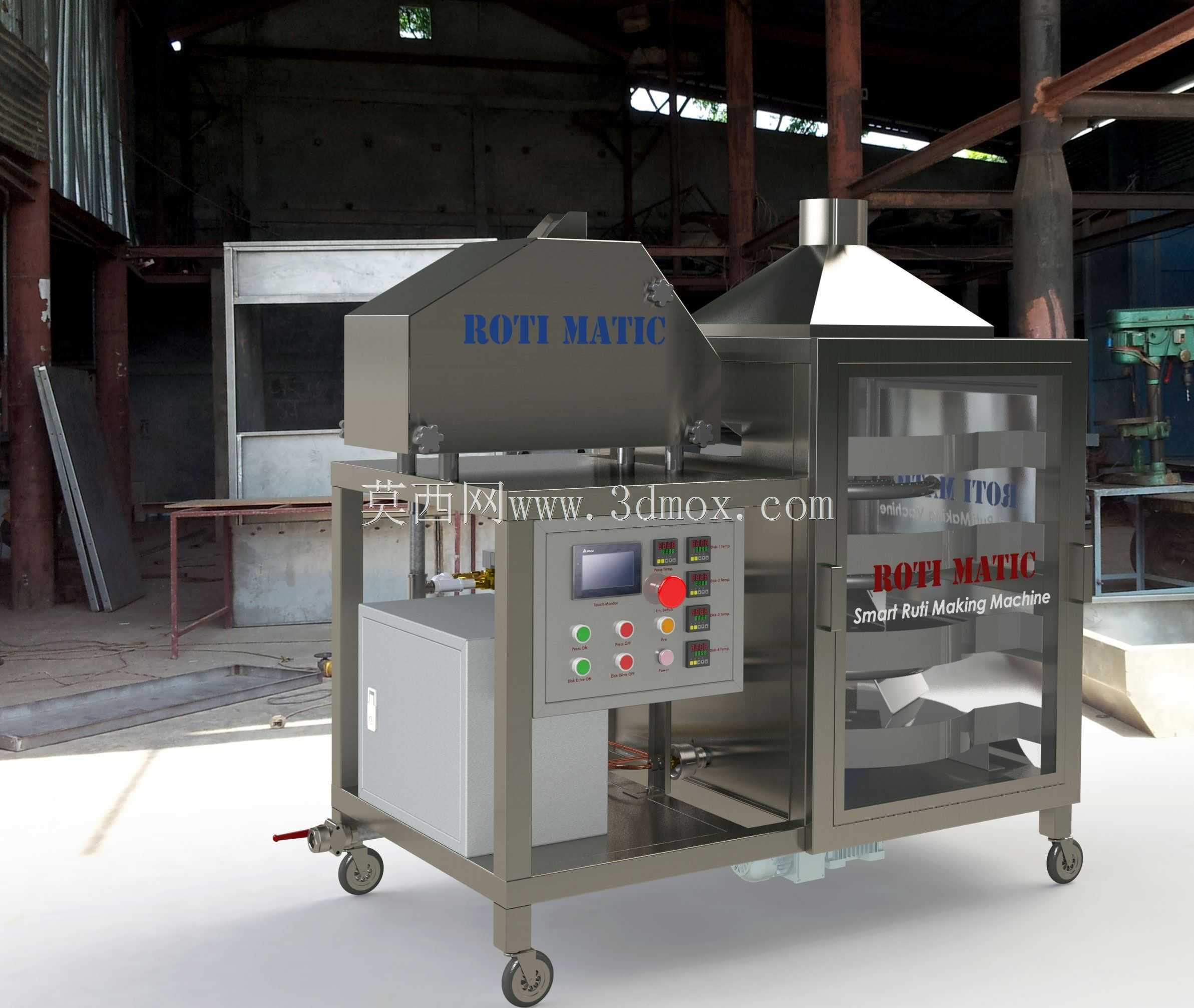

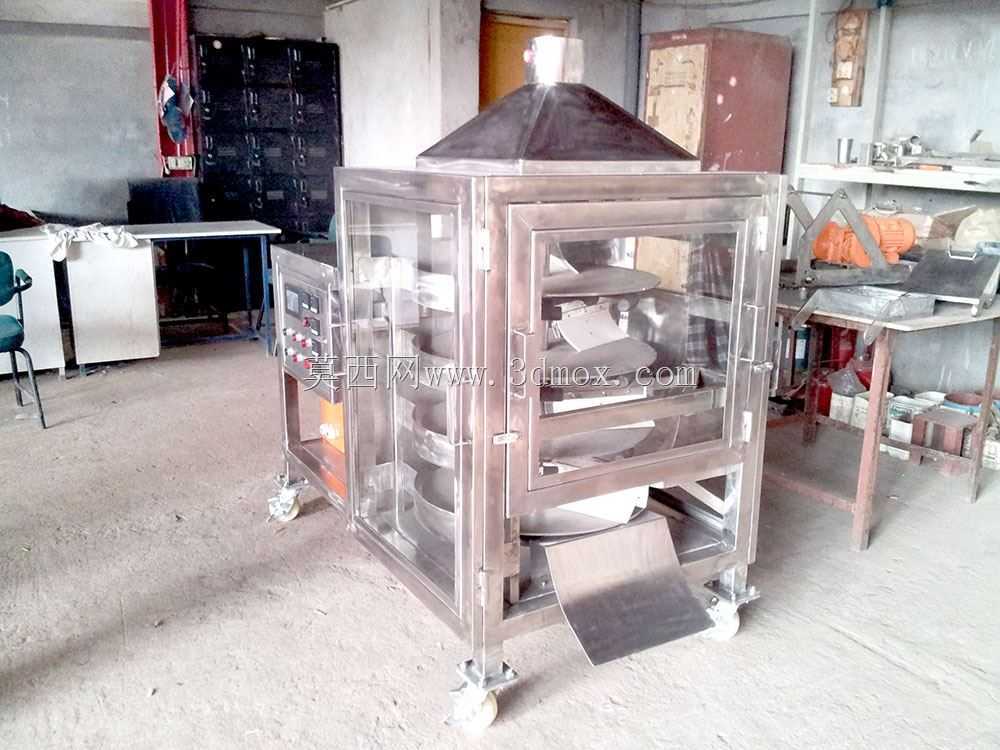

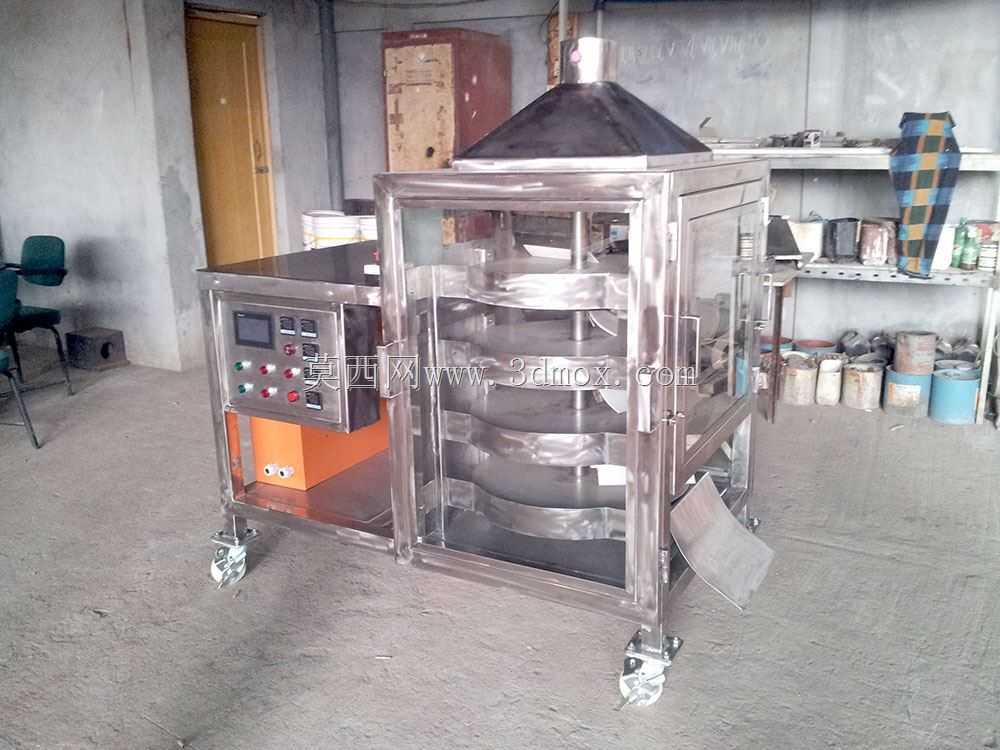

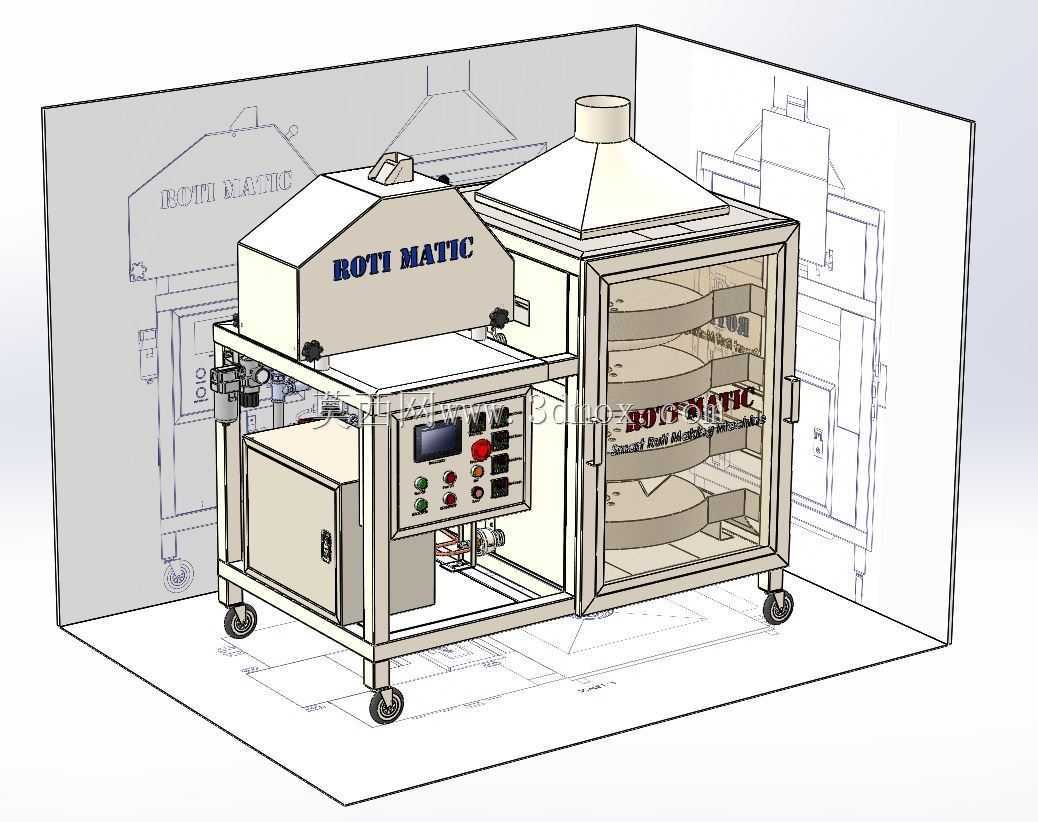

　　这套设备主要面向南亚地区传统面食查帕蒂、罗蒂的规模化量产场景，适配中小型食品加工坊、集中配餐中心的面食生产需求，可替代传统人工揉面、分切、压制成型的多道重复工序，解决人工制作面饼重量偏差大、成型效率低、卫生管控难的实际生产痛点。设备整体采用框架式不锈钢焊接结构，底部配置带刹车的万向脚轮，可根据车间布局灵活调整安装位置，无需额外浇筑固定基础，就位后锁定脚轮即可投入生产，整体占地尺寸控制在1.2米长、0.8米宽、1.6米高的范围内，对小型生产场地的空间适配性较强，设备侧面预留150mm的检修操作空间即可满足日常维护需求，无需预留过大的设备周边通道。

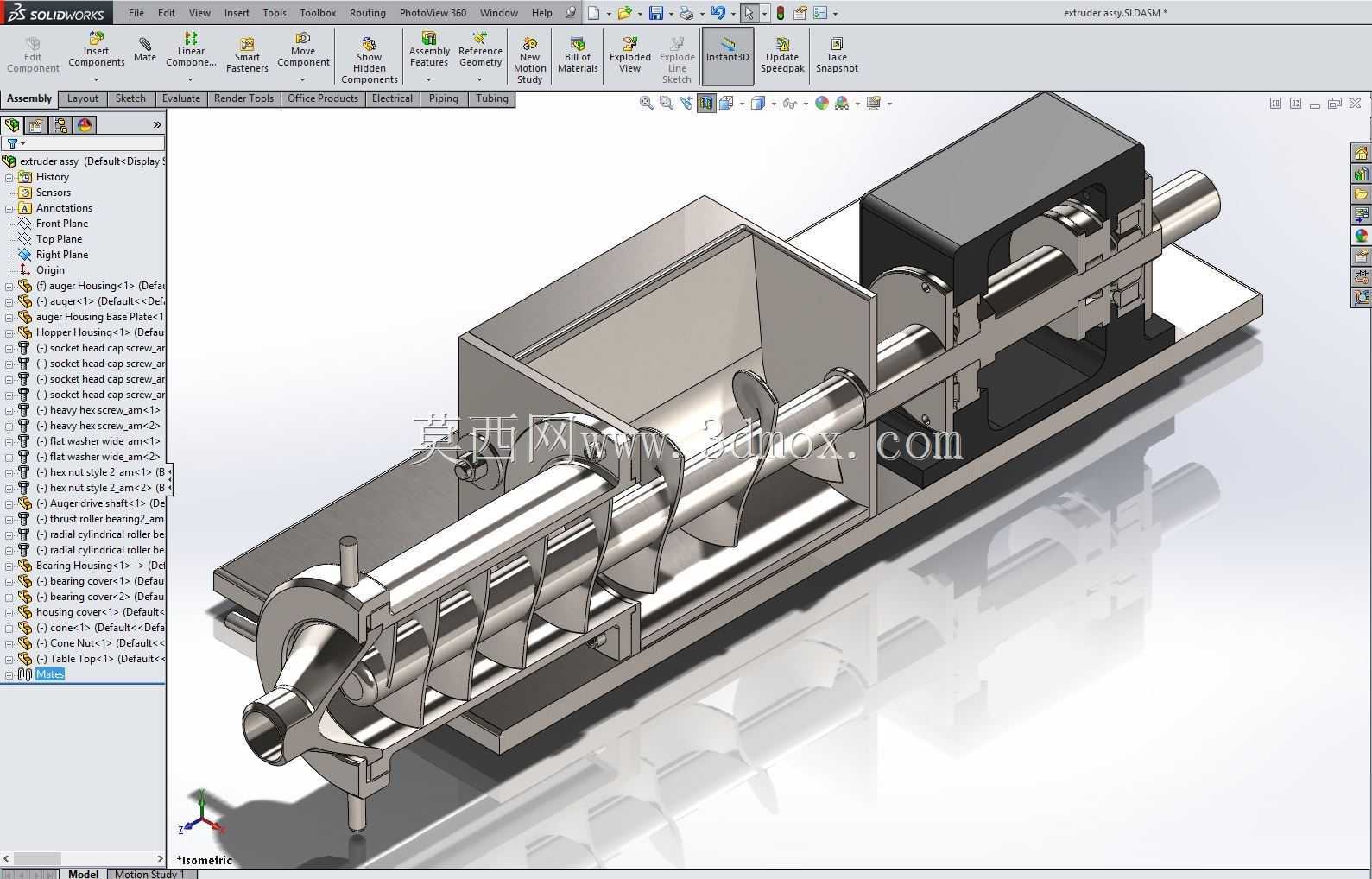

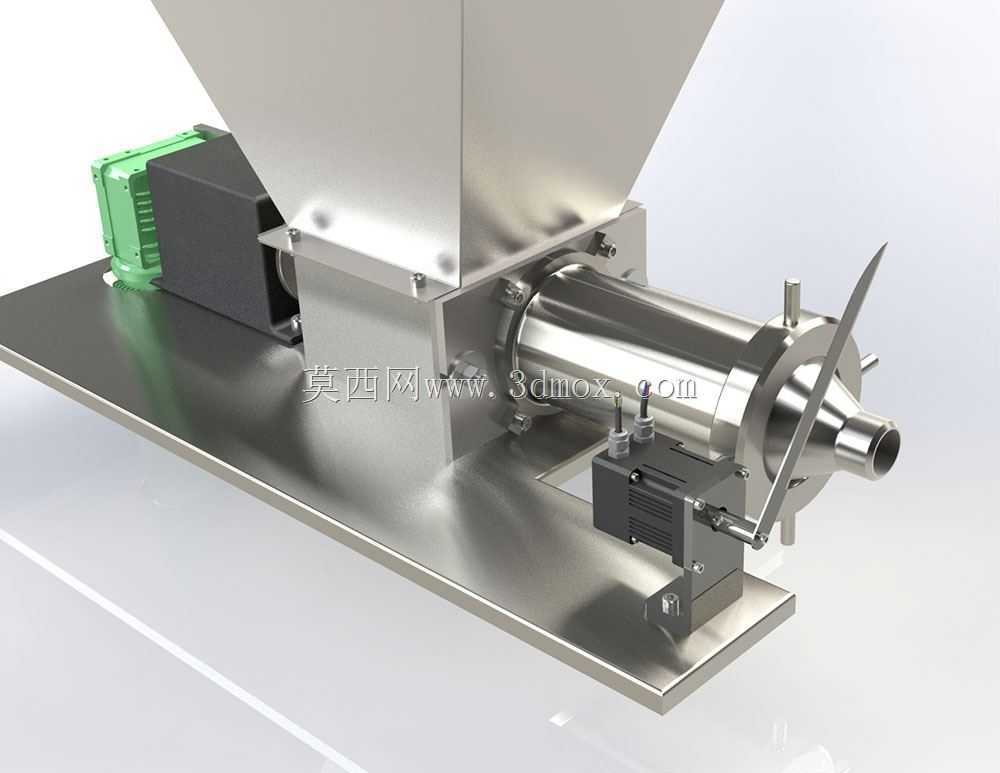

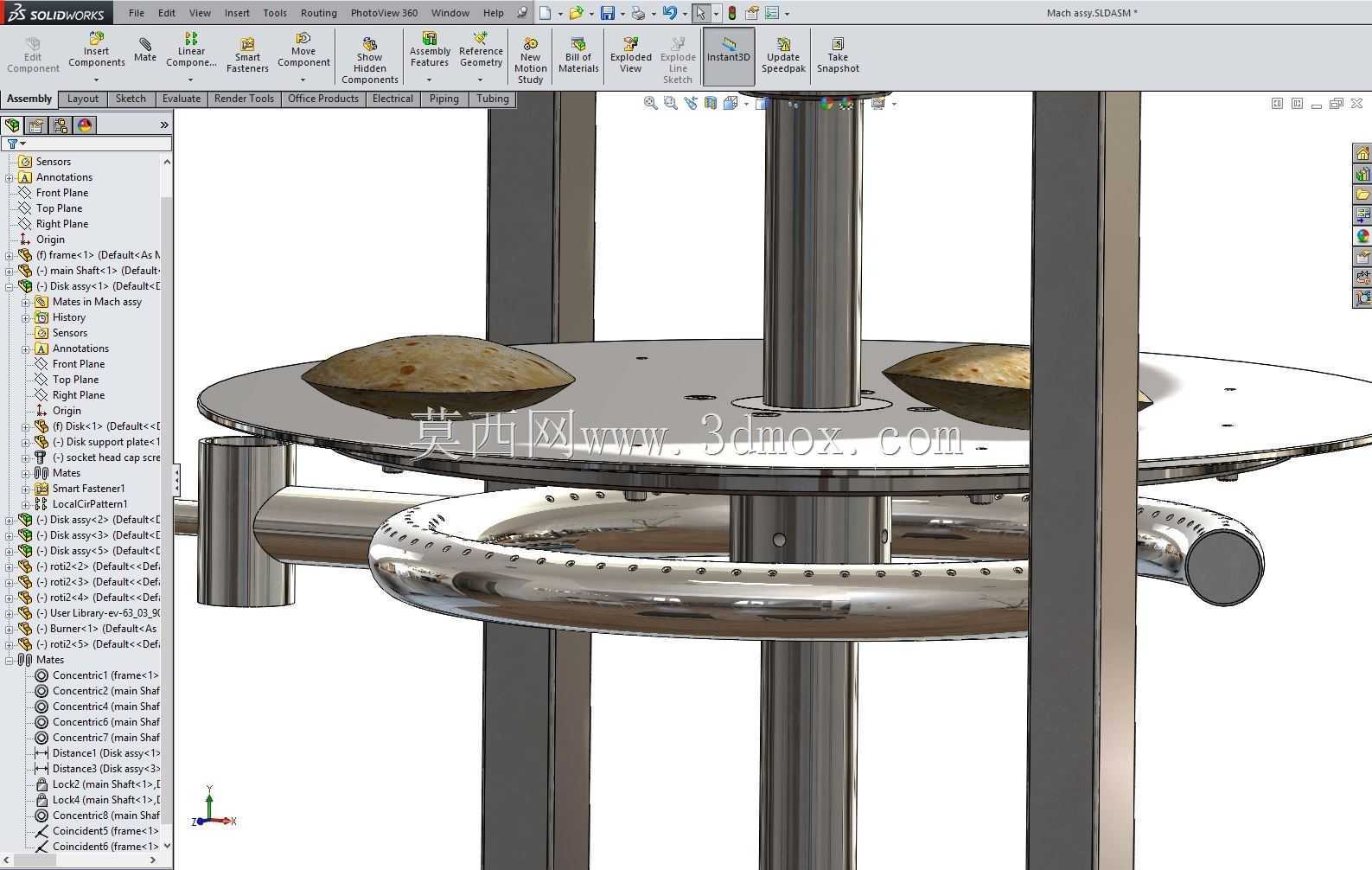

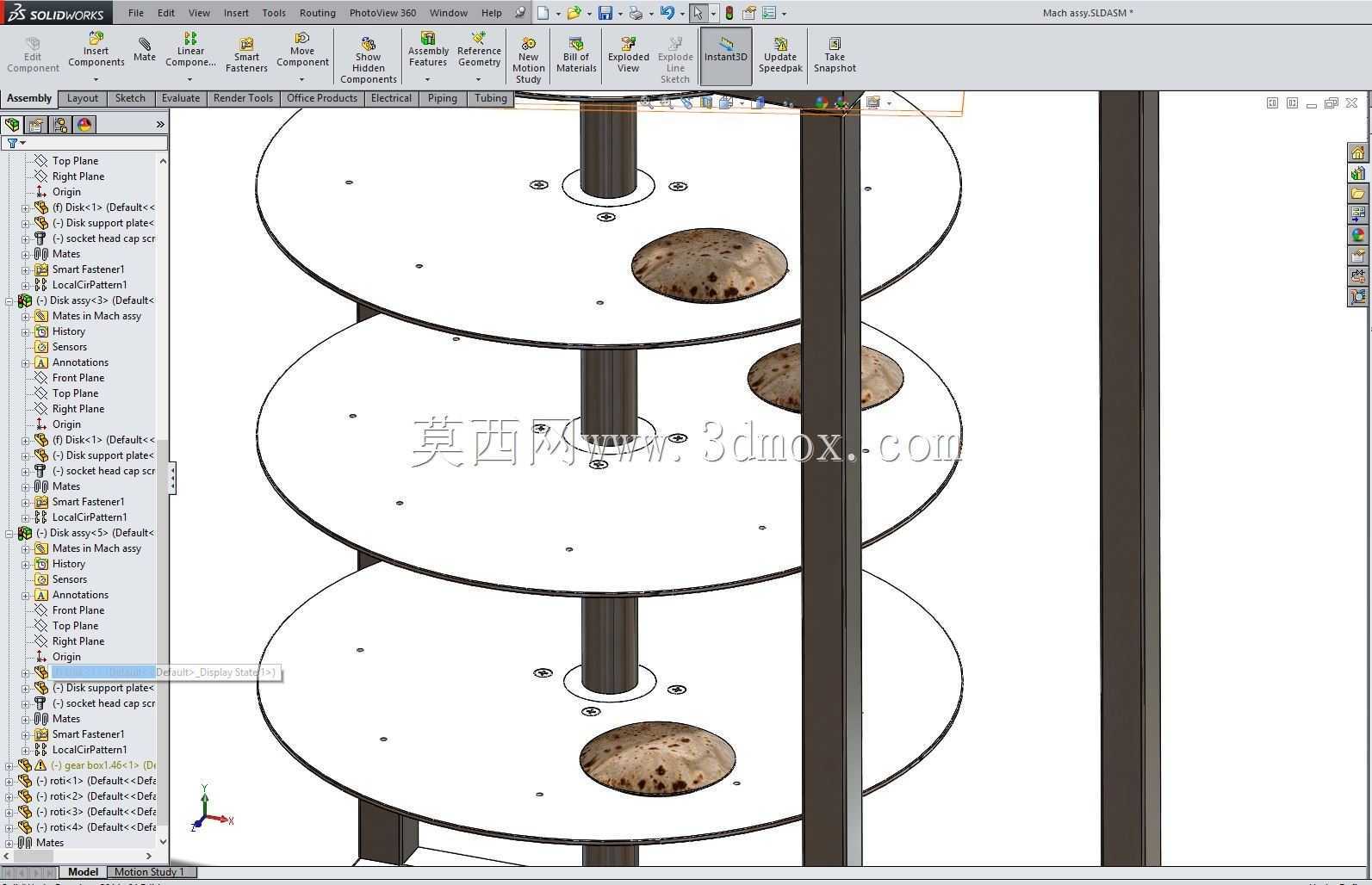

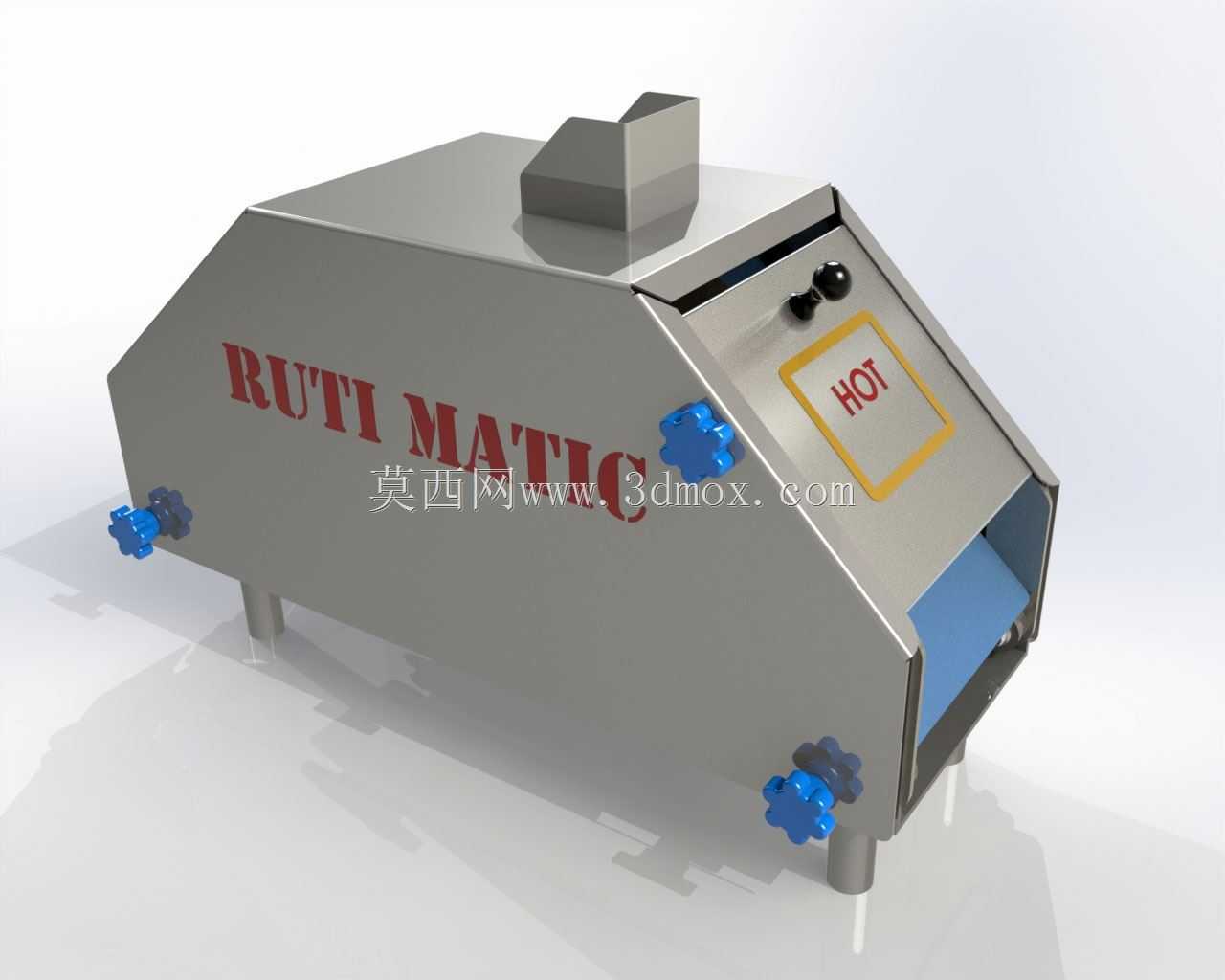

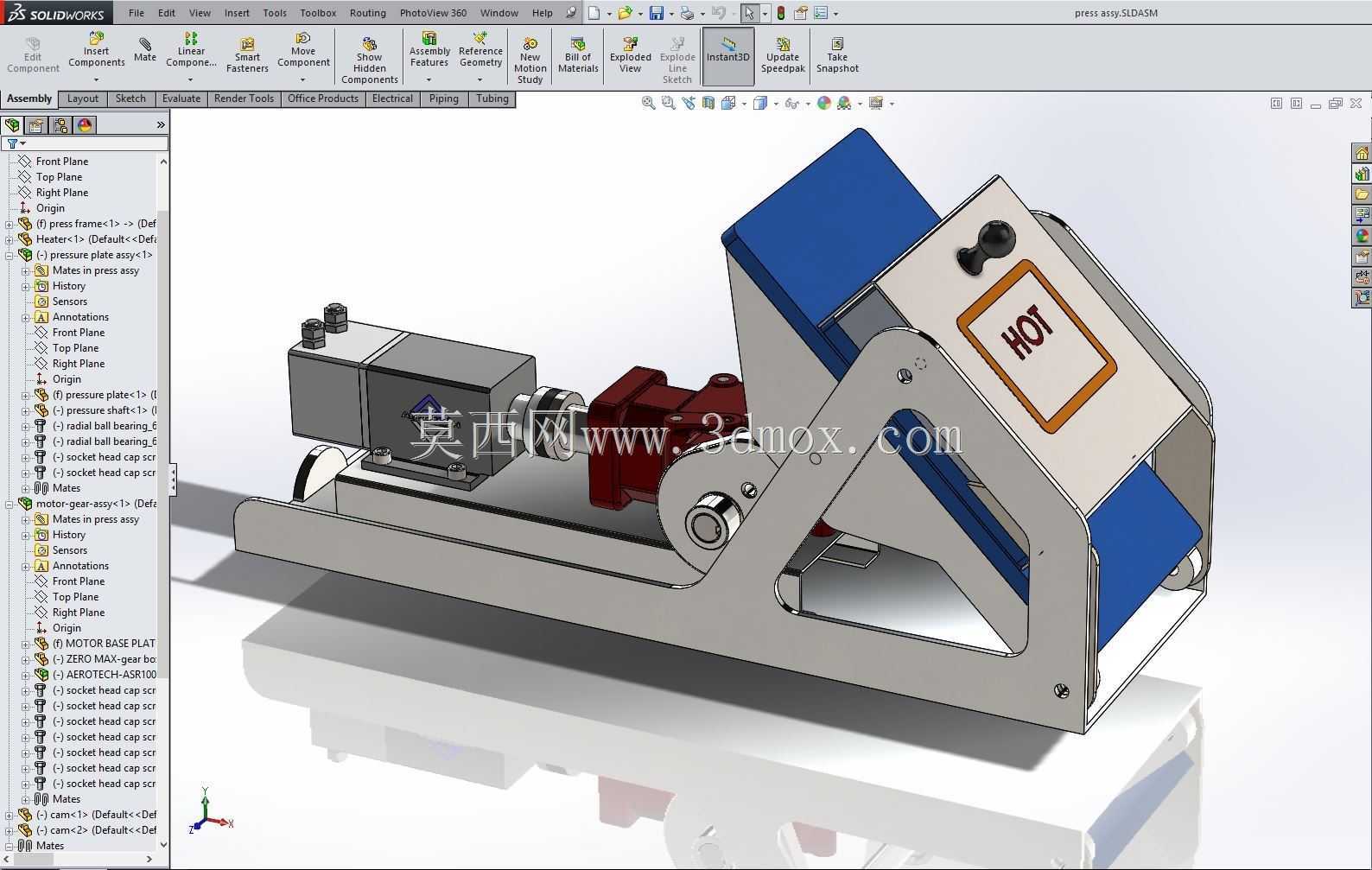

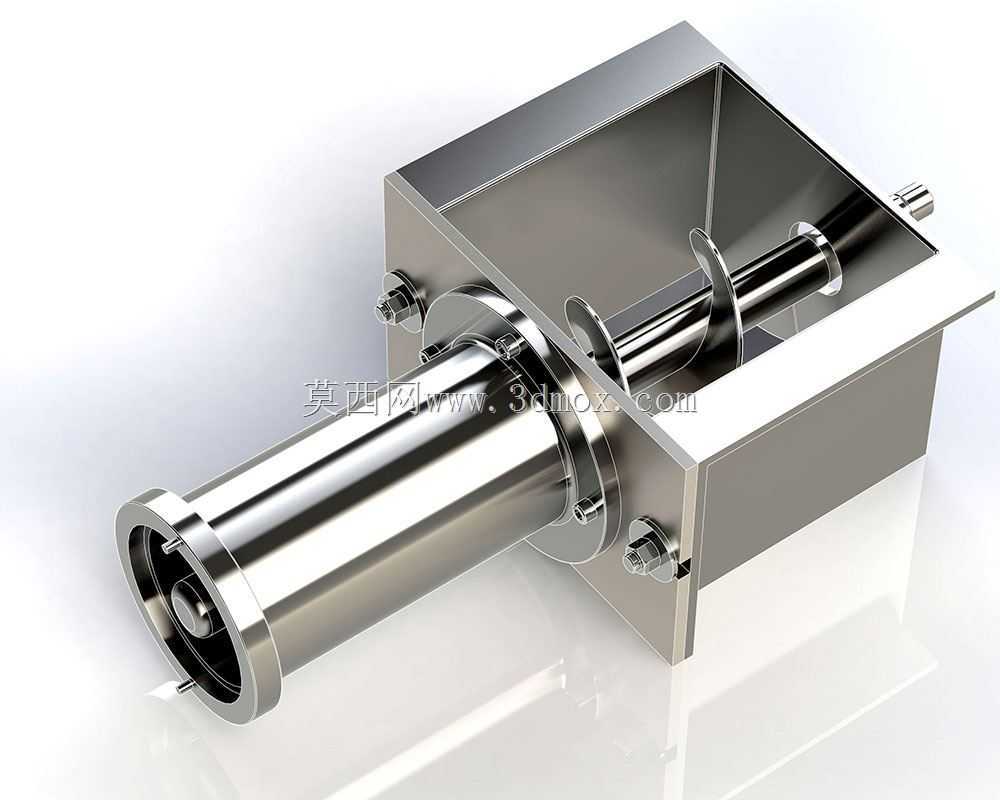

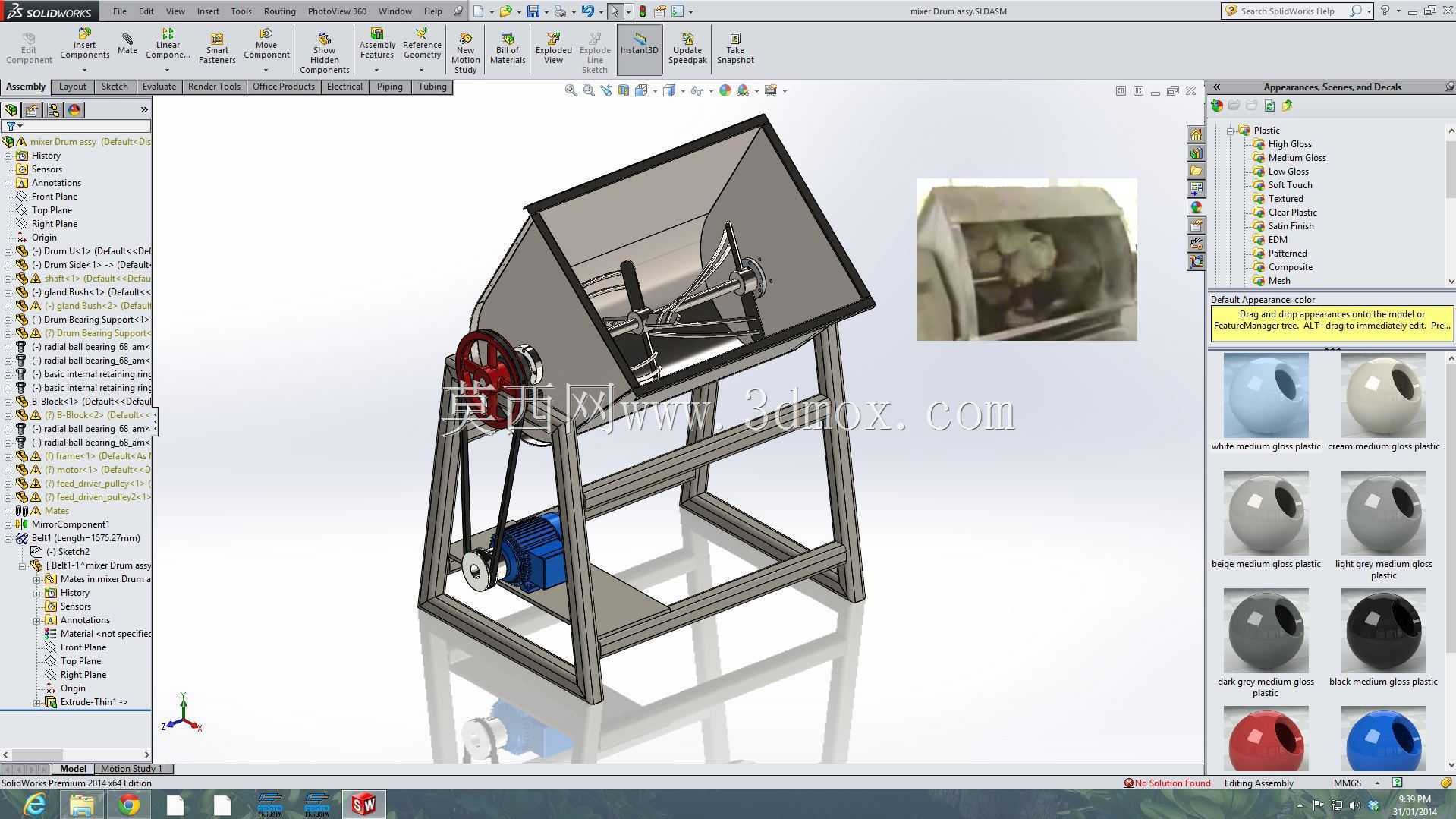

　　从功能模块划分来看，设备集成了面粉搅拌进料、面团定量切割、面饼旋转压制成型、熟化预热四个核心功能段，前端进料口可直接投入配比完成的面粉与水，搅拌机构采用低速大扭矩搅拌桨，可在3分钟内完成10公斤级面团的均匀揉制，避免面团起筋过度影响最终成品口感；切割模块采用容积式定量分切结构，通过可调行程的推料机构将揉制完成的面团推送至分切工位，分切刀采用食品级特氟龙涂层处理，可有效避免面团粘连，单块面坯重量误差可控制在±2g以内，适配不同规格面饼的生产需求；成型工位采用旋转式压合结构，配合恒温加热的上模与下模，面坯进入工位后上模缓慢下压同时带动下模低速旋转，可将面坯压制成厚度均匀的圆形面饼，压合过程中加热模块可将面饼预热至半熟状态，减少后续煎烤工序的耗时，整套工序连贯运行，每小时可完成900至1200张面饼的生产，产能可匹配3至5名熟练制饼工人的作业总量。

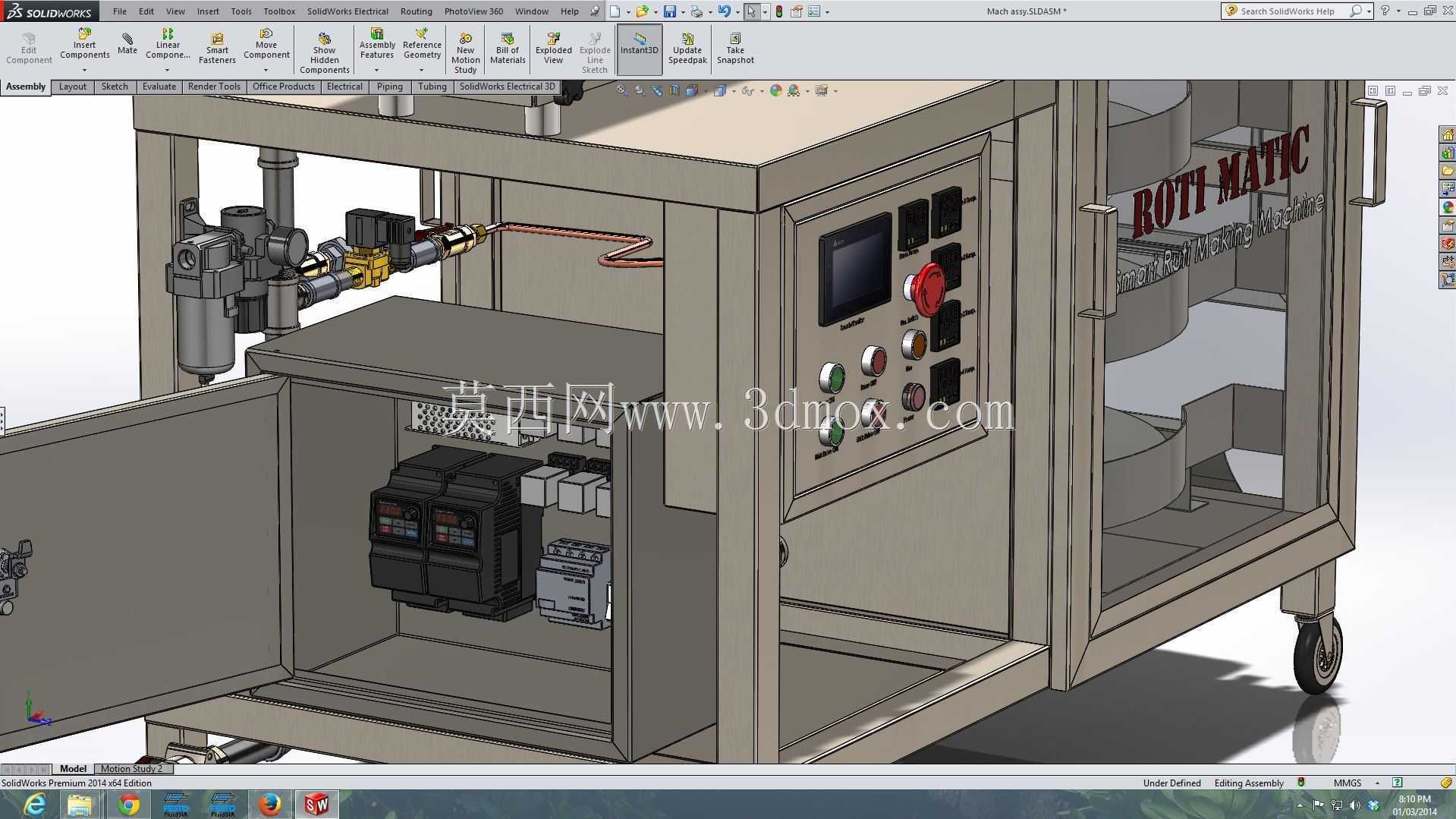

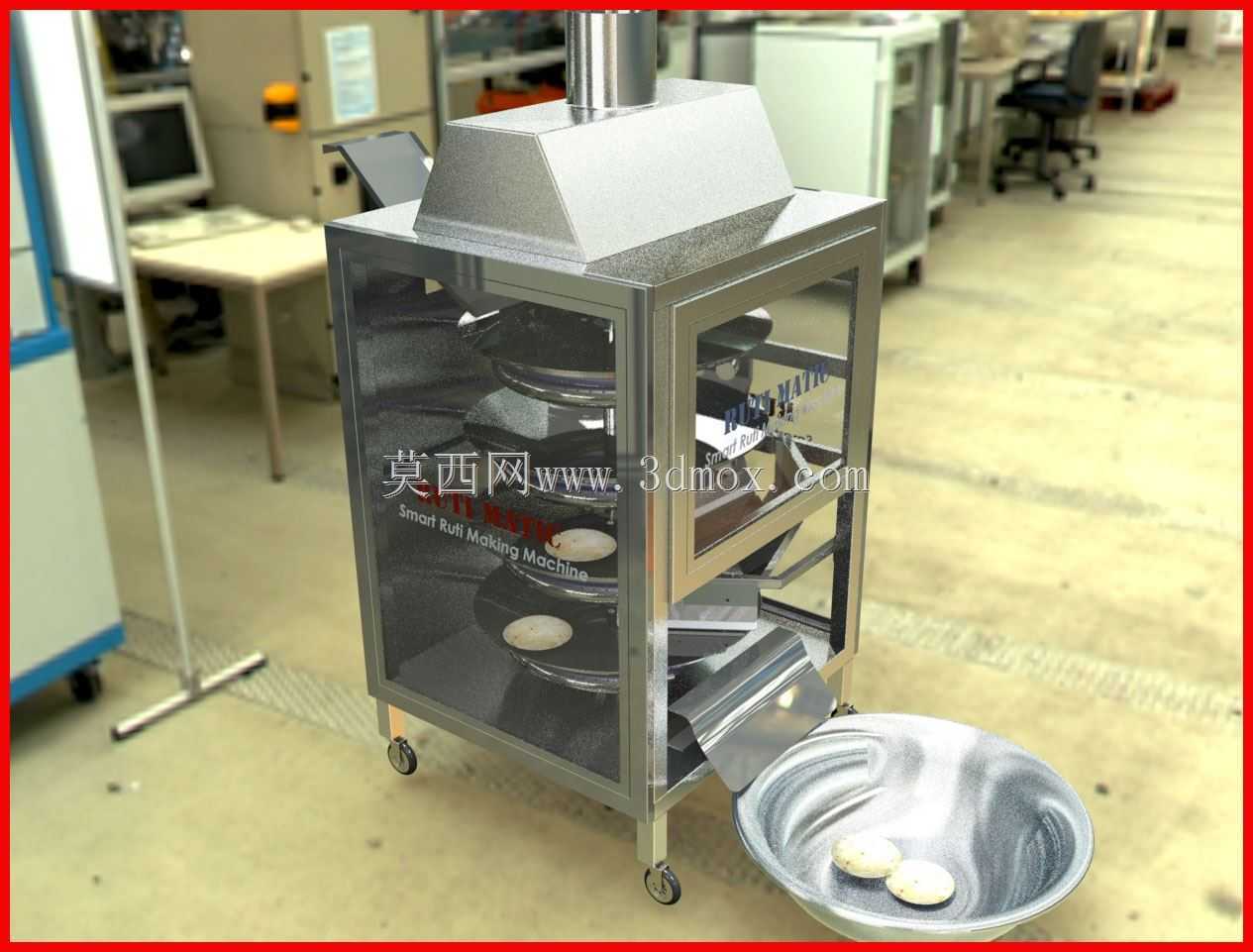

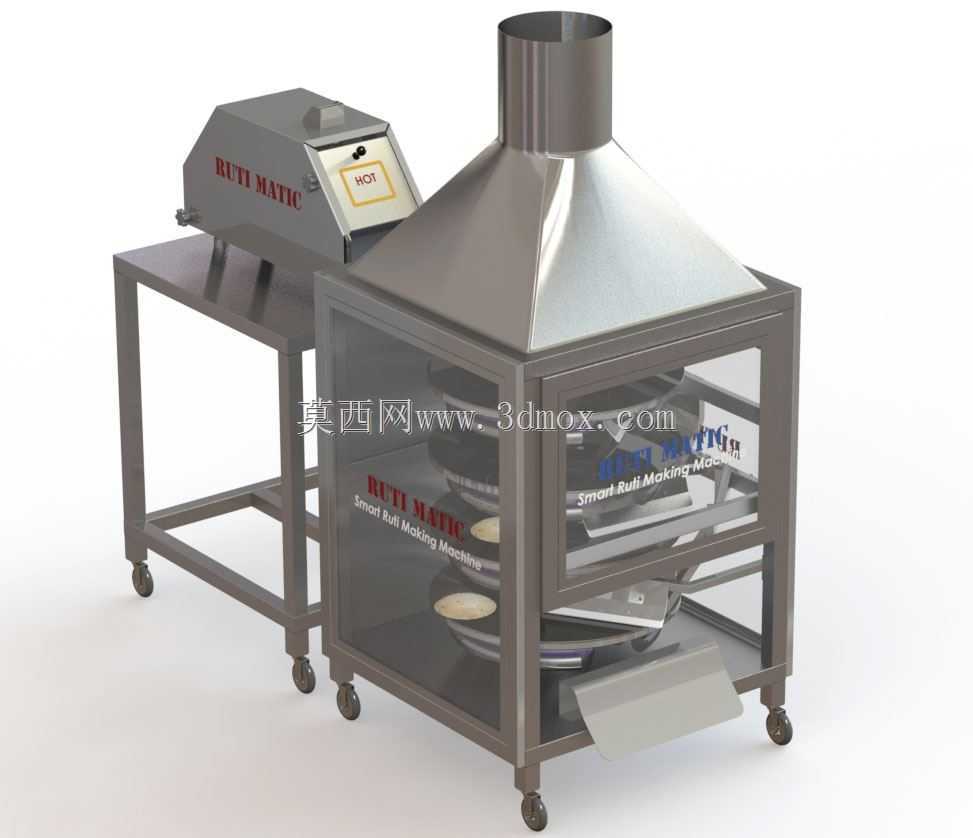

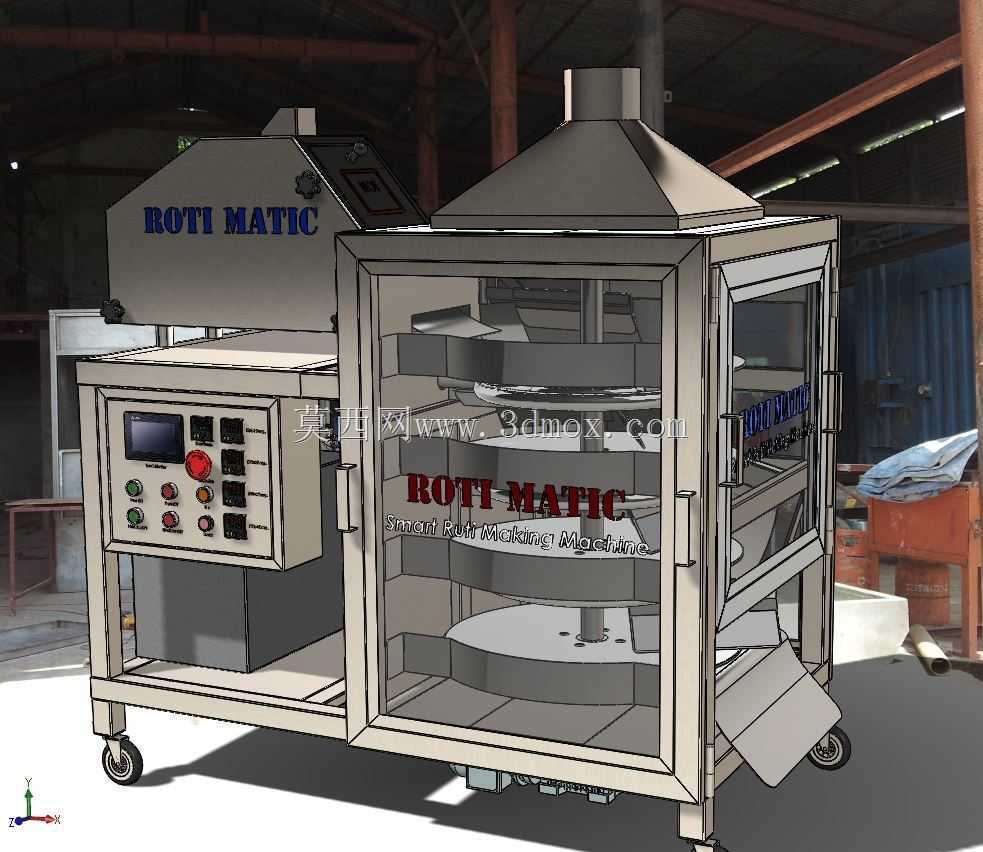

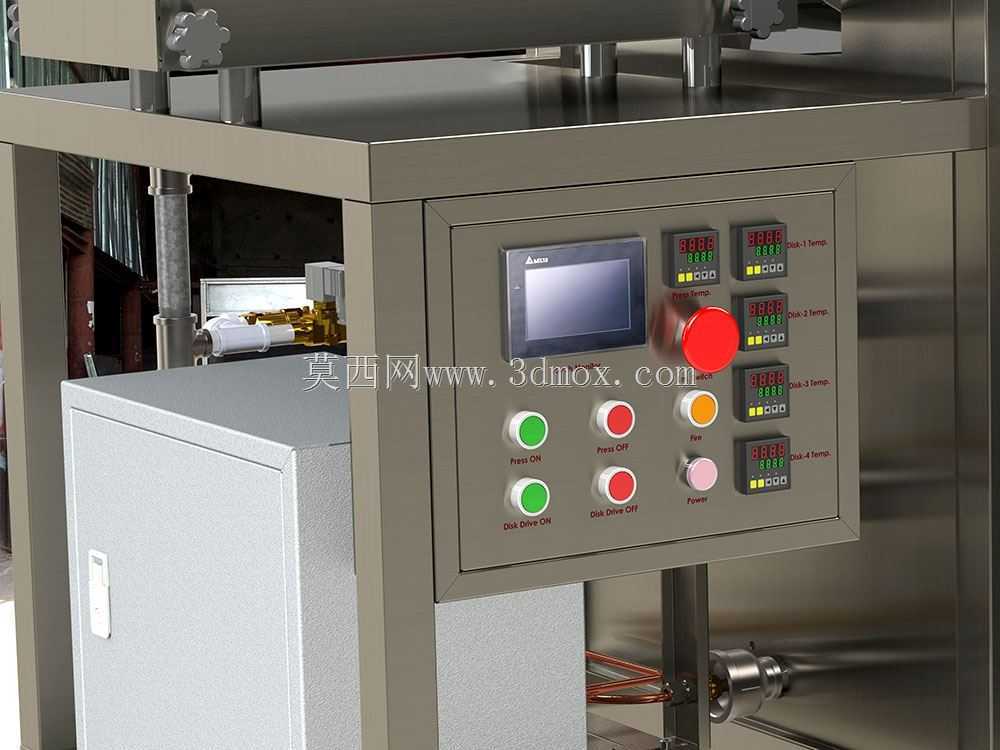

　　设计过程中充分考虑食品生产的卫生要求，所有与面团、面饼接触的零部件均采用304食品级不锈钢材质，设备外罩采用透明亚克力与不锈钢板组合结构，既可以直观观察内部各工位的运行状态，也可以避免生产过程中粉尘、杂物落入加工区域，电控柜集成在设备前端的操作面板区域，面板上配置启停按钮、急停开关、温度调节旋钮、产能计数显示屏，操作逻辑简单，一线生产人员经过1小时左右的培训即可独立操作设备。设备的传动结构集中布置在机架下部的封闭腔体内，采用同步带与齿轮组合传动，传动噪音控制在65分贝以内，不会对生产车间造成过大的噪音干扰，上部的熟化工位配置集气罩，可对接车间的排烟排气管道，将加热过程中产生的水汽、烟气集中排出，避免车间内积留蒸汽影响设备电气元件寿命。

　　在结构细节处理上，设备的搅拌桶设计为快拆式结构，无需专用工具即可拆卸清洗，每次生产结束后可快速将接触物料的部件拆下清洁，满足食品生产的日常消杀要求；压合模具采用卡扣式安装结构，可根据生产的面饼直径、厚度需求快速更换不同规格的模具，适配玉米饼、扁面包、旋转烤面包等多种面制品的生产需求，设备的气动元件、控制元件均采用标准化通用配件，后期维护更换成本较低，无需采购特殊定制配件。设备的电气布线全部采用穿线管集中布置，所有接线端都做了防水防油处理，可适应食品生产车间多水汽、多面粉粉尘的作业环境，降低电气故障的发生概率，机架的焊接位置全部做了圆角打磨处理，没有尖锐棱角，避免生产操作过程中剐蹭操作人员，整体结构的重心控制在设备几何中心位置，运行过程中不会出现明显晃动，即使长时间连续运行也能保持稳定的工作状态。
