容积式双工位大米定量灌装核心机构

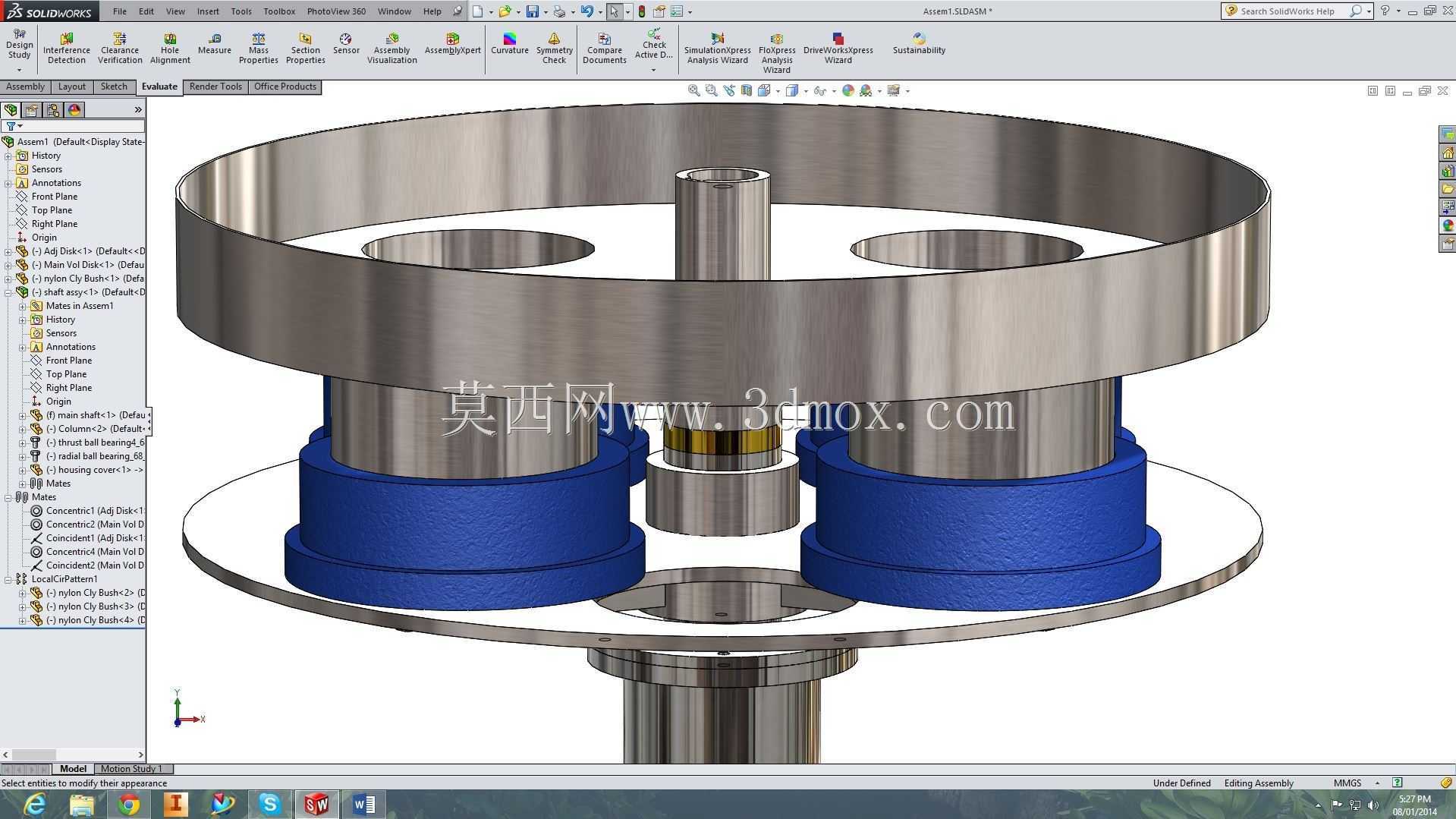

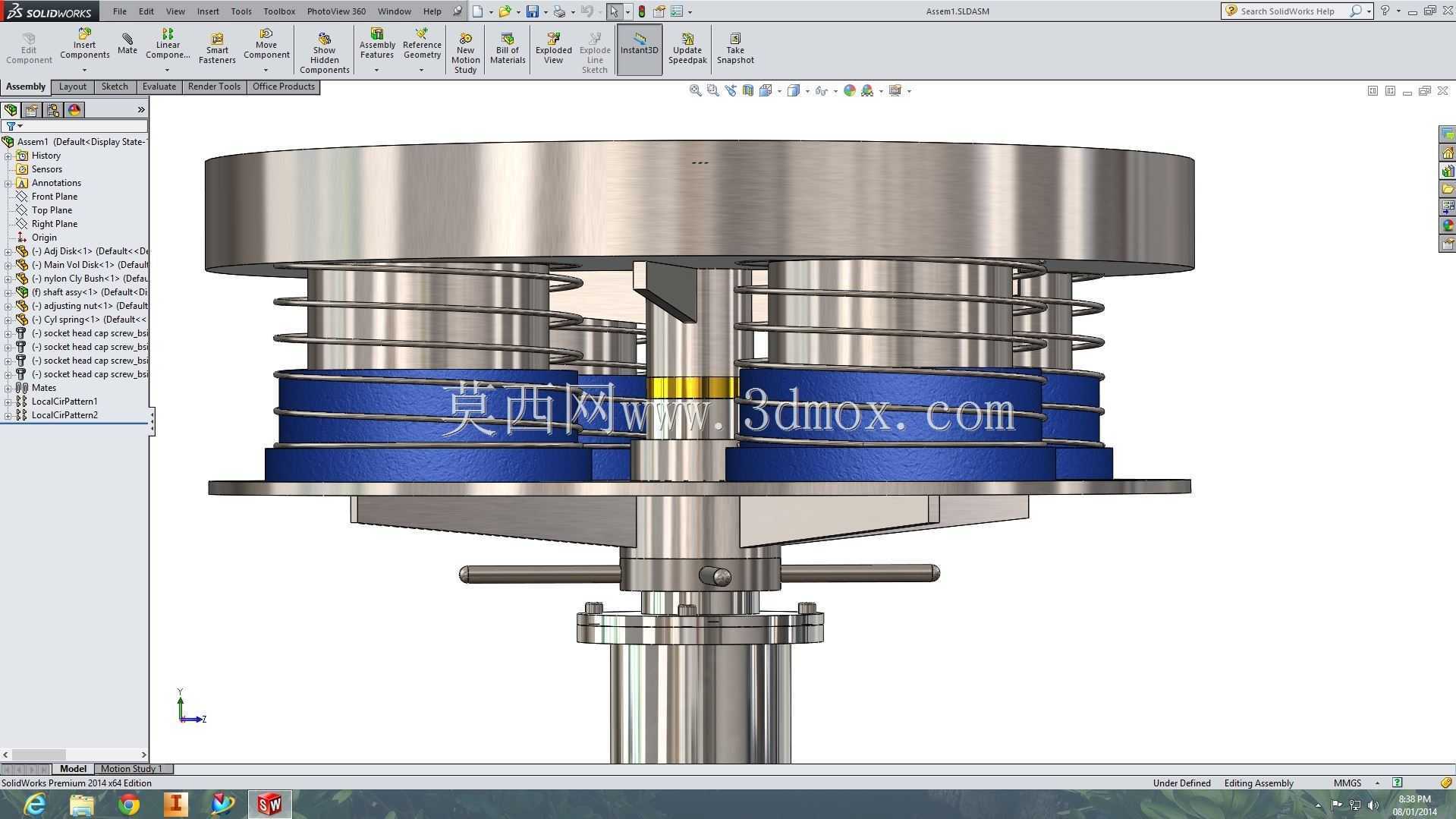

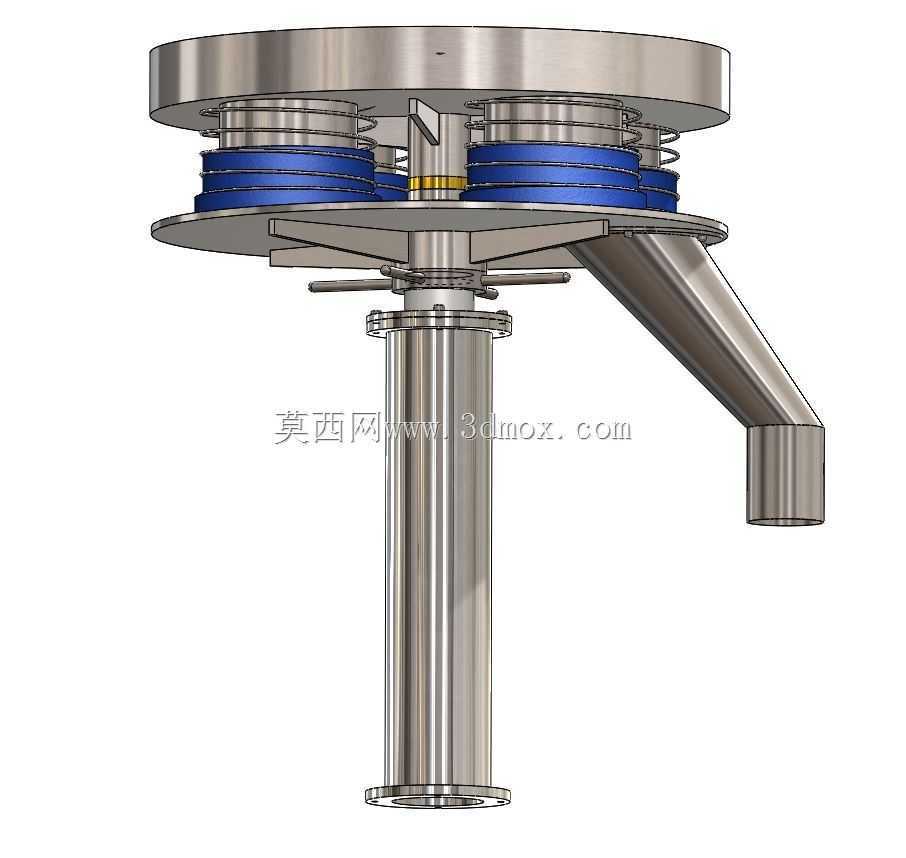

　　这套容积式灌装核心执行机构，主要面向中小型粮油加工企业的散粮分装产线，适配1kg到5kg规格的小包装大米定量灌装工序，可直接对接现有直线式包装产线的进料工位与接袋工位，也可作为独立计量单元搭配半自动接料设备使用，适配普通编织袋、复合真空袋等常见大米包装容器的进料对接需求。从结构布局来看，整套机构采用同轴回转式排布，中心主轴作为动力输入与定位基准，上下两层圆形安装板作为承载基体，上层板固定两个对称布置的不锈钢计量容杯，容杯内壁做镜面抛光处理，避免米粒残留与挂壁，容杯下部配置蓝色尼龙材质的密封导套，既可以减少容杯上下动作时的金属摩擦异响，也能在计量完成后阻断料仓内大米的下落通路，保证计量精度稳定。设计阶段优先考虑了大米颗粒的物理特性，

　　米粒平均长度在5mm到7mm之间，流动性介于粉体与大颗粒物料之间，容易在容杯边角处出现架桥卡料问题，因此容杯内壁做了1.5度的微小锥度，上口直径略大于下口，配合回转过程中的轻微振动，可保证米粒在容杯内填充均匀，不会出现局部空穴导致的计量偏差。容杯的有效容积可通过调整下部封堵块的轴向位置实现微调，调整范围覆盖常规小包装大米的所有常见规格，调整时无需拆解整套机构，仅需松开中心轴处的锁紧螺母转动调节套即可完成，单工位调整耗时不超过五分钟，适配多规格小批量生产的换型需求。安装边界方面，整套机构的最大外圆直径为320mm，总高度不含下部驱动接盘为280mm，中心主轴的输入轴径为25mm，键槽宽度8mm，可直接对接常用的间歇分割器输出轴，

　　也可搭配槽轮机构实现间歇回转动作，进料口对接上方储料仓的下法兰，法兰外径180mm，均布6个M8安装螺孔，与行业内常规储料仓的出料口尺寸完全兼容，无需额外制作转接法兰。功能实现逻辑上，当机构回转到进料工位时，容杯上口与储料仓出料口对齐，下口被固定托盘封堵，大米依靠自重填充到容杯内部，多余的米粒被上层刮料板刮平，保证每个容杯内的物料体积一致；当回转到出料工位时，容杯下口对准托盘上的出料孔，封堵块随主轴下行打开容杯下口，容杯内的大米在自重作用下落入下方的包装袋内，完成一次定量灌装动作，两个容杯对称布置的设计，可让主轴每回转180度就完成一次灌装，相比单工位结构产能提升一倍，同时对称的重量分布可降低回转过程中的偏载力矩，

　　减少驱动端的负载波动，延长分割器与支撑轴承的使用寿命。细节设计上，所有与大米接触的零部件均采用304食品级不锈钢制作，密封导套采用符合食品接触标准的蓝色尼龙材质，无卫生死角，日常清洁时可直接用高压水枪冲洗，无需拆解单个零件；容杯与安装板的连接采用快拆式卡箍结构，更换不同规格容杯时无需工具，直接扳动卡箍手柄即可拆下，适配特殊规格的定制灌装需求。整套机构的运动部件全部做了动平衡校正，在60转/分钟的额定工作转速下，径向跳动量不超过0.05mm，不会出现米粒洒漏问题，计量精度可控制在±0.3%以内，满足大米包装的国家计量误差标准，相比称重式灌装结构，这套容积式结构的响应速度更快，无称重传感器的响应延迟，单工位最高产能可达每小时1200袋，且结构简单故障率低，日常维护仅需定期检查中心主轴的轴承润滑情况以及密封导套的磨损量即可，无需复杂的电气校准操作，适合粮油加工车间的一线操作人员日常维护使用。
