带压柄弯脚式微动开关结构设计

　　在各类自动化生产线、小型家电、工业控制回路里，这类带压柄的弯脚微动开关是极为常见的信号触发元件，日常做结构选型时经常会碰到需要把它嵌入紧凑安装空间的场景，建模时需要把每一处安装边界、动作行程都卡准，不然装上去要么压柄触发不到位，要么引脚焊盘对不上PCB孔位，很容易出批量装配问题。

　　先从实际用途说起，这类微动开关核心是通过外部机械力触发内部簧片触点，实现电路的通断切换，常见的应用场景包括家电的门盖到位检测、自动化设备的行程限位、小型执行机构的位置反馈、玩具类产品的触发开关，甚至部分汽车内饰的按键触发也会用到同结构的元件。它的触发力小、动作行程短，只要压柄被压下指定行程，内部触点就能快速完成通断，响应速度比普通的船型开关、按钮开关快很多，而且触点的接触电阻稳定，适合小信号回路的通断控制，很少会出现接触不良的问题。

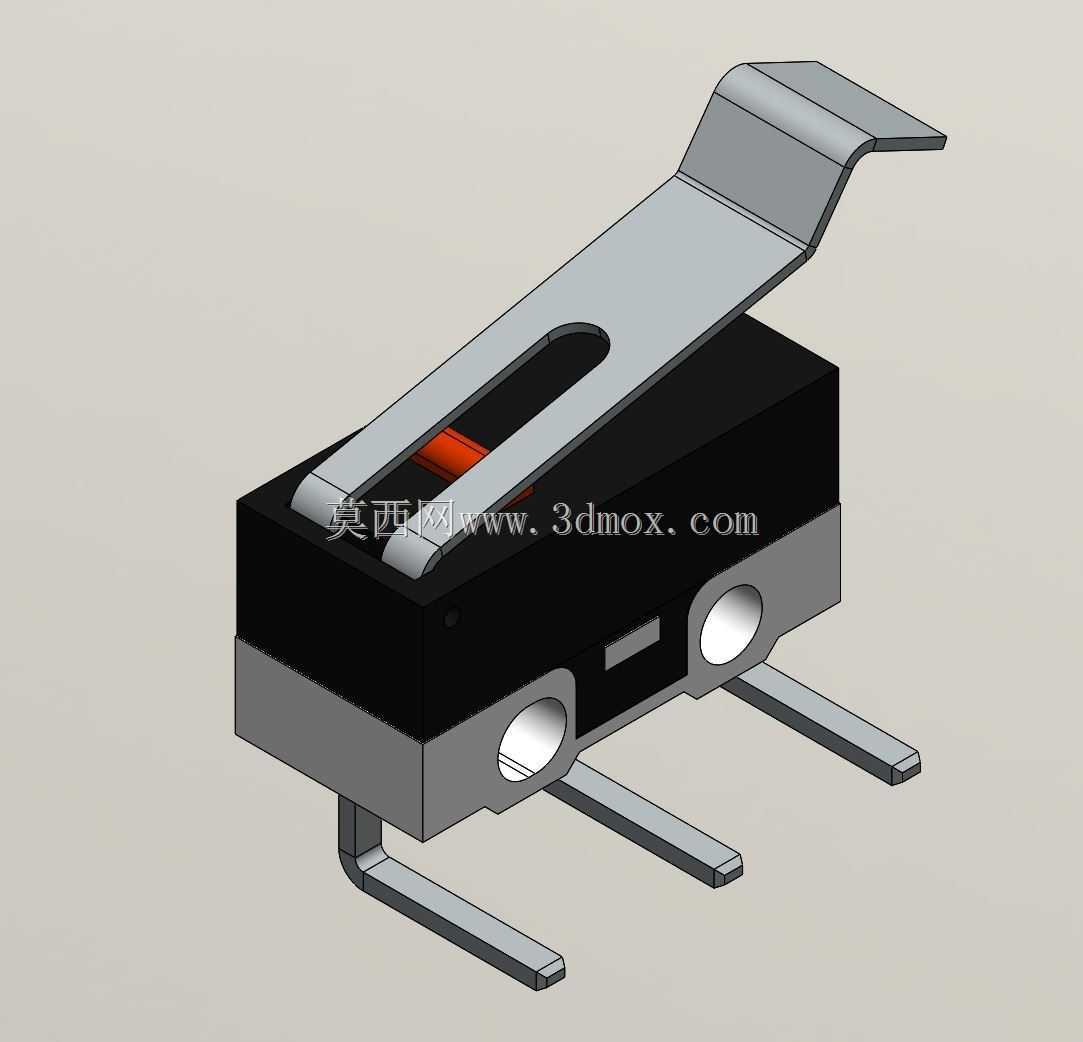

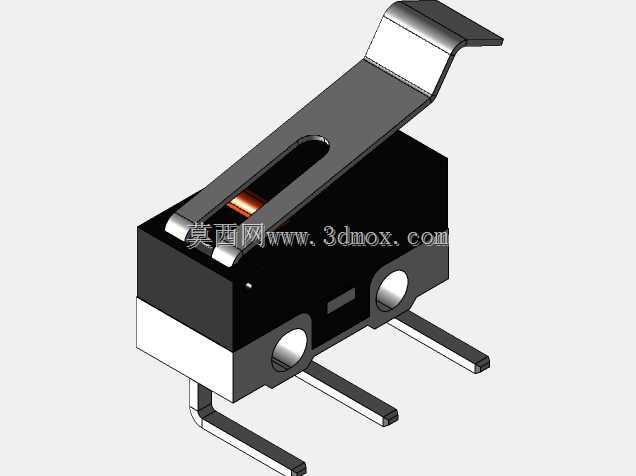

　　从结构设计的角度拆解，这个模型还原的是弯脚直插式的安装结构，底部三个弯角引脚是标准的PCB直插引脚，两个引脚是触点回路的通断端，中间引脚是公共端，引脚的弯折角度、伸出长度都严格对应常规波峰焊的工艺要求，引脚间距留足了焊盘间隙，不会出现焊接时连锡的问题。开关本体的基座是黑色绝缘材质，一般用耐高温的PBT或者电木材质注塑成型，基座上预留的两个圆形定位孔，是用来给开关做螺丝固定或者定位柱卡合的，安装时可以把这两个孔对准设备上的定位柱，不需要额外打胶就能把开关牢牢固定在安装位，避免长期按压后开关移位导致触发位置偏移。

　　上方的金属压柄是弹性不锈钢材质冲压成型的，压柄的弯折角度做了专门的优化，末端翘起的弧度刚好适配外部触发件的运动轨迹，不管是垂直按压还是斜向滑压，都能顺利把力传导到内部的触发按钮上，压柄上开的长槽是为了调整压柄的弹性模量，避免长期反复按压后压柄出现塑性变形，导致触发行程变大、触发力衰减。压柄下方露出的红色小按钮是内部开关的触发顶杆，顶杆的伸缩行程只有零点几毫米，建模时特意把顶杆和基座的配合间隙做了严格控制，间隙太小容易卡涩，太大又会进灰尘导致接触不良，实际生产里这个配合间隙一般控制在0.02-0.05mm之间，既能保证顶杆顺畅滑动，又能阻挡大部分粉尘进入开关内部。

　　再说到安装边界的设计，这类弯脚式微动开关的总高度、总宽度都比直脚卧式的开关更节省空间，引脚弯折后贴装在PCB背面的话，开关本体可以突出PCB表面的高度控制在很小的范围内，适合用在内部空间紧凑的小型设备里。建模时把安装孔的中心距、引脚的中心距、压柄的最高抬起高度、压柄压下后的最低高度都做了精准还原，选型时可以直接把这个模型导入装配体里做干涉检查，不需要再手动测量实物尺寸，能省不少结构校核的时间。比如做小型手持设备的按键触发时，要算好外壳按键到压柄的距离，距离太远按键按到底都触发不了开关，距离太近又会一直压着开关导致常通，用这个三维模型直接做装配仿真，就能提前把这个间隙值算准，避免开模后才发现尺寸不对要改模。

　　另外从功能特性上看，这种结构的微动开关机械寿命一般能达到百万次级别，内部的簧片是高弹性铍铜材质，表面镀银处理，既能保证导电性能，又能减少触点通断时的电弧烧蚀，适合在低电压小电流的控制回路里长期使用。设计时没有做多余的防水结构，是因为这个型号是用于设备内部干燥环境的，如果是用在潮湿或者有淋水的场景，还需要在开关外部加硅胶防水套，但基础的安装尺寸、触发结构和这个模型是完全通用的。平时做结构设计时，这类标准件不需要自己从头建模，直接用精准的三维模型导入装配，既能保证尺寸准确性，又能提升绘图效率，尤其是在做PCB布局时，引脚的位置直接对应PCB封装的焊盘位置，不用反复核对二维图纸的尺寸，能减少很多绘图时的低级错误。
