SM25型低压母线支撑绝缘构件

　　在低压成套配电柜、动力配电箱、母线槽以及各类工业电气控制柜的内部布线结构中，带电导体与接地金属框架之间的绝缘隔离、机械支撑是保障设备运行安全的核心环节，这款SM25规格的绝缘子正是针对这类场景开发的专用支撑构件。日常运维场景里，不少现场故障都源于绝缘支撑件选型不当：要么绝缘强度不足引发对地击穿，要么机械强度不够在母线电动力冲击下出现开裂、位移，最终导致相间短路，这类故障在大电流馈电回路中尤为常见，因此这类看似不起眼的绝缘构件，实际是电气成套设备里不可忽视的安全部件。

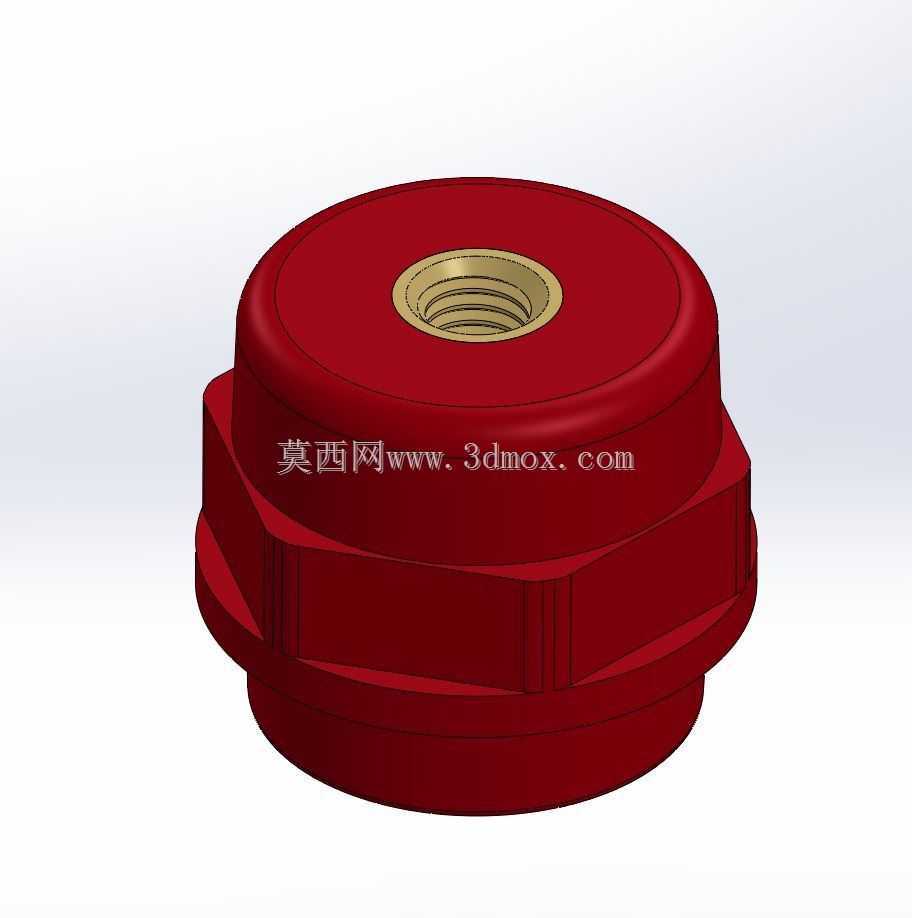

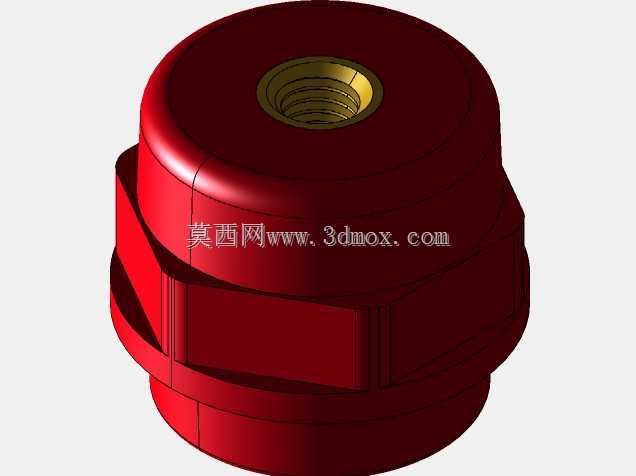

　　从结构设计来看，这款绝缘子采用了红色不饱和聚酯玻璃纤维增强模塑料作为主体绝缘基材，这种材料相比传统的电瓷材质，抗冲击韧性更强，在设备运输、现场安装以及长期运行受振动影响时，不会出现脆裂问题，同时材料的耐漏电起痕性能满足低压配电系统的长期使用要求，在潮湿、多粉尘的工业车间环境下，依然能保持稳定的绝缘电阻。主体外形采用了阶梯式圆柱加侧面防滑棱的结构，下部较宽的底座增大了与安装板的接触面积，降低单位面积压强，避免安装时拧紧力矩过大导致绝缘件开裂；中部的多道环形凸起结构，一方面增加了绝缘体表面的爬电距离，在凝露、轻微积尘的工况下能有效防止表面闪络，另一方面也提升了构件整体的结构刚度，承受径向载荷时不易出现形变。

　　顶部嵌装的黄铜内螺纹嵌件是整个构件的受力核心，嵌件采用滚花外圆结构，在模塑成型时与绝缘基材紧密咬合，不会在长期受力后出现松脱、转位的问题，螺纹规格适配常规的母线固定螺栓，无需额外配置连接配件。侧面的六边防滑棱设计，是充分考虑了现场安装的操作需求：安装时可以用开口扳手卡住棱边固定绝缘子本体，再拧紧顶部的母线固定螺栓，不需要额外工具夹持绝缘主体，避免安装过程中对绝缘表面造成划伤，影响绝缘性能。

　　安装边界方面，这款绝缘子的整体高度适配低压柜内常规的母线排布间距，底座直径满足安装板上开孔的通用尺寸要求，不需要为了该构件重新调整柜体的安装孔位，可直接替换同规格的老款绝缘子。在实际选型应用中，需要注意匹配母线的额定电流与短路电动力参数，该规格绝缘子可满足250A及以下电流等级的单排母线支撑需求，安装时的拧紧力矩需要控制在合理范围，既要保证连接可靠，避免母线运行时出现松动打火，也要防止力矩过大导致绝缘件内部产生应力裂纹，留下长期运行的隐患。

　　从三维建模的角度来看，这类嵌装式绝缘构件的建模需要重点关注几个细节：首先是金属嵌件与绝缘主体的配合公差，嵌件的滚花结构需要完全嵌入绝缘基材内，建模时要保证嵌件与绝缘部分的结合面不存在间隙，避免后续出工程图时出现装配干涉的误判；其次是侧面防滑棱的拔模角度，因为绝缘主体是模压成型，所有垂直于开模方向的侧壁都需要设置合理的拔模斜度，保证生产时能顺利脱模，不会出现卡模导致的零件缺料；另外顶部与底部的过渡圆角需要严格按照工艺要求设置，尖角位置在模压成型时容易出现应力集中，同时在长期运行受电场影响时，尖角位置容易产生局部电晕，加速绝缘材料老化。

　　在实际的设备装配场景中，这类绝缘子通常成组使用，沿母线走向按固定间距排布，既要承受母线自身的重量，也要承受系统发生短路时瞬间产生的巨大电动力，因此构件的机械强度与绝缘性能需要同时满足要求。相比胶木材质的老款绝缘子，这种增强模塑料材质的产品耐温等级更高，在母线长期通电发热的工况下，不会出现材质变软、强度下降的问题，能在-40℃到120℃的环境温度范围内保持性能稳定，适配绝大多数工业现场的使用环境。不少现场改造项目中，替换老款脆裂的电瓷绝缘子时，选用这种结构的产品能大幅降低后期运维的更换频率，因为其抗振动、抗冲击的特性，在有设备振动的车间场景下，使用寿命远高于传统电瓷产品。
