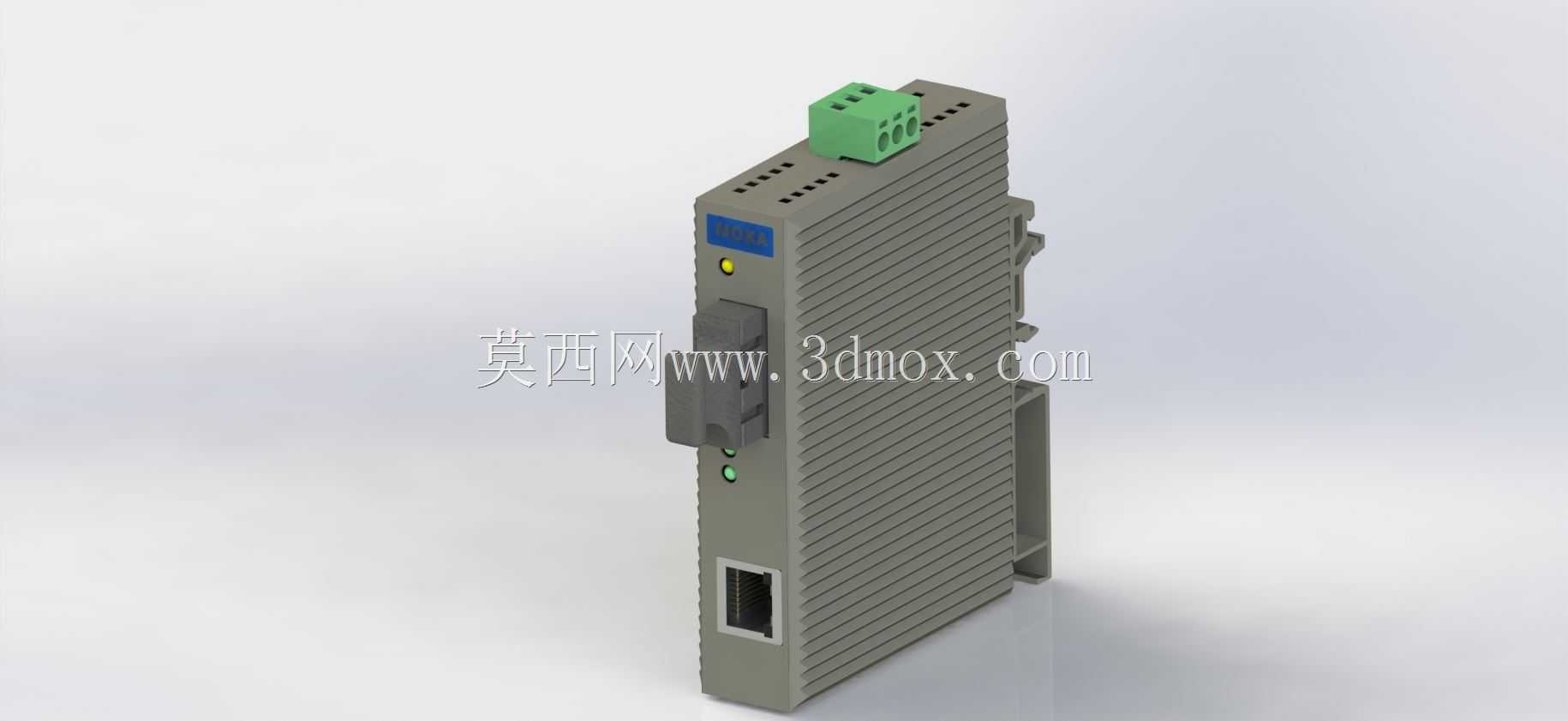

导轨式工业光电转换通讯模块结构

　　这款导轨安装式的工业通讯转换模块，在工业现场的组网场景里承担着光电信号互转的核心作用，常见于车间控制柜、分布式IO站点、产线设备层的通讯链路搭建中，用来解决长距离传输下电信号易受电磁干扰的问题，把现场设备输出的电信号转换成光信号通过光纤传输，也能将远端传来的光信号还原成设备可识别的电信号，保障工业现场通讯链路的稳定性。从结构设计来看，整体采用窄款长方体的壳体造型，外壳表面做了密集的横向散热筋条设计，这些筋条并非装饰结构，一方面是增大壳体和空气的接触面积，提升模块长时间工作时的自然散热效率，毕竟工业现场控制柜内往往设备密集、通风条件有限，散热结构直接影响模块的连续工作寿命；另一方面筋条的结构也能提升壳体的结构强度，避免安装、

　　运输过程中挤压变形损坏内部电路板。模块顶部设置了绿色的螺钉式接线端子排，用来接入现场的直流工作电源，端子采用螺钉压接的方式，相比插拔式端子在强振动的工业场景下连接更可靠，不会因为设备运行的振动出现松脱断电的问题，端子旁预留了对应的接线标识位，现场接线时可以快速区分电源正负极，减少接错线的概率。模块正面一侧设置了光纤接口、RJ45电口以及状态指示灯，指示灯分别对应电源状态、光链路连通状态、数据传输状态，现场调试时不需要外接额外的检测设备，直接通过指示灯的亮灭、闪烁状态就能快速判断模块的工作状态，排查链路故障。壳体侧面设计了标准DIN导轨卡扣结构，能够直接卡装在工业现场通用的35mm标准DIN导轨上，不需要额外打孔安装固定，

　　和控制柜内的断路器、继电器、PLC模块等元器件的安装方式统一，能够充分利用控制柜内的导轨安装空间，排布整齐也方便后期维护拆装。在安装边界上，这款模块的宽度控制在单倍宽导轨设备的尺寸范围内，相邻安装其他导轨设备时不会出现空间干涉，壳体前后方向的深度也适配常规控制柜的安装深度要求，接线完成后柜门关合不会和模块、接线端子产生碰撞。模块的接口位置都做了下沉式设计，接口插入光纤水晶头、网线水晶头后，接头部分不会突出壳体过多，进一步压缩了安装需要的纵深空间。从设计思路上，这款模块完全围绕工业现场的实际使用需求做结构优化，没有多余的装饰性结构，所有外部结构都服务于安装便捷性、运行可靠性、维护便捷性的核心要求：外壳采用金属材质，既可以提升散热效率，

　　也能起到电磁屏蔽的作用，减少工业现场的电磁干扰对内部光电转换电路的影响，避免出现信号丢包、通讯中断的问题；卡扣结构做了弹性设计，拆卸时只需要用一字螺丝刀撬动卡扣的解锁位就能轻松把模块从导轨上取下，不需要拆卸周边的其他设备，后期更换维护的效率很高。在实际的产线应用里，这类模块往往成组安装在控制柜的导轨上，分别对应不同产线段的设备通讯链路，所以统一的安装尺寸、可靠的连接结构、直观的状态指示都是设计时重点考量的点，建模时也完整还原了这些结构细节，包括散热筋的间距、端子的螺钉位置、卡扣的弹性结构尺寸、接口的安装位公差，都按照工业元器件的实际尺寸比例还原，能够直接用于控制柜布局的三维仿真、安装干涉检查，也可以作为工业通讯组网方案的三维演示模型使用，帮助设计人员在控制柜布线、设备排布阶段提前确认安装空间，避免现场安装时出现尺寸不匹配、空间不足的问题。
