通风管道用阻火隔断防火阀结构设计

　　在民用建筑通风空调、工业厂房排烟除尘、地下空间人防通风等系统的管网布设中，防火阀是串联在风道路径上的核心安全构件，其核心作用是在火情发生时，阻断管道内的烟气与火焰蔓延通道，避免火情通过连通的通风管网扩散到相邻防火分区，为人员疏散与火情扑救争取有效时间。日常工况下，防火阀的阀瓣保持常开导通状态，不会对管网的通风排烟效率造成额外阻力，风道内的气流可以顺畅通过，满足正常通风换气、空调送风、工艺排风的流通需求。当管道内的气流温度因为火情攀升至动作阈值时，阀体内置的温感驱动机构会触发锁止结构脱开，阀瓣在扭簧或者重力配重的作用下快速闭合，完全截断风道的流通截面，实现隔烟阻火的功能。部分适配排烟系统的防火阀还会配套电信号输出接口，

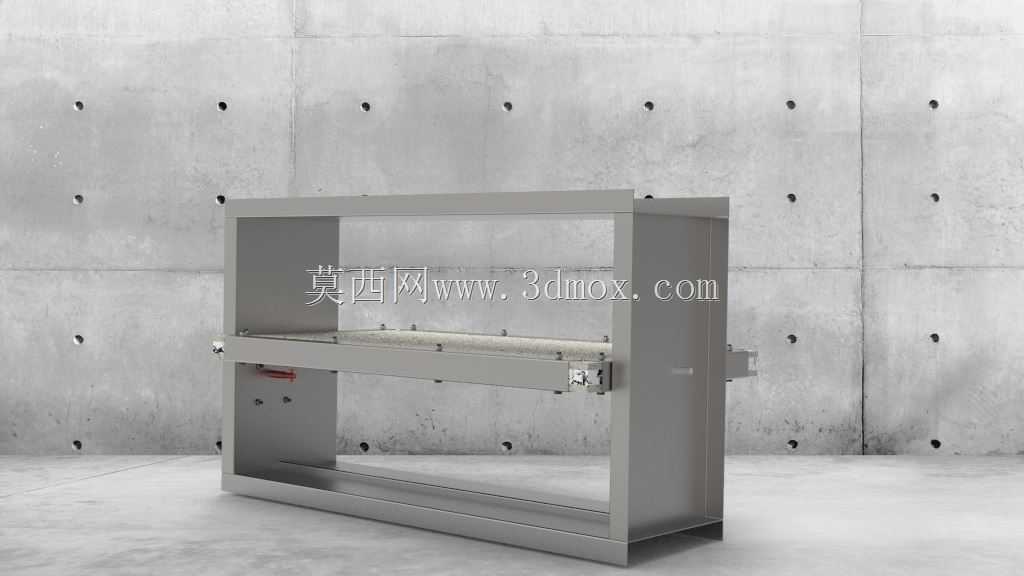

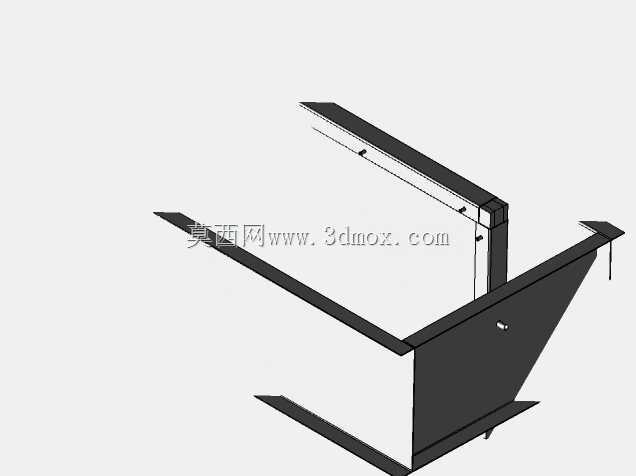

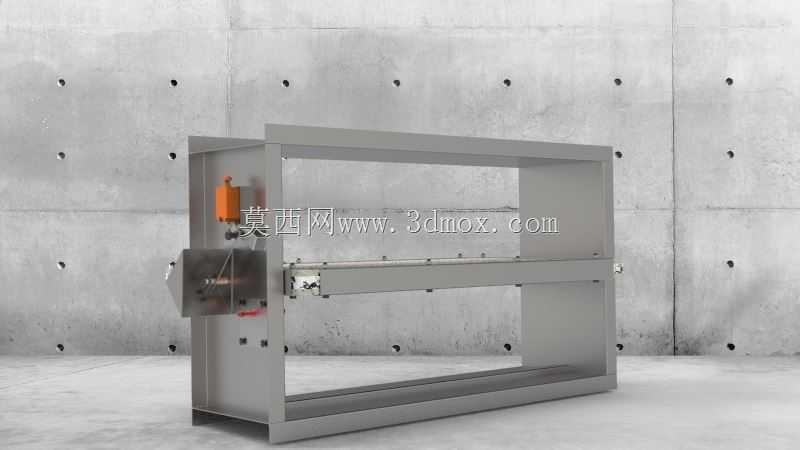

　　在阀瓣动作闭合的同时，向消防控制中心反馈动作状态信号，联动排烟风机、补风机等设备的启停控制，匹配整个消防系统的联动逻辑。从结构设计的维度来看，这款防火阀的阀体采用薄钢板折弯拼装的框式结构，整体为与通风管道截面匹配的矩形法兰结构，法兰边预留统一规格的螺栓安装孔位，可以直接与同规格的矩形风管法兰通过螺栓紧固拼接，安装时不需要额外制作转接连接件，能够适配常规共板法兰、角钢法兰风管的安装对接需求。阀瓣采用与阀体内腔尺寸匹配的单片式钣金结构，边缘包覆耐高温密封垫片，在闭合状态下可以完全贴合阀体内壁的密封面，减少烟气泄漏量，满足消防规范要求的漏风量指标。驱动机构布置在阀体外侧的防护壳体内，避免长期受管道内的粉尘、潮气侵蚀导致动作卡滞，

　　温感元件采用易熔合金材质，动作温度标定符合常规通风系统的防火要求，不会因为日常通风的最高温度出现误动作，也不会在火情发生时出现动作滞后的问题。在安装边界的适配性上，这款防火阀的外形尺寸与常规通风管道的模数化尺寸完全匹配，阀体的轴向长度控制在合理范围内，不会在吊顶内或者管道井内占用过多的安装空间，安装时只需要保证阀体两侧预留不小于200mm的操作检修空间，就可以满足后期对驱动机构、温感元件的维护更换需求。阀体的法兰孔位间距符合通风管道安装的通用规范，不管是与金属风管还是复合风管对接，都可以实现快速对位安装，不需要现场重新打孔调整。设计过程中充分考虑了不同安装场景的适配性，阀体可以水平安装在水平风道上，也可以垂直安装在竖向风井的风道上，

　　只需要保证温感元件处于气流迎风侧，就可以保证动作的可靠性，不会因为安装方向的变化影响阀瓣的闭合动作。阀瓣的转动轴采用耐磨金属材质，转动部位预留合理的配合间隙，长期使用不会因为锈蚀、积尘出现转动卡涩，保证在需要动作的时候可以可靠闭合。在实际工程应用中，这类防火阀通常会被布置在通风管道穿越防火分区的隔墙处、穿越通风空调机房的隔墙与楼板处、穿越变形缝的两侧管道上，以及垂直风道与每层水平风道的交接处，不同安装位置的防火阀虽然动作逻辑一致，但在结构强度、密封性能上会根据安装位置的风压、耐火极限要求做对应匹配。这款防火阀的结构强度可以满足中低压通风系统的风压要求，在额定风压下不会出现阀体变形、阀瓣颤动的问题，日常运行过程中不会因为气流扰动产生额外的振动噪音，适配办公建筑、商业综合体、工业厂房等多数常规场景的通风系统使用需求。建模过程中对所有钣金件的折弯半径、板材厚度都做了符合钣金加工工艺的参数设定，所有拼装部位的连接孔位都做了对位校验，不存在干涉错位的问题，结构件之间的配合间隙都控制在合理范围内，既可以保证转动部件的动作灵活性，又可以避免间隙过大导致的漏烟问题。
