航空发动机叶片轮盘组合结构设计

　　在航空推进系统的核心部件设计中，轮盘与叶片的组合结构直接决定了动力单元的做功效率与运行稳定性，这类周向均布的叶片安装结构，是轴流式动力装置完成能量转换的核心载体。从实际工况出发，该结构的核心作用是通过高速旋转过程中叶片与气流的相互作用，完成工质能量的传递与转换，在航空涡扇、涡喷发动机的压气机与涡轮段，这类结构承担着气流增压、热能向机械能转换的核心功能，部分同构型结构也会应用在地面燃气轮机、大型轴流通风设备的动力段，只是在材料选型、叶片翼型设计上根据工况参数做对应调整。

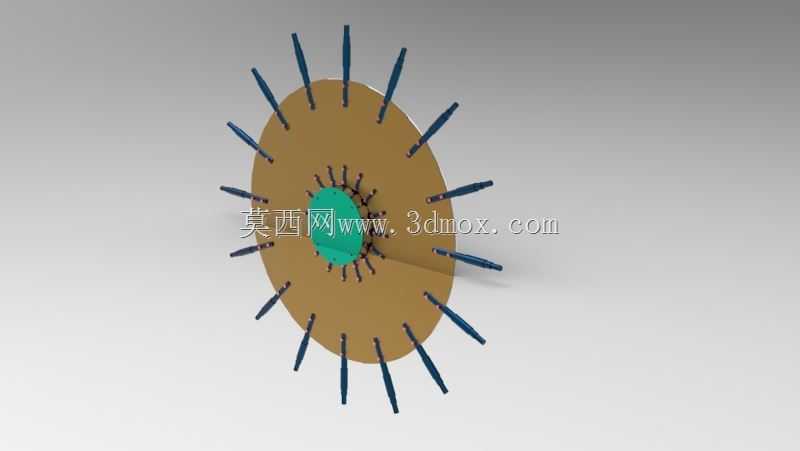

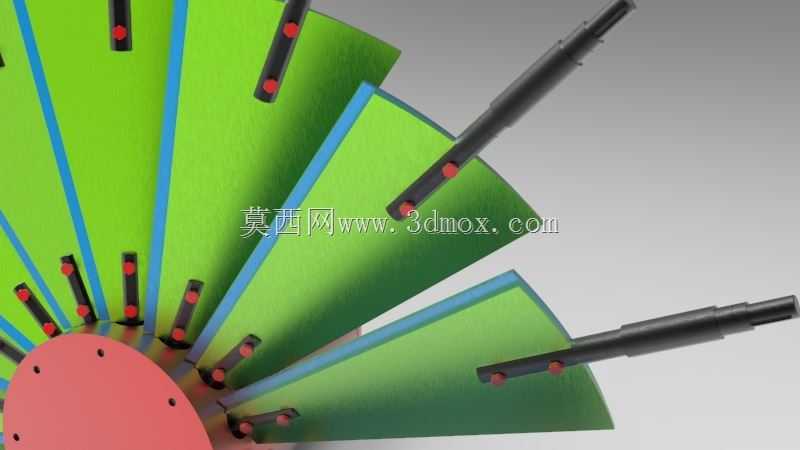

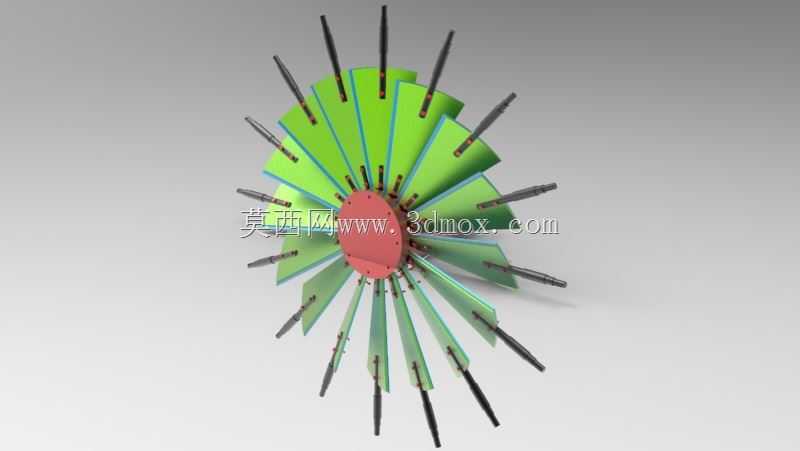

　　设计这类结构时，首先要考虑的是周向安装的均布精度，每一片叶片的安装角、叶尖与机匣的预留间隙都需要严格控制，单组轮盘上的叶片安装槽采用周向等角度分布，相邻叶片的夹角误差需要控制在极小范围内，避免高速旋转时出现动不平衡量，引发整机振动超标。从结构细节来看，中心轮盘部分承担着所有叶片的承载与扭矩传递功能，轮盘与主轴的配合面需要设计足够的过盈量或者可靠的连接键槽，保证高转速下扭矩传递的可靠性，同时轮盘的截面型线需要做等强度设计，在不同旋转半径处匹配对应的截面厚度，平衡离心载荷作用下的应力分布，避免局部应力集中引发的结构失效。

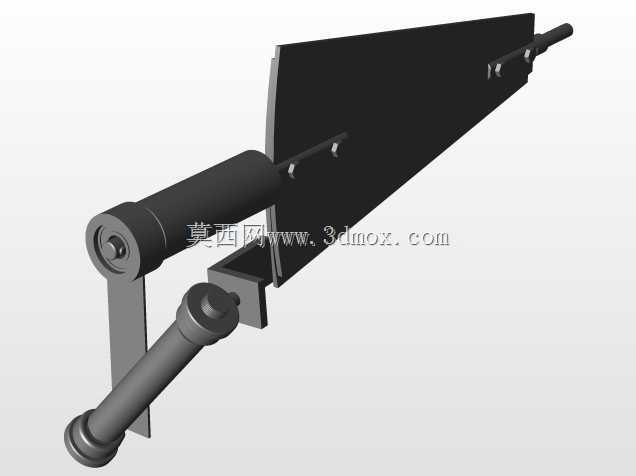

　　叶片部分的翼型设计是整个结构的核心，需要结合流经叶片的气流速度、压力变化梯度来确定叶型的弯度、厚度分布以及安装扭角，从叶根到叶尖的翼型会做连续的扭转变形，适配不同旋转半径处的线速度差异，保证整个叶高范围内的气流攻角处于合理区间，减少气流分离带来的效率损失与流动噪声。叶根与轮盘的连接结构采用榫头式设计，这种连接方式可以保证叶片在承受巨大离心载荷时，能够将载荷均匀传递到轮盘的榫槽位置，同时也方便后期维护过程中单独更换损伤的叶片，不需要整体报废整个轮盘组件。

　　从安装边界来看，这类轮盘组件在装配时需要保证与主轴的同轴度，轮盘端面的跳动量需要控制在严格的公差范围内，叶片装入轮盘后需要做逐片的力矩称重，对同组叶片的质量差做分组匹配，进一步降低高速旋转时的不平衡量。整个组件的轴向尺寸需要匹配前后级机匣的安装空间，叶尖与外机匣之间预留的间隙需要综合考虑工作状态下的热膨胀量、离心伸长量，间隙过大会导致气流泄漏降低效率，间隙过小则可能在工作状态下出现叶尖刮蹭机匣的故障。

　　在实际运行过程中，这类结构需要承受高温、高转速、交变载荷的共同作用，叶片表面会持续受到高速气流的冲刷，轮盘则需要承受自身与叶片的离心载荷，以及启停过程中温度变化带来的热应力，因此在结构设计阶段就需要对各个受力位置做有限元校核，确认应力水平处于材料许用范围内，同时对叶片的固有频率做仿真计算，避开工作转速范围内的共振区间，避免长期交变载荷下出现疲劳裂纹。不同于普通民用通风叶轮，航空领域应用的这类叶片轮盘组件，对尺寸精度、表面质量的要求更高，叶片型面的加工精度会直接影响气流的流动状态，哪怕是微小的型面误差，都可能导致整级效率下降，甚至引发喘振等危及整机安全的故障。
