深沟球滚动轴承结构三维建模

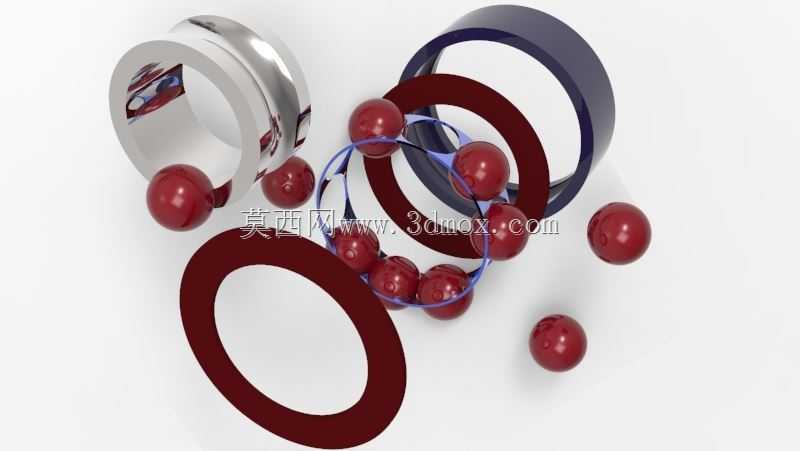

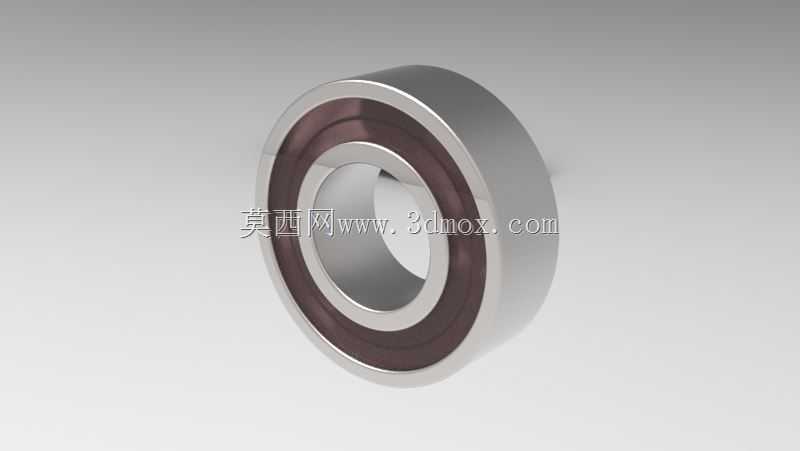

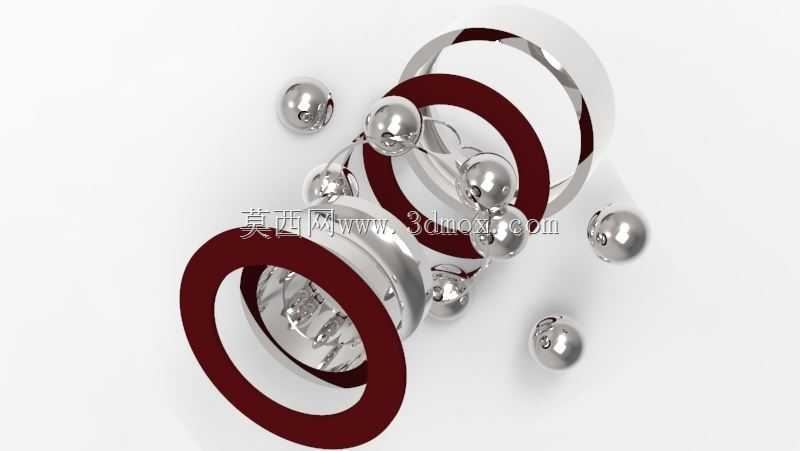

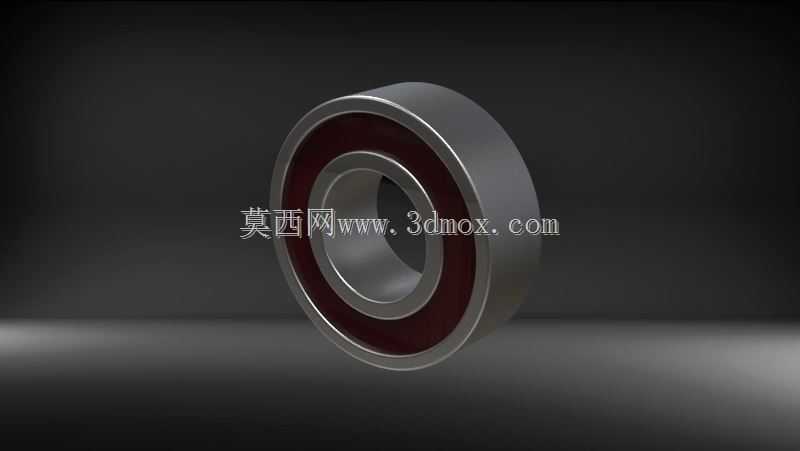

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低转轴运动摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的传动系统，几乎所有存在连续旋转运动的机械结构，都需要匹配对应载荷参数的滚动轴承来保障运行稳定性。本次建模的深沟球结构滚动轴承，采用内圈、外圈、滚动钢球、保持架的经典分体式结构，建模过程中严格遵循滚动轴承的通用配合公差逻辑，内圈与转轴采用过盈配合的尺寸边界设计，外圈与轴承座安装孔采用过渡配合的公差预留，确保实际装配时不会出现跑圈、松脱的问题。

　　从功能特性来看，这类滚珠轴承的核心作用是为转动轴提供稳定的径向支撑，同时可承受一定比例的轴向载荷，相较于滑动轴承，其启动摩擦阻力更小，维护保养的频次更低，适合中高速、连续运转的工况场景。建模时针对钢球与内外圈滚道的接触弧面做了精准的曲率匹配，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内滚动时的接触应力处于合理区间，避免长期运转出现点蚀失效，也预留了合理的润滑脂存储间隙，方便实际使用时填充润滑介质，降低滚动接触面的磨损速率。保持架的结构采用兜孔式设计，每个兜孔对应一颗钢球，均匀分隔所有滚动体，避免钢球在运转过程中相互碰撞、摩擦，同时将钢球约束在滚道的有效接触范围内，防止高速运转时钢球出现窜动脱出的问题。

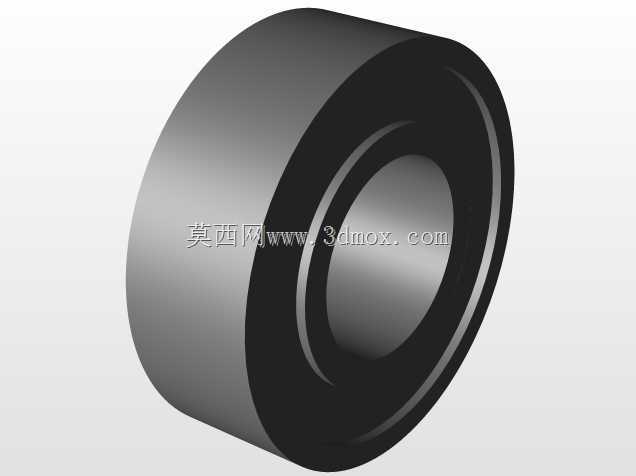

　　在安装边界的尺寸处理上，建模时明确区分了内圈的安装定位轴肩高度、外圈的轴承座挡肩高度，轴肩与挡肩的高度均低于轴承内圈、外圈的倒角高度，确保装配时轴承端面能与定位面完全贴合，不会出现干涉无法装到位的情况；同时在轴承的两侧端面预留了密封件的安装槽位，可根据使用工况选择加装接触式橡胶密封或者非接触式防尘盖，适配粉尘较多、有润滑脂密封需求的户外或者多尘生产场景。设计过程中还考虑了不同工况下的选型适配逻辑，针对轻载高速的场景，可适当减少钢球数量、放大滚道的曲率间隙来降低运转温升；针对重载低速的场景，可增大钢球直径、增加钢球数量来提升整体的径向承载能力，建模时的参数化结构可快速调整对应尺寸，匹配不同设备的选型需求。

　　从实际应用的场景出发，这类轴承在选型建模时需要重点核对三个核心边界：一是与转轴配合的内圈内径尺寸公差，需根据转轴的加工精度选择对应公差带，避免过盈量过大导致内圈胀裂、或者过盈量不足出现内圈与转轴相对滑动；二是与轴承座配合的外圈外径尺寸，需根据轴承座的材质（铸铁、铸钢、铝合金）调整配合松紧度，铝合金轴承座因热膨胀系数更大，配合公差需适当收紧，避免温度升高后外圈出现松转转圈；三是轴承的轴向定位方式，根据载荷的轴向力大小，选择内圈用轴用弹性挡圈、圆螺母锁紧，外圈用孔用弹性挡圈、轴承端盖压紧的不同定位结构，建模时对应预留出挡圈槽、端盖连接的安装空间，避免后续结构设计出现干涉。

　　整个模型的结构完全还原实际加工生产的轴承结构细节，包括内外圈的倒角、滚道的磨削越程槽、保持架的铆接结构都做了等比例还原，没有做无意义的结构简化，可直接用于设备装配的干涉检查、运动仿真，也可作为机械设计教学中滚动轴承结构讲解的演示模型，帮助结构设计新人快速理解滚动轴承的装配逻辑、配合要求与选型要点。在做设备整体装配仿真时，可直接将该轴承模型导入装配体，与转轴、轴承座做配合约束，模拟转轴旋转时轴承的运转状态，验证安装空间是否充足、定位结构是否合理，提前排查设计阶段的装配干涉问题，减少后续实物加工试装的整改成本。
