车用板翅式散热换热单元结构设计

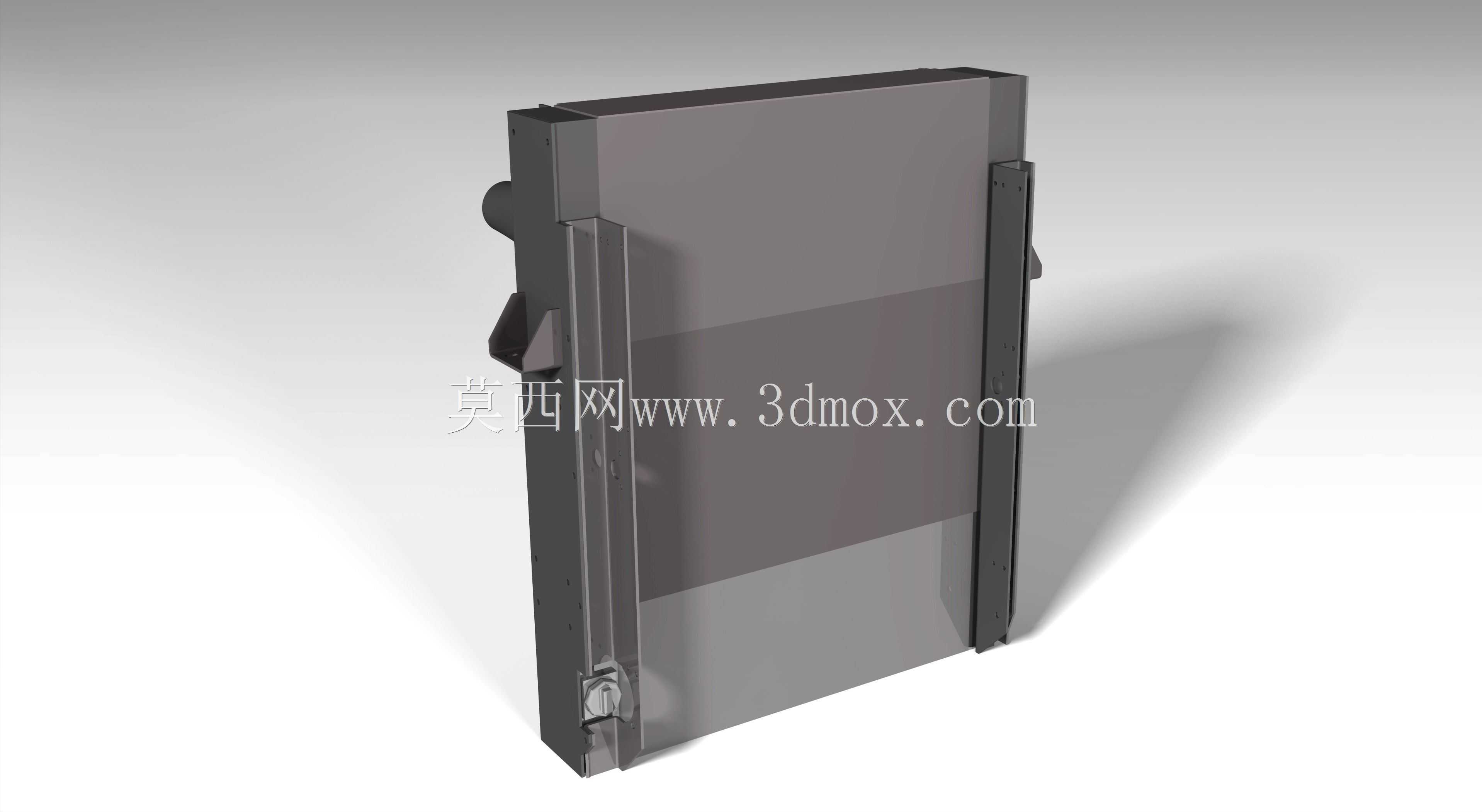

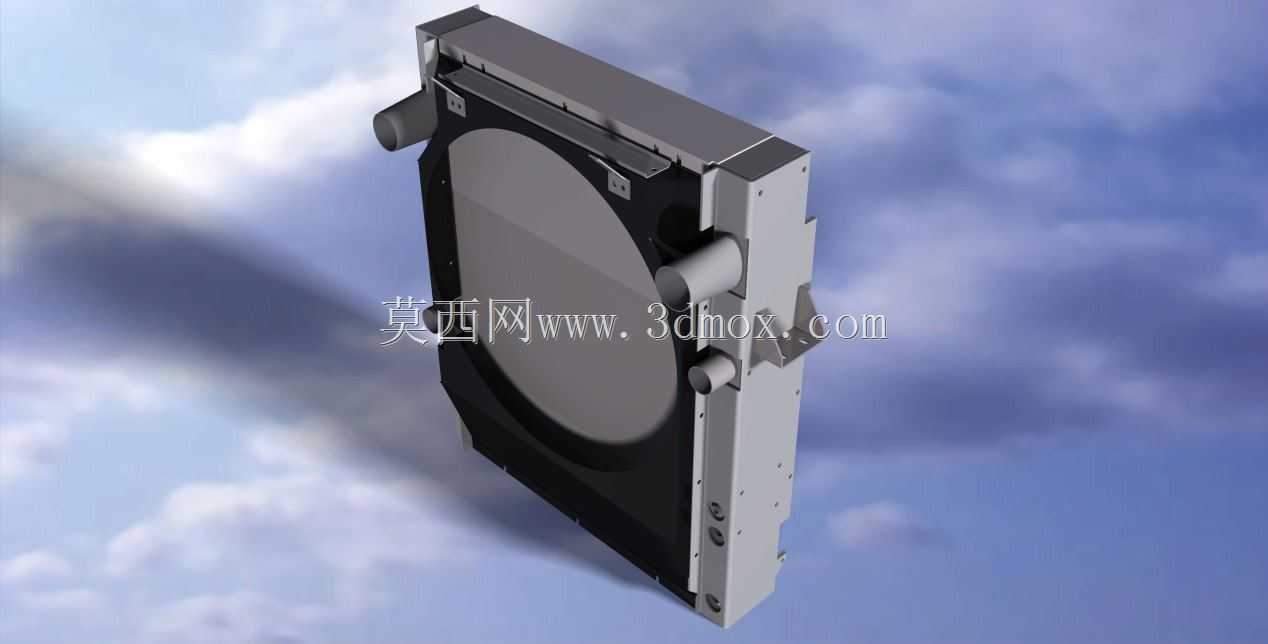

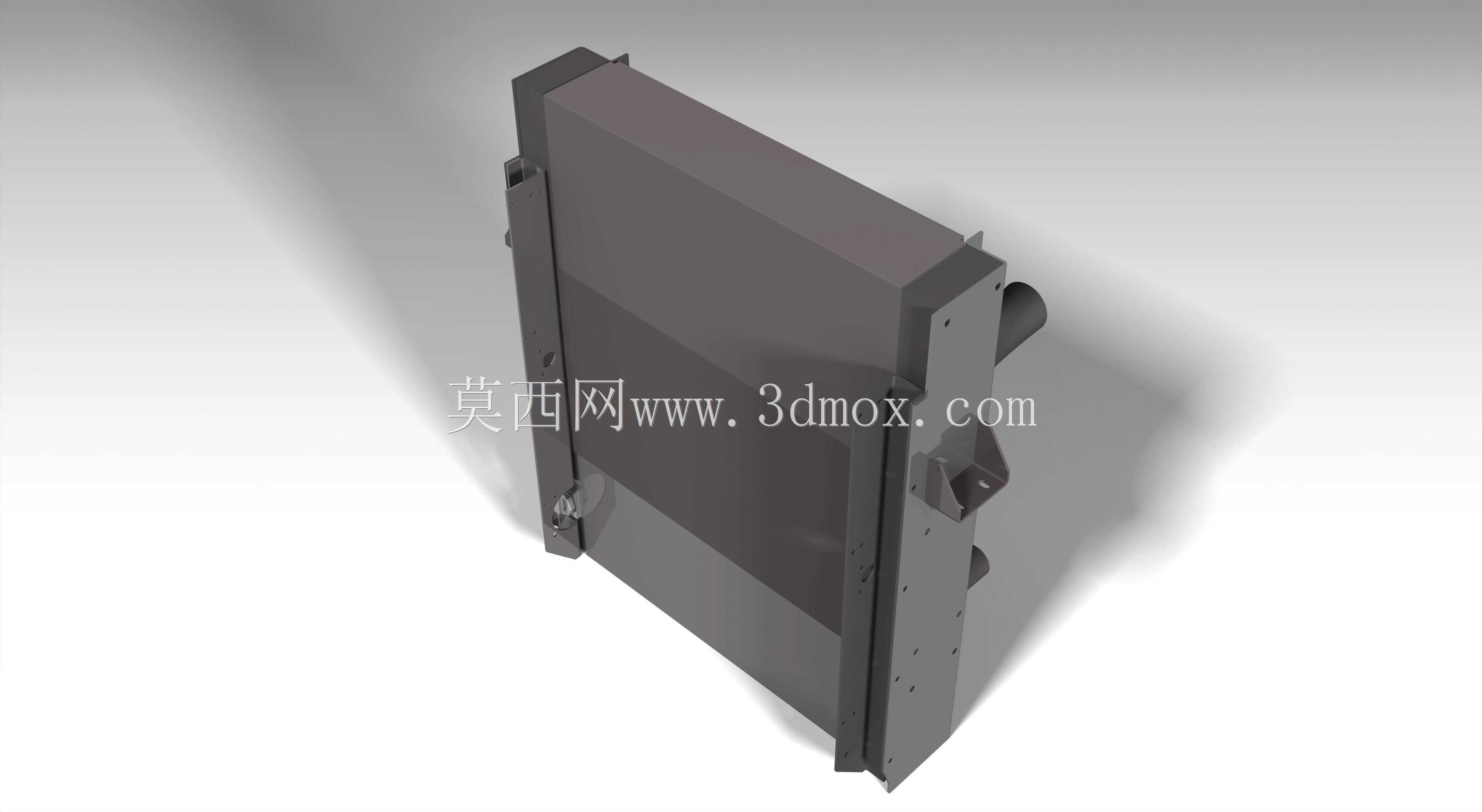

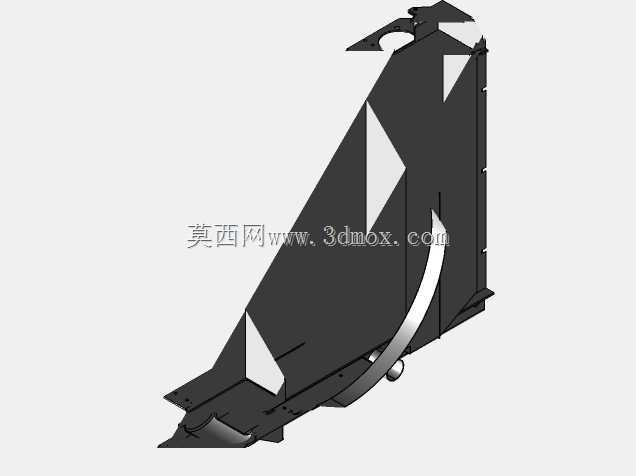

　　该散热换热单元主要面向重载商用车、工程作业机械的动力舱冷却系统配套，在整机热管理回路中承担高温循环介质与外界空气的热量传递职能，可适配发动机冷却循环、液压系统散热回路、中冷进气降温等多类换热场景，安装位置通常位于动力舱前端迎风区域，直接对接整车进风路径，利用车辆行驶过程中的迎面气流配合电子扇实现强制换热。从结构设计逻辑来看，该单元采用板翅式复合换热芯体搭配侧置集成管路接口的布局，芯体主体为矩形密封结构，正面预留大直径圆形安装位用于适配冷却风扇的装配，侧边框架采用一体化冲压成型的金属壳体，既承担芯体的结构防护作用，也作为介质流道的密封承压边界，壳体上分布的多组螺栓孔用于芯体与安装支架、周边护板的刚性连接，

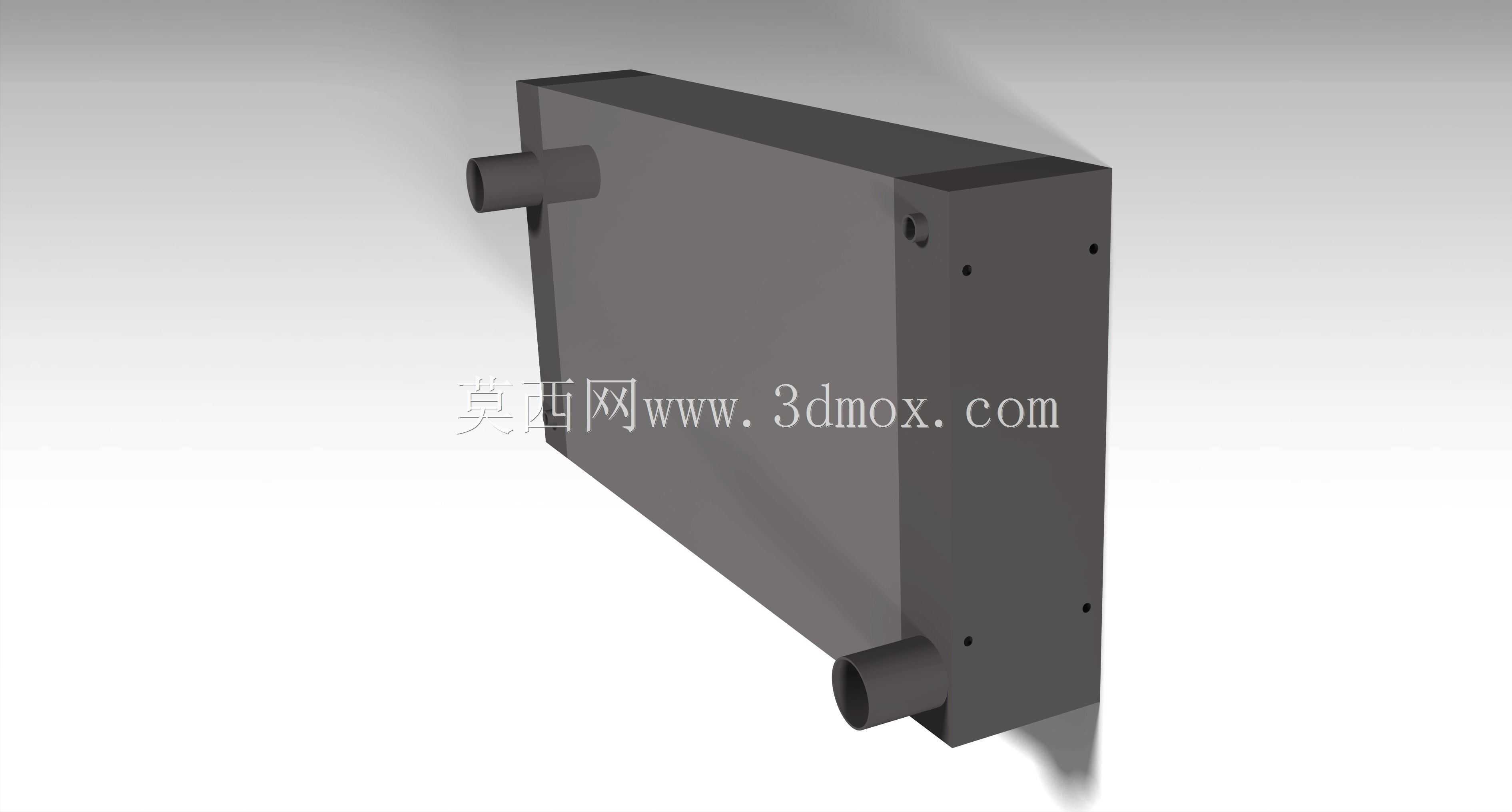

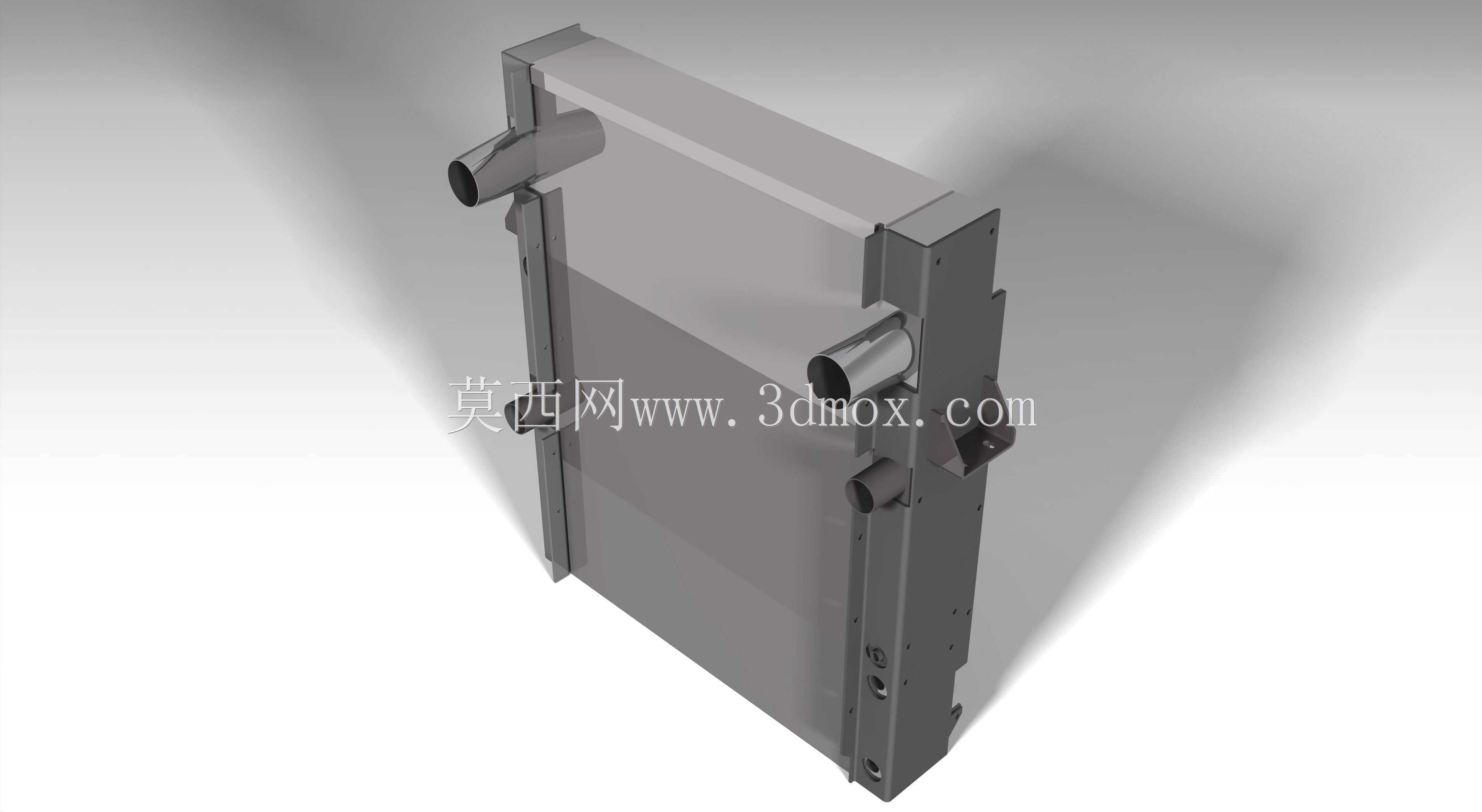

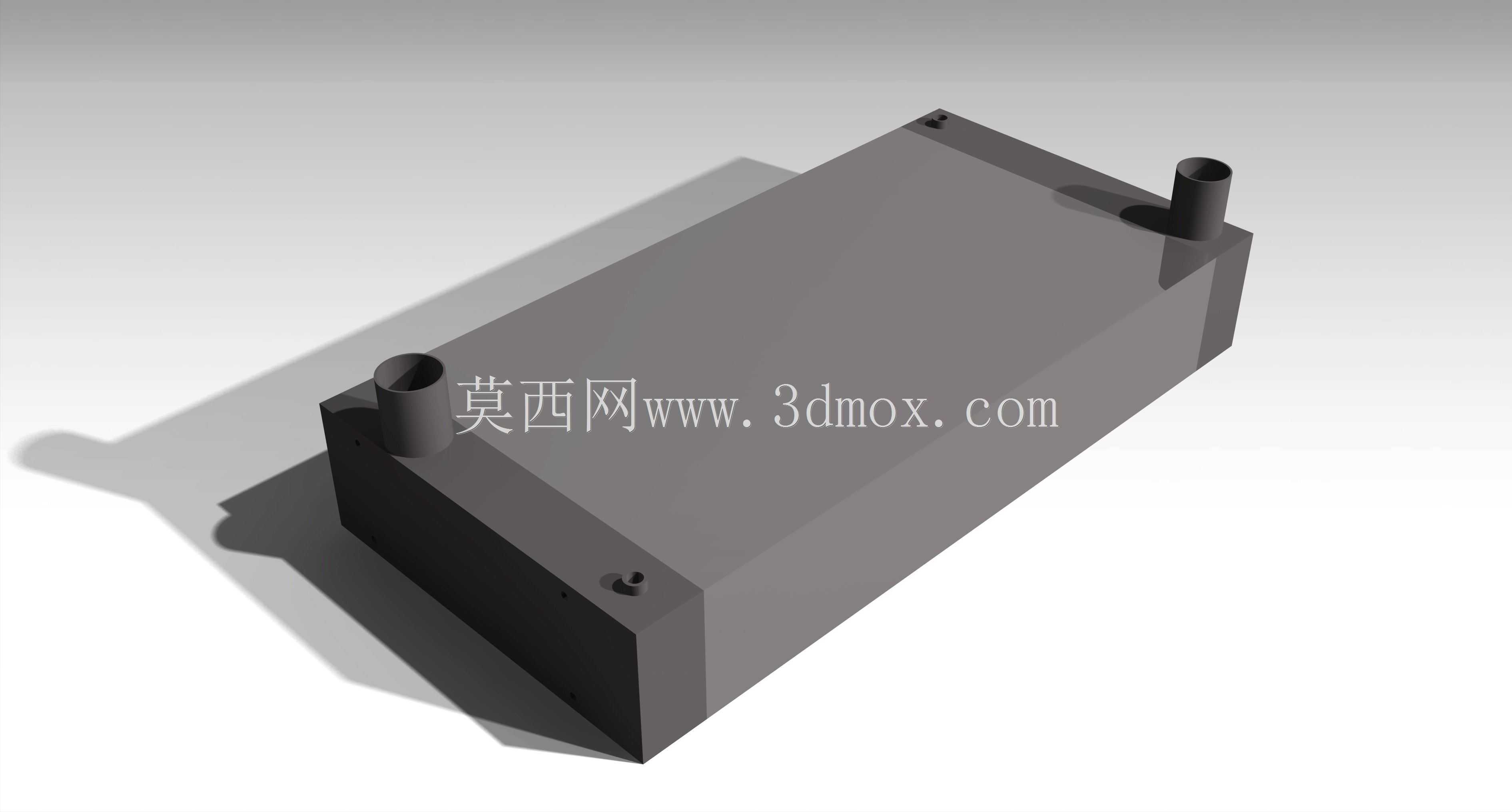

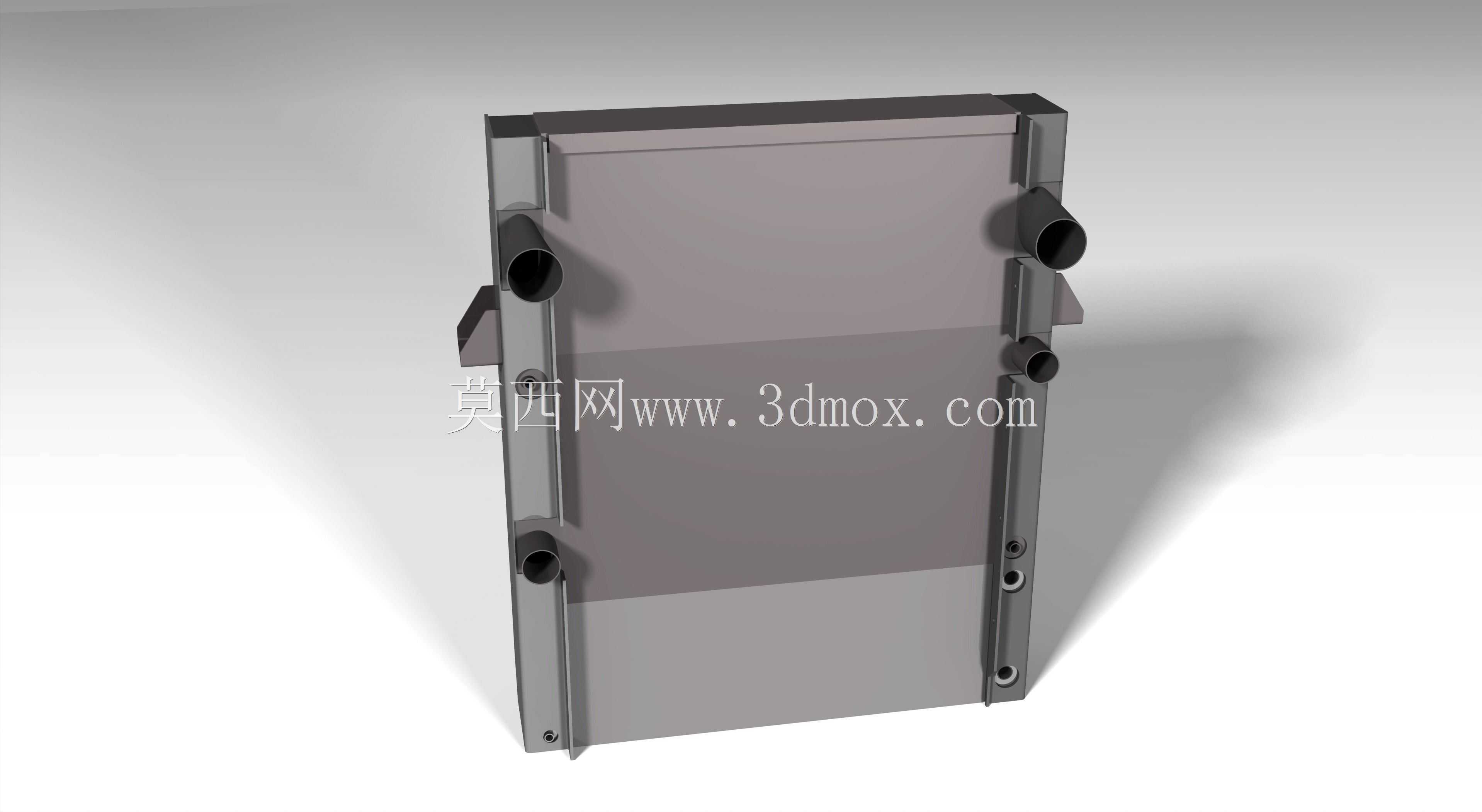

　　可承受车辆行驶过程中的持续振动与交变载荷。侧置的三组管路接口采用不同管径设计，分别对应高温介质进、低温介质出以及排气/补流辅助接口，接口位置做了加厚翻边处理，可适配标准卡套式管路接头，降低现场装配的管路对接难度，同时避免接口位置长期受振动出现应力开裂泄漏。设计过程中重点考量了安装边界的适配性，整体厚度控制在动力舱前端预留的标准安装间隙范围内，侧边框架的安装孔位完全匹配主流商用车动力舱的通用安装支架孔距，无需额外改制支架即可完成替换装配；芯体的散热翅片采用高密度错流排布结构，在有限的迎风面积下最大化换热接触面积，同时翅片表面做了扰流结构设计，可破坏空气流通时的边界层，提升低风速工况下的换热效率。在结构强度校核层面，

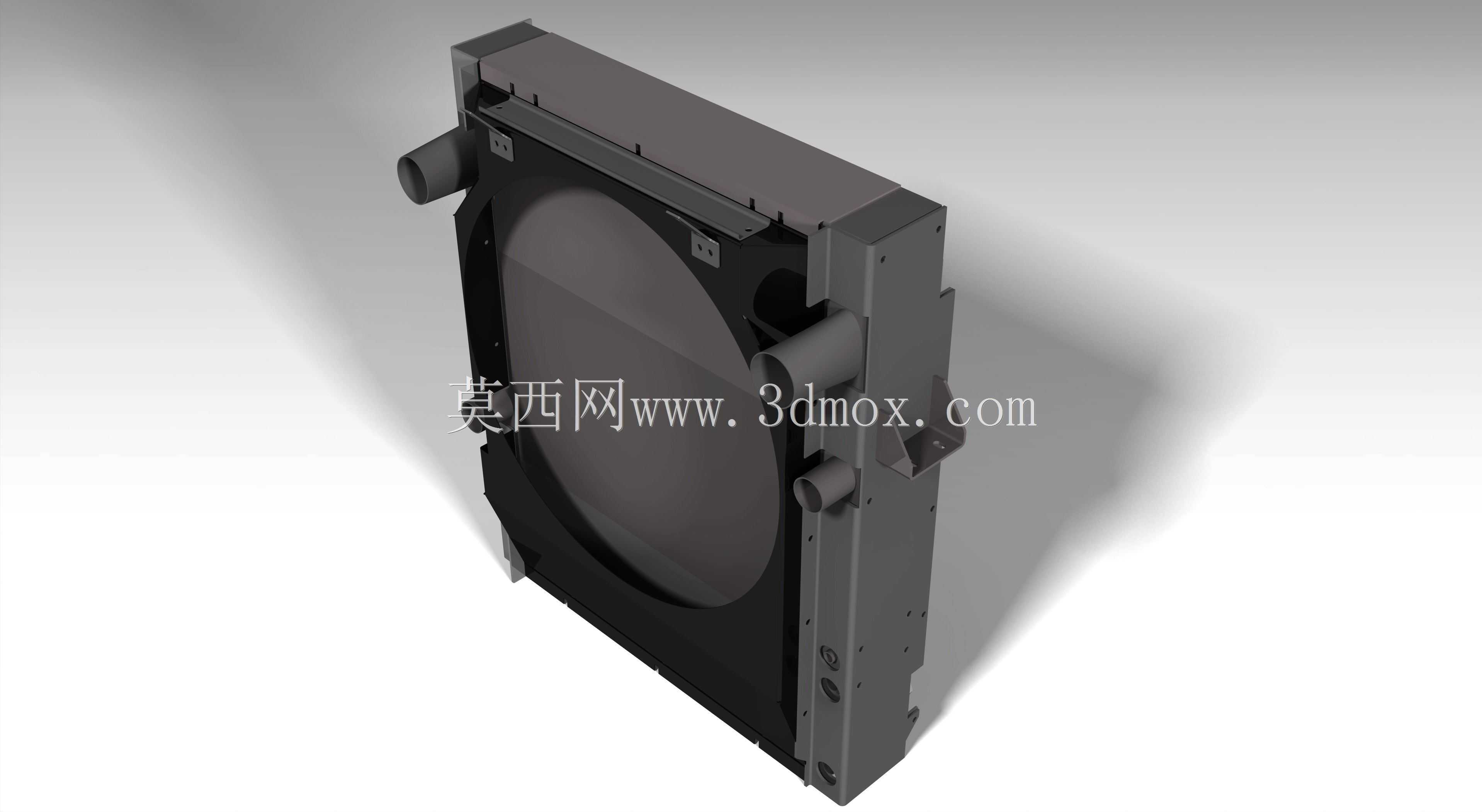

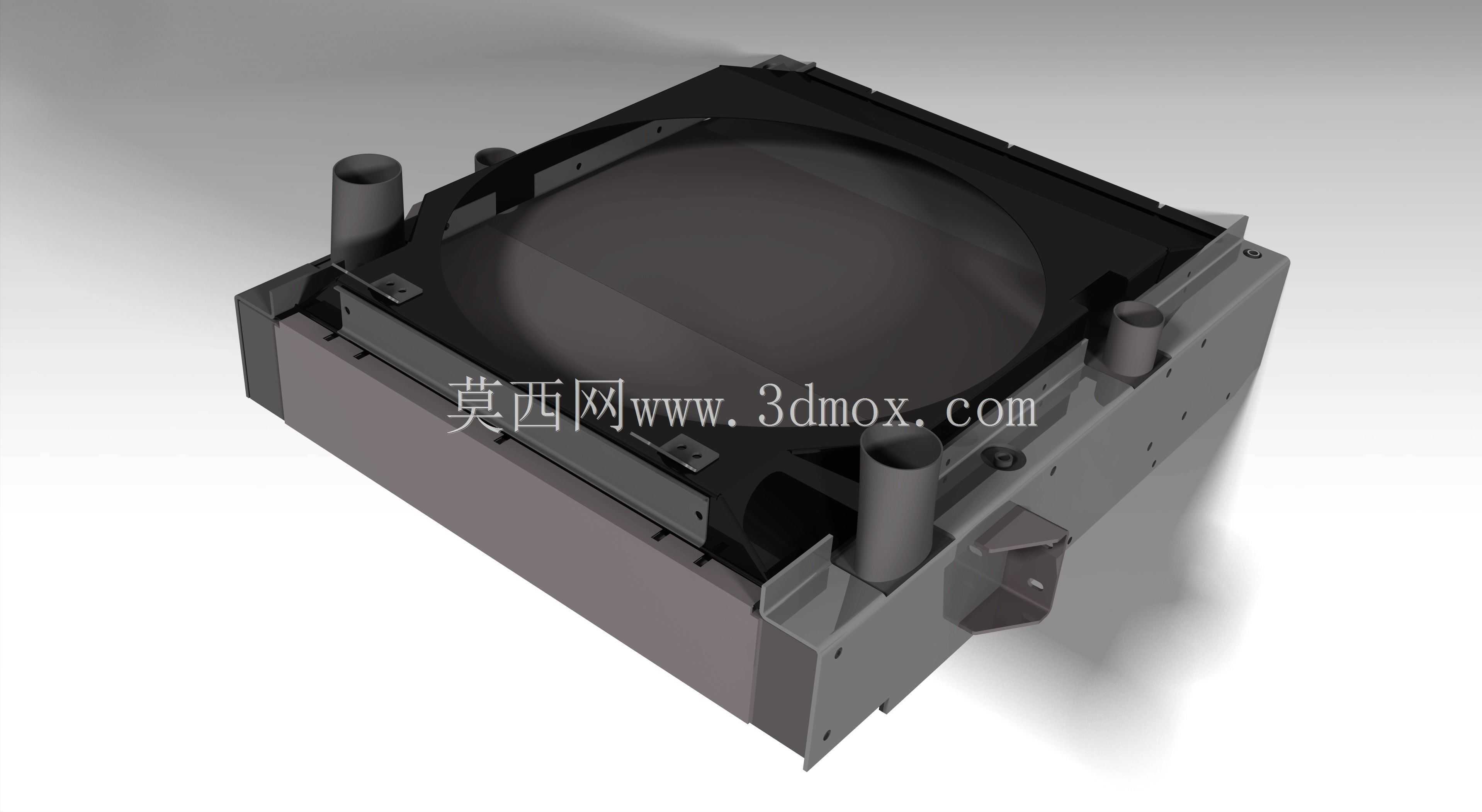

　　壳体与芯体的连接位置采用连续钎焊工艺，整体承压能力可满足常规车用冷却系统的工作压力要求，侧边的金属护板延伸至芯体上下边缘，可避免装配过程中磕碰造成翅片倒伏、芯体变形，同时在框架边角位置做了圆弧过渡处理，减少应力集中点，提升长期交变温度工况下的结构疲劳寿命。实际选型适配时，可根据整机热负荷的需求匹配不同厚度的芯体规格，该结构的接口位置与安装孔位保持统一，可实现同系列不同散热功率产品的互换安装，无需调整周边管路与支架布局；芯体正面的圆形风扇安装位预留了标准的风扇固定螺孔，可直接对应不同功率的吸风式冷却风扇，装配时风扇与芯体表面预留标准安全间隙，避免风扇运转时剐蹭芯体翅片。针对工程作业机械的高粉尘工况，该结构的翅片间距做了针对性优化，

　　相比乘用车散热器更大的翅片间隙可减少粉尘、飞絮的堵塞概率，日常维护时可直接采用高压气从背风面吹扫即可完成清理，无需拆解芯体。介质流道内部采用多回路并联设计，可降低介质在流道内的流通阻力，减少循环泵的工作负载，流道内壁做了钝化处理，可适配常规乙二醇冷却液、液压油等多种换热介质，降低不同回路应用时的介质兼容性风险。
