风道调节用闸板式刀身结构件

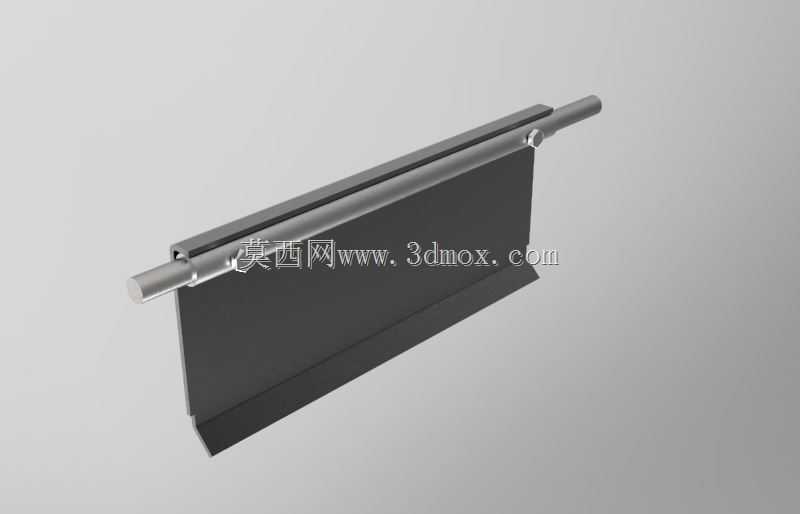

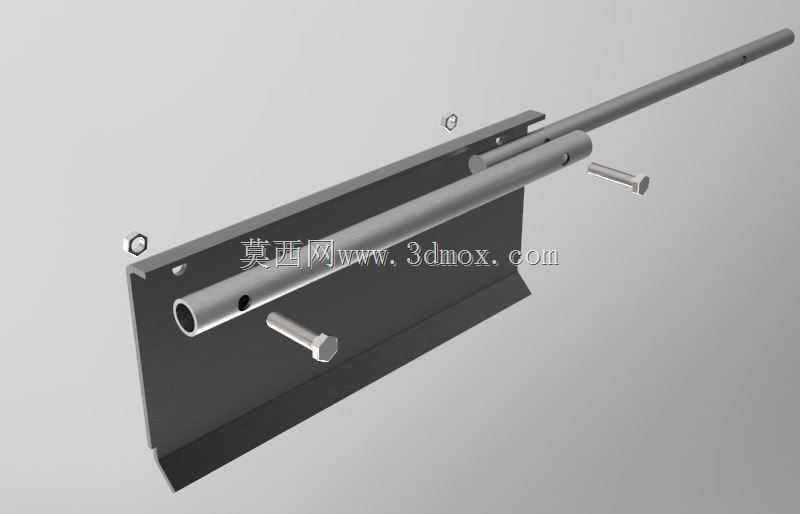

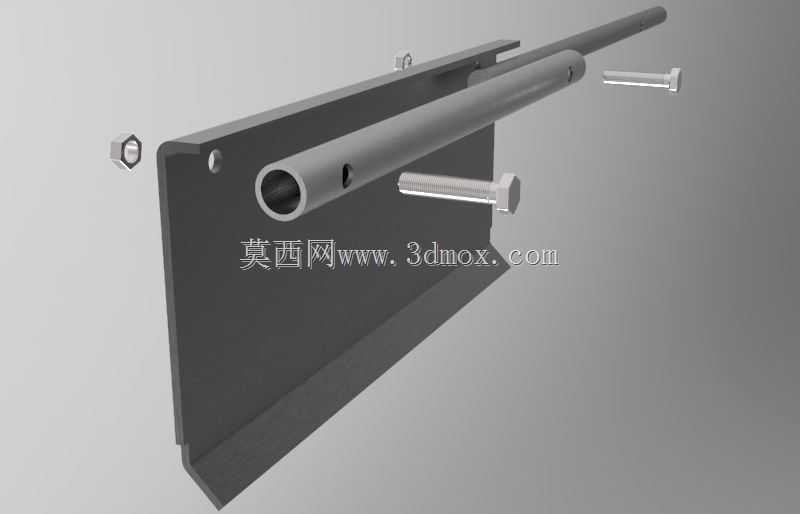

　　该结构件主要应用于工业通风系统、工艺风路的通断控制场景，在涂装线送风段、除尘系统支管、烘干设备风路切换位置都能见到这类构件的身影，核心作用是通过直线位移动作，完成空气通路的开启与封闭，实现风路流量的通断控制，相比蝶阀类调节构件，这类平板式闸板结构在完全关闭状态下的密封冗余量更大，适合对风路截断密封性有一定要求、不需要频繁调节开度的工况。从结构设计来看，构件主体为薄型平板结构，平板边缘做了折边强化处理，避免大尺寸薄板在风压作用下产生形变翘曲，影响闭合时的密封贴合度；平板两侧贯穿布置的圆轴为动作导向与受力承载部件，圆轴与平板主体采用铆接加焊接的复合连接方式，保证往复推拉动作下连接位置不会出现松脱，圆轴的伸出端作为驱动连接位，可对接气缸、

　　电动推杆或者手动操作手柄，将外部驱动力传递到闸板主体，带动平板沿导向方向做直线往复运动。设计阶段需要重点考量几个边界条件：首先是平板的平面度公差，安装后平板与风道侧壁的密封槽配合间隙需要控制在合理范围，间隙过大会导致关闭状态下漏风率超标，间隙过小则会增大动作阻力，甚至出现卡滞；其次是导向圆轴的同轴度要求，两根圆轴的轴线需要保持平行，且与平板平面保持垂直，否则动作过程中圆轴与导向套之间会出现偏磨，长期运行后会出现动作卡顿、密封失效的问题。外形尺寸方面，平板主体的有效遮挡尺寸需要匹配对应风道的通流截面尺寸，每边预留足够的密封搭接量，避免闭合状态下边缘漏风；圆轴的伸出长度需要匹配驱动部件的安装距离，同时预留足够的行程余量，

　　保证闸板完全开启时不会遮挡通流截面，完全关闭时能完全覆盖通流口。安装边界上，该构件需要配套对应的导向套与密封件使用，导向套固定在风道壳体上，为圆轴提供滑动支撑同时减少风路泄漏，平板边缘可粘贴密封胶条，在闭合时与风道端面贴合实现密封；驱动端的连接需要预留一定的浮动量，抵消加工与安装过程中产生的位置偏差，避免动作过程中出现憋劲的情况。实际应用中，这类结构的维护成本较低，易损件主要是导向套与密封胶条，日常巡检只需要检查圆轴表面的润滑状态、平板是否出现形变锈蚀即可，相比多叶片的风阀结构，故障点更少，适合在含尘量较高的风路中使用，不容易出现积尘卡滞的问题。设计建模过程中，需要重点验证平板在额定风压下的形变量，通过加强折边的结构设计，在不增加整体板材厚度的前提下提升结构刚性，降低构件整体重量，减小驱动部件的出力需求；同时圆轴与平板的连接位置需要做应力分散处理，避免应力集中导致长期往复动作下连接位置出现开裂。
