航空发动机离心式叶轮结构设计

　　这款离心式叶轮主要应用于航空类小型燃气涡轮动力装置的压气机段，是动力系统中完成动能与压力能转换的核心做功部件，直接决定了整台动力装置的增压比、工作效率与稳定运行边界。在实际装机场景中，该叶轮装配于压气机转子轴端，随主轴以数万转每分钟的转速持续运转，将轴向进入的来流空气通过叶片流道完成径向转向与动能提升，后续经扩压器结构将高速气流的动能转化为压力势能，为燃烧室提供满足压力与流量要求的压缩空气，保障燃料充分燃烧与整机推力输出。

　　从结构设计逻辑来看，该叶轮采用半开式径向叶片布局，叶片型线为后弯式空间曲面设计，每一片叶片的进出口安装角都经过流场迭代优化，在设计转速工况下可以有效降低叶道内的气流分离损失，兼顾高转速下的结构强度与气动效率。叶轮轮盘主体采用一体化成型结构，中心设置带定位止口的轴孔，用于与转子轴实现过盈配合装配，轴孔周边预留平衡去重区域，方便完成动平衡校正时的材料去除，避免高速运转时产生过大的振动载荷。叶片前缘做了小圆角钝化处理，能够降低来流扰动下的前缘激波强度，同时提升叶片抗异物冲击的能力，适应航空动力装置复杂的进气环境；叶片尾缘则做了厚度渐变收窄设计，减少尾迹涡流带来的流动损失，提升下游流场的均匀性。

　　在安装边界与尺寸匹配层面，该叶轮的轴向定位尺寸严格匹配压气机机匣的内部装配空间，轮盘背面与压气机后封严件的间隙控制在合理范围内，既避免运转过程中发生动静件碰磨，又能减少级间漏气损失提升容积效率。叶轮外径与扩压器内径的径向间隙经过多轮试验校准，间隙过大会导致气流泄漏量上升降低整机效率，间隙过小则容易在热态工况下因为零部件热膨胀发生碰磨故障。叶片顶端与机匣内壁的叶尖间隙同样经过热变形匹配计算，覆盖从冷态启动到额定工况全温度区间的变形量，保障全工况下的运行安全性。

　　从实际功能特性来看，该叶轮的曲面流道设计可以在较宽的流量范围内保持稳定的增压能力，在动力装置加速、减速等变工况过程中，不容易发生喘振、堵塞等失速现象，提升了动力系统的工作稳定性。轮盘的厚度分布从中心轴孔处向外缘逐渐减薄，既保证了中心高应力区域的结构强度，能够承受高速旋转带来的巨大离心载荷，又尽可能控制了叶轮整体重量，降低转子系统的转动惯量，提升动力装置的响应速度。叶片与轮盘的连接区域做了大圆角过渡处理，有效降低应力集中系数，避免在长期交变载荷作用下出现疲劳裂纹，提升部件的使用寿命。

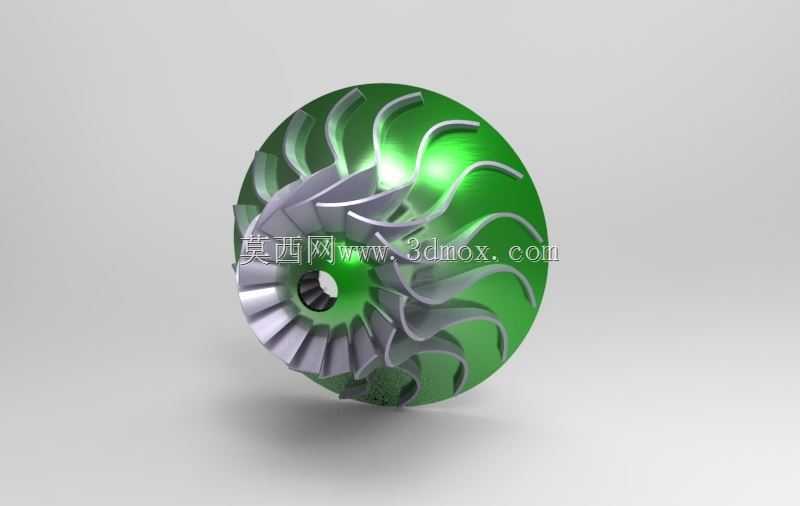

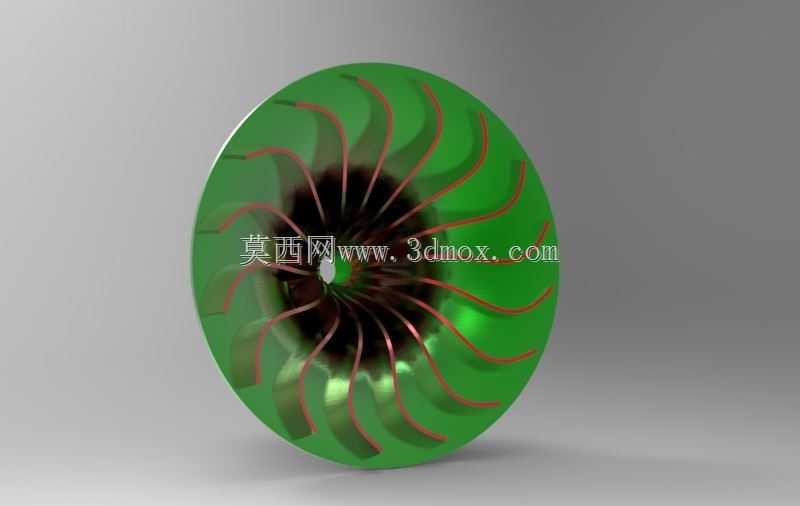

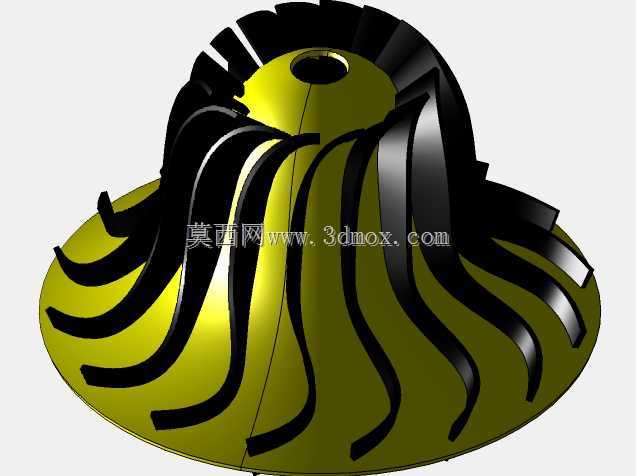

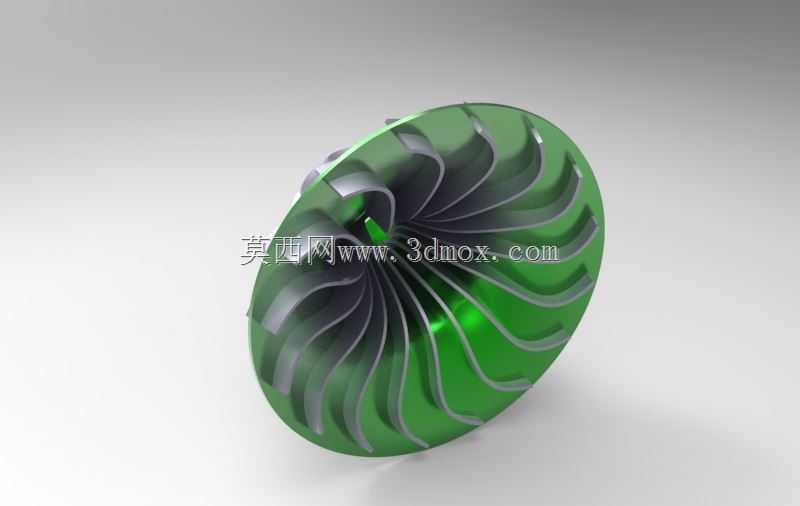

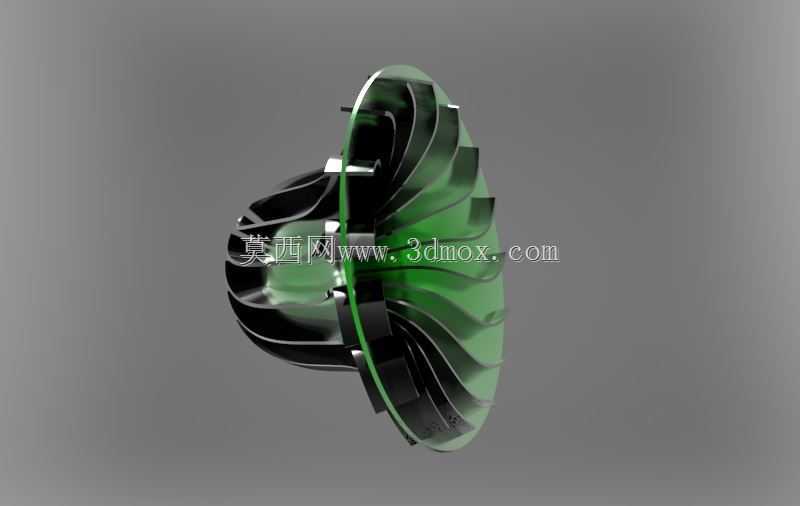

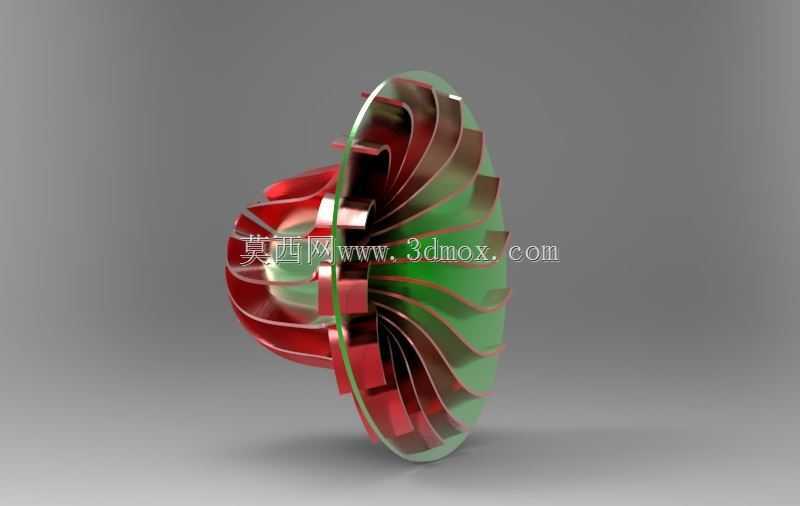

　　在建模实现过程中，该叶轮的叶片型线通过点云数据拟合生成，每一个截面的型值点都对应气动计算给出的流道坐标，曲面构建过程中保证了型面的G2连续，避免出现局部曲率突变导致的应力集中或者流道内气流扰动。轮盘部分的结构特征全部采用参数化建模方式，轴孔直径、止口尺寸、轮盘厚度等关键参数都设置了可调整的参数接口，方便后续根据不同装机功率需求进行尺寸迭代，不需要重新构建整体模型就能快速完成改型设计。建模过程中还同步考虑了后续加工工艺的可行性，叶片型面的曲率变化满足五轴铣削的加工路径要求，不存在加工负角区域，不需要拆分零件就能完成整体加工，减少了装配带来的累积误差。
