星型排布六缸活塞连杆组结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456852

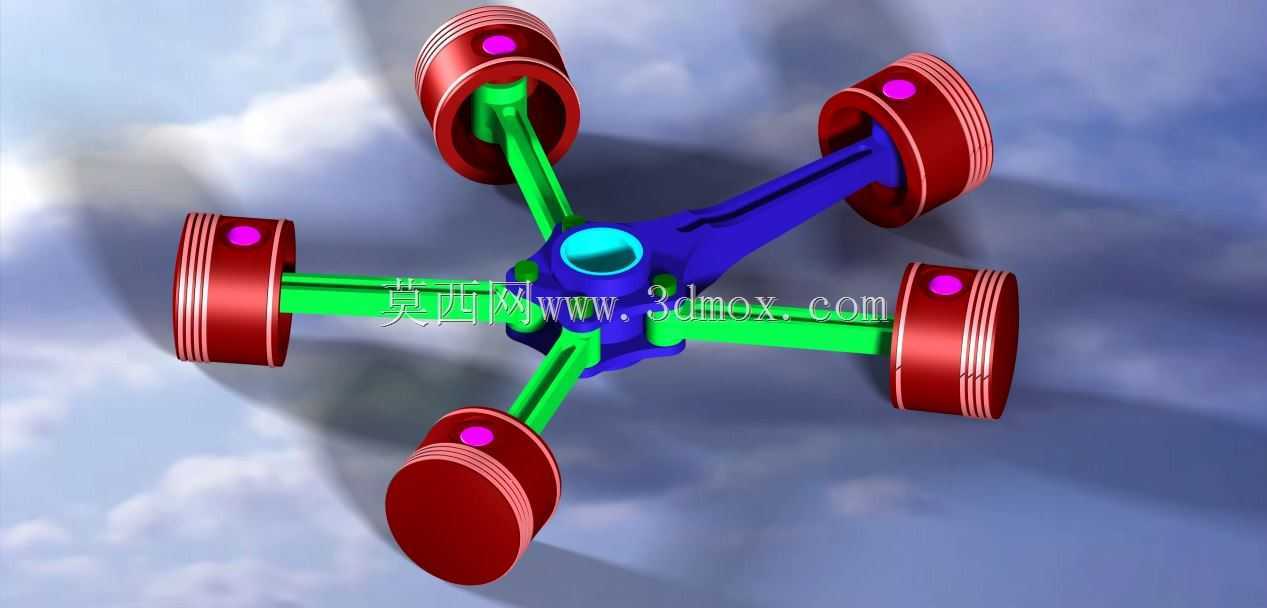

  • 星型排布六缸活塞连杆组结构设计

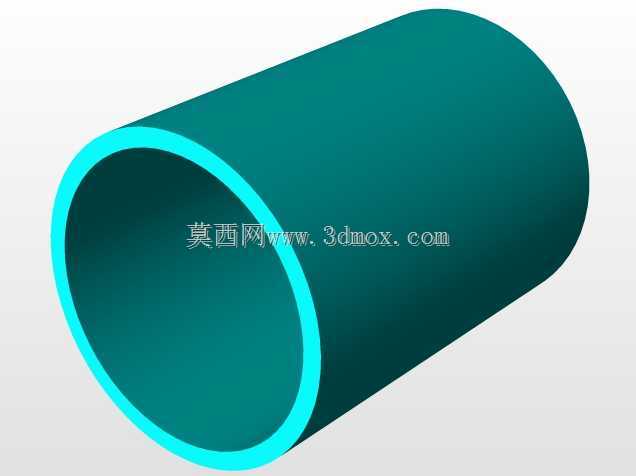

  • 星型排布六缸活塞连杆组结构设计

  这套星型布局的活塞连杆组件,最初是为小型航空活塞发动机做原理验证时搭建的结构,后续也可适配小排量往复式压缩机、多缸高压柱塞泵的核心运动单元设计参考。不同于直列、V型排布的活塞组,六组活塞沿中心曲柄轴呈60度等角放射状布置,这种结构最大的优势是单圈做功冲程分布更均匀,曲轴运转时的一阶、二阶往复惯性力可通过连杆角度的对称排布实现大部分自平衡,能大幅降低整机运转时的振动幅值,减少额外平衡块的配置重量,对提升动力单元的功率密度有明显帮助。

  从实际应用场景来看,这类星型活塞结构早年广泛应用在轻型通航飞机的动力系统中,紧凑的径向布局可以在相同排量下缩短整机轴向长度,适配航空器对动力单元迎风面积、安装轴向尺寸的严苛要求;在工业领域,同结构的多缸活塞组件也常被用在高压无油空压机、多联柱塞计量泵上,均匀分布的活塞可以输出脉动更小的连续压力介质,避免单缸泵输出压力波动大导致的管路震颤、计量精度偏差问题。

  设计这套结构时,首先要确定的是中心曲柄的偏心距,也就是活塞的实际行程,偏心距直接决定了活塞的往复运动行程长度,需要和预设的排量、额定转速做匹配:转速越高的工况,偏心距要适当缩小,降低活塞往复运动的线速度,减少活塞环与缸壁的摩擦损耗;如果是高压工况,就要适当加大活塞销与连杆小头的配合接触面积,提升承压能力。连杆采用了等强度的变截面设计,靠近曲柄销的大头端做了加厚加强处理,因为做功冲程中连杆大头承受的交变冲击载荷远大于小头端,杆身从大头到小头平滑过渡收窄,既保证了结构强度,又尽可能降低了连杆自身的往复运动质量,减少惯性力带来的载荷冲击。

  活塞本体采用了典型的筒式活塞结构,头部预留了三道环槽,最上方两道为气环槽,用来密封缸内的高压介质,最下方一道为油环槽,用来刮除缸壁上多余的润滑油,避免润滑油进入做功腔或者压缩腔。活塞顶部做了微凸的弧面设计,一方面可以适配燃烧室的挤气需求,在发动机应用场景下提升混合气的湍流强度,改善燃烧效率;另一方面凸面结构也能提升活塞顶部的结构强度,承受高压燃气冲击时不易出现形变。活塞销采用全浮式设计,销座处做了局部加厚,通过卡簧限制活塞销的轴向窜动,避免工作过程中销子脱出刮蹭缸壁。

  安装边界方面,这套组件的所有活塞销孔中心到中心曲柄轴线的距离为固定值,对应的缸体安装孔需要沿中心轴线呈60度等角分布,每个缸孔的同轴度公差需要控制在0.02mm以内,否则会出现活塞偏磨、连杆受侧向力异常磨损的问题。中心曲柄的输出端预留了标准的键槽连接位,可以直接连接飞轮或者动力输出轴,曲柄的轴向定位需要在两端配置对应的推力轴承,承受运转过程中可能出现的轴向窜动力。需要注意的是,这种星型排布的活塞组对润滑系统的要求比直列结构更高,因为下方的活塞连杆组件会受到上方回落润滑油的影响,设计时需要在中心曲柄腔设置合理的回油通道,避免润滑油在曲轴箱内堆积,造成运转阻力增大、润滑油异常消耗的问题。

  从功能特性来看,这套结构的六组活塞交替完成往复行程,每旋转60度就有一组活塞到达上止点,动力输出的连续性远优于单缸、双缸结构,运转时的扭矩波动更小,不需要配置大质量的飞轮就能实现平稳运转,对需要紧凑动力源的移动设备、小型工业机组来说适配性很强。建模过程中所有运动副的配合间隙都按照实际工程公差设置,活塞与缸壁的间隙、连杆大小头的配合间隙、曲柄销的转动间隙都参考了通用内燃机的设计规范,可直接用于运动仿真、动力学分析,验证不同转速下的惯性力载荷、活塞侧推力分布,为后续的整机结构细化提供准确的参数参考。
