汽车发动机排气歧管结构设计

　　在车用内燃机的排气系统布局中，排气歧管是直接对接气缸盖排气口的核心导流部件，其核心作用是将各气缸燃烧后产生的高温废气有序汇集，输送至下游三元催化器、消声器等后处理单元，最终引导废气排出车体，避免高温高压废气在机舱内无序泄漏，同时为后处理装置提供稳定的气流输入条件。这类部件的应用场景覆盖绝大多数往复式活塞内燃机，不管是乘用车辆的小排量自然吸气、涡轮增压发动机，还是工程机械、农用装备搭载的大排量柴油动力单元，都需要匹配对应结构的排气歧管完成废气导流，部分工业固定式内燃机、小型发电机组的动力单元也会采用同逻辑的歧管结构完成排气引导。

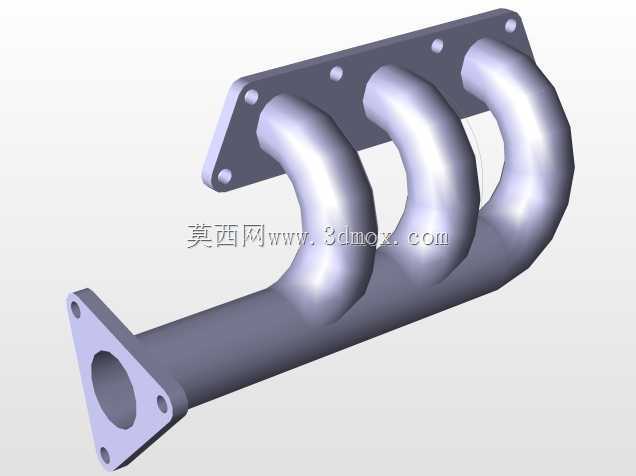

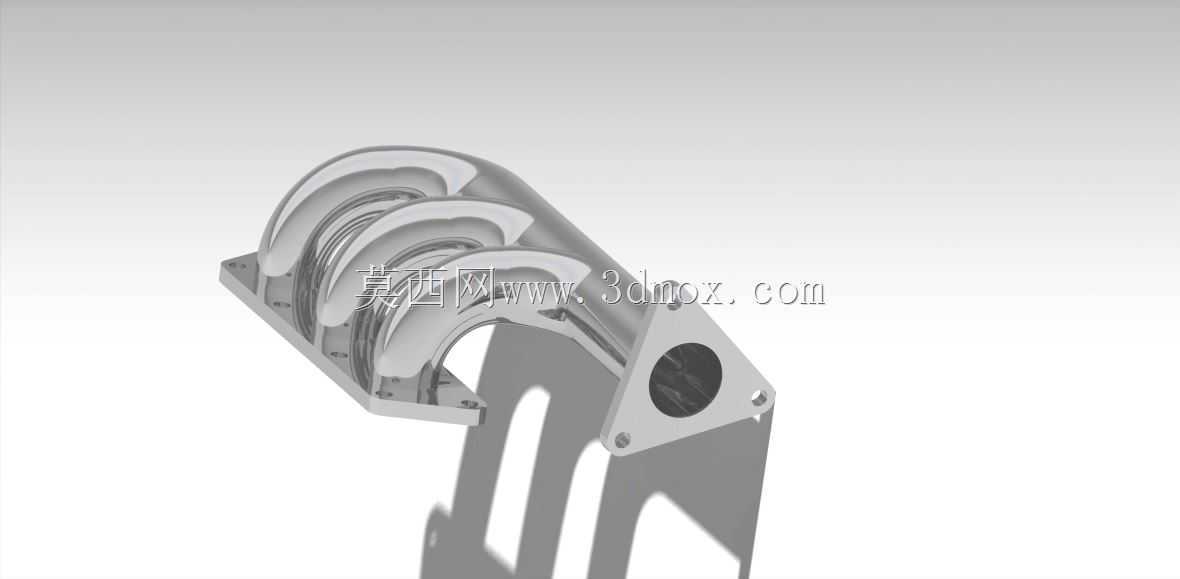

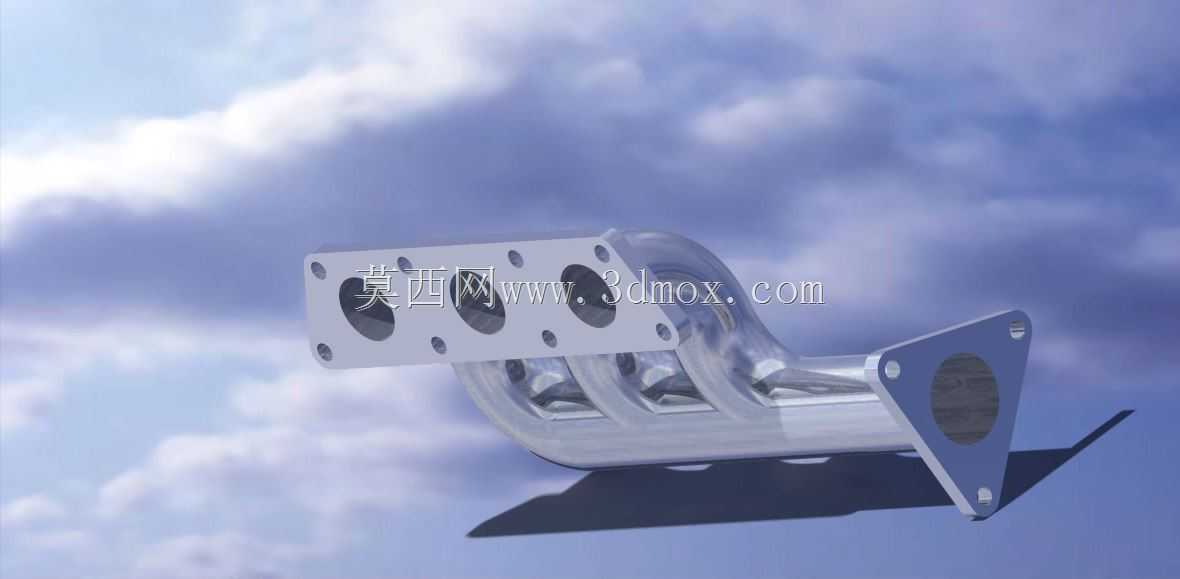

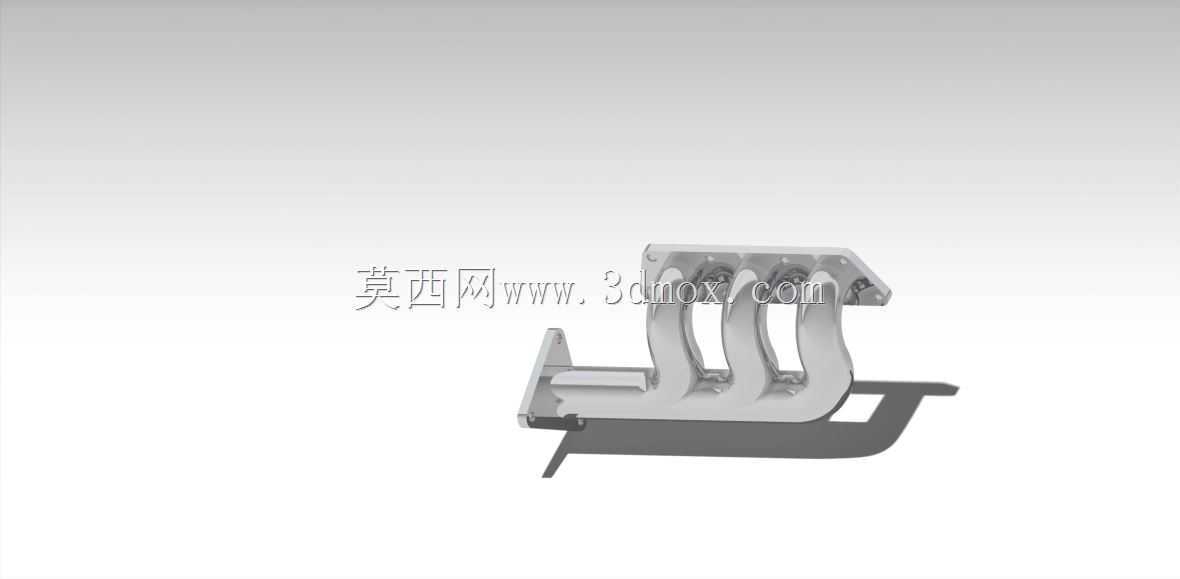

　　从实际功能特性来看，这款排气歧管采用四支路等长优化的管路布局，每一条支路对应一个气缸的排气出口，管路弯折弧度经过流场仿真校核，尽可能降低各缸排气之间的干涉扰动，避免出现排气背压异常升高的问题——要知道排气背压每提升1kPa，发动机的输出扭矩会出现0.8%-1.2%的衰减，同时燃油消耗率会出现对应幅度的上升，因此管路内壁的顺滑过渡、支路交汇处的角度设计，都是结构设计阶段需要反复校核的核心点。歧管的进气端采用一体化多孔法兰结构，法兰面的平面度公差控制在0.1mm以内，法兰上的安装孔位严格匹配气缸盖排气侧的螺栓布局，安装时配合金属复合密封垫片，能够在800-900℃的持续工作温度下保持密封性能，避免高温废气从结合面泄漏，防止机舱内其他橡胶管路、线束被高温废气烤蚀失效。出气端采用三角形法兰对接下游排气总管，法兰面同样做了密封面精整处理，三角布局的螺栓孔能够在较小的安装空间内提供足够的压紧力，保证管路衔接位置的密封可靠性。

　　设计阶段首先要明确安装边界约束：进气侧法兰的安装孔位坐标完全对齐气缸盖排气口的位置度要求，整体管路的外轮廓需要避让机舱内的防火墙、转向助力管路、冷却水管路以及发动机悬置结构，避免发动机运行过程中出现振动干涉；管路的壁厚选择3.5mm的耐热铸钢或者不锈钢材质，既能够承受排气脉冲带来的交变应力，也能在高温工况下保持足够的结构强度，避免长期使用后出现开裂、变形问题。歧管的支管弯折处采用大圆弧过渡设计，避免直角弯折带来的气流阻力陡增，同时减少气流在弯折处形成的紊流噪音，对整车NVH性能的提升也有一定辅助作用。在安装匹配层面，这款歧管的整体安装高度、横向宽度都适配直列四缸发动机的机舱布局，不需要对周边附属部件做额外的改装调整，安装时按照对角线顺序分次拧紧法兰螺栓，保证密封垫片受力均匀，就能达到设计要求的密封效果。另外，歧管的结构设计也考虑了热胀冷缩的变形量，管路的弯折段预留了一定的形变补偿空间，避免发动机从冷机状态快速升至工作温度时，热膨胀带来的内应力导致法兰面翘曲、管路焊缝开裂等失效问题，在台架验证阶段，这类结构需要经过上千次冷热冲击循环测试，保证结构可靠性满足全生命周期的使用要求。
