工业用框架式散热换热支撑结构

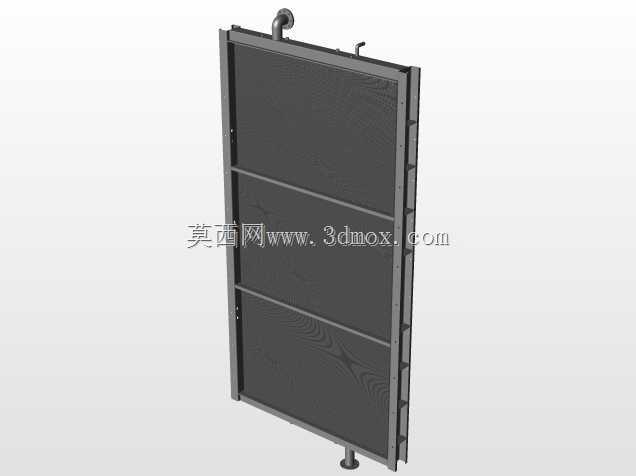

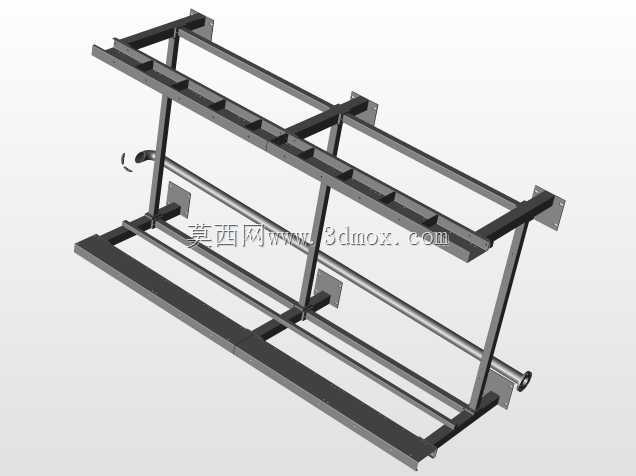

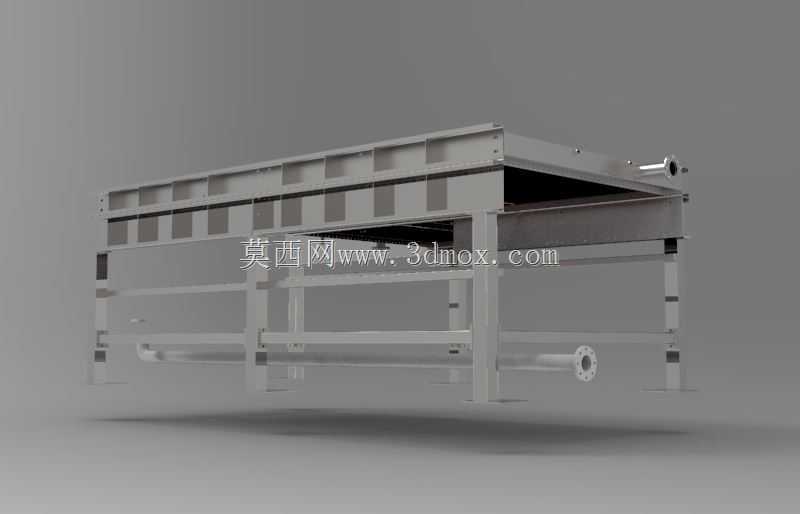

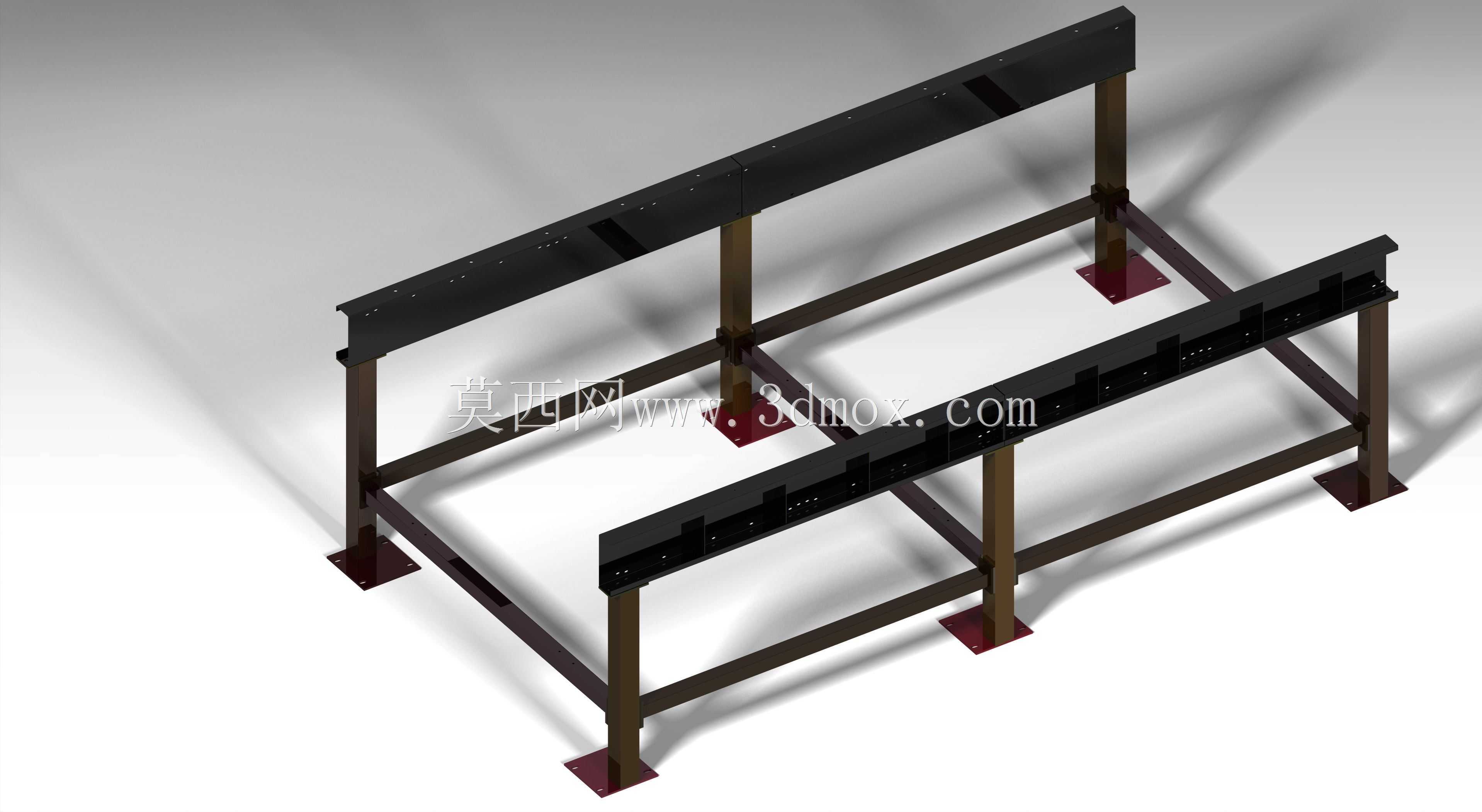

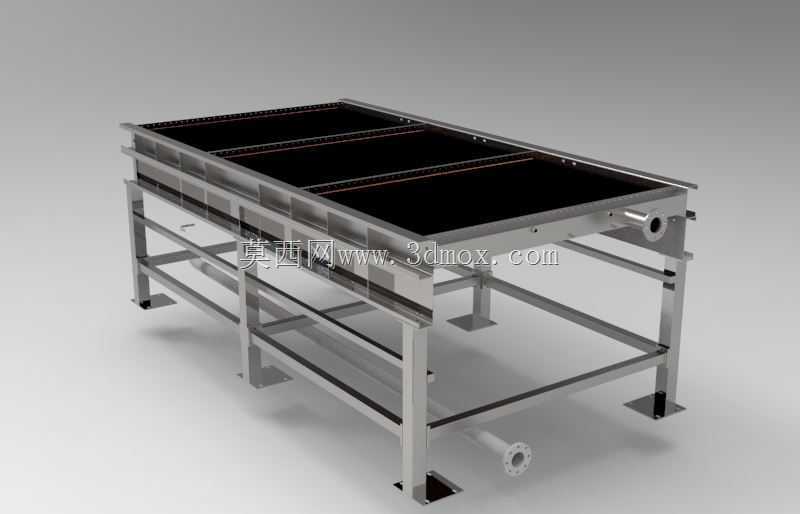

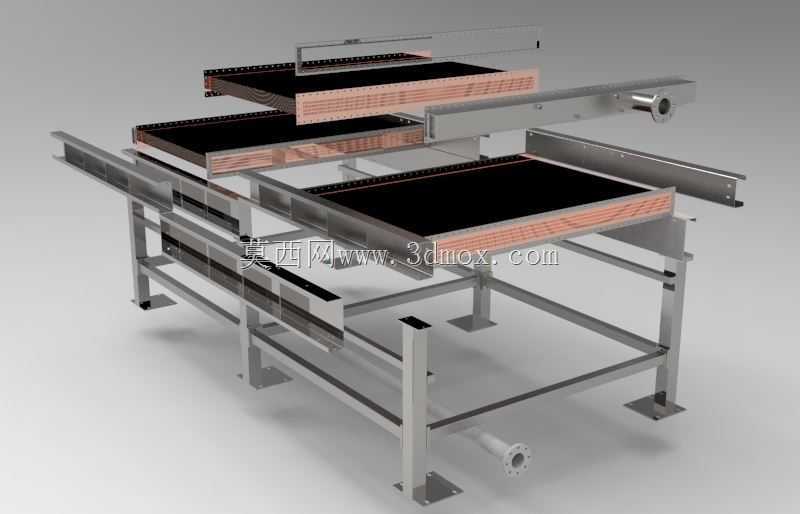

　　这套框架式散热换热结构，主要面向工业生产场景里的介质换热环节配套使用，常见于厂房集中供暖系统、工业循环冷却管路、生产工艺余热回收段的换热单元承载，不少中小型化工生产车间的流体换热工位、暖通配套的换热机组安装场景里，都能见到这类支撑结构的实际应用。它的核心作用是为上方排布的换热管路、散热翅片组提供稳定的承载支撑，同时预留出足够的底部检修空间，方便运维人员定期检查管路接口密封情况、清理散热表面积攒的工业粉尘，避免积灰过多降低换热效率。从结构设计逻辑来看，整体采用分体式框架排布，两根平行设置的顶部承载梁作为核心受力部件，梁体上预先加工了等距排布的安装孔位，这些孔位的位置精度直接决定了后续换热组件安装后的同轴度，

　　设计时特意将孔位公差控制在±0.2mm范围内，既可以适配不同长度规格的散热排管安装，也能抵消现场安装时的基础沉降带来的微小位移。支撑立柱采用矩形截面型材制作，相比同截面积的圆管，矩形型材的抗侧弯性能更优，能承受换热管路充水后的整体重量带来的侧向弯矩，尤其是当换热介质为高温水或者导热油时，管路热胀冷缩产生的轴向推力，也能通过立柱与横梁的刚性连接节点均匀分散到整个框架结构上，避免局部应力集中导致的焊缝开裂。底部的安装脚座采用加宽的方形钢板设计，每个脚座上预留两个膨胀螺栓安装孔，安装时可以直接固定在混凝土基础或者钢制设备平台上，脚座与立柱之间采用满焊连接，焊脚高度经过核算，完全能满足满载工况下的抗剪切要求，同时脚座的接触面做了铣平处理，

　　保证安装后框架整体的水平度偏差不超过千分之一，避免上方换热组件安装后出现倾斜，导致介质流通不畅影响换热效率。在设计过程中，特意将两组承载梁的间距做了优化，既保证了下方的操作空间足够运维人员侧身进入进行管路检修，又不会因为间距过大导致横梁跨距过长，出现满载下的挠度超标问题，经过受力校核，当单根横梁承载额定重量的换热组件时，横梁中部的最大挠度控制在允许范围内，不会因为长期受力出现永久性变形。框架的横向连接杆件设置在立柱中下部位置，一方面可以增强整个框架的抗扭性能，避免设备运行时管路振动导致框架整体晃动，另一方面也不会遮挡换热组件下方的散热通风路径，保证空气可以自然流经散热翅片表面，带走换热过程中散发的多余热量。从安装边界来看，

　　这套结构的整体占地尺寸经过紧凑化设计，不需要占用过大的车间场地，安装时只需要保证基础平面的平整度符合要求，将脚座的膨胀螺栓紧固到位即可完成主体框架的安装，后续的换热管路、散热组件都可以通过梁体上的预留孔位直接固定，不需要现场额外钻孔加工，能大幅缩短现场安装的施工周期。另外在结构细节上，所有型材的尖锐棱边都做了倒角处理，避免安装和运维过程中划伤操作人员，焊缝位置都做了焊渣清理和防锈处理，能适应车间内相对潮湿或者有轻微腐蚀的工况环境，延长整体结构的使用寿命。实际使用过程中，这类框架结构不需要额外的维护，只需要在每次设备大修时检查螺栓紧固情况和焊缝是否有开裂迹象即可，整体的可靠性非常高，能适配多种不同规格的管翅式散热换热组件安装，不管是用于车间采暖的蒸汽散热排，还是用于循环水冷却的换热排管，都可以通过调整安装孔位的固定位置来完成适配，不需要重新设计制作支撑结构，通用性较强。
