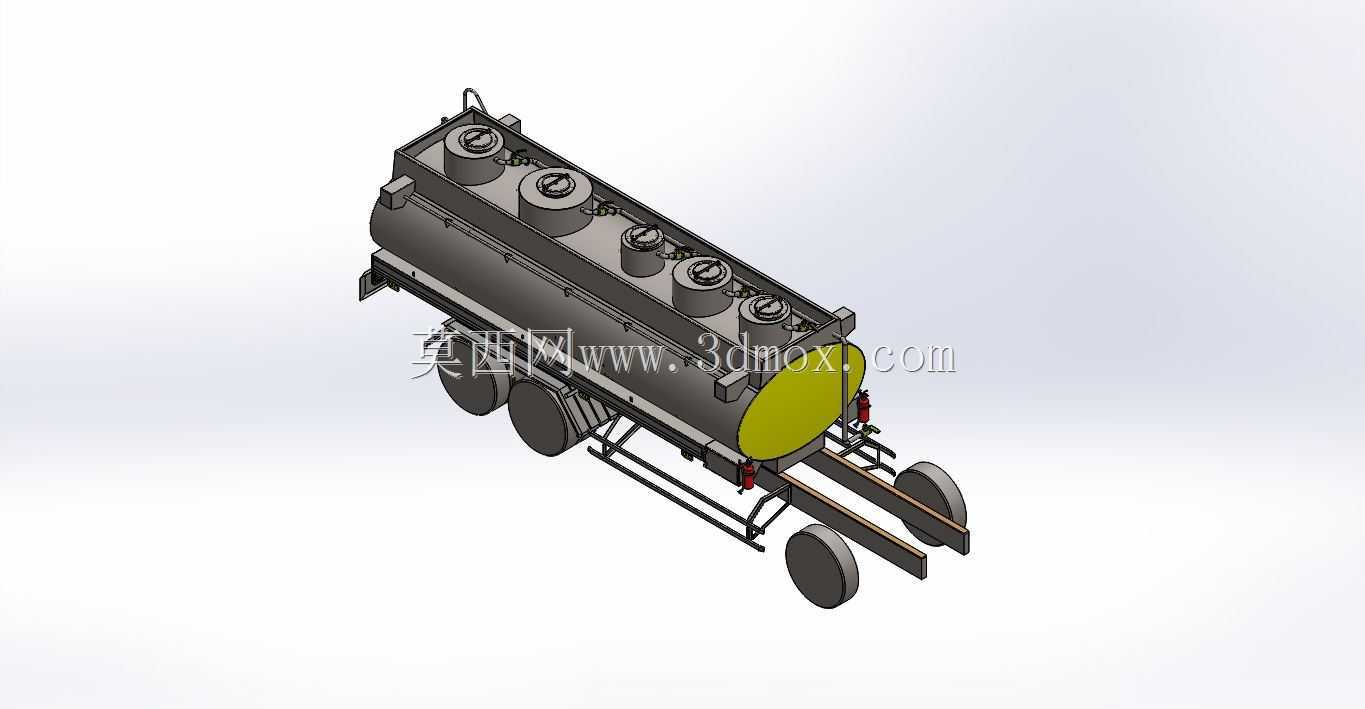

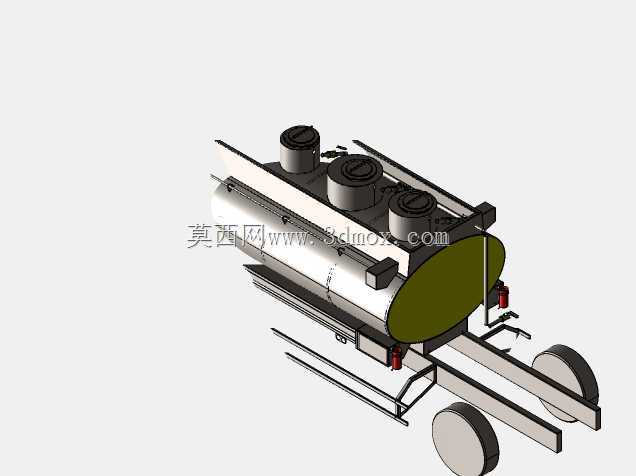

希泰克19立方罐式运输半挂罐体结构

　　该罐体结构针对散装液态物料公路运输场景设计，匹配常规重型半挂牵引车的挂载接口，可适配成品油、普通液态化工介质、净水类非危化品的中长途转运作业，在成品油配送、市政供水转运、普通工业液态原料调拨场景中具备较高适配性。罐体主体采用卧式圆筒形承压结构设计，筒身采用等壁厚卷制焊接成型，两端采用标准椭圆封头做密封处理，相比平封头结构可降低内部介质晃动带来的应力集中，同时在同等容积下控制整体总长，满足公路货运的外廓尺寸限值要求。罐体顶部沿轴向均匀布置多组人孔与灌装接口，每组接口配套独立密封锁紧结构，可满足不同分仓介质的独立灌装与卸料作业需求，人孔周边设置凸起防护围堰，避免灌装溢洒的介质沿罐壁流淌至行走机构区域。罐体尾部设置卸料操作舱，

　　内置卸料管路、阀门操作组与安全泄放装置，操作平台采用防滑花纹钢板铺设，周边设置可折叠防护栏杆，满足现场作业人员的操作安全防护要求。罐体下部通过整体式副车架与行走机构连接，副车架采用纵梁横梁焊接结构，纵梁截面选用变高度工字钢结构，在牵引销位置与悬架安装位置做局部加强，匹配多轴重载空气悬架或钢板弹簧悬架的安装接口，可根据运输总质量需求选择单胎或双胎配置的车轴总成。罐体侧面设置贯通式防护栏与爬梯结构，爬梯采用防滑踏步设计，从车架侧部延伸至顶部操作平台，满足日常检修与灌装作业的人员通行需求，侧面防护栏同时可遮挡管路附件，避免行驶过程中飞溅物对罐体附件造成损伤。设计过程中针对罐体的支撑位置做了载荷分布校核，

　　将鞍座支撑点设置在罐体弯矩分布最优位置，降低满载状态下罐体的局部应力，同时在罐体内部设置多道横向防浪板，防浪板开设过流孔与过人孔，既可以削弱车辆启停、转向过程中内部介质的晃动冲击，也方便后期检修人员进入罐体内部做清洁与探伤作业。罐体的安装边界充分考虑常规半挂牵引车的匹配尺寸，牵引销位置符合通用半挂挂载标准，离去角、转弯半径相关尺寸满足公路货运车辆的通行要求，罐体离地高度在满载状态下仍可满足常规道路的通过性需求，避免复杂路况下罐体底部发生磕碰。所有外部附件的布置均避开了车辆行驶过程中的气流紊流区，同时预留了反光标识、侧标志灯、后尾灯等安全配件的安装位置，可满足道路运输车辆的安全规范要求。
