日野自卸车货厢及底盘附属结构设计

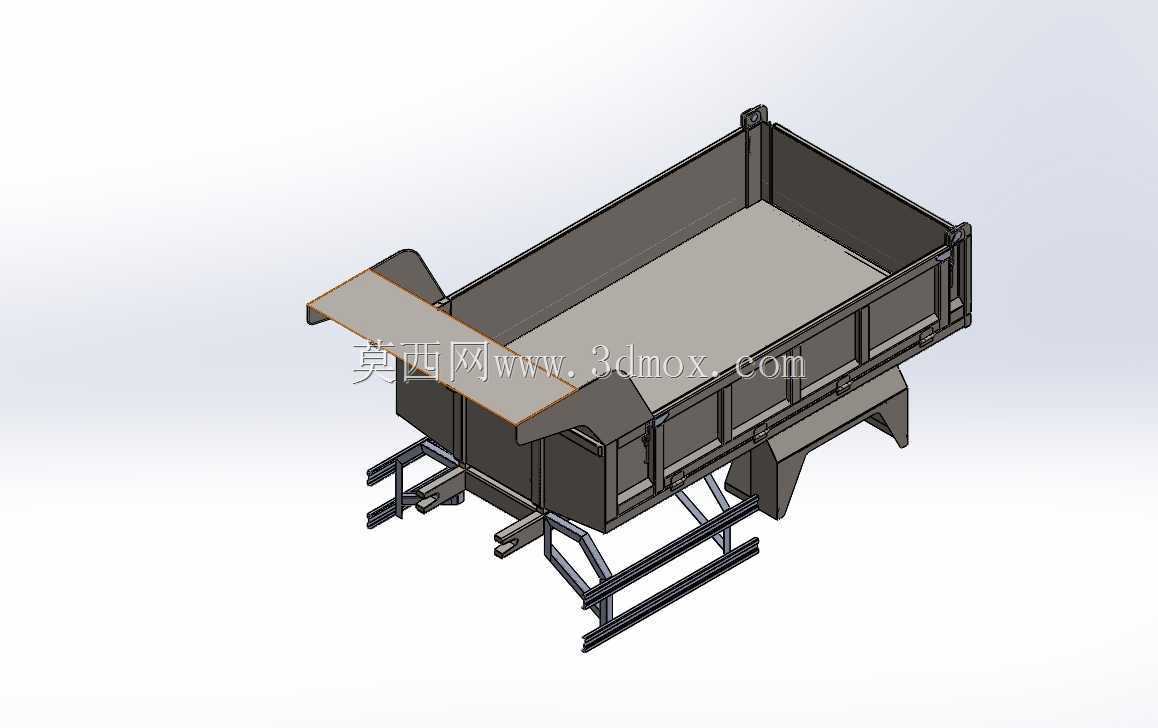

　　本次呈现的是日野品牌自卸卡车的上装货厢与底盘连接段结构，这类结构广泛应用于城建渣土运输、矿山散料转运、工程建材配送等场景，是工程类商用车完成散状物料承载、装卸作业的核心功能部件。从实际作业场景来看，这类自卸货厢需要适配非铺装路面的颠簸工况，同时满足频繁举升卸货的强度要求，设计过程中首先要明确货厢的有效承载容积，结合日野底盘的车架宽度、轴距参数确定安装边界，货厢整体宽度不能超出底盘车架两侧的防护栏安装位，长度方向要预留出驾驶室后方的安全间隙，避免举升过程中货厢前端与驾驶室后部发生干涉。

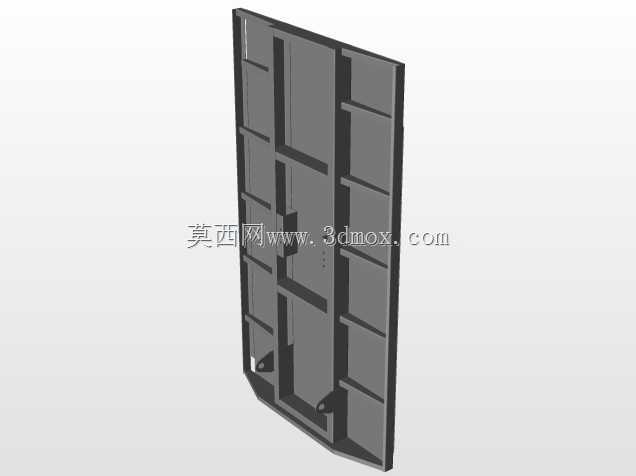

　　从功能特性来看，该货厢采用栏板与底板一体化的焊接结构，厢体侧板设置了多道横向加强筋，应对散料堆积时的侧向外张力，底板采用加厚钢板拼接，底部铺设了纵梁与底盘副车架连接，保证承载时的力传导均匀，不会出现局部应力集中导致的底板变形。货厢前端设置了挡料板延伸结构，避免举升卸货时物料向前滑落砸向驾驶室举升机构，两侧的下防护支架预留了侧防护栏、脚踏板的安装孔位，符合道路行驶的安全防护要求，尾部的铰接座结构直接匹配自卸车的举升翻转支点，与底盘上的举升油缸安装位同轴度公差控制在合理范围，保证举升动作顺畅无卡滞。

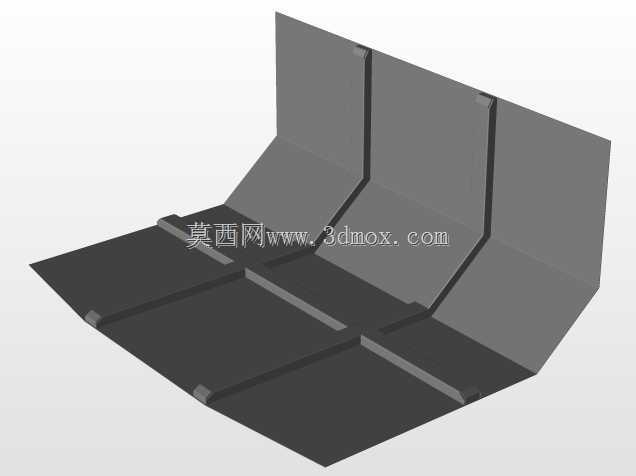

　　设计思路上优先考虑了工况适应性，针对散料运输过程中常见的物料砸击、磨损问题，货厢底板与侧板的连接角位做了圆弧过渡处理，既减少了物料残留，也避免了直角位置的应力集中开裂问题；副车架与底盘主车架的连接位置设置了缓冲垫块安装位，能够过滤行驶过程中货厢与底盘之间的刚性冲击，延长连接螺栓的疲劳寿命。安装边界方面，货厢底部的纵梁开有与底盘副车架匹配的U型螺栓安装槽，安装时不需要对底盘原有结构做打孔改装，直接通过U型螺栓配合压板即可完成固定，两侧的支架预留了挡泥板、侧标志灯的安装点位，符合商用车改装的通用规范。

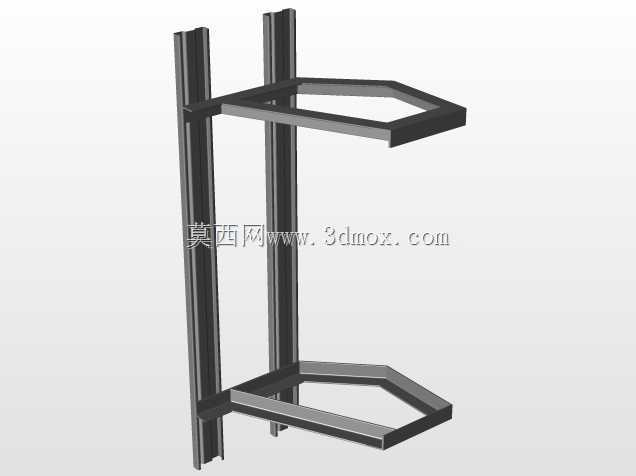

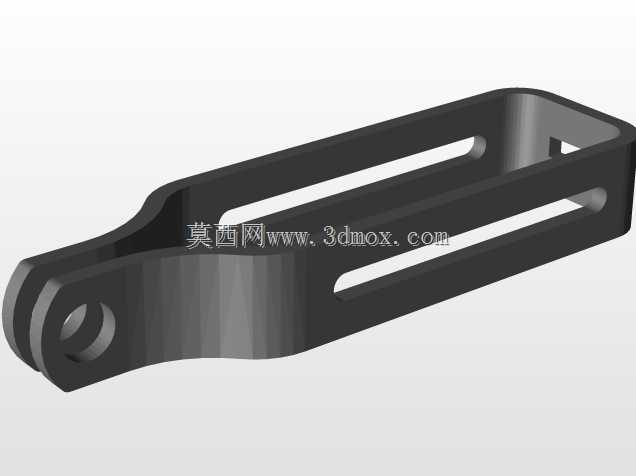

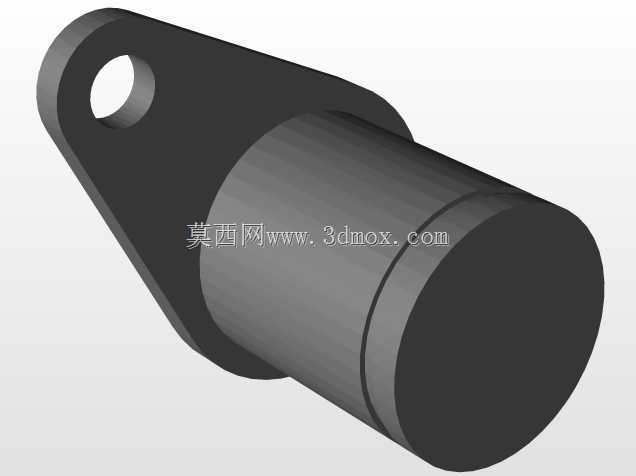

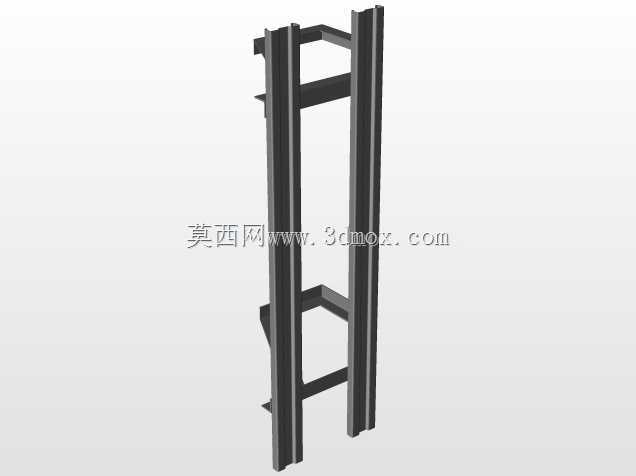

　　从结构细节来看，货厢的侧板上沿做了外翻边设计，既提升了侧板的整体刚度，也能减少装卸物料时对厢体边缘的磕碰损伤，举升机构的连接支座采用加厚钢板焊接后做了倒角处理，避免应力集中导致的支座断裂，底盘两侧的附属支架采用槽型钢焊接结构，既可以作为上车脚踏的支撑骨架，也能固定气路、油路管线，避免管线在行驶过程中晃动磨损。整个结构的设计完全贴合日野自卸卡车的原有底盘参数，不需要额外调整底盘布局即可完成上装装配，能够满足10-15吨级散料运输的承载需求，举升卸货时的翻转角度设计覆盖了常见散料的安息角，保证卸货时物料能够完全滑出，不会出现大量残留需要人工清理的情况。
