90方产能商混站成套生产设备结构

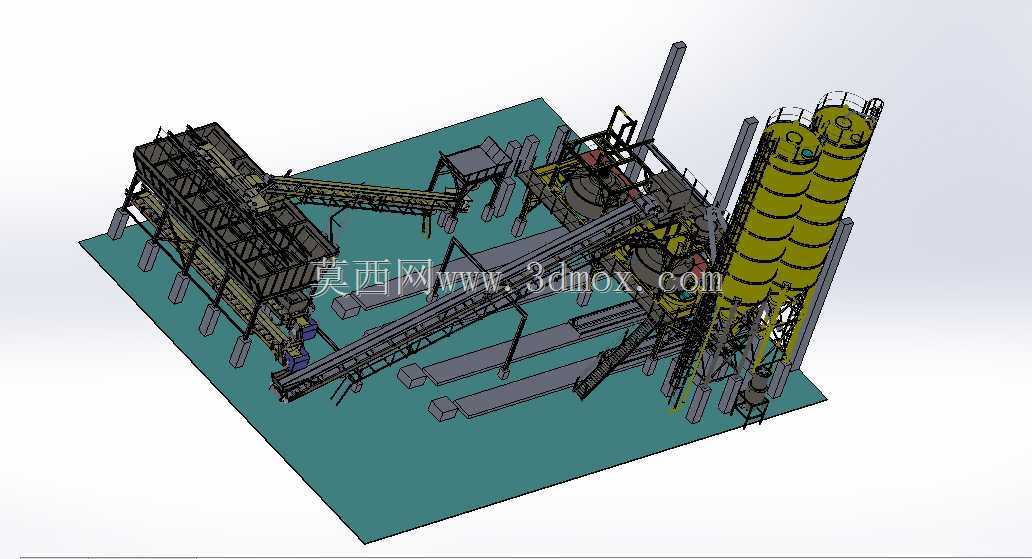

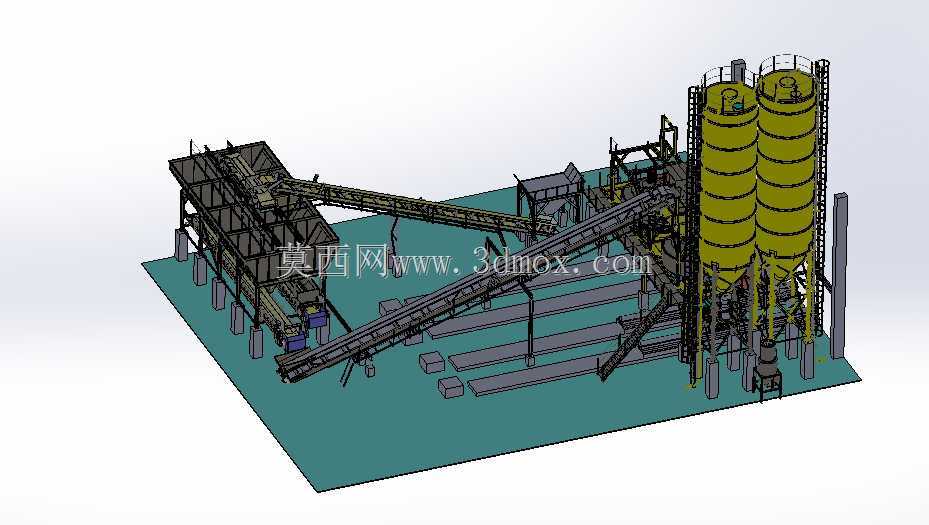

　　这套每小时额定产出90立方米成品混凝土的搅拌站成套结构，主要面向城镇中小型商品混凝土供应点、县域基建项目配套拌合点、中小型预制构件厂的固定生产场景设计，也可适配工期超过18个月的大型公路、房建项目的现场驻点拌合需求，相比移动拌合站具备更高的生产稳定性与计量精度，相比大型双线搅拌站占地更小、投入成本更低，适配中等规模的混凝土供应需求。整套设备采用模块化分层布局，从功能分区上可划分为骨料配料存储区、斜皮带输送单元、粉料存储供给单元、计量搅拌主楼、成品出料区五个核心部分，各模块之间通过钢结构支架连接固定，现场安装时可按照预设的安装定位点依次拼接，减少现场焊接与非标加工的工作量。骨料配料区设置多组独立料仓，可分别存储不同粒径的碎石、卵石、

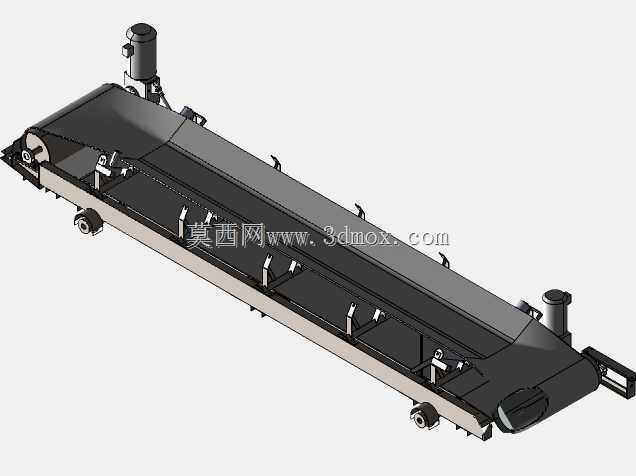

　　机制砂等骨料，每个料仓下方配备独立的计量斗，按照预设配比完成骨料的精准称重后，通过平皮带汇总输送至斜皮带接料端，斜皮带采用密闭式桁架结构设计，可减少输送过程中的骨料撒漏与扬尘，倾斜角度根据现场场地高差可在合理范围内调整，皮带两侧设置检修走道与防护栏，方便日常巡检与托辊更换作业。粉料存储单元配置两座立式粉料仓，可分别存储水泥、粉煤灰、矿粉等粉状胶凝材料，仓顶设置除尘装置与压力安全阀，避免进料过程中粉尘外溢与仓内压力过高，仓体下部采用锥斗设计，配合破拱装置防止粉料结拱堵料，粉料通过螺旋输送机输送至主楼的粉料计量斗内，水与外加剂则分别通过独立的泵送管路输送至对应的计量斗，所有物料的计量过程均采用独立称重结构，减少物料间的计量干扰，

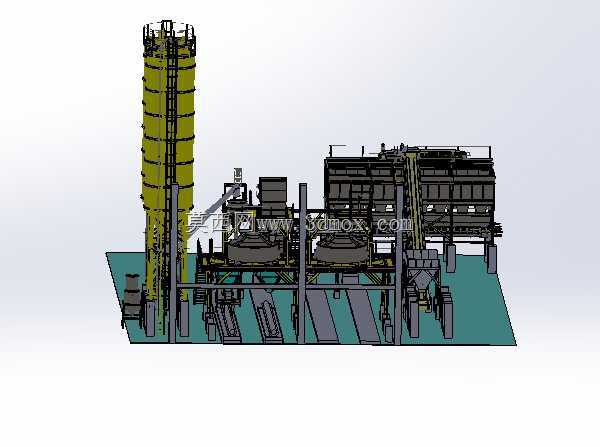

　　保障配比精度。搅拌主楼采用框架式钢结构支撑，上部设置计量层，依次布置骨料暂存斗、粉料计量斗、水计量斗与外加剂计量斗，计量完成的物料按照设定的投料顺序投入下方的双卧轴搅拌主机内，搅拌主机内部设置交错布置的搅拌叶片与衬板，可在短时间内将不同粒径的骨料、粉料、水与外加剂搅拌成均匀的成品混凝土，搅拌完成后通过主机下方的出料斗将成品混凝土卸入等待的搅拌运输车中。设计过程中充分考虑了设备的安装边界与检修空间，整套设备的安装场地需要做硬化处理，根据各模块的荷载分布设计对应的设备基础，粉料仓基础需要额外考虑风载与满仓时的竖向荷载，斜皮带的支撑柱基础需要避开地下管线与暗沟，设备周边预留不小于4米的环形通道，满足搅拌运输车通行与上料、

　　检修作业的空间需求，各操作平台与走道均设置符合安全规范的防护栏杆与踢脚板，爬梯采用防滑踏步设计，高处作业点设置安全绳挂点。整套结构的管路与线路布置采用分层排布设计，粉料输送管路、水管、外加剂管分别布置在不同的管廊层，电气线路穿镀锌钢管敷设，避免与管路交叉干扰，设备的易损件如搅拌叶片、衬板、皮带托辊、密封件等均采用标准化接口设计，更换时无需对主体结构进行改动，降低后期维护的成本与停机时间。在结构受力设计上，主楼钢结构与粉料仓支架均按照满载工况结合当地常年最大风载、雪载进行受力验算，关键连接节点采用高强螺栓连接，部分受交变荷载的节点增加焊接加固，保障设备长期运行的结构稳定性，骨料仓的侧板采用耐磨钢板制作，减少骨料长期冲刷造成的磨损，斜皮带的受料点设置缓冲托辊与导料槽，降低骨料下落对皮带的冲击。
