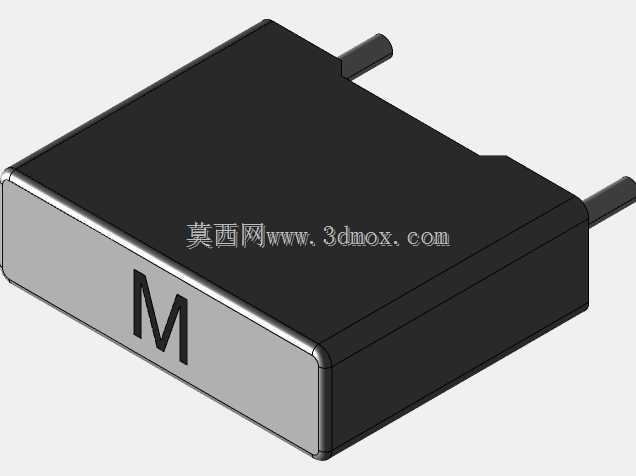

直插式薄膜电容器10x3x8mm规格三维结构

　　在消费类电源板、工业控制驱动板、小功率信号调理电路的PCB布局阶段，直插式薄膜电容的占位精度直接影响后续波峰焊工序的良率，不少刚入行的结构工程师容易忽略这类无源元件的实际安装边界，只参考 datasheet 上的标称长宽高，最后做出来的PCB封装要么引脚孔距偏差导致插装困难，要么元件本体和周边接插件、散热片预留间隙不足，量产时才发现干涉问题，返工成本极高。这个10x3x8mm规格的THT薄膜电容模型，在建模时就完全贴合实际量产元件的尺寸公差做了还原，没有做理想化的直角处理，本体的边角圆弧、引脚的折弯起始位置、引脚伸出本体的长度都和实物一致。从实际应用场景来看，这类小尺寸薄膜电容常用在小功率开关电源的EMI滤波环节、

　　单片机控制板的信号去耦回路、小家电控制板的阻容降压电路中，相比同容量的陶瓷电容，它的温度稳定性更好，容量随直流偏置的变化极小，不会出现陶瓷电容那种电压上去容量掉一半的问题，在对容量精度要求稍高的交流小信号回路里优势明显。设计这个模型的时候，首先确定的是安装基准面，也就是电容本体贴装PCB的底面，所有尺寸都从这个基准面出发标注，本体长度方向10mm、宽度方向3mm、高度方向8mm的尺寸是本体的最大外轮廓，包含了外壳的注塑壁厚，没有把引脚的高度算进去，这样布局的时候可以直接用本体轮廓做干涉检查，不用再额外偏移余量。引脚的节距设定为7.5mm，这个是行业通用的标准节距，对应PCB上两个通孔的中心距，引脚直径0.6mm，

　　建模时给引脚做了轻微的拔模斜度，和实际元件引脚的加工特征一致，插装时的导入角度也做了还原，不会出现模型里能插进去实际生产插歪的情况。引脚伸出本体底面的长度是3mm，这个长度刚好匹配常规1.6mm板厚的波峰焊工艺要求，过波峰后剪脚长度控制在1.5-2mm之间，不会出现引脚过长碰壳或者过短焊盘吃锡不足的问题。本体侧面的标识区域也做了预留，实际生产中不同容值、耐压的电容会在这个位置印字，建模时没有把具体印字做死，方便不同选型场景下替换标识内容。从安装边界来看，这个电容在PCB上布局时，长度方向需要给两端引脚的焊盘各预留1mm的走线空间，宽度方向因为本体只有3mm，和周边0805封装的贴片电阻电容并排布局时只要留0.5mm的间隙就足够，

　　高度方向8mm的尺寸要注意和上方的外壳、散热片预留至少2mm的安全距离，避免安规距离不足。另外要注意的是，这类直插薄膜电容的引脚是有极性区分吗？不，普通的聚酯、聚丙烯薄膜电容是无极性的，但是安装的时候尽量让引脚折弯方向和波峰焊的传输方向一致，减少焊接时的应力拉扯，这个模型里引脚的伸出方向是沿本体长度方向居中布置，刚好适配常规的布局习惯，不用额外调整角度。在做整机结构堆叠的时候，这个模型可以直接导入装配体，和PCB板、周边接插件、功率器件做干涉检查，因为所有尺寸都按照实物的最大公差做了上限处理，只要模型里不干涉，实际生产就不会出现装配问题，相比很多网上下载的简化模型，这个模型还原了本体外壳的合模线位置、引脚和本体连接的封装凸台细节，做产品爆炸图、装配工艺示意图的时候也能直接用，不需要再二次修改细节。很多工程师在做BOM选型的时候，只看容值耐压参数，忽略了元件的实际外形尺寸，导致选回来的元件装不上去，尤其是不同厂家的同规格薄膜电容，本体的边角弧度、引脚的粗细会有细微差别，这个模型取的是行业内通用的公模尺寸，覆盖了绝大多数主流厂家的同规格产品尺寸范围，选型阶段用这个模型做布局验证，基本不会出现尺寸不匹配的问题。另外在做手工样板焊接的时候，参考这个模型的引脚长度折弯，焊出来的元件整齐度会很高，不会出现高低不平的情况，对于做教学演示、三维布线练习的用户来说，这个模型的细节足够支撑布线时的引脚弯折模拟，能还原实际生产中的走线形态。
