带运动分析的平面齿轮传动系统设计

　　这套平面齿轮传动结构，核心服务于小功率平行轴动力传递场景，常见于小型台式设备的进给机构、轻型代步工具的变速单元、教学演示用传动实训台这类对传动平稳性有明确要求的场合。实际投入使用时，整套齿轮副完全布置在同一安装平面内，所有啮合齿轮的轴线保持严格平行，不存在空间交错或偏置的情况，能最大限度降低安装调试阶段的轴线找正难度，对安装基座的平面度公差要求也比空间齿轮传动更宽松，适合小批量设备的快速装配落地。从功能特性来看，这套结构包含三类不同传动比的啮合组合，可根据输入端的转速、扭矩参数匹配对应传动路径，实现固定速比的动力增扭或减速输出，建模阶段同步完成的运动学分析，已经把齿轮啮合过程中的齿侧间隙、传动背隙、瞬时传动比波动都做了仿真验证，

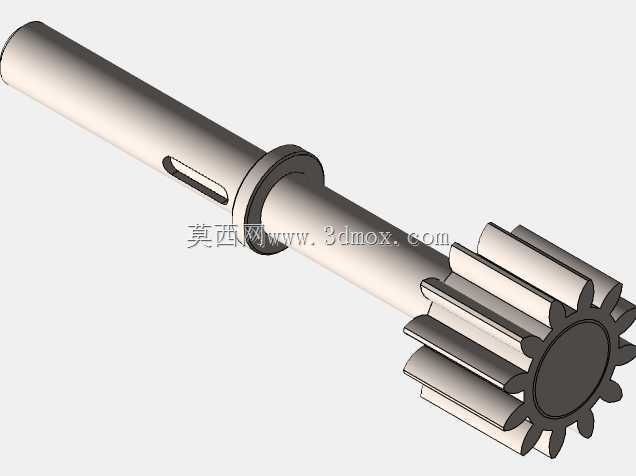

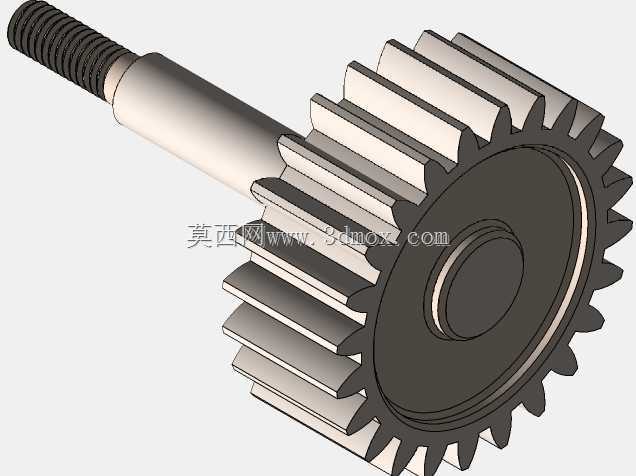

　　能直接观察到不同负载下轮齿的啮合接触位置变化，省去了设计前期反复计算重合度、校验根切的重复工作量。设计思路上，所有齿轮均采用标准渐开线直齿齿形，齿顶高系数、顶隙系数都沿用通用机械设计标准，没有采用定制化的特殊齿形，后续加工时可以直接用标准滚刀、插齿刀完成齿形加工，不需要定制特殊刀具，能有效压缩零件加工的周期与成本。轮体的结构设计区分了大尺寸齿轮与小尺寸齿轮的形式，小齿数齿轮采用实心轮体结构，保证轮齿根部的结构强度，避免高速转动时出现轮体振颤；大齿数齿轮采用腹板式结构，在保证轮体刚度满足传动要求的前提下，尽可能降低轮体自身的转动惯量，减少启停阶段的动力损耗。安装边界方面，整套齿轮系统的所有安装轴孔都预留了标准轴承的配合位，

　　轴孔的同轴度公差、端面跳动公差都按通用齿轮传动的精度等级做了预设，安装基座的固定孔位采用对称布置形式，既可以水平安装在设备的水平面安装板上，也可以垂直安装在立式安装壁面上，不会因为安装方向的改变影响齿轮的啮合精度。齿轮啮合的中心距严格按照标准齿形的无侧隙啮合中心距设计，实际装配时可以根据润滑需求预留0.1到0.2倍模数的齿侧间隙，适配油脂润滑或者稀油飞溅润滑两种润滑方式。在实际选型适配时，设计人员可以直接提取模型中的齿轮参数，根据自身设备的输入转速、输出扭矩需求调整齿宽、模数参数，不需要重新搭建齿形轮廓，也可以直接调用模型中的装配约束关系，快速替换不同齿数的齿轮组合，验证不同传动比下的结构干涉情况。整套结构没有多余的辅助构件，

　　所有零件都服务于动力传递的核心功能，轮系的传动路径清晰，没有冗余的惰轮设置，传动过程中的机械损耗能控制在较低水平，适合对传动效率有一定要求的中低负载传动场景。建模过程中对每个轮齿的啮合面都做了精确的轮廓拟合，运动仿真时可以直观看到轮齿从进入啮合到退出啮合的完整过程，能提前发现齿形干涉、传动卡滞这类设计阶段容易忽略的问题，避免后续加工装配完成后才发现结构缺陷，造成零件报废、工期延误的损失。针对汽车变速器这类应用场景，这套平面轮系的结构形式可以直接拓展为定轴式手动变速器的基础传动单元，通过增加同步器、结合齿构件就能实现多档位的动力切换，模型中预设的装配基准也能和变速器壳体的安装位直接匹配，减少变速器设计阶段的基础建模工作量。
