汽车传动系统差速器齿轮组结构

　　在乘用车辆、商用载货车辆的底盘传动链路中，差速器齿轮箱是衔接主减速器输出端与两侧驱动轮的核心传动部件，日常行驶过程中，车辆转弯、经过起伏不平路面时，两侧驱动轮的实际滚动轨迹长度存在天然差异，若两侧车轮被刚性连接以相同转速转动，必然会出现轮胎滑动磨损、传动系统应力过载、转向阻力陡增的问题，这套差速齿轮组的核心作用，就是在把主减速器传递来的动力拆分输出给两侧车轮的同时，允许两侧驱动轮以不同的转速独立旋转，保证车轮始终处于纯滚动状态，降低轮胎非正常损耗，也让转向操作更顺滑可控。

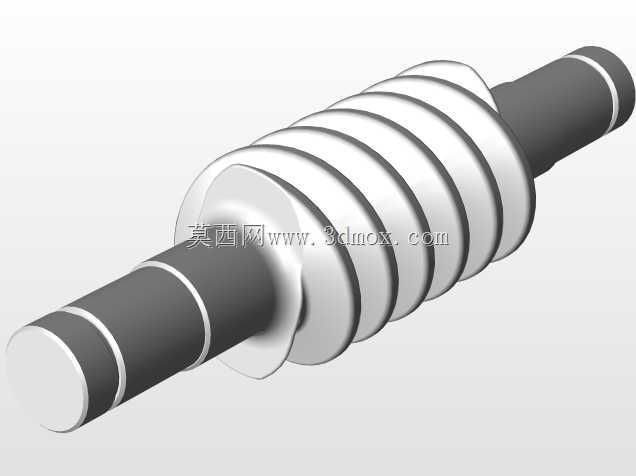

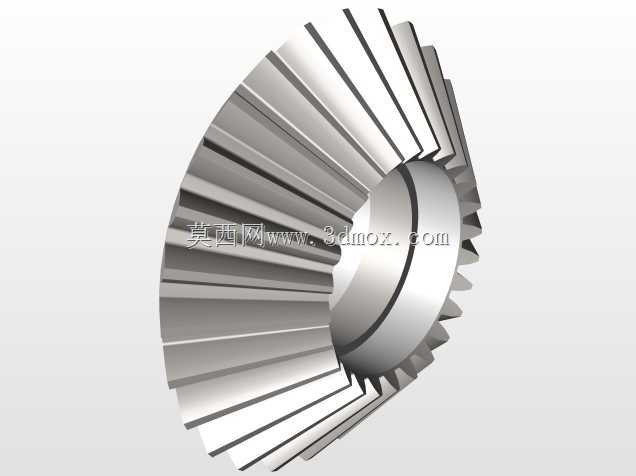

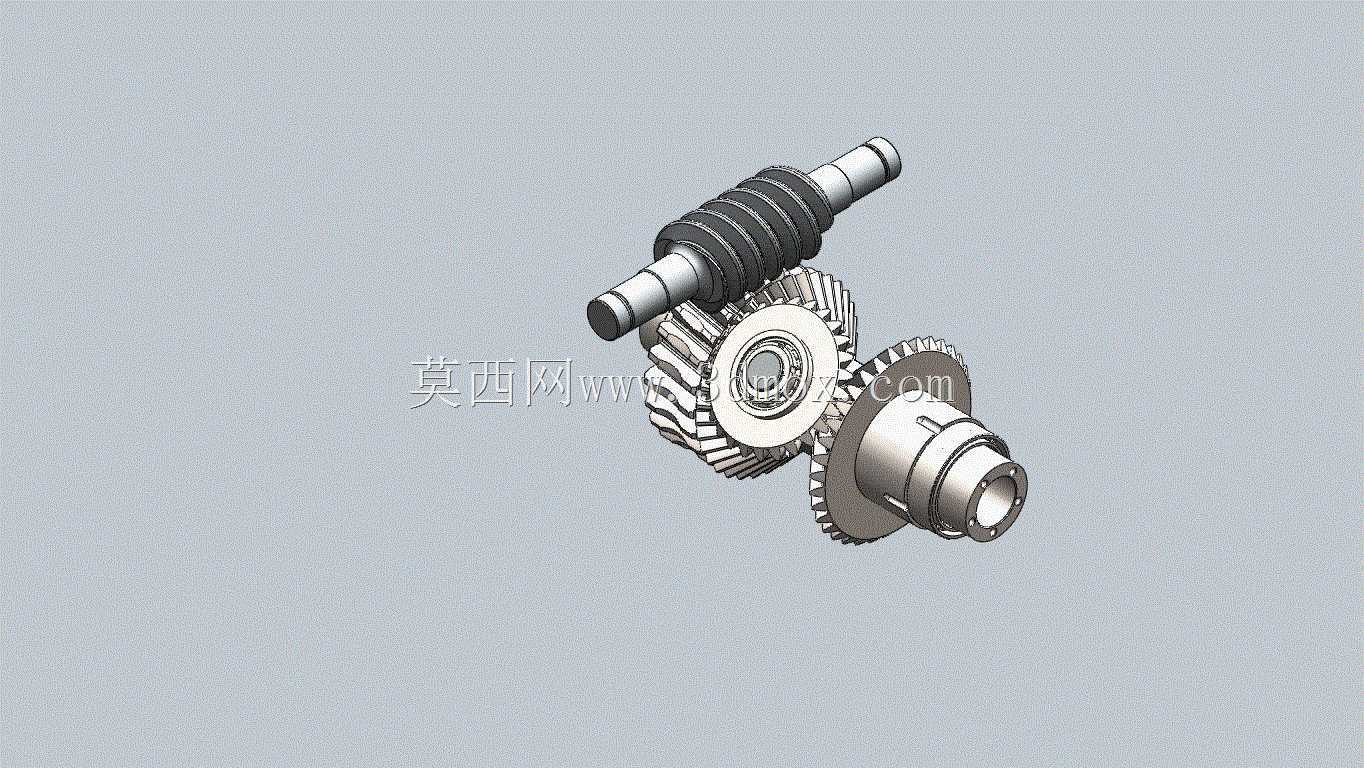

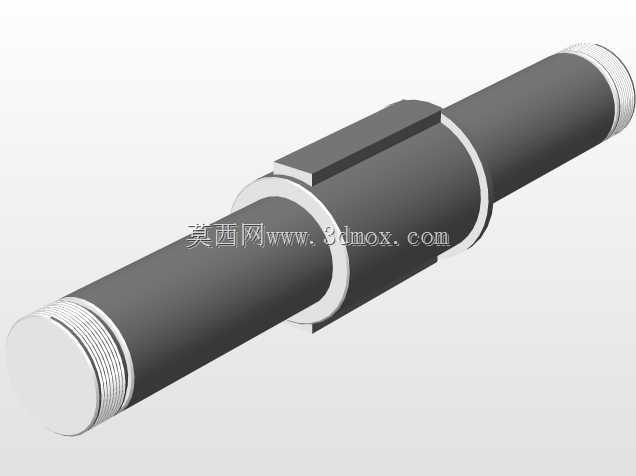

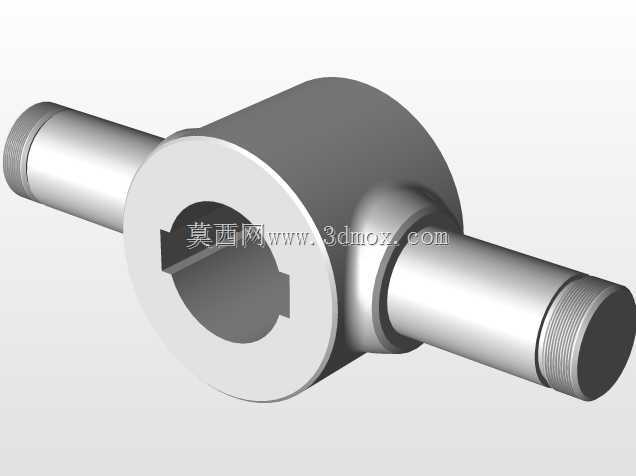

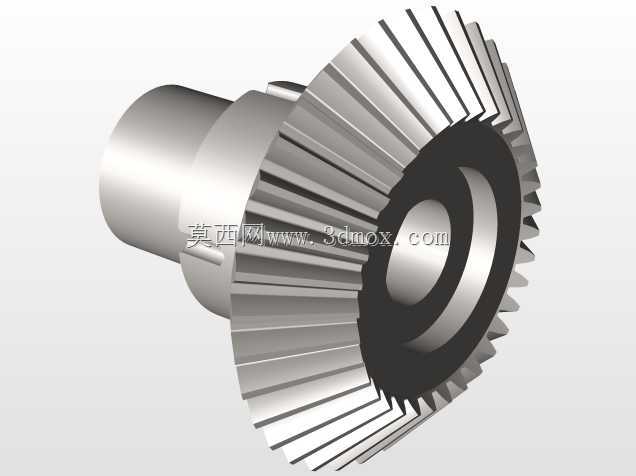

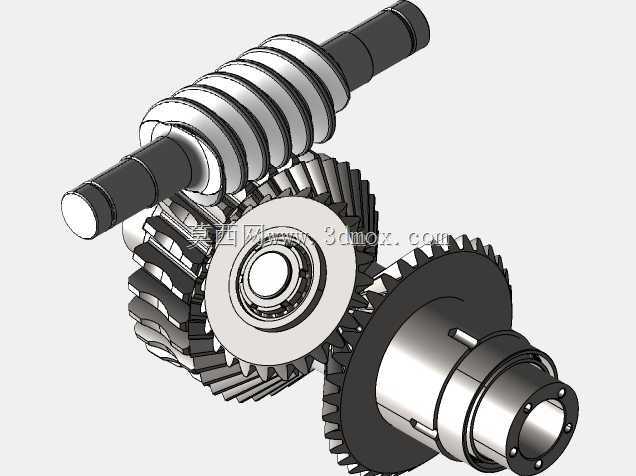

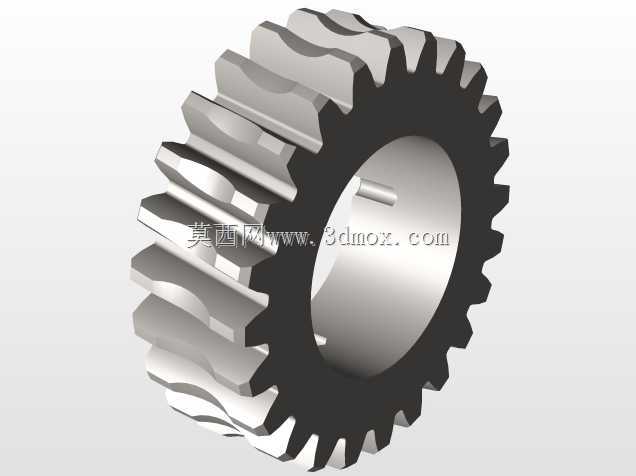

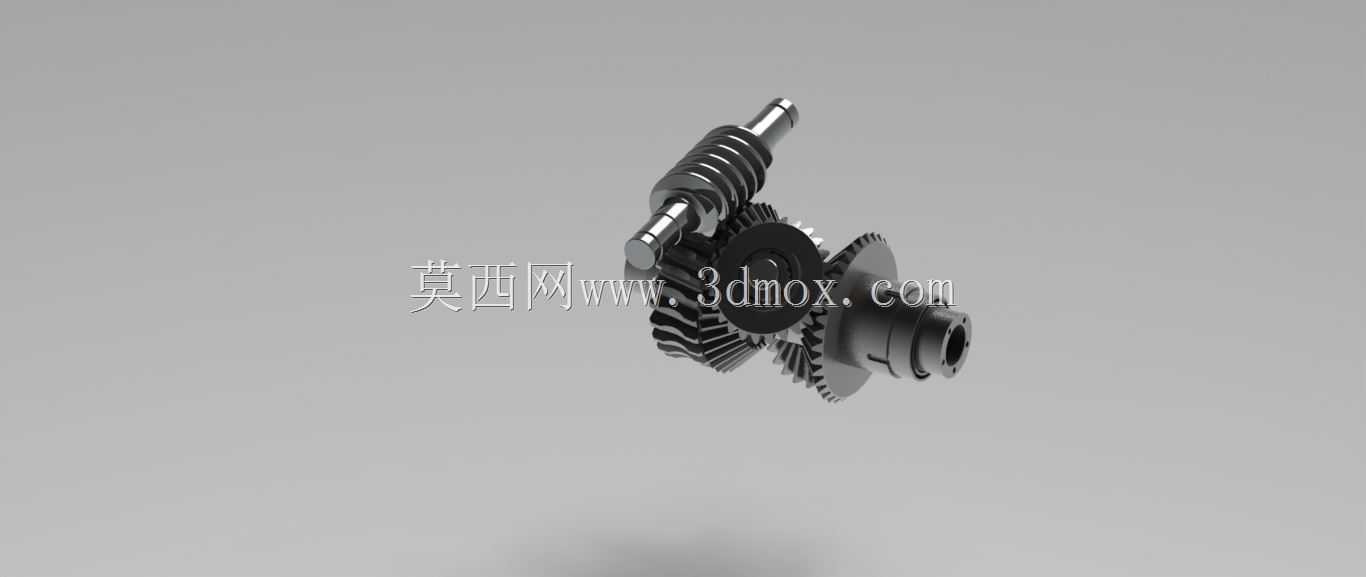

　　从结构设计逻辑来看，这套齿轮组采用蜗轮蜗杆配合行星锥齿轮的传动布局，输入端的蜗杆轴与主减速器从动齿轮衔接，将纵向布置的动力输入转向90度传递给差速器壳体内的行星齿轮架，行星齿轮轴上装配的两个或四个行星锥齿轮，同时与两侧的半轴锥齿轮保持常啮合状态，当车辆直线行驶时，两侧车轮受到的行驶阻力基本一致，行星齿轮随差速器壳体整体公转，不会发生自转，两侧半轴齿轮转速相同，动力均匀分配给两侧车轮；当车辆转弯时，内侧车轮受到的地面阻力大于外侧车轮，阻力差会通过半轴齿轮反馈到行星齿轮上，行星齿轮在随壳体公转的同时，绕自身行星轴产生自转，让外侧半轴齿轮的转速高于内侧半轴齿轮，转速差的数值刚好匹配两侧车轮的轨迹差，实现顺畅过弯。

　　在实际安装边界上，这套差速器齿轮组的整体外廓尺寸适配常规前置后驱、四驱车型的后桥主减壳体安装腔，输入端蜗杆轴的轴径、轴承安装位尺寸与主流后桥主减的输出轴承位公差匹配，两侧半轴齿轮的内花键参数符合对应车型半轴的外花键配合标准，不需要额外改动桥壳、半轴的安装结构就能完成装配替换。齿轮参数设计阶段，工程师会根据车型的额定载重、发动机最大输出扭矩、主减速比来匹配对应的齿轮模数、齿形压力角、螺旋角，保证齿轮啮合重合度处于合理区间，既可以满足大扭矩传递时的齿面接触强度要求，避免重载起步、急加速时出现轮齿崩断、齿面点蚀的问题，也能控制齿轮啮合过程中的传动噪音，提升行驶过程中的座舱静谧性。

　　日常工程应用中，这类差速器齿轮组除了在常规民用车辆上使用，经过齿面强化处理、调整扭矩分配特性的版本，也会被用在非道路工程车辆、场地越野车辆上，针对越野场景下的单侧车轮打滑工况，部分衍生结构会在齿轮组中增加摩擦片式限滑结构，当两侧车轮转速差超过设定阈值时，通过摩擦片的锁止作用限制行星齿轮的自转幅度，把更多动力传递到有抓地力的一侧车轮，提升车辆在泥泞、冰雪路面的脱困能力。设计建模过程中，需要重点校核行星齿轮与半轴齿轮的啮合侧隙、齿面接触斑点位置，侧隙过小会导致齿轮运转卡滞、热膨胀后出现齿面胶合，侧隙过大则会导致传动冲击、换向时出现明显旷量；同时还要验证齿轮轴、行星轴的抗弯强度，保证在最大冲击扭矩工况下，轴类零件不会出现弯曲变形，避免齿轮啮合错位引发的早期磨损。整套齿轮组的润滑完全依赖桥壳内的齿轮油，建模时也需要预留出齿轮运转时的油液流动空间，保证齿轮啮合面能够得到充分的飞溅润滑，带走齿轮运转产生的热量，降低齿面工作温度，延长组件的整体使用寿命。
