伞齿正齿蜗轮组合传动齿轮轴结构

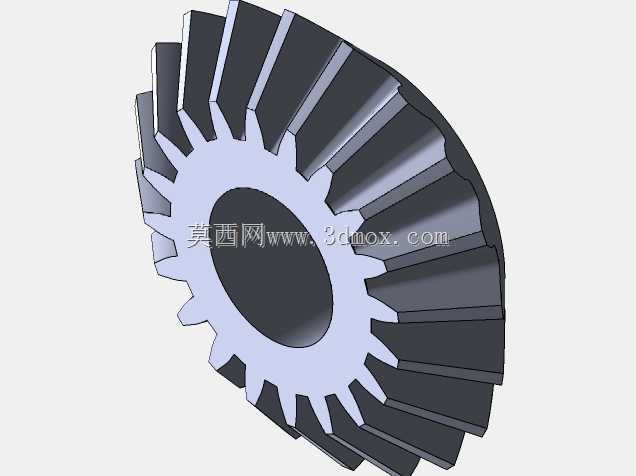

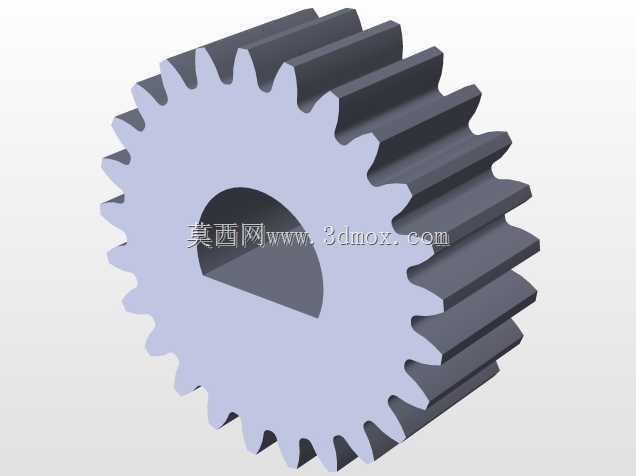

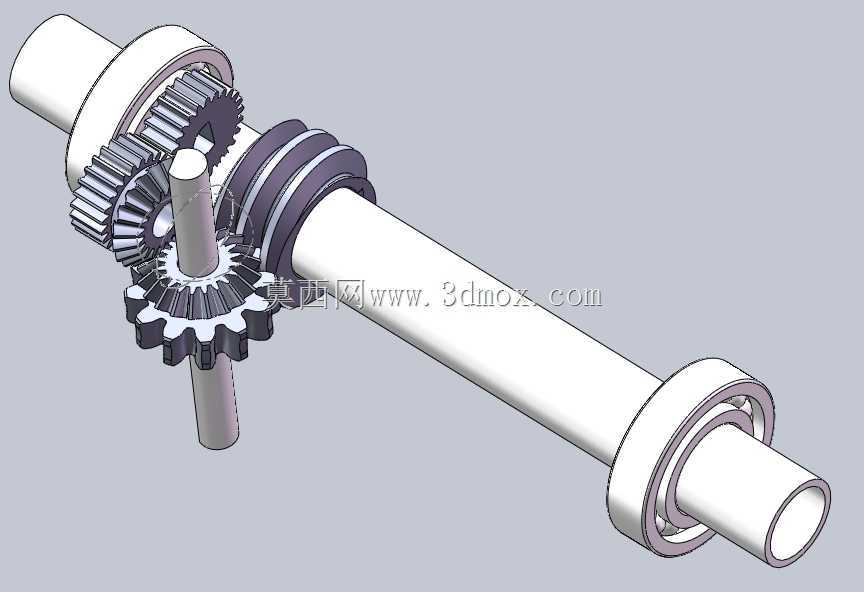

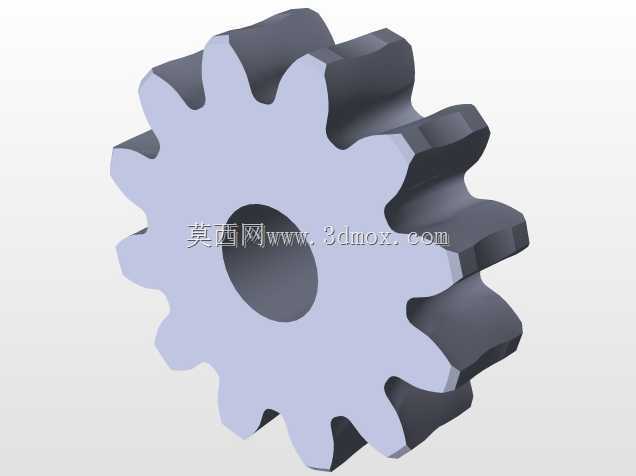

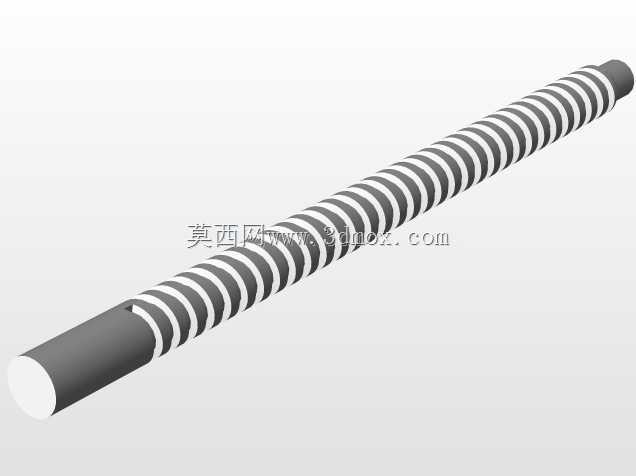

　　这套组合传动结构覆盖了三类常见齿轮传动形式的集成布置，在中小功率变速传动场景中适配性极强，常见于小型机床进给箱、农用机械变速单元、轻工设备传动模组这类需要多路径动力传递、多档位转速切换的工位。实际运行中，动力可从不同轴段输入输出，直齿圆柱齿轮负责平行轴间的定比传动，传动效率高、轴向力小，适合常规同轴平行布置的动力传递；伞齿轮承担相交轴间的动力换向，可实现90度交叉轴的动力传输，适配设备内部空间局促、需要改变动力传递方向的布局需求；蜗轮结构则可实现大传动比的减速输出，同时具备反向自锁特性，在需要防止负载倒拖的工位能起到安全防护作用。设计阶段首先要梳理各传动副的啮合关系，轴系的支撑采用双轴承跨距布置，

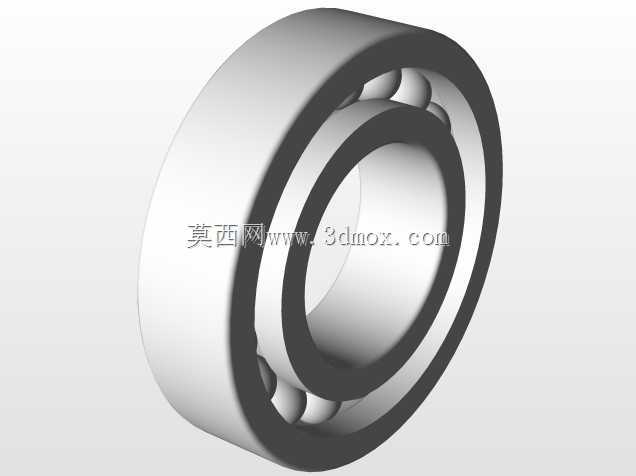

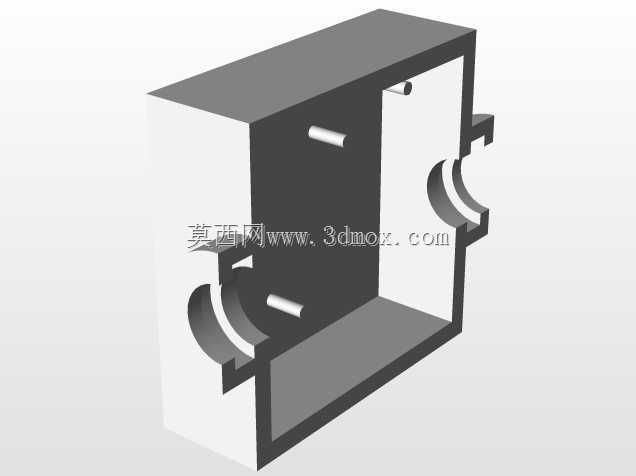

　　轴承位的轴肩尺寸严格匹配标准轴承的安装定位要求，轴上各齿轮的安装位设置有轴用挡圈槽与定位轴肩，避免齿轮运转过程中发生轴向窜动，不同传动副的齿宽、模数根据传递扭矩的大小做匹配计算，伞齿轮的节锥角、安装距参数严格按照相交轴传动的啮合规范设定，保证齿面接触印痕处于合理区间，降低偏磨风险。从安装边界来看，整根主轴的两端轴承位为主要安装定位基准，安装时需保证两轴承座的同轴度公差控制在IT7级以内，避免轴系运转出现卡滞、附加载荷过大的问题；垂直布置的小轴为伞齿轮与蜗轮的安装轴，其轴线与主轴轴线的空间垂直度、相交度公差需严格控制，否则会加剧伞齿轮齿面的磨损，同时影响蜗轮副的啮合侧隙。各齿轮的齿顶圆与相邻部件的间隙预留不小于1.5倍模数，

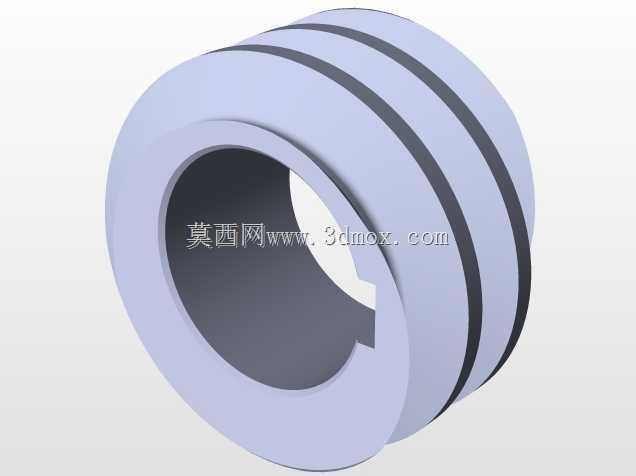

　　避免运转过程中齿顶与周边结构发生剐蹭，轴上的隔套长度根据齿轮与轴承的安装间距配做，保证各传动件的轴向定位精度。实际装配过程中，需先将轴承热装到主轴对应轴肩位置，再依次装入平键、各齿轮组件、隔套，最后锁紧轴端挡圈完成主轴组件的预装，伞齿轮轴的装配需调整啮合间隙，通过垫片调整轴的轴向位置，保证伞齿轮副的侧隙处于0.1-0.3mm的合理区间，蜗轮副的接触斑点需沿齿高方向不小于40%、齿长方向不小于50%，才能保证传动平稳、噪音可控。这套结构的设计核心是在有限的轴系空间内集成多种传动形式，减少设备内部的传动链路长度，相比分散布置的多组传动单元，整体结构更紧凑，空间占用率更低，同时兼顾了平行轴传动、相交轴换向、大减速比自锁三类传动需求，

　　在需要紧凑布局、多功能传动的小型设备中能大幅降低整体设计难度，减少零部件数量，提升装配效率。设计过程中还需考虑润滑路径的布置，各齿轮啮合位置需预留润滑脂或润滑油的进入空间，轴承位置设置有密封槽位，可安装密封圈防止润滑脂泄漏同时阻挡外部粉尘进入传动腔，轴的各过渡位置均设置有退刀槽与圆角，避免应力集中导致轴系在交变载荷下发生断裂失效，所有配合面的粗糙度根据配合等级做对应设定，轴承位、齿轮安装位的粗糙度控制在Ra1.6以内，非配合面粗糙度控制在Ra6.3即可满足使用要求。
