双涡轮增压V6动力单元结构设计

项目分类:发动机 发布时间:2021-12-19 ID:457173
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计
  • 双涡轮增压V6动力单元结构设计

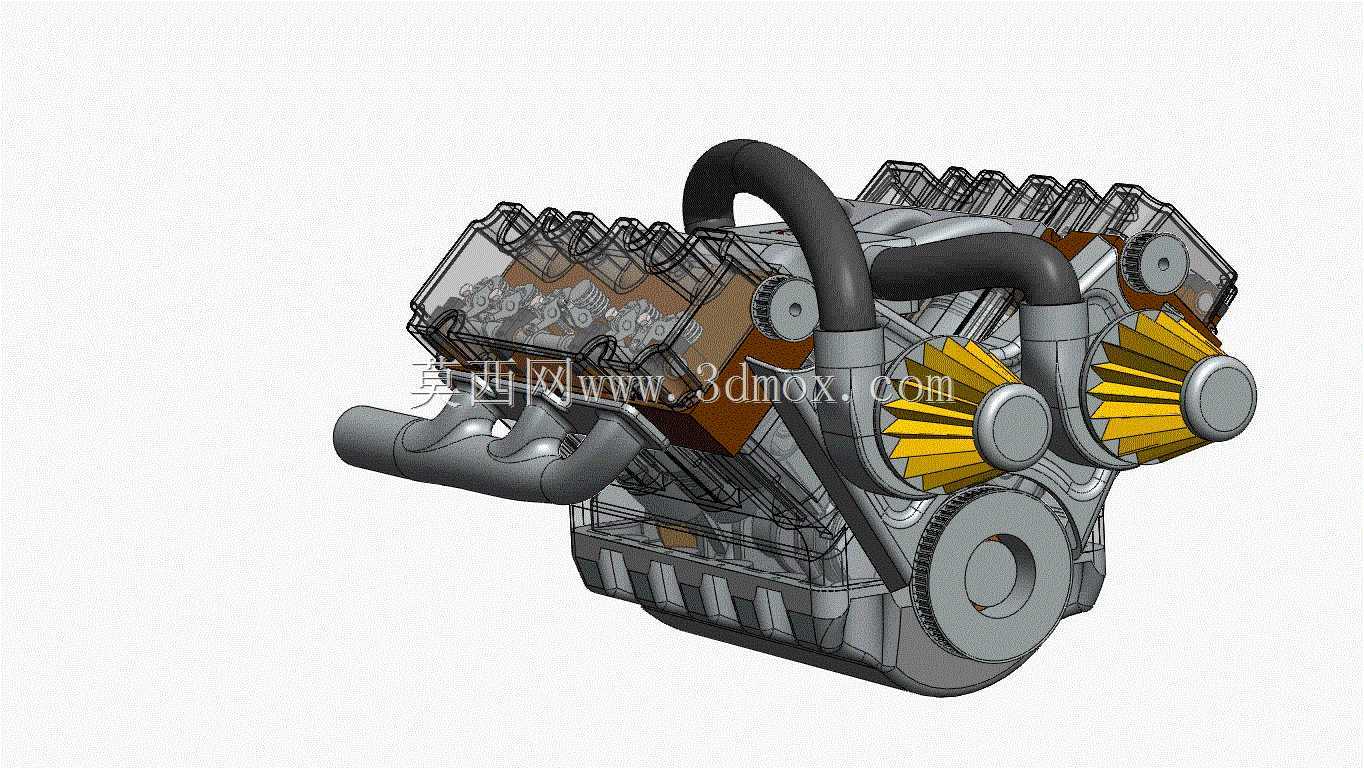

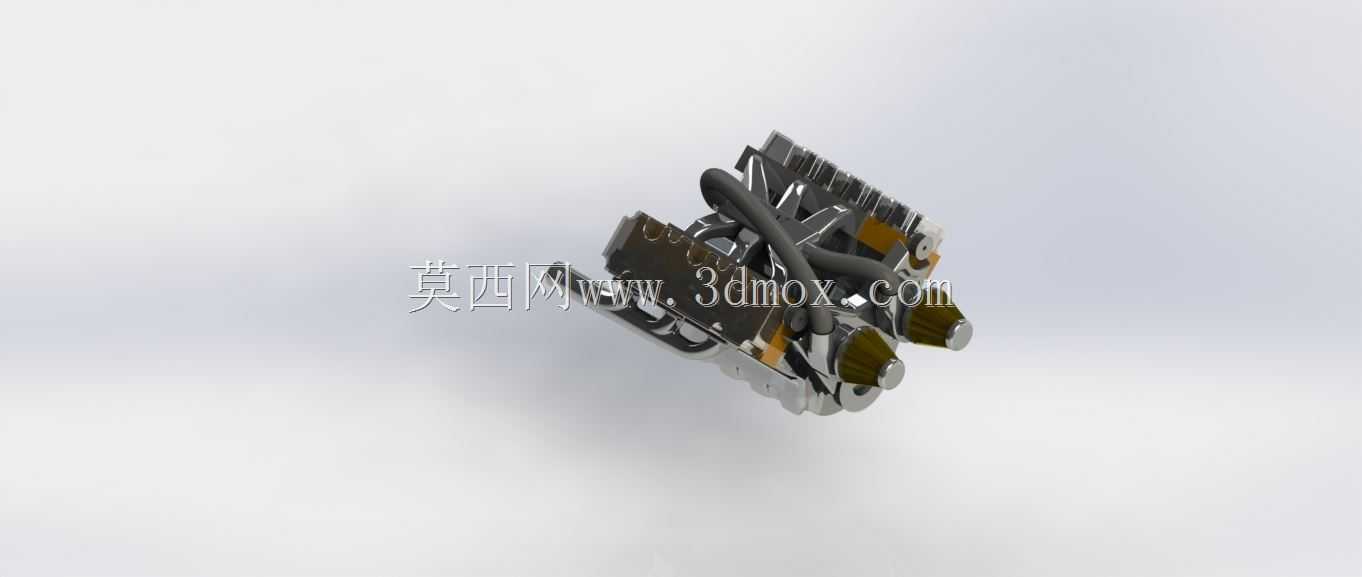

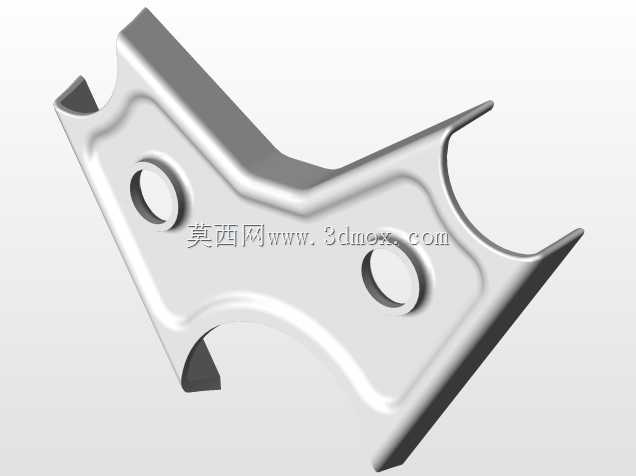

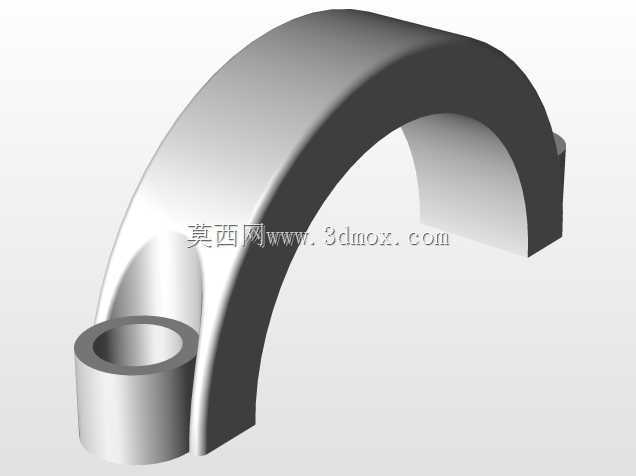

  在乘用车高性能动力配套、轻型商用车动力升级以及小型船舶动力改装场景中,V型六缸动力单元始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择,而双涡轮增压配置的加入,进一步弥补了自然吸气机型在低转速区间扭矩响应不足的短板,让整机在宽转速范围内都能保持稳定的动力输出特性。这款双涡轮V6动力单元的三维结构,完整还原了量产机型的核心装配关系,从前期方案论证阶段的布置边界校核,到后续零部件细化设计的干涉检查,都能依托这套结构数据完成全流程的设计验证工作。

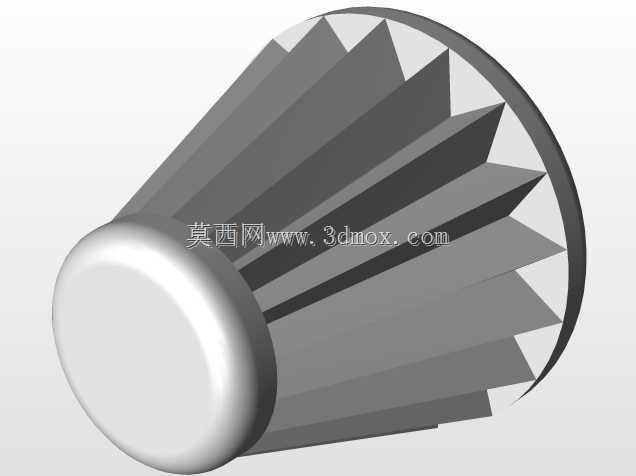

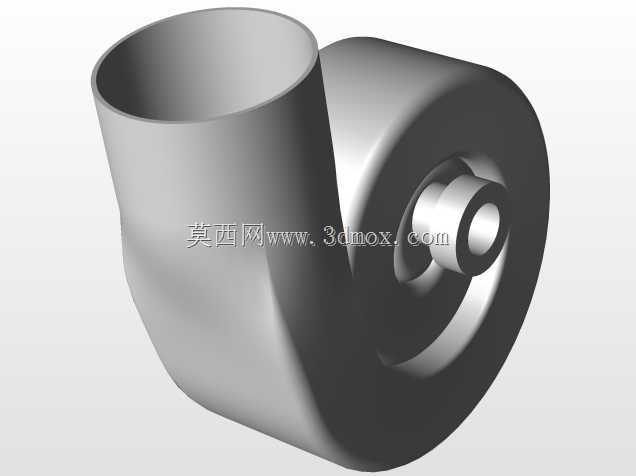

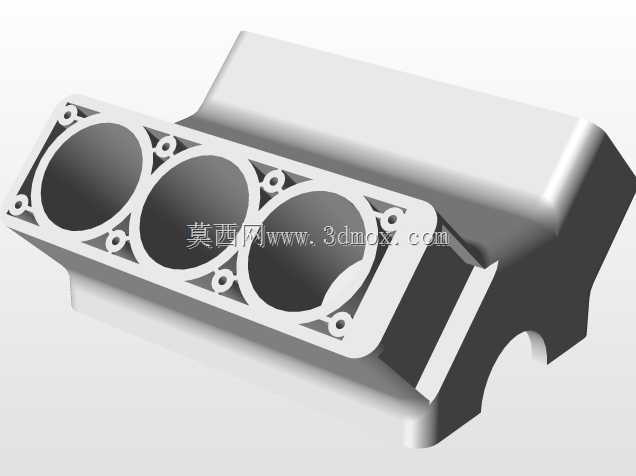

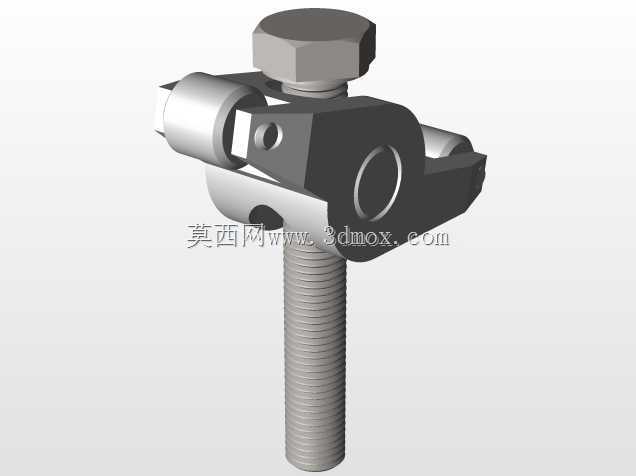

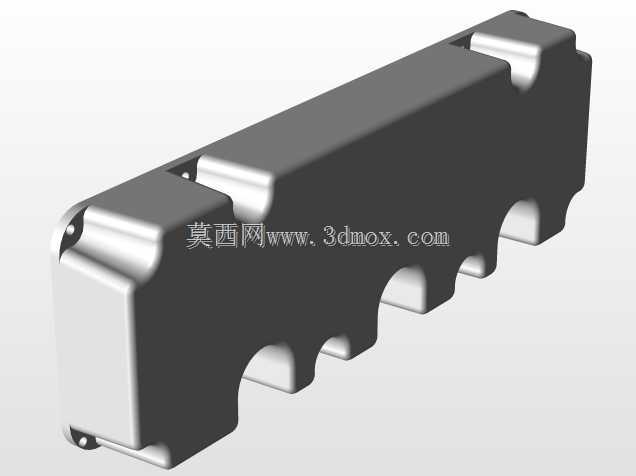

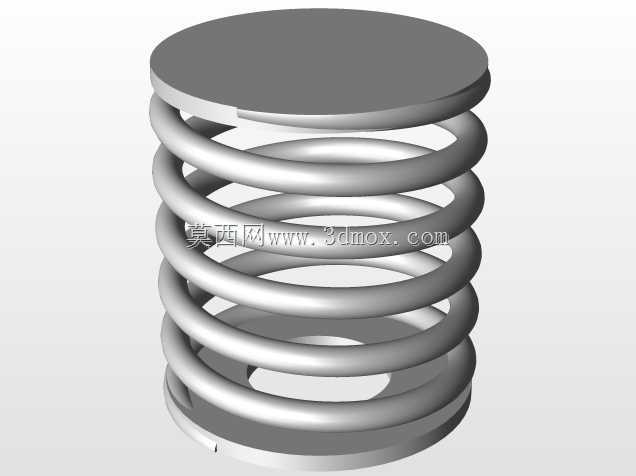

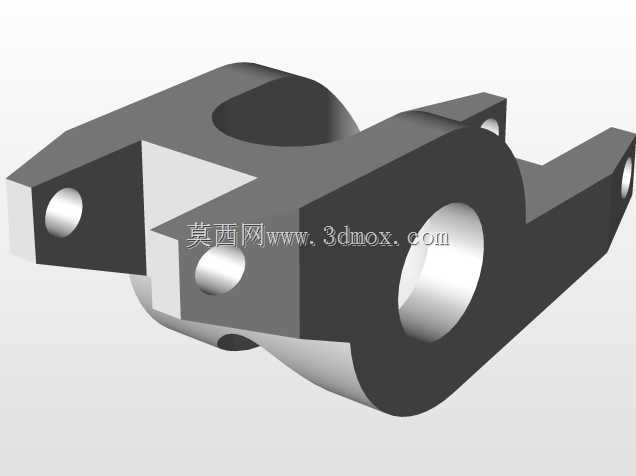

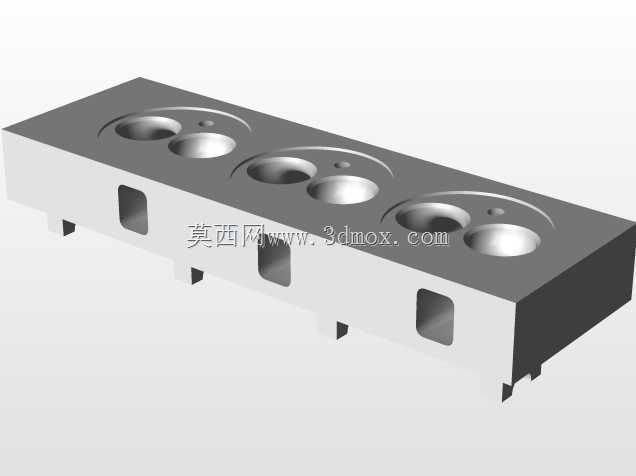

  从实际工程落地的角度看,这款动力单元的气缸采用两列三缸的V型布置方案,缸体夹角设定在60度区间,这个角度选择并非随意确定:60度夹角能够让曲轴的曲柄销均匀分布在圆周方向,一阶与二阶往复惯性力可以通过曲轴平衡块实现完全自平衡,整机运行时的振动水平远低于直列六缸机型,同时相比90度夹角的V6结构,60度布置的整机宽度更窄,能够适配更多前置前驱、前置后驱车型的机舱布置空间,不会出现单侧悬置安装点超出机舱纵梁边界的问题。两列气缸的缸盖采用集成式排气歧管设计,每列气缸对应一台涡轮增压器,涡轮壳体直接与缸盖排气端对接,省去了额外的排气歧管连接管路,既减少了排气热量的沿途损失,让涡轮在更低转速下就能建立起目标增压压力,也压缩了整机的纵向布置尺寸,给机舱内的散热系统、悬置结构留出更多安装余量。

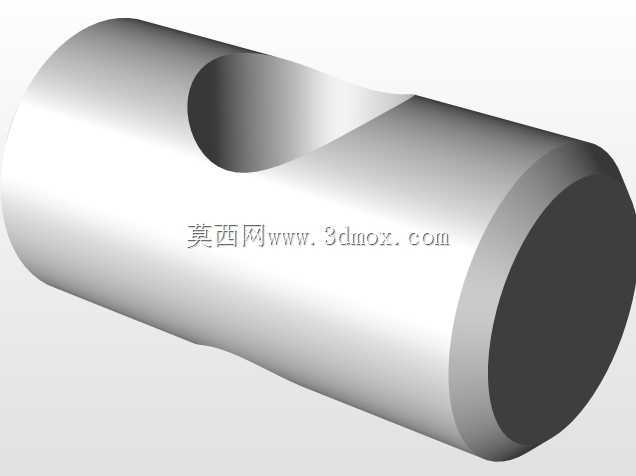

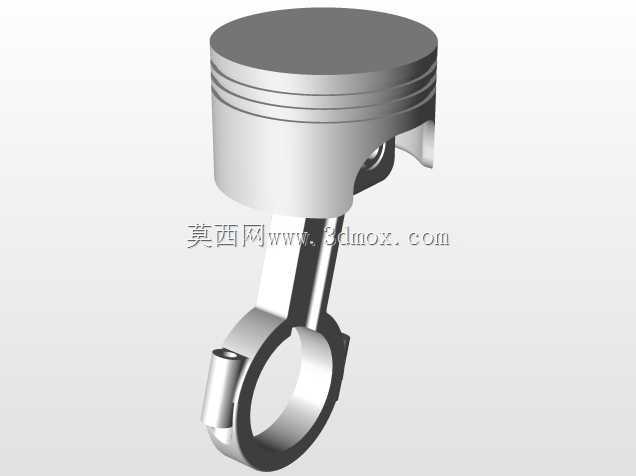

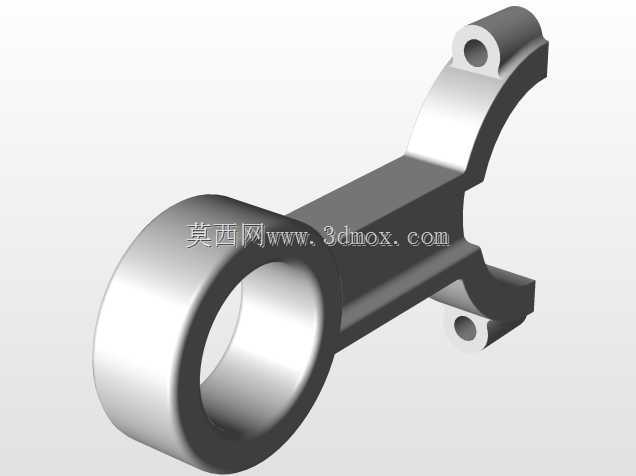

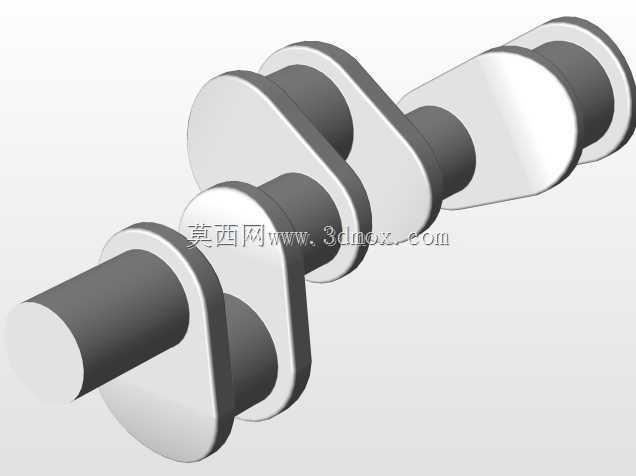

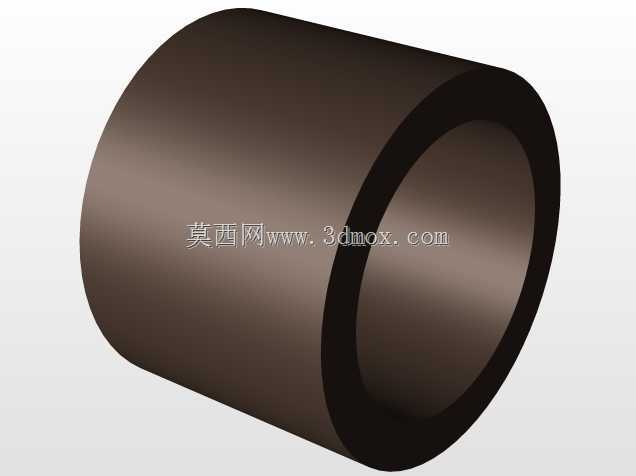

  曲轴作为动力输出的核心承载部件,其结构采用全支撑设计,每个曲柄销两侧都设置有主轴颈支撑,能够承受双涡轮配置下更高的缸内爆发压力,避免高负荷工况下曲轴出现挠曲变形。活塞采用轻量化铝合金锻造结构,裙部带有石墨涂层,降低冷启动阶段的缸套磨损,活塞销采用全浮式设计,能够在高转速工况下自动调整受力角度,减少销座位置的应力集中。连杆采用涨断工艺加工,杆身截面为工字型结构,在保证结构强度的前提下尽可能降低往复运动质量,减少曲轴的旋转惯性负载,提升整机的转速响应速度。

  进气管路的布置充分考虑了双涡轮的进气效率需求,空气从空滤流出后分为两路分别进入两台压气机,压缩后的空气经过中冷器冷却后,通过对称布置的进气歧管进入各气缸,管路走向避免了急弯与截面突变,减少进气阻力,同时中冷器的安装位置预留了足够的迎风面积,能够在车辆行驶过程中获得足够的冷却风量,保证进气温度稳定在设计区间内,避免因进气温度过高导致的爆震问题。冷却系统采用分体式水道设计,缸体与缸盖的水道相互独立,缸盖部分采用横流冷却方案,能够快速带走燃烧室、排气门座区域的热量,避免热负荷过高导致的缸盖变形,缸体部分的水道则采用纵向流动设计,保证各气缸的冷却均匀性,避免前后端气缸出现过大的温差。

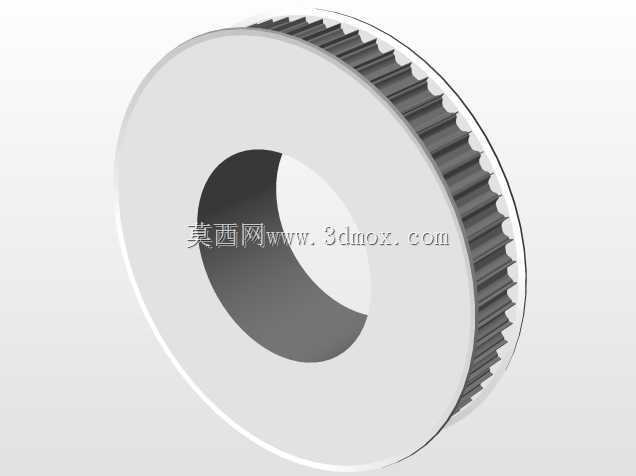

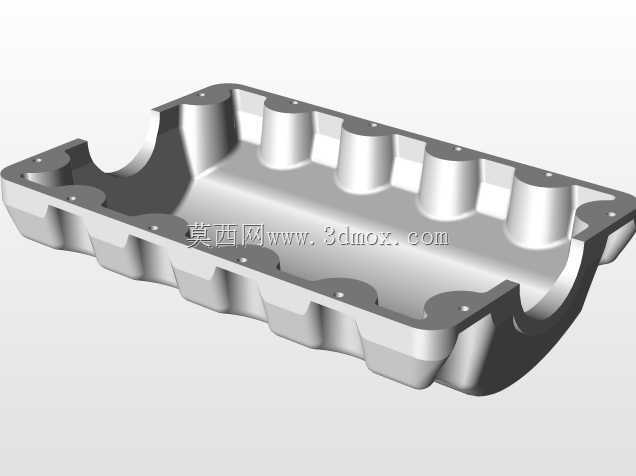

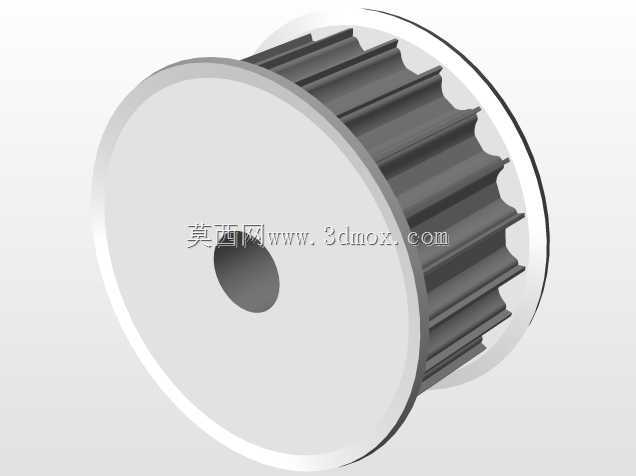

  润滑系统采用湿式油底壳结构,机油泵为变量泵设计,能够根据不同转速工况调整机油供给量,减少不必要的功率损耗,油底壳内部设置有挡油板,在车辆急加速、急减速以及大角度转向工况下,能够避免机油出现大幅晃动,保证机油泵始终能够吸到足够的机油,避免出现润滑失效的问题。整机的安装边界经过多轮校核,前端轮系的布置预留了发电机、空调压缩机、水泵的安装位置,各附件的皮带轮保持在同一平面内,避免皮带运行时出现偏磨,后端与变速器连接的法兰面采用标准化接口尺寸,能够适配多款不同扭矩容量的手动、自动变速器,减少动力总成匹配阶段的改造成本。

  在三维建模过程中,所有零部件的装配关系都严格按照实际装配工艺设定,比如缸盖螺栓的拧紧顺序、活塞环的开口位置、涡轮增压器的冷却管路连接点都做了明确的结构还原,结构设计从业者可以直接依托这套模型开展机舱布置校核、悬置点受力分析、进排气流场仿真等前置工作,不需要再从零开始搭建基础结构,能够大幅缩短前期方案设计的周期。同时模型中各运动部件的运动间隙都按照量产机型的公差要求预留,比如活塞与缸套的配合间隙、曲轴轴向窜动间隙、气门与活塞的安全间隙都符合工程实际要求,不会出现运动干涉的问题,能够直接用于运动仿真验证,检查不同曲轴转角下各部件的运动轨迹是否存在冲突。
