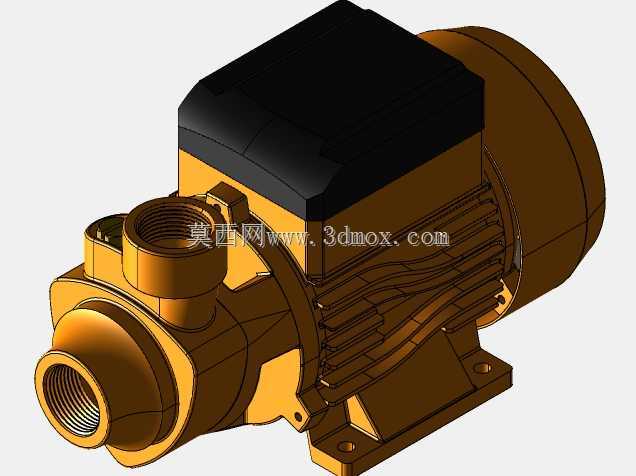

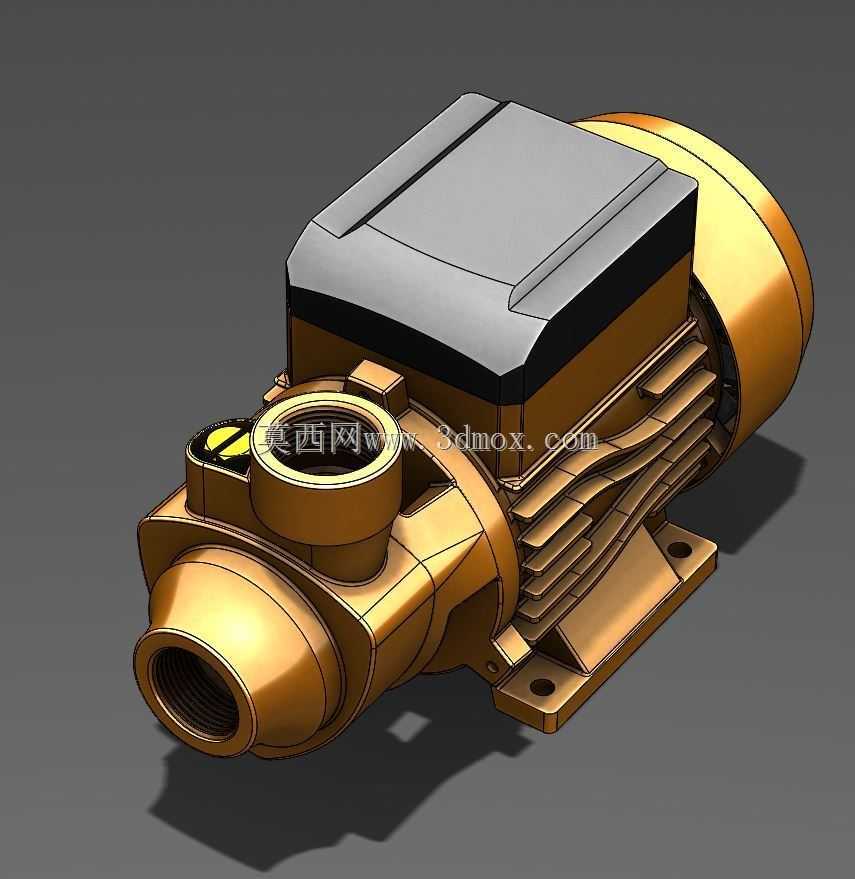

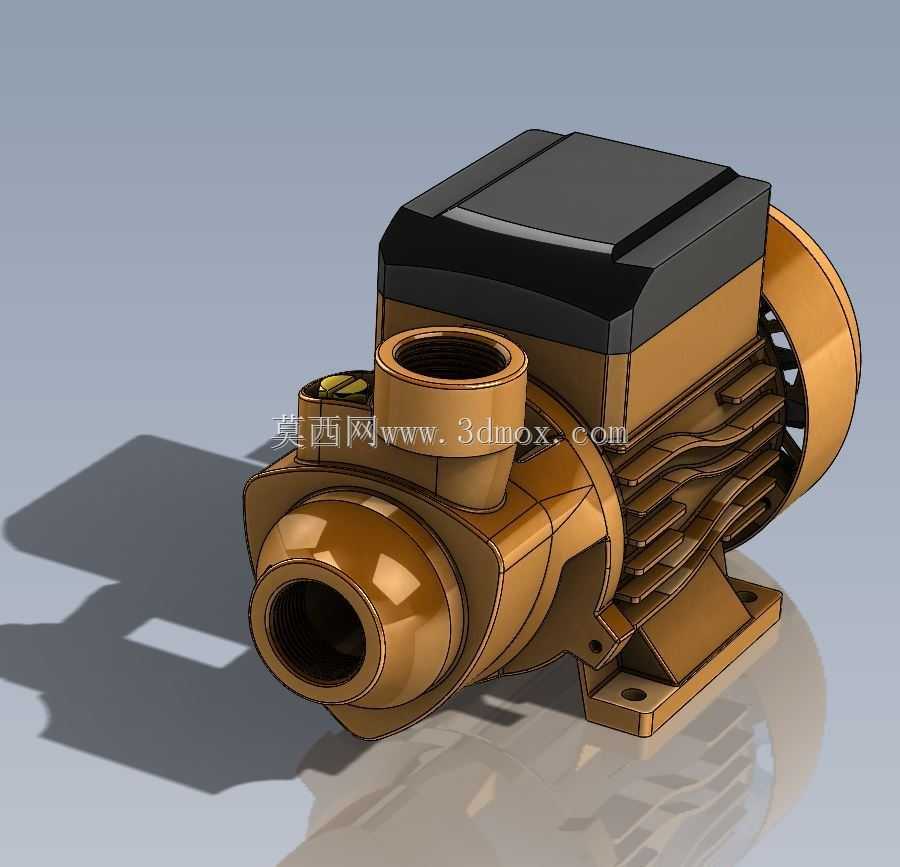

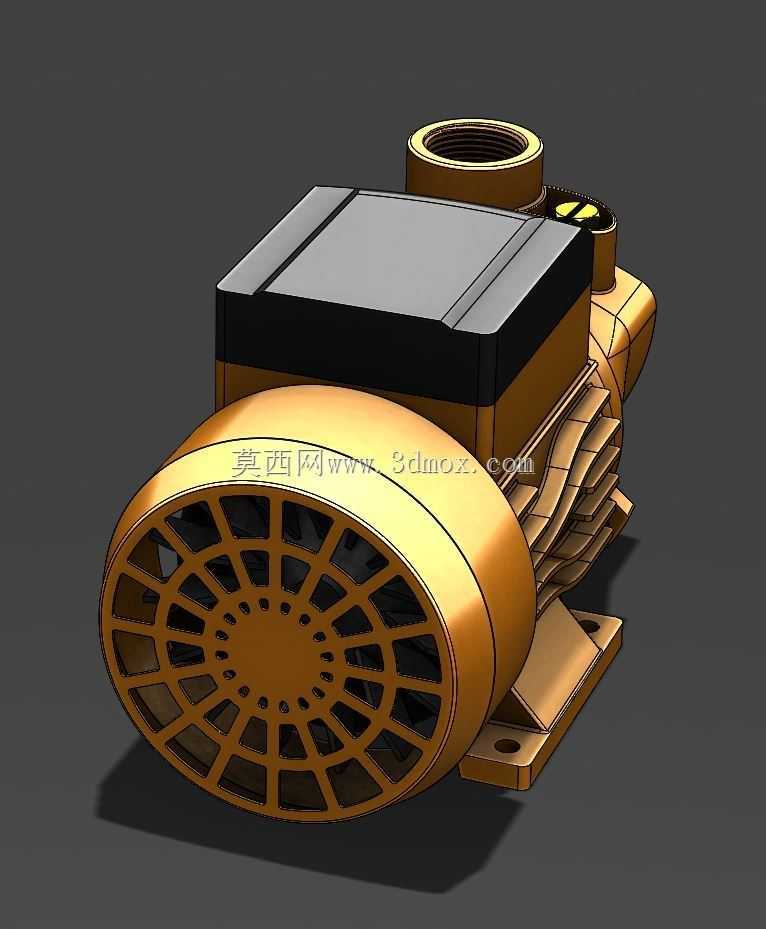

NP-370旋涡式增压水泵三维结构模型

　　这款NP-370型水泵的三维建模过程，首先要兼顾民用给排水与小型工业流体输送的实际安装场景，在建模初期就需要把现场安装的边界条件纳入考量——比如不少老旧小区的入户管井空间狭窄，小型加工设备的冷却循环管路预留安装位紧凑，所以模型的整体外轮廓做了收窄处理，泵体与电机的同轴衔接段没有做冗余的外凸结构，安装底座的固定孔位完全适配常规15-25mm管径管路配套的支架尺寸，进出口的内螺纹接口严格匹配通用管螺纹标准，不需要额外加工转接头就能直接对接现有管路，能大幅降低现场安装的改造成本。从功能实现的角度看，这款泵属于旋涡式增压结构，建模时特意还原了泵腔内部的叶轮流道形态，叶轮的叶片倾角、流道的截面渐变尺寸都经过反复校核，

　　保证在小流量高扬程的工况下能稳定输出压力，不管是高层住宅入户供水的压力补足，还是小型机床冷却系统的切削液循环输送，亦或是小型暖通系统的冷热水循环，都能适配对应的工况需求。泵体的外壳散热筋结构不是随意排布的装饰特征，建模时按照电机运行时的热流走向做了定向设计：沿电机轴向分布的散热筋高度从接线端往泵体端逐步降低，既保证电机运行时产生的热量能顺着筋片间的空气流道快速散出，又不会因为筋片过高增加整体安装宽度，同时散热筋的根部做了圆角过渡，避免铸造生产时出现应力集中导致的开裂问题。接线盒的位置设置在泵体顶部靠电机侧，建模时预留了足够的接线操作空间，盒体的密封槽结构完整还原，能保证日常使用时溅水、潮气不会侵入接线腔，

　　提升户外或者潮湿安装场景下的使用可靠性。进出口的流道做了顺滑的圆弧过渡，没有直角拐点，能减少流体在泵腔内的沿程阻力，降低运行时的水流噪音，同时也能减少杂质在流道拐角处的沉积，降低日常维护的清理频率。安装底座的承重筋位从电机尾部一直延伸到泵体前端的进出口下方，整个底座的受力分布均匀，不管是卧式水平安装还是小角度倾斜安装，都能保证泵体运行时的同轴度稳定，不会因为长期震动导致连接螺栓松动或者轴封磨损。建模过程中对各个配合面的公差带做了对应预留，比如泵体与电机端盖的配合止口、叶轮与泵轴的配合位、机械密封的安装腔尺寸，都按照实际加工的公差要求做了偏移处理，导出的模型可以直接用于后续的工程图生成、装配干涉检查，也能作为泵类产品选型时的空间校核参考，帮助设计人员在管路布置阶段就提前预判安装空间是否充足，避免后期施工时出现尺寸冲突。
