带耳法兰式多通连接阀体结构设计

　　这类带耳式多通连接结构，常应用在流体管路的分流、汇流节点位置，在液压泵站、气动控制回路、小型流体输送设备中都能见到它的身影，核心作用是实现不同方向管路的连通，同时通过本体带的安装支耳直接固定在设备基座或面板上，省去额外的安装支架，压缩管路系统的整体占用空间。从结构设计逻辑来看，主体采用中空回转体作为核心流道腔体，腔体一端设置同轴的内孔连接端，端面均匀分布小规格安装孔，用于对接同管径的管路接头或功能阀件，保证连接后的同轴度与密封面贴合度；腔体周向均匀伸出三个带安装孔的支耳，支耳与主体腔体采用圆弧过渡连接，避免应力集中在支耳根部，支耳上的安装孔为光孔设计，可直接穿螺栓完成本体固定，三个支耳呈120度均匀分布，安装后受力均匀，

　　不会因为单侧管路振动导致固定螺栓松动。从外形与安装边界来看，主体腔体的外径尺寸匹配常规通径的管路规格，支耳外沿的最大回转直径控制在适配小型设备安装空间的范围内，支耳安装孔的中心距按照通用安装面板的孔位规范设计，可直接适配现有标准化安装位，不需要重新打孔调整。设计过程中需要重点考量几个核心点：首先是流道内壁的顺滑过渡，不同方向的流道交汇处不能出现直角台阶，避免流体经过时产生紊流、压损增大，尤其是输送带有微小颗粒的介质时，直角位置容易出现介质沉积，长期使用会堵塞流道；其次是壁厚的均匀性，主体腔体与支耳的壁厚差控制在合理范围内，避免铸造成型时出现缩孔、冷隔等缺陷，承压部位的壁厚按照公称压力的1.5倍安全系数核算，

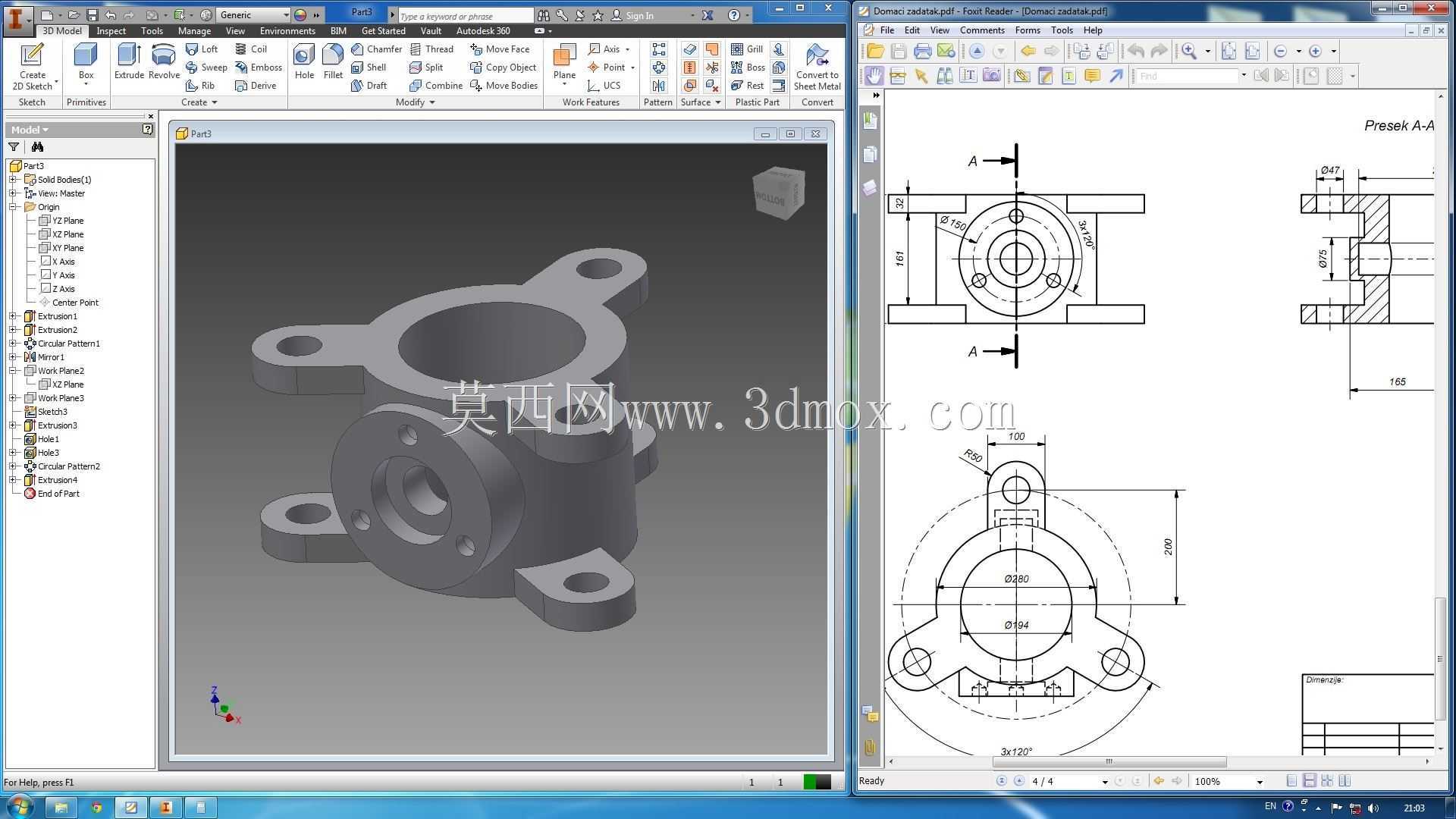

　　保证在额定工作压力下不会出现变形、渗漏；另外支耳安装孔的位置度公差需要严格控制，三个安装孔的中心相对于主体轴线的位置度偏差不超过0.1mm，否则安装时会出现螺栓无法穿入、或者强行装配后本体受内应力导致密封面错位渗漏的问题。从实际使用场景出发，这类结构如果应用在气动回路中，通常会在侧面的接口位置接出控制气路，实现主气路的分支供气，支耳直接固定在阀岛安装板上，整体结构紧凑，抗震性优于外接转接头的连接方式；如果应用在小型液压系统中，可作为集流块使用，不同接口分别连接压力表、溢流阀、输出管路，减少管路接头的数量，降低泄漏点。建模过程中需要先搭建主体回转特征，再阵列生成三个安装支耳，之后对所有连接位置做圆角过渡处理，

　　最后生成各端的连接孔与安装孔，工程图绘制时需要明确标注各流道的内径尺寸、安装孔的位置度要求、密封面的平面度与粗糙度要求，尤其是对接端的端面粗糙度要达到密封要求，避免安装后出现渗漏。这类零件的加工通常采用铸造毛坯后机加工的工艺，支耳安装孔与端面密封面为关键机加工面，需要一次装夹完成加工，保证形位公差符合设计要求，流道内部的飞边、毛刺需要彻底清理，避免介质流通时被冲刷带入下游管路，造成阀件卡滞。
