ATV碳纤维排气消音器结构设计

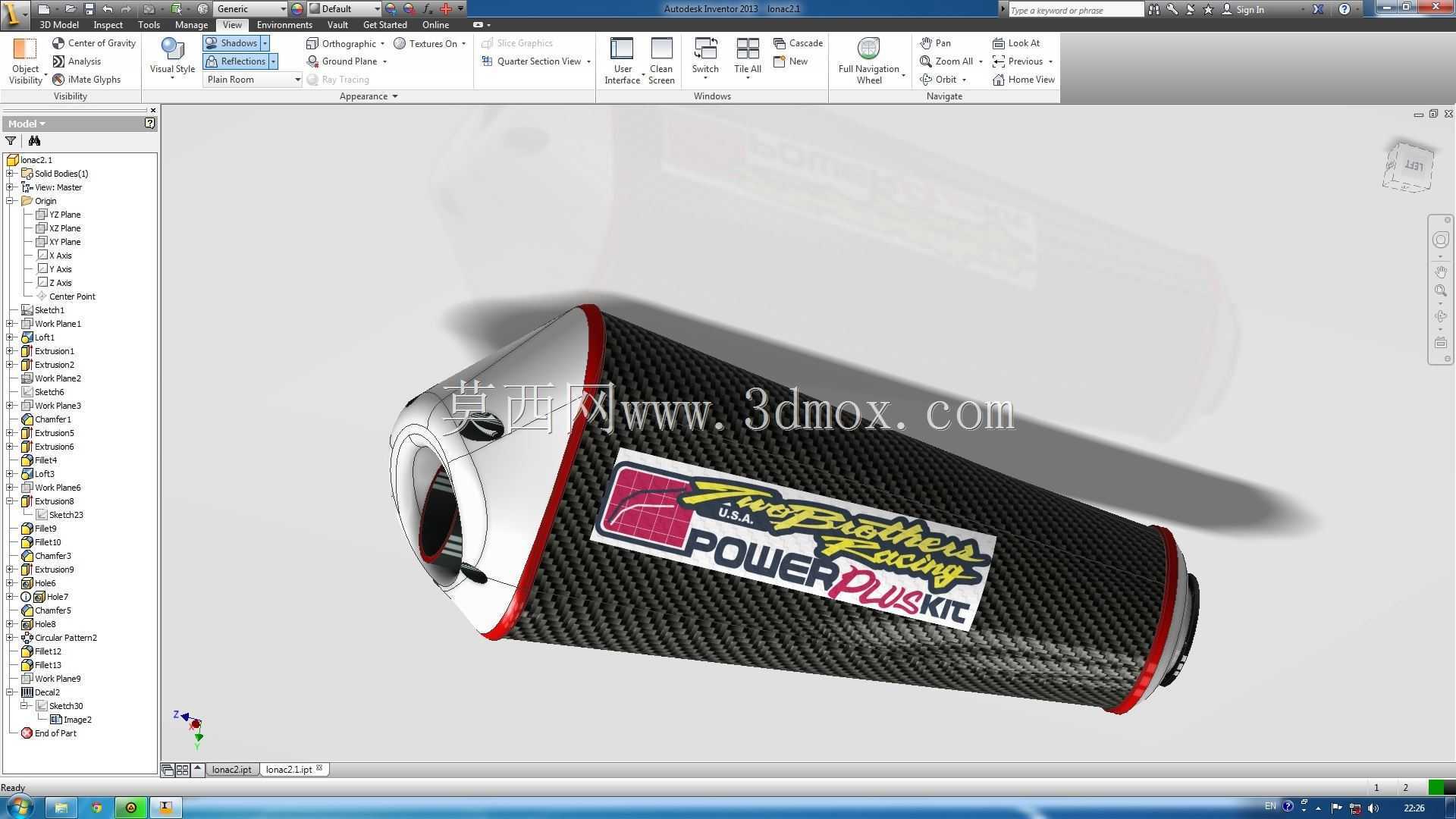

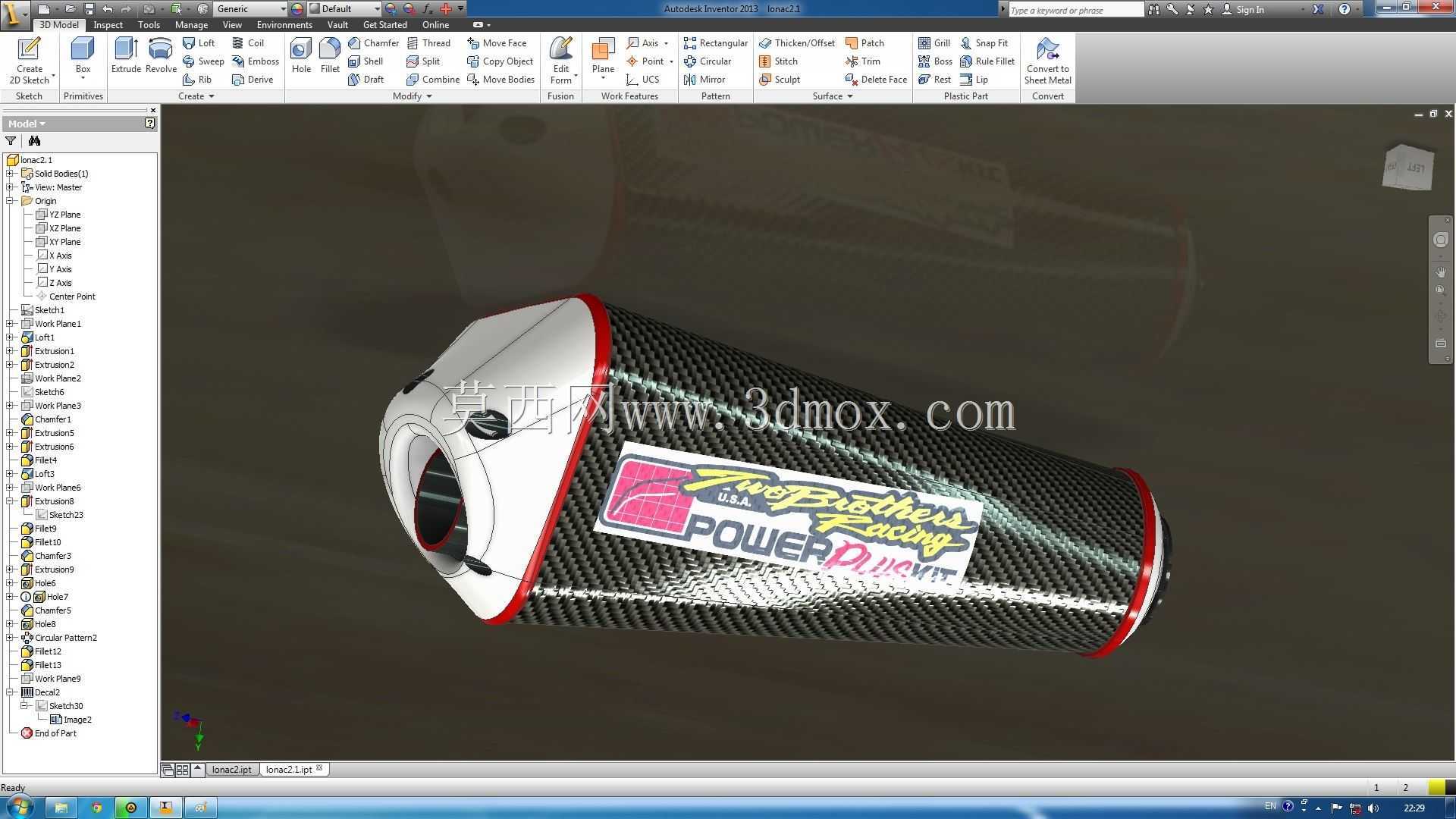

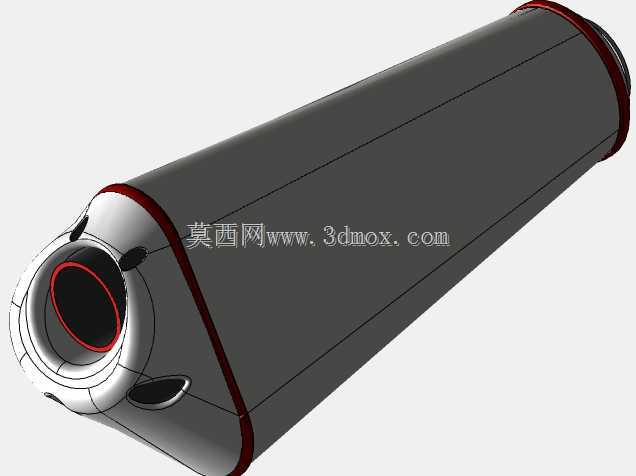

　　这款排气消音器主要适配全地形ATV车辆的排气系统末端，承担排气降噪、尾气导流以及动力输出优化的核心作用，在非道路越野场景下，还要兼顾防碎石冲击、泥水侵蚀的使用需求，相比民用道路车辆的排气部件，它的使用工况更恶劣，对结构强度、重量控制的平衡要求更高。从结构设计逻辑来看，这款消音器采用锥台形筒体布局，进气端直径更小，通过法兰接口与发动机排气前段管路对接，出气端直径略大，引导尾气逐步扩容减速，配合内部的多级消音腔结构，在不明显增加排气背压的前提下，抵消排气脉冲产生的高频噪音。筒体主体采用碳纤维复合材料铺层制作，相比传统钢制排气筒体，重量可降低60%以上，同时碳纤维材料本身的耐高温、抗冲击特性，能够应对越野场景下飞溅的碎石击打，

　　表面的斜纹编织结构也能提升部件的外观辨识度，筒体两端采用金属包边结构，通过铆接工艺与碳纤维筒体固定，避免碳纤维层在长期振动下出现分层、开裂的问题。安装边界方面，进气端预留标准卡箍安装位，可适配多数中小排量ATV的排气前段管径，筒体侧面设计有专用的安装吊耳点位，吊耳位置经过重心匹配，安装后不会对车架侧部造成额外的偏载力矩，整体长度控制在300mm区间，最大筒体直径120mm，不会超出ATV车身侧部的轮廓边界，避免越野过程中与路面凸起、障碍物发生剐蹭。功能特性上，这款消音器的内部流道采用渐扩式设计，尾气从进气端进入后，首先经过第一级穿孔管消音腔，通过管壁的小孔分散排气脉冲，随后进入填充有耐高温吸音棉的膨胀腔，进一步吸收中低频排气噪音，

　　最后经过尾部的收敛导流口排出，整个流道的阻力损失控制在合理区间，不会因为消音结构导致发动机排气不畅、动力下降。筒体表面的标识区域采用嵌入式覆膜工艺，避免长期高温下标识脱落，两端的红色装饰条采用耐高温硅胶材质，既可以填补金属包边与碳纤维筒体的装配间隙，也能起到缓冲作用，降低车辆振动传递到筒体的共振幅度。在实际选型匹配时，需要注意这款消音器的进气接口朝向，它属于侧置式排气布局，安装后筒体沿车身侧部向后延伸，不会与ATV的后摇臂、减震器等运动部件发生运动干涉，吊耳的安装孔位可以适配厚度3-5mm的车架安装支架，安装时需要在吊耳与支架之间加装橡胶减震垫，进一步过滤发动机传递到消音器的振动，延长部件的使用寿命。针对越野场景的特殊需求，这款消音器的碳纤维筒体表面做了耐高温清漆涂层处理，可以抵御排气管工作时的高温辐射，同时避免泥水附着后渗入碳纤维铺层缝隙，尾部的出气口采用内收式设计，防止越野过程中泥水倒灌进入消音器内部，影响消音效果。
