高性能通风划线打孔盘式制动总成结构

　　这套盘式制动结构的设计，首先要匹配乘用车前轮的安装空间，制动盘的安装孔位完全对应主流家用性能车的转向节接口，中心定位孔直径与轮毂轴头的配合公差取H7/h6，保证装配后无径向窜动，制动盘的有效摩擦半径经过制动力矩核算，匹配17寸及以上轮毂的内部避让空间，卡钳的安装支架定位面到制动盘中心的距离严格遵循整车悬架的硬点参数，不会出现装车后与轮毂辐条、转向拉杆发生运动干涉的问题。日常行驶场景里，这套制动结构需要覆盖从市区通勤低速跟车的频繁轻刹，到高速行驶的紧急重刹，再到山路连续下坡的长时间制动工况，摩擦面的打孔设计首先是为了排出制动过程中摩擦片与盘面之间的空气，避免高速制动时形成气膜降低摩擦系数，

　　盘面的弧形划线则可以快速刮除摩擦片表面磨下的碎屑，防止碎屑在摩擦面之间形成磨粒磨损，同时划线的走向顺着制动盘旋转方向设计，还能在涉水行驶后快速划破盘面水膜，缩短湿滑路面的制动距离。制动盘采用双层通风结构，两层摩擦面之间的散热筋沿着径向呈流线型排布，车辆行驶时迎面气流可以顺着轮毂辐条的间隙进入通风道，带走连续制动产生的热量，避免摩擦片因为温度过高出现热衰退，卡钳的浮动式结构设计，让内侧活塞推动摩擦片贴紧盘面后，卡钳本体可以沿导向销滑动，带动外侧摩擦片同步压紧制动盘，保证两侧摩擦片的磨损量均匀，不会出现偏磨的问题。卡钳的活塞密封圈采用矩形截面设计，除了密封制动液之外，还能在制动解除时依靠密封圈的弹性变形带动活塞回位，

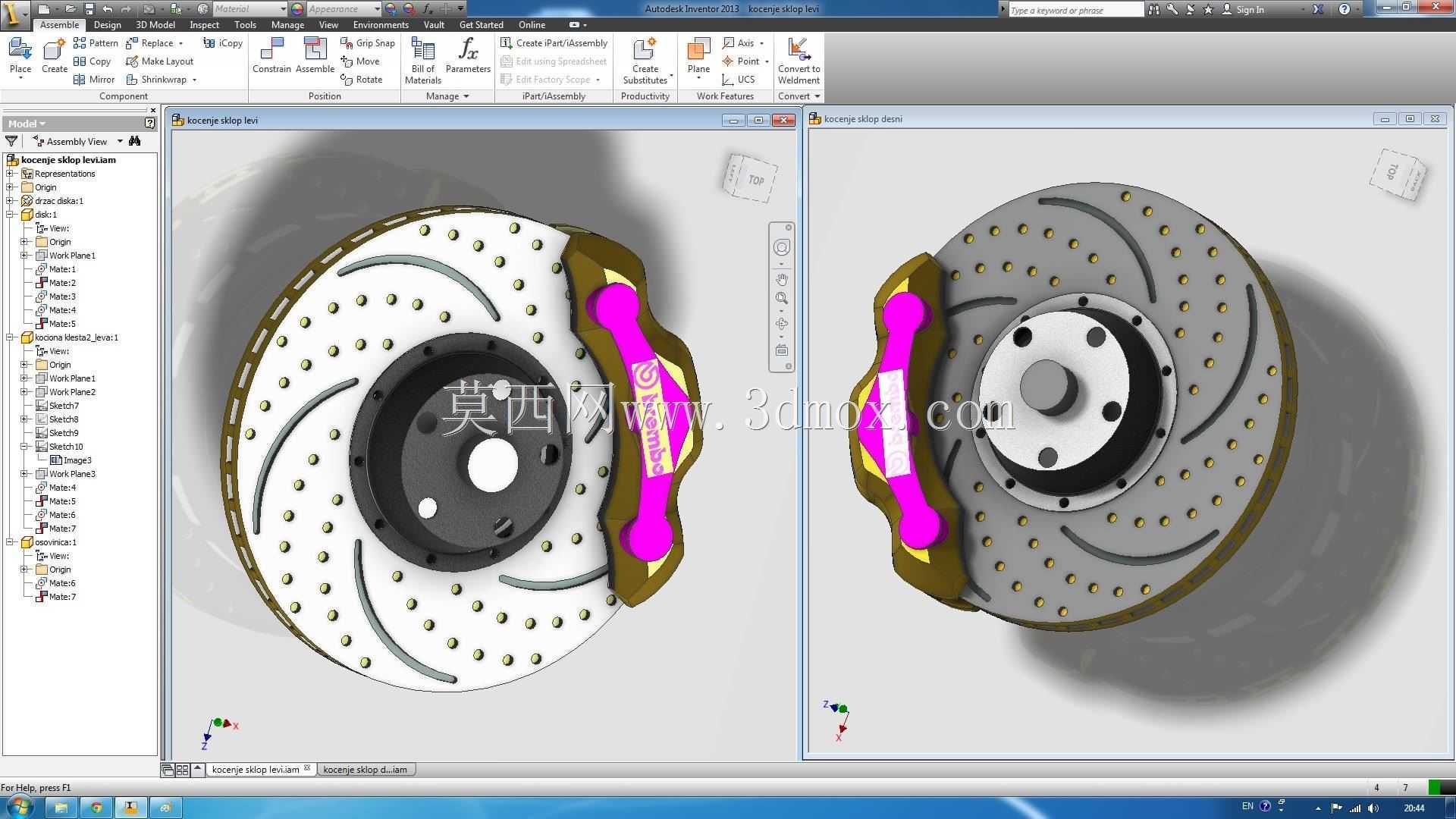

　　让摩擦片与制动盘之间保持合适的间隙，既不会因为间隙过大导致制动踏板行程过长，也不会因为间隙过小出现拖磨增加行驶阻力。建模过程中，摩擦片的摩擦材料厚度预留了足够的磨损余量，背板的钢片厚度经过刚度校核，重刹时不会出现变形导致制动力传递不均，卡钳本体的放油螺钉位置布置在卡钳腔体的最高点，方便维保时候排出制动管路里的空气，制动盘的帽部与摩擦面连接的过渡位置做了圆弧倒角，减少应力集中，避免长时间冷热交替后出现盘面开裂的问题。安装边界上，卡钳的进油口位置预留了标准的制动硬管连接螺纹，导向销的防尘套采用耐高低温的橡胶材质，适配从零下四十度到零上一百二十度的工作环境温度范围，制动盘的动平衡精度控制在5g·cm以内，高速旋转时不会引发方向盘抖动，

　　摩擦片的磨损报警片安装位置对应摩擦片的最小磨损厚度，当摩擦材料磨损到极限位置时，报警片会与制动盘接触发出尖锐提示音，提醒驾驶员及时更换摩擦片。整个结构的运动校核覆盖了车轮上下跳动、转向全角度的所有工况，卡钳与周边部件的最小间隙保持在8mm以上，即使悬架衬套出现老化变形，也不会发生运动干涉，制动盘的摩擦面平面度公差控制在0.02mm以内，保证制动时踏板脚感线性，不会出现制动力忽大忽小的问题。
