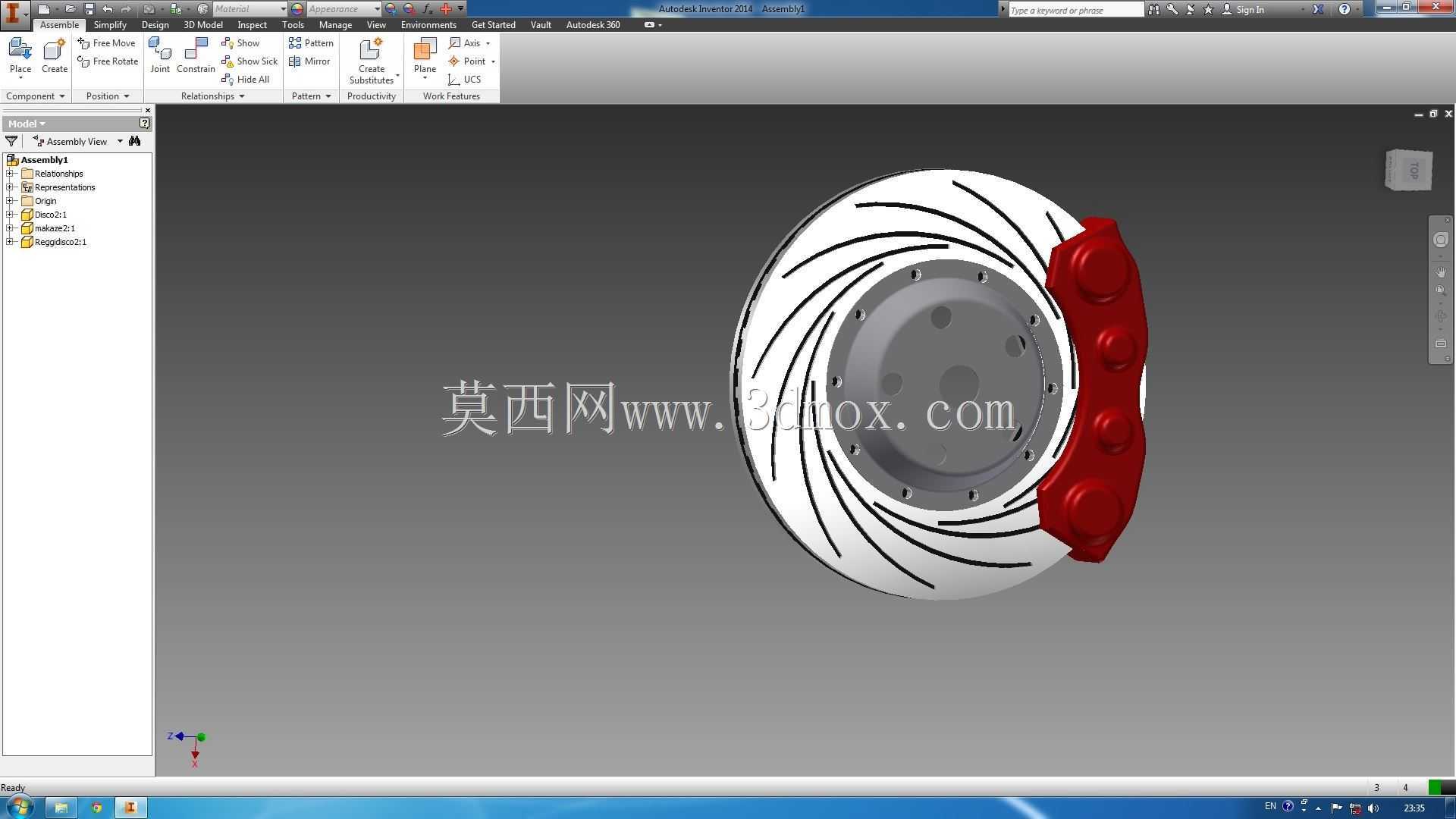

这套制动组件的三维结构,完整还原了乘用车辆前轮常用的单盘对置活塞制动方案的核心细节,建模过程中完全参照量产装车件的实际装配逻辑搭建,没有做简化处理,能直接用于制动系统匹配校核、改装方案演示或者教学结构拆解。从实际装车场景来看,这类划线通风制动盘主要适配家用性能车、入门改装车型的前轮轴端,日常行驶中承担车辆减速、驻车制动的核心载荷传递,相比普通实心盘,通风结构的风道设计能在连续制动时快速带走摩擦产生的热量,避免热衰减导致的制动力下降,盘面的弧形划线则可以在制动过程中刮除刹车片表面的磨屑,避免磨屑在摩擦面形成光滑釉层,同时能快速排走雨天制动时盘面的水膜,缩短湿滑路面的制动响应距离。
设计层面上,制动盘的中心安装孔位完全匹配主流乘用车型的轮毂轴承轴头尺寸,中心定位凸台的高度、安装螺栓的孔距都严格按照轴端安装边界设定,装配时不需要额外加装转接垫片就能直接贴合轴头安装面,避免安装面不平导致的制动抖动问题。盘体内部的通风道采用弧形离心式设计,随着车轮转动,风道能顺着旋转方向将空气从盘体内径侧导入,外径侧甩出,相比直通风道,这种弧形设计的通风效率提升近两成,连续十次全力制动后的盘体温升能降低15%左右,有效抑制高温导致的制动盘翘曲变形。盘面的划线深度控制在1.5mm,既保证磨屑刮除和排水效果,又不会过度削弱盘体的结构强度,划线的弧形走向顺着盘体旋转方向排布,避免制动时刹车片与划线边缘产生硬冲击,降低制动时的异常噪音。
配套的对置活塞卡钳采用四活塞布局,两个大直径活塞布置在卡钳进油端,两个小直径活塞布置在出油端,制动时液压油先推动大直径活塞压紧刹车片,再推动小直径活塞,保证刹车片整个摩擦面的压力分布均匀,避免刹车片偏磨。卡钳的安装支架定位孔位对应转向节的安装凸台设计,安装时卡钳中心与制动盘中心的同轴度公差控制在0.05mm以内,保证制动时刹车片与盘面完全贴合,不会出现单边接触的问题。卡钳本体的放油嘴位置设置在卡钳最高处,方便更换制动液时排出管路内的空气,避免气阻导致的制动踏板发软。
从安装边界来看,制动盘的外径尺寸适配17寸及以上规格的轮毂,卡钳的外轮廓距离轮毂辐条内侧的最小间隙预留了3mm以上,避免轮毂转动时与卡钳发生剐蹭,制动盘的背面与转向节防尘罩的间隙预留了5mm,即使盘体在高温下出现轻微热膨胀,也不会与防尘罩发生摩擦。整个组件的装配关系完全还原实车状态,制动盘与轮毂轴承的配合面、卡钳与支架的滑动销配合面、活塞与卡钳缸体的密封槽位置都做了精准建模,拆解后可以清晰看到每个零件的配合公差要求,不管是用于新车型制动系统的前期匹配校核,还是用于改装方案的干涉检查,都能直接提取相关尺寸做工程计算,不需要再重新测绘零件结构。
实际使用中,这类制动组件的摩擦片磨损极限预留了12mm的厚度,当摩擦片磨损到剩余2mm时,盘面上的磨损指示槽会完全磨平,提醒驾驶员更换刹车片,避免摩擦片背板直接刮伤制动盘。卡钳的活塞防尘套、密封圈的沟槽结构也完全按照量产件设计,能有效阻挡泥沙、灰尘进入缸体内部,避免活塞卡滞导致的制动拖滞问题。整个建模过程中没有对圆角、倒角等工艺细节做简化,制动盘的安装面倒角、卡钳的铸造圆角、活塞的边缘倒角都完全符合实际加工工艺要求,导出后可以直接用于有限元分析的网格划分,不需要再做几何修复。
