CAT40刀架锁紧固定夹具结构

　　在数控加工车间的日常换刀作业场景中，CAT40规格刀柄作为立式加工中心、数控铣床应用覆盖率极高的接口类型，其刀架预锁紧环节的操作稳定性，直接影响后续刀具上机的装夹精度与换刀效率。这款针对CAT40刀架设计的小型固定夹具，核心作用就是在刀具预调、刀片更换、刀柄拆卸维护的工序中，为刀架提供完全约束的固定基准，避免操作过程中刀架连带刀柄发生转动、窜动，让操作人员可以顺畅施加扭矩完成刀具的锁紧或拆卸动作，无需额外手扶固定，也能避免因夹持不稳导致的刀柄磕碰、刀片崩损问题。

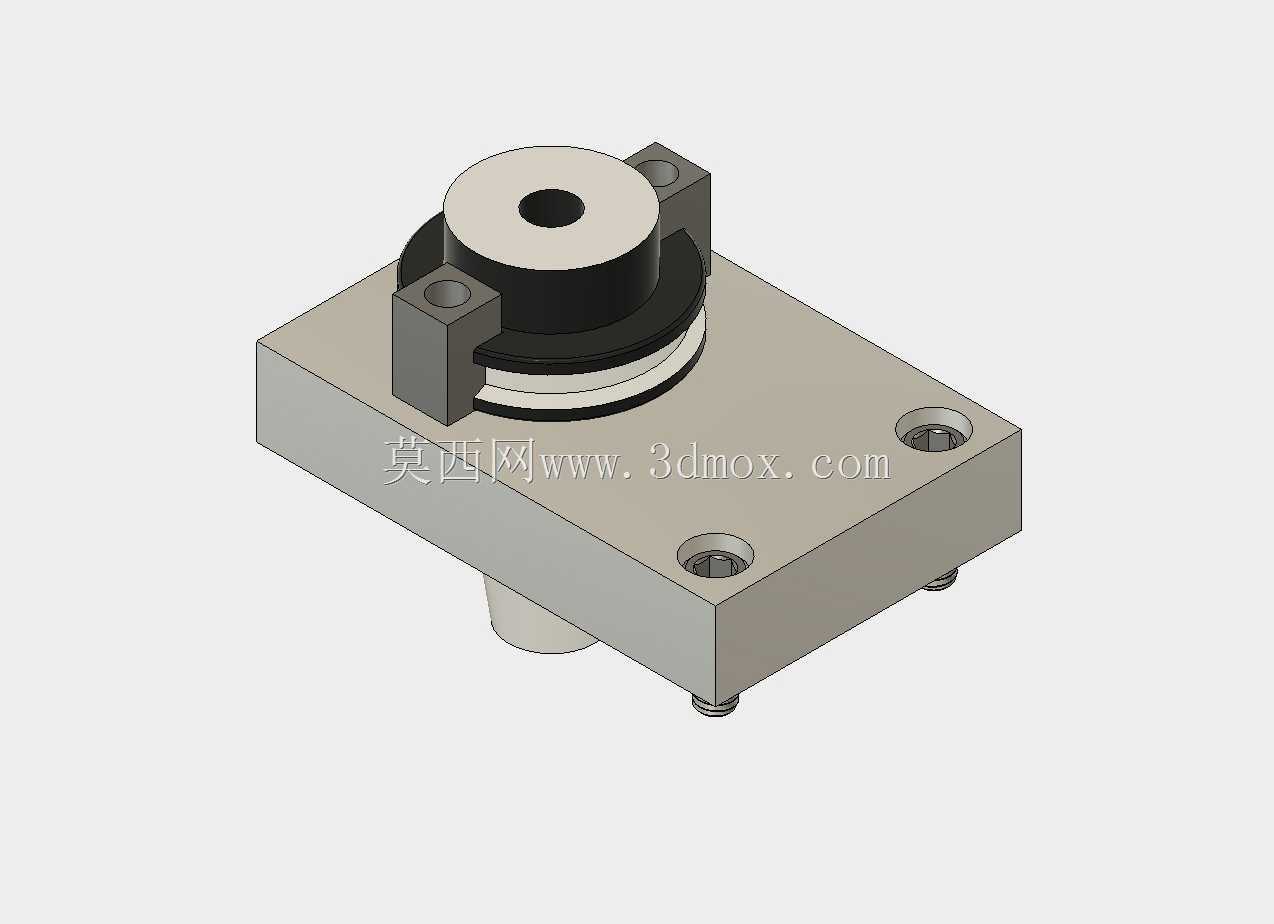

　　从结构设计逻辑来看，整个夹具采用分体式组合结构，底部为矩形安装基座，基座上预留两个沉头安装孔，可通过内六角螺栓直接固定在钳工工作台、刀具预调站台面上，安装孔的孔位间距匹配常规工装台的T型槽间距，不需要额外加工转接板就能完成固定，基座底部带有定位凸台，嵌入工作台的定位槽后可消除安装间隙，避免夹具受力时发生偏移。基座上方的定位核心采用与CAT40刀架法兰端面完全贴合的止口结构，止口的直径公差按照h6级精度加工，刚好可以嵌入CAT40刀架的基准法兰内孔，保证刀架装入后同轴度误差控制在0.02mm以内，不会出现装夹偏斜。

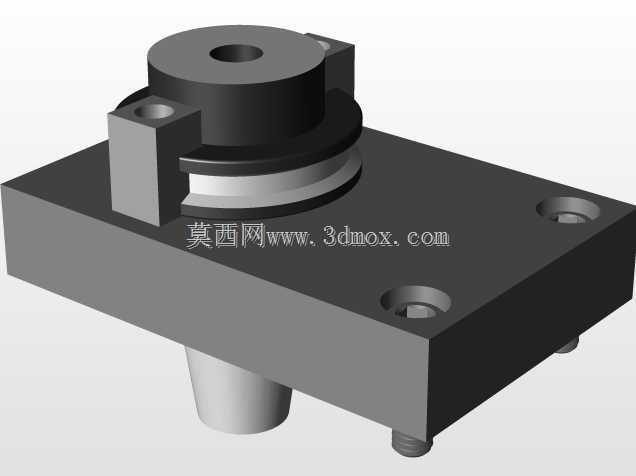

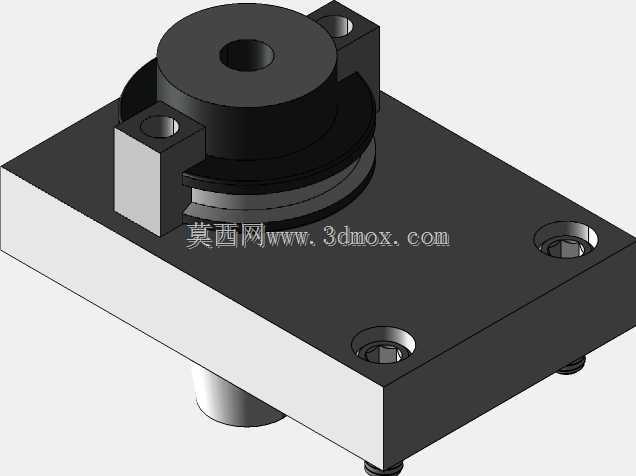

　　夹具上方设置两个对称分布的压紧块，压紧块采用L型结构，下部通过内六角螺栓与基座连接，上部的压爪刚好压在刀架法兰的台阶面上，压紧块的接触面上粘贴有薄型聚氨酯垫片，既可以增大压紧摩擦力，又能避免硬质金属直接接触刮花刀架的法兰基准面，影响后续刀柄上机的定位精度。压紧块的螺栓孔设计成长条腰型孔，可根据不同批次刀架的法兰厚度微调压爪的压紧位置，兼容一定尺寸公差范围内的CAT40刀架装夹需求，不需要针对同规格不同厂家的刀架单独更换压块。夹具中心位置设置避让通孔，当刀架上安装带有较长拉钉的刀柄时，拉钉可以直接穿过通孔，不会与夹具基座发生干涉，也方便操作人员从下方观察拉钉的安装到位情况。

　　实际使用过程中，操作人员只需要将CAT40刀架对准基座上的止口放入，拧紧两个压紧块的固定螺栓，就能完全限制刀架的六个自由度，此时无论是用扭矩扳手拧紧刀柄上的刀具夹头螺母，还是更换可转位刀片、调整刀具伸出长度，刀架都不会发生跟转，施加的锁紧扭矩可以稳定传递到螺纹连接副上，避免因刀架转动导致的扭矩不足问题，从根源上减少加工过程中因刀具锁紧不牢出现的掉刀、扎刀风险。相较于传统用台虎钳夹持刀架的固定方式，这款专用夹具不会对刀架的圆柱定位面造成夹伤，装夹定位的重复精度更高，单次装夹操作时间不超过10秒，能大幅提升刀具预调环节的作业效率，尤其适合批量加工场景下的刀具准备工位使用。

　　从安装边界尺寸来看，整个夹具的基座长宽尺寸控制在120mm×100mm范围内，总高度不超过80mm，占用工作台面积极小，不会和台面上的对刀仪、刀具存放架等其他辅具发生位置干涉，夹具的所有棱角都做了R2的倒圆角处理，避免操作过程中尖锐边角划伤操作人员。夹具的所有金属零部件都采用45号钢调质处理，表面做发黑防锈处理，长期在车间多油污、多切削液的环境下使用也不会轻易生锈，压紧螺栓采用标准内六角圆柱头螺栓，属于通用标准件，后期出现磨损后可以直接采购替换，不需要单独定制加工配件，维护成本极低。

　　在结构细节优化上，基座的止口端面设计有0.1mm深度的环形存油槽，刀架装入时带出的防锈油、清洗残留的切削液可以流入存油槽内，不会在定位端面形成油膜导致定位虚接，也能避免积液长期浸泡接触面产生锈蚀。压紧块的压爪下表面设计有15度的导入斜角，放置刀架时不需要完全对准压爪位置，稍微下压就能顺着斜角滑入压紧位，降低操作对位的难度。整个夹具没有复杂的传动结构、弹性元件，纯机械刚性连接的结构形式故障率极低，不需要定期做润滑、间隙调整等维护作业，投入使用后可以长期稳定满足刀架固定的作业需求。
