汽车保险杠喷漆定位工装模板结构

　　在汽车外饰件涂装作业环节，保险杠这类大尺寸曲面塑料件的喷涂遮蔽一直是影响漆面质量、生产节拍的关键工序，这套喷漆定位模板就是针对保险杠分色喷涂、局部遮蔽作业开发的专用工装结构。日常作业里，保险杠需要做双色拼接、局部防漆覆盖的时候，靠人工贴美纹纸不仅效率低，还容易出现边缘锯齿、漏漆、边界偏移的问题，尤其是批量返修或者小批量定制改色的场景，人工贴边的误差往往会导致整批工件返工，这套模板的核心作用就是通过型面的精准匹配，直接卡合在保险杠对应位置，快速划定喷涂边界，省去反复测量、贴胶带的步骤。从结构设计来看，模板的主体轮廓完全贴合保险杠对应区域的曲面弧度，边缘做了0.8mm的薄边收口处理，卡合后和保险杠表面的贴合间隙控制在0.15mm以内，

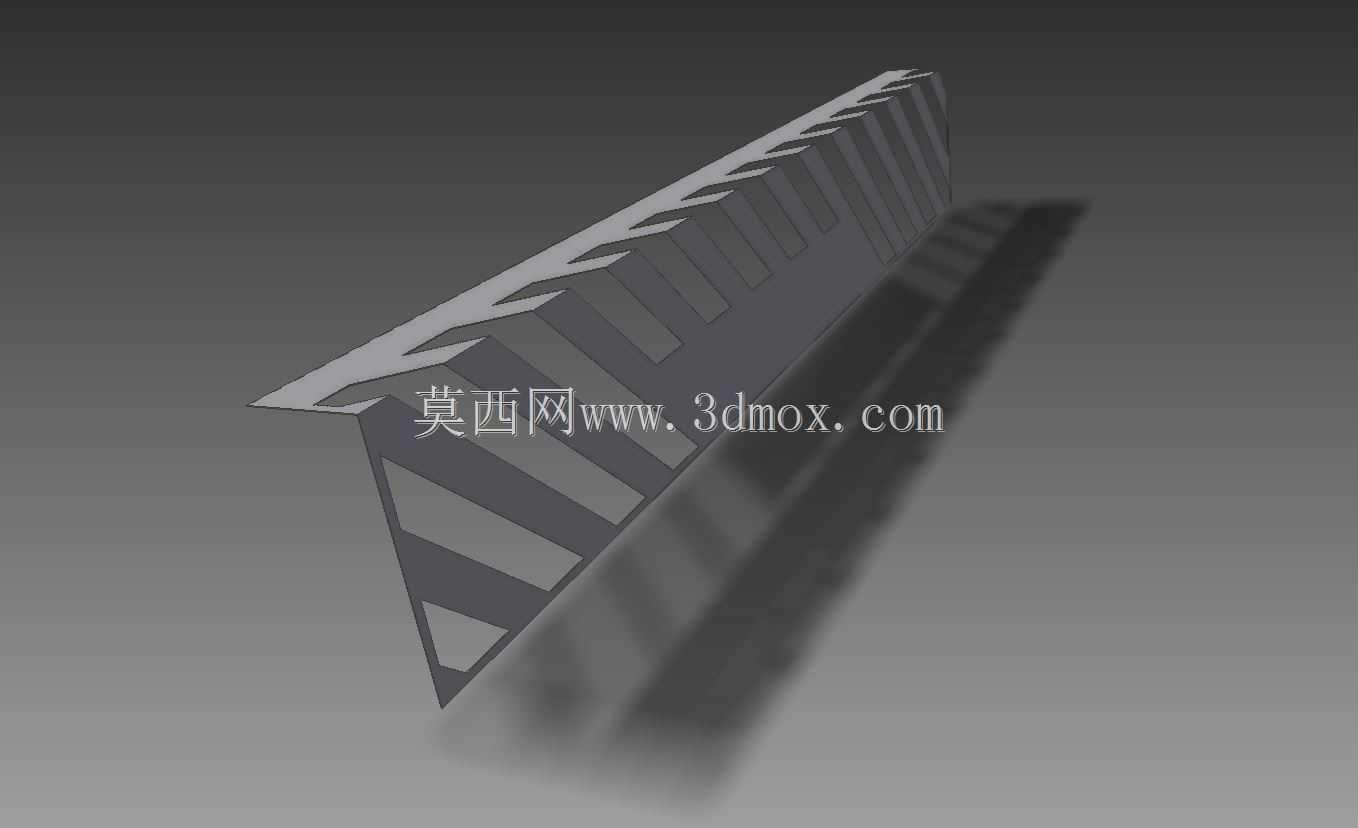

　　避免喷涂时漆雾从缝隙渗入造成毛边。模板上的等距齿状结构，是对应保险杠表面的格栅、安装卡扣位做的避让设计，每个齿位的尺寸都匹配保险杠凸起筋位的宽度，安装时可以顺着筋位快速滑入定位，不需要额外做对位标记，工人操作时只要将模板对齐一端的卡扣基准位，顺着曲面推合就能完成固定，单工件的遮蔽定位时间可以压缩到15秒以内，相比传统贴胶带的方式效率提升8倍以上。设计过程中首先要考虑的是模板的重复使用性能，主体结构的厚度设置为3mm，既保证足够的刚性，不会在反复取放过程中发生形变，又不会因为厚度过大导致边缘出现台阶，影响喷涂后的漆面过渡效果。模板的边缘做了15度的斜角削边处理，喷涂时漆雾会顺着斜角向外扩散，不会在模板边缘堆积漆渣，

　　多次使用后也不会因为漆层增厚导致贴合间隙变大。安装边界方面，模板的整体轮廓完全覆盖保险杠需要遮蔽的区域，四周比实际需要遮蔽的边界外扩2mm，预留出轻微的位置调整余量，同时不会因为外扩过多遮挡需要喷涂的区域。针对不同弧度的曲面段，模板上做了三段式的弹性让位槽，卡合时可以顺着保险杠的曲面产生微小的弹性形变，保证整个边缘都能紧密贴附，不会出现局部翘起的问题。在实际生产场景中，这类模板不仅可以用于新车生产线的保险杠分色喷涂，还能适配售后维修环节的保险杠补漆、改色作业，不需要针对单个工件做定制化的遮蔽处理，只要是同型号的保险杠，都可以用这套模板快速完成定位。相比传统的纸质遮蔽模板，这种硬质结构的模板可以重复使用上千次，不会因为溶剂浸泡、

　　漆雾附着出现变形、破损的问题，长期使用的成本远低于一次性遮蔽材料。另外模板的握持位置做了内凹的防滑结构，工人取放时可以直接握持侧边的内凹位，不会触碰模板的定位边缘，避免手上的油污沾到贴合面导致贴合不牢，也不会在安装过程中刮伤保险杠的已喷漆面。结构上没有多余的凸起或者尖角，所有转角都做了R2的圆角处理，取放过程中不会划伤工件表面，也不会对操作工人造成割伤风险。在做三维结构建模的时候，需要完全提取保险杠的外表面数模，沿着需要遮蔽的边界做偏置处理，同时要考虑塑料件成型后的收缩率，将模板的定位尺寸做0.2mm的负公差补偿，保证实际生产出来的模板和保险杠成品能够完美适配，不会因为工件的成型误差出现卡合过紧或者间隙过大的问题。对于保险杠上的雷达安装孔、拖车盖位置，模板上对应做了精准的避让孔，安装时这些孔位可以直接套在工件的凸台上，作为辅助定位基准，进一步提升定位的准确性，避免喷涂过程中模板出现移位。整套结构没有复杂的连接部件，不需要额外的夹具或者磁吸结构固定，完全靠自身的型面匹配和弹性卡合实现固定，操作门槛极低，新工人不需要长时间培训就能快速上手使用，也减少了工装维护的成本，不会出现连接件松动、失效的问题。
