车用12VDC30A直插式功率继电器结构

　　在车载电气改装、低压工控回路搭建的场景里，这类12V直流继电器是再常见不过的通断执行部件，很多刚接触电气选型的工程师容易把它和普通信号继电器混淆，实际上二者的载流能力、触点间隙、安装结构完全是两个设计方向。这款30A规格的产品，核心用途是用小电流控制回路去切换大电流负载回路，避免大电流直接走操作开关造成触点烧蚀、线路压降过大的问题，比如车载场景里控制大灯、散热风扇、气泵、改装音响的主供电，或是小型自动化设备里控制直流电机、加热片、电磁阀的通断，都能看到这类方块继电器的身影。

　　从功能特性来看，这款继电器采用电磁吸合的核心原理，线圈端通入12V直流电压后产生电磁力，带动内部衔铁动作，实现常开/常闭触点的状态切换，线圈侧的控制电流通常仅需几百毫安，就能稳定承载输出端30A的持续通断电流，触点部分一般采用银合金材质，兼顾导电性能与抗电弧烧蚀能力，在额定负载下能满足数万次的通断寿命要求。外壳采用全封闭的黑色工程塑料材质，一方面可以隔绝外界灰尘、水汽、少量油污对内部触点与线圈的侵蚀，适配车载引擎舱、设备柜体内部这类存在振动、温湿度波动的安装环境，另一方面塑料外壳的绝缘性能可以避免引脚间意外短路，提升电气安全冗余。

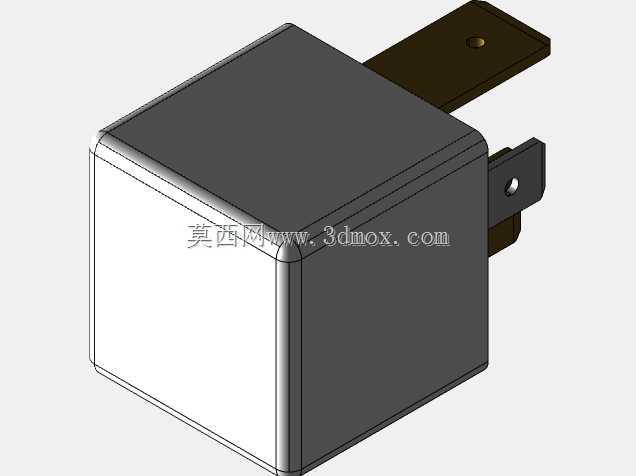

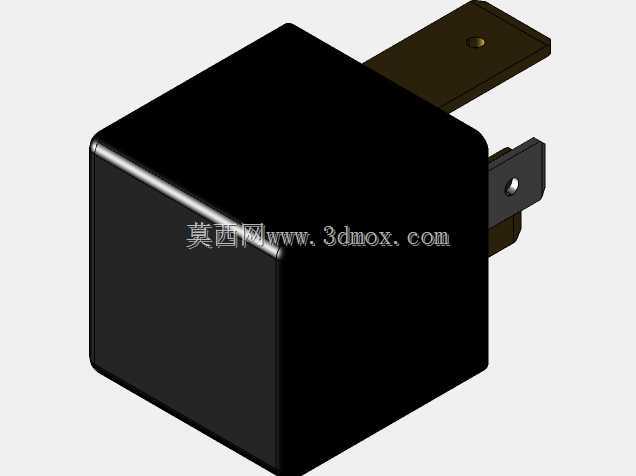

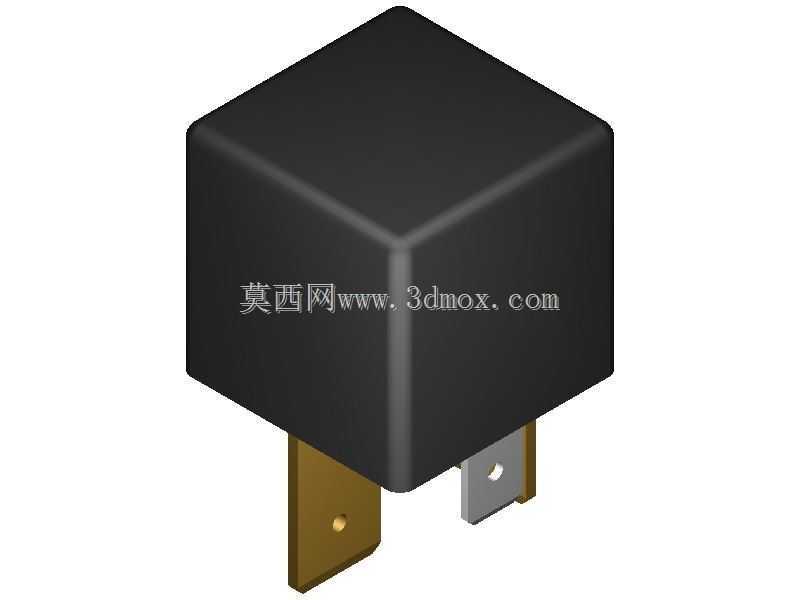

　　设计思路上，这款产品没有采用PCB焊接的引脚结构，而是选择了快插式的硬引脚设计，其中较宽的两个引脚是主回路的触点端，较窄的引脚是线圈控制端，这种设计完全是面向现场快速布线的需求——安装时不需要焊接，直接对应线束上的标准插簧端子压接后插装即可，后期维护更换也不需要拆焊线路，拔下旧件插上新件就能完成替换，非常适合批量装车、设备量产装配的场景。外壳做了立方体的倒角处理，没有尖锐的棱角，既可以避免安装时刮伤线束绝缘层，也能在注塑生产时提升脱模良率，减少外壳应力集中的问题。引脚的排布做了防呆设计，不同功能引脚的宽度、间距有明确区分，现场装配时不会出现插错引脚的问题，降低人工装配的出错概率。

　　从安装边界与尺寸适配的角度来说，这款继电器的立方体外壳边长大概在28mm左右，整体高度不含引脚约25mm，引脚伸出外壳的长度约8mm，安装时不需要额外的固定支架，很多应用场景里直接靠线束的插簧端子拉力就能固定，部分需要抗强振动的场景也可以搭配配套的继电器固定座，通过螺丝将固定座锁在设备钣金或车身钣金上，再把继电器卡入固定座即可。主回路引脚的宽度适配6.3mm规格的标准插簧，对应适配2.5-4平方毫米的多股铜芯线，完全满足30A持续载流的线径要求，不会出现线路过热的问题；线圈引脚适配4.8mm规格的标准插簧，对应0.5-1平方毫米的控制信号线即可。安装时需要注意预留至少5mm的手部操作空间，方便后期拔插替换，同时尽量避开高温热源直接烘烤的位置，虽然外壳材料能耐受一定高温，但长期超过120摄氏度的环境温度会加速内部线圈绝缘层老化，缩短产品使用寿命。另外在布线时要注意主回路走线和控制回路走线尽量分开，避免大电流线路的电磁干扰影响周边敏感信号元件，继电器本身的电磁屏蔽性能足够应对常规车载与工控场景，但如果周边有高精度传感器，还是建议保持2cm以上的安装间距。

　　很多工程师在建模调用这类标准件的时候，容易忽略引脚的插拔行程与插簧的配合公差，导致后期装配时出现端子插装不到位、接触电阻过大的问题，这款模型在引脚的尺寸公差、外壳的安装避让空间上都做了贴合实物的还原，不管是做电气布线的干涉检查，还是做继电器固定座的配套结构设计，都能直接参考模型的尺寸边界，不需要再反复核对实物样品的尺寸，能大幅提升结构设计与电气布线的效率。
