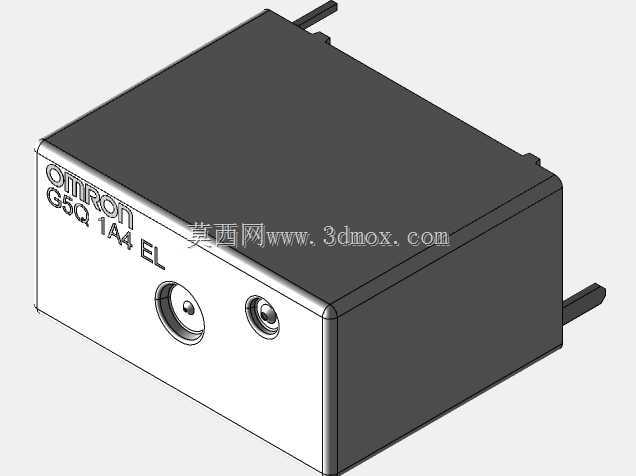

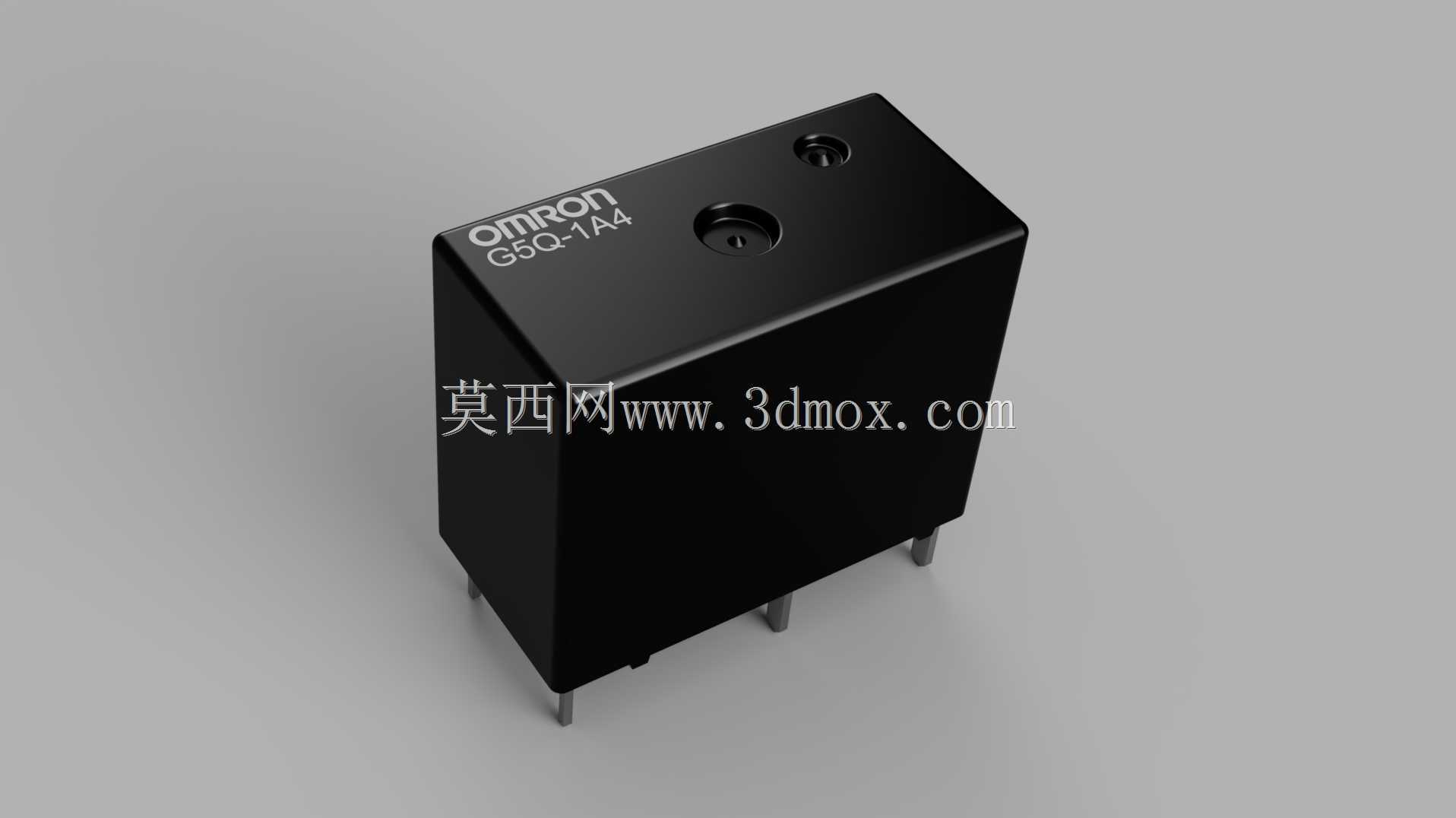

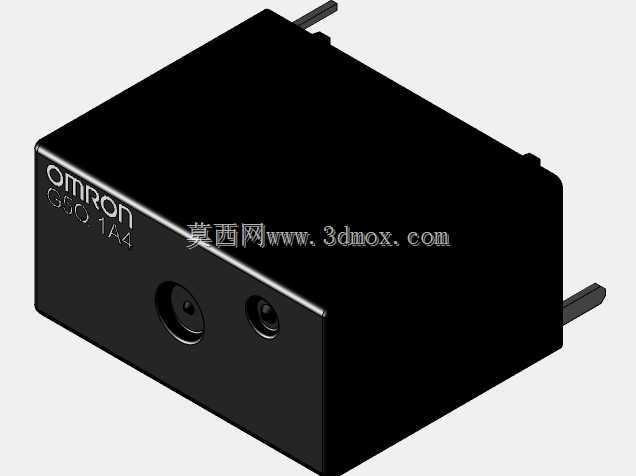

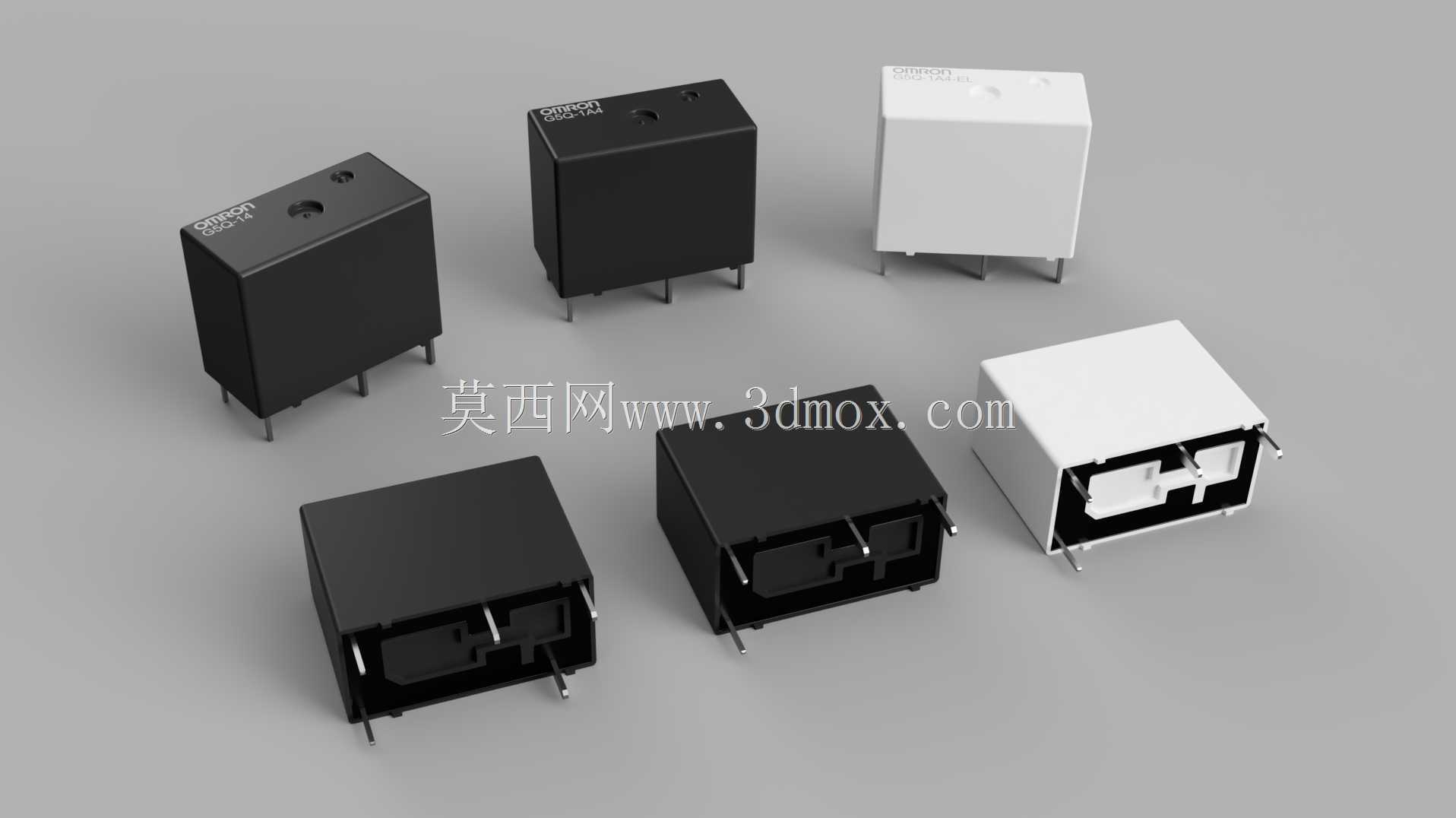

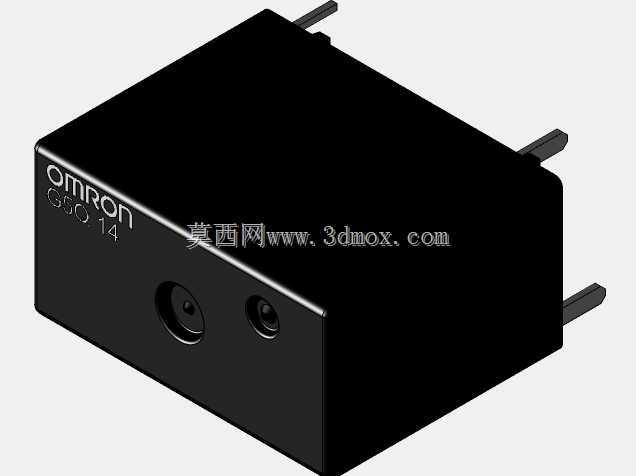

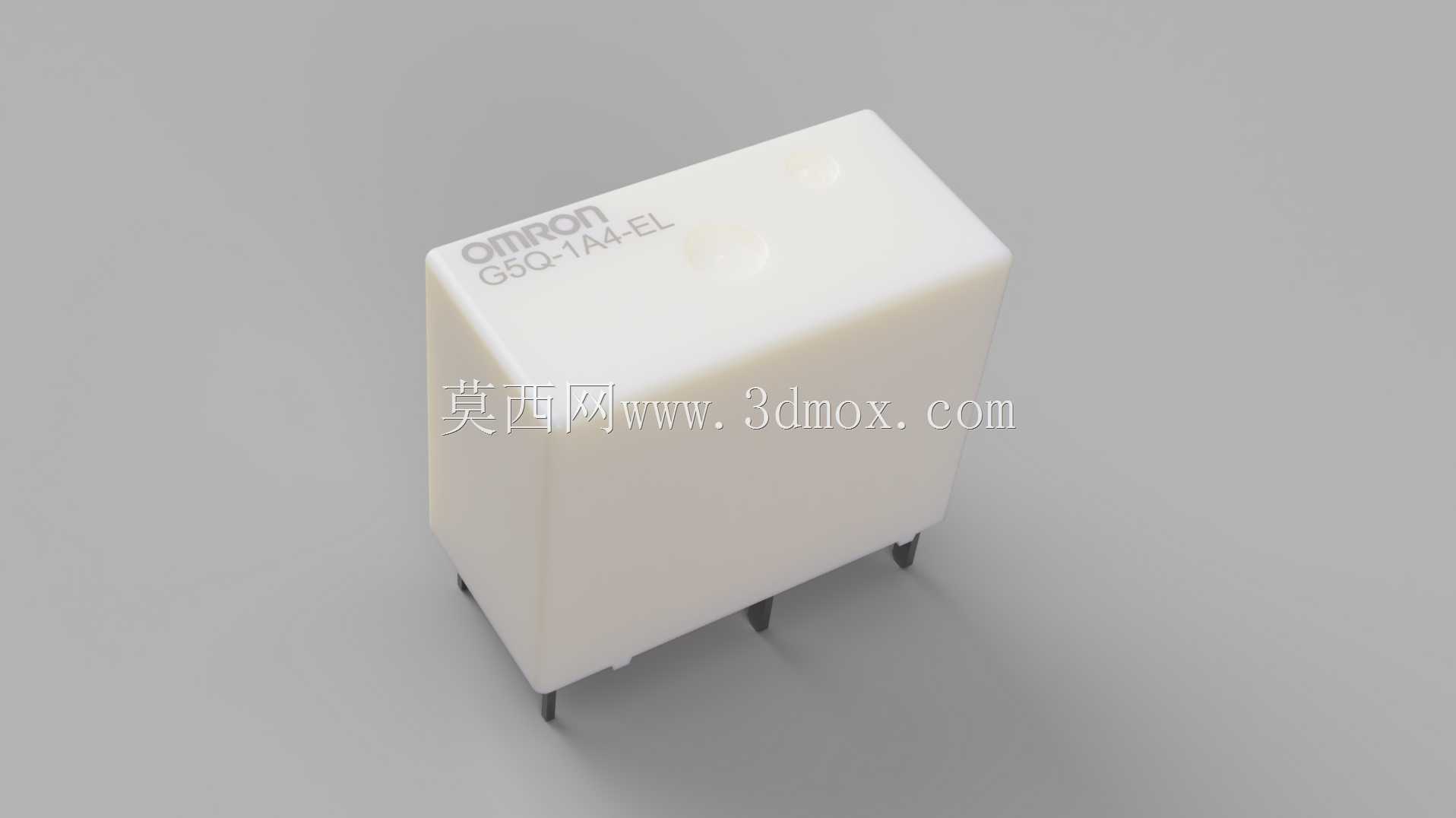

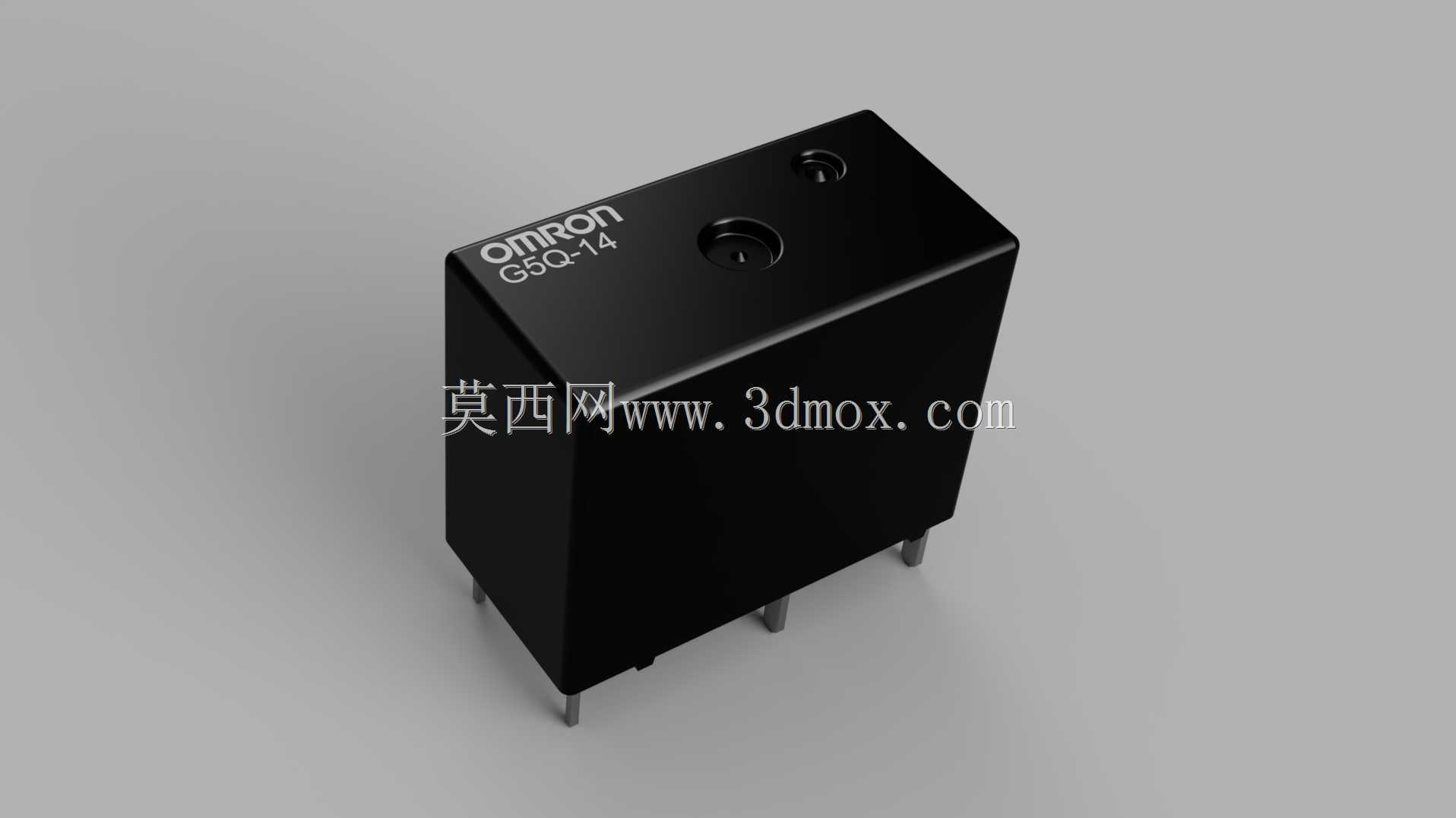

欧姆龙G5Q系列小型电磁继电器结构模型

　　做电气控制回路设计的工程师对这类小型电磁继电器不会陌生，G5Q系列作为工控领域用量极大的通用型信号继电器，在各类低压控制场景里的适配性极强。日常做控制柜排布、PCB板载元件选型的时候，这类元件的三维模型精度直接影响整体布局的干涉检查结果，毕竟很多时候控制板的空间余量极小，引脚间距、本体高度差一毫米，就可能导致后期装配时出现元件顶壳、引脚焊盘错位的问题。

　　从实际应用场景来看，这类继电器覆盖的范围极广，小到家用智能开关的通断控制、办公设备的电源切换，大到工业PLC输出端的信号放大、自动化设备的小功率负载驱动，都能见到它的身影。比如在小型传送带的控制回路里，PLC的输出触点载流能力有限，无法直接驱动接触器线圈，这时候就会用这类小型继电器做中间级，把PLC输出的弱信号转换成能驱动接触器的控制电流，同时还能起到强弱电隔离的作用，避免负载端的浪涌反串损坏主控板。还有在智能家居的控制模块里，这类小体积继电器可以直接焊在PCB上，实现灯光、窗帘电机的通断控制，不需要额外的安装空间，适配紧凑化的模块设计需求。

　　从功能特性上看，这个系列覆盖了不同触点形式的型号，包括SPST-NO的常开型、SPDT的转换型，还有带高涌流耐受能力的型号，能适配不同的负载特性。常开型型号平时触点断开，线圈得电后触点闭合，适合做单一回路的通断控制；转换型型号带有常开、常闭两组触点，可以实现回路的切换功能，比如在双电源切换的小功率回路里，就能用这类继电器实现主备电源的自动切换。带高涌流耐受的型号专门针对电容性负载设计，比如开关电源、LED驱动这类启动瞬间涌流较大的负载，普通继电器触点容易在接通瞬间被涌流烧蚀，这类特殊型号就能承受短时的大电流冲击，延长触点使用寿命。

　　建模的时候首先要还原的就是安装边界尺寸，这类继电器分为直插PCB安装和插座安装两种形式，直插型号的引脚间距是严格按照行业标准做的，引脚的直径、伸出本体的长度、相邻引脚的中心距都要和实物完全一致，不然做PCB封装的时候就会出现引脚对不上焊盘的问题。本体的外形尺寸也要精准，包括本体的长宽高、顶部的标记区域位置、侧面的卡扣结构，很多时候控制柜里的继电器是密集排布的，相邻两个继电器之间的间隙只有几毫米，如果本体尺寸做不准，装配的时候就会出现元件互相挤压的情况。还有底部的引脚成型角度，直插引脚的弯折位置、伸出长度都要符合焊接工艺要求，不能出现引脚过长顶到控制盒外壳，或者过短导致焊盘焊接强度不足的问题。

　　设计思路上，这类小型继电器的结构是典型的拍合式电磁结构，内部包含线圈、铁芯、衔铁、触点簧片、外壳几个部分，建模的时候虽然不需要把内部的漆包线等细节完全还原，但外部的所有装配特征都要准确。比如外壳的卡扣位置，是生产时上下盖扣合的结构，做设备外壳开模的时候要避开这些卡扣的凸起位置，避免干涉。还有部分型号带有的手动测试按钮，在模型上也要还原这个按钮的凸起高度和位置，方便后期做面板开孔的时候预留操作空间，调试的时候不用拆外壳就能手动触发继电器，检查回路通断是否正常。另外，不同外壳颜色的型号对应不同的线圈电压等级，建模的时候保留外观颜色的区分，也能方便在三维装配里快速识别不同电压等级的元件，避免选型时出现混料的问题。

　　实际选型建模的时候还要注意安装方式的差异，除了直插PCB的型号，还有搭配标准继电器插座使用的型号，这时候除了继电器本体的尺寸，还要考虑插座的安装尺寸，包括插座的固定孔位、接线端子的伸出位置、插座和本体配合的卡扣结构，确保三维装配里继电器插在插座上之后，整体的安装高度、接线空间都符合设计要求。比如在做小型接线盒的内部布局时，继电器加插座的整体高度要和接线盒的内部深度匹配，同时接线端子的位置要预留足够的走线空间，方便后期接线操作，不会出现导线弯折半径过小、端子被其他元件挡住无法接线的问题。

　　还有触点的载流能力对应的外形差异，同系列不同载流等级的型号本体尺寸基本一致，但触点部分的内部结构有区别，不过外部安装尺寸是通用的，这一点在建模的时候保持外部尺寸的一致性，就能方便工程师在选型替换的时候直接调整型号，不需要重新修改整体布局。另外，这类继电器的绝缘距离也是设计时要考虑的点，引脚之间的爬电距离、本体和周边金属元件的安全间隙，都要符合低压电气的安全规范，三维模型的准确尺寸能帮助工程师在设计阶段就完成安全距离的校验，避免后期做安规测试的时候出现绝缘不足的问题。
