直插式绿发发光二极管三维结构设计

　　在各类电子设备的结构设计环节中，直插式发光二极管是最常被用到的板载指示类器件，小到手持消费类电子的电源状态提示，大到工业控制柜的面板信号指示、机床操作面板的工位状态反馈，都能见到这类器件的身影。不同于贴片封装的发光器件，直插式封装的发光二极管凭借更长的引脚适配性，既可以直接波峰焊在PCB板上做板载指示，也可以通过引脚弯折搭配导光柱安装在设备面板上，甚至能通过引线外接实现远距离的状态信号输出，适配的安装场景覆盖了从民用到工业的绝大多数电子设备装配需求。

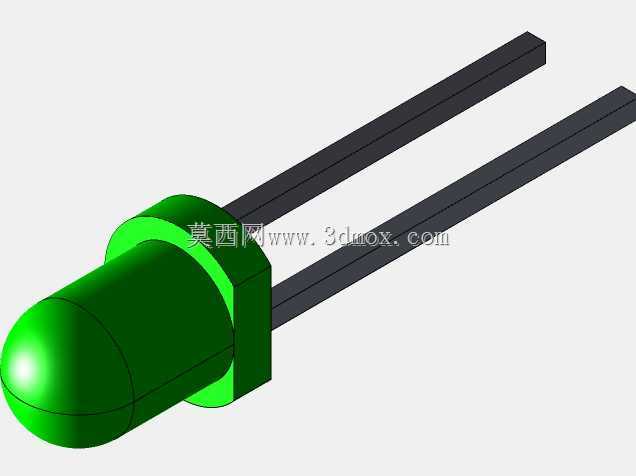

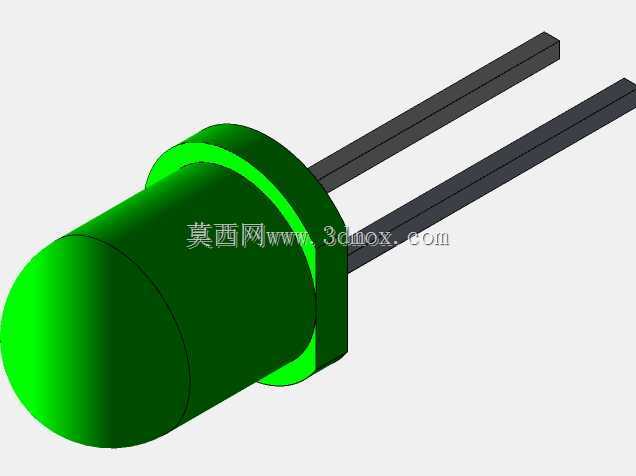

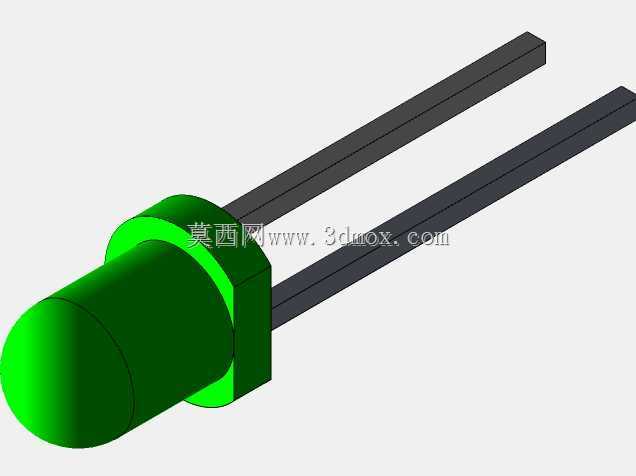

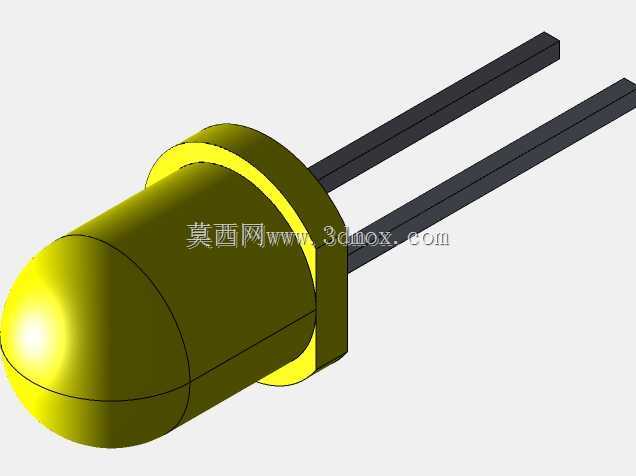

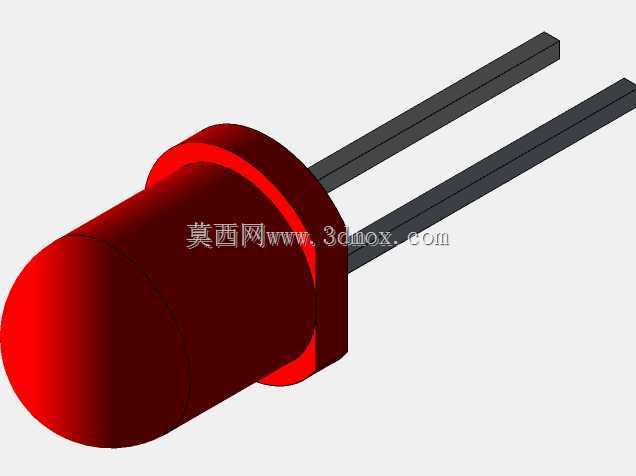

　　做这类器件的三维建模时，首先要明确实际生产装配中的安装边界约束，常规3mm直径的绿发直插发光二极管，胶体部分的总长度控制在4.2mm左右，胶体顶端做半球形聚光结构设计，这个弧度不是随意绘制的曲面，而是要匹配实际器件的出光角度，常规这类小功率直插发光管的出光角在20度到30度之间，半球面的曲率直接决定了光线的汇聚效果，建模时如果随意调整曲率，后续做设备导光柱的光路匹配仿真时就会出现偏差，导致实际装配后指示亮度达不到设计要求。胶体下方的封装基座直径要略小于胶体直径，控制在2.9mm左右，这个尺寸是为了匹配PCB板上的安装开孔，常规给这类直插元件预留的开孔直径在3.2mm，既可以保证器件顺利插装，又不会因为间隙过大导致波峰焊时焊锡上溢污染胶体。

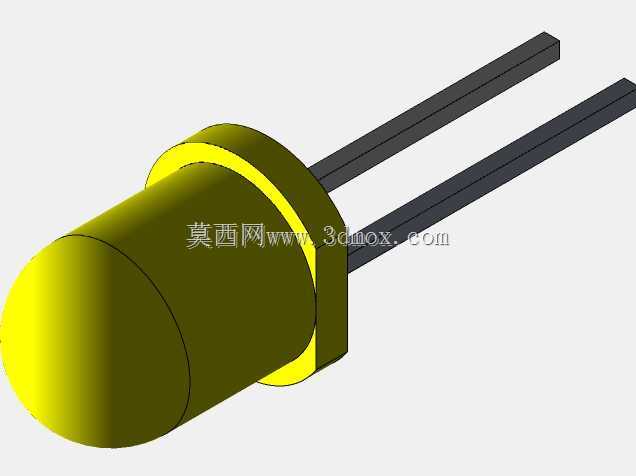

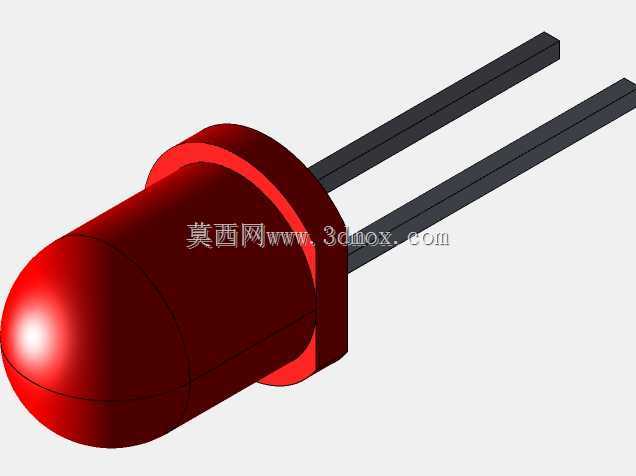

　　引脚部分的设计是建模时最容易忽略实际工艺要求的部分，两根平行的铁质镀锡引脚直径统一为0.5mm，引脚中心间距控制在2.54mm，这个间距恰好匹配标准万用板、PCB板的标准孔距，不需要额外做非标开孔设计，能大幅降低PCB制版的成本。需要注意的是两根引脚的长度差，实际器件的阴极引脚会比阳极引脚短1mm左右，同时阴极对应的胶体根部会做一个小的切平结构，建模时要把这个防呆特征做出来，避免结构设计时出现装反的问题——很多新手工程师建模时会把两根引脚做的等长，也省略胶体的切平特征，后续输出装配指导文件时就没法给产线工人明确的防呆标识，容易出现批量装反的生产事故。

　　从功能特性来看，这类绿发直插发光二极管的正向导通电压在2.0V到2.4V之间，工作电流控制在5mA到20mA就能达到足够的指示亮度，建模时不需要还原内部的半导体芯片键合结构，但是要把外部的所有装配相关特征做全，包括胶体的表面粗糙度——实际器件的胶体是透明环氧树脂材质，表面是高光面，做渲染或者装配干涉检查时要注意，胶体部分不能和周边的结构件有任何接触，因为环氧树脂材质硬度不高，装配时如果和周边的塑料筋位挤压，很容易出现胶体开裂、内部引脚断线的问题，所以结构设计时要给胶体周边预留至少0.3mm的安全间隙。

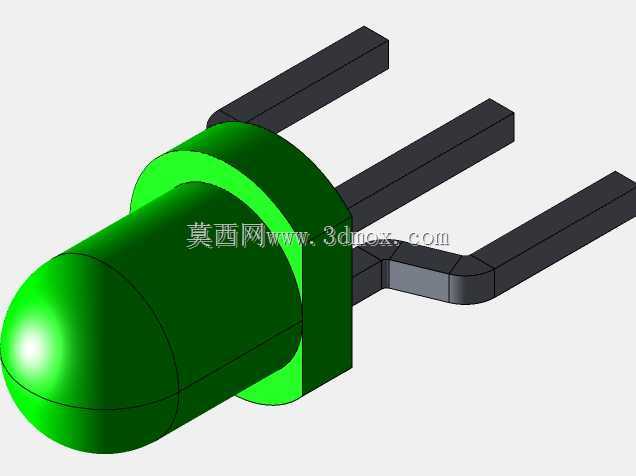

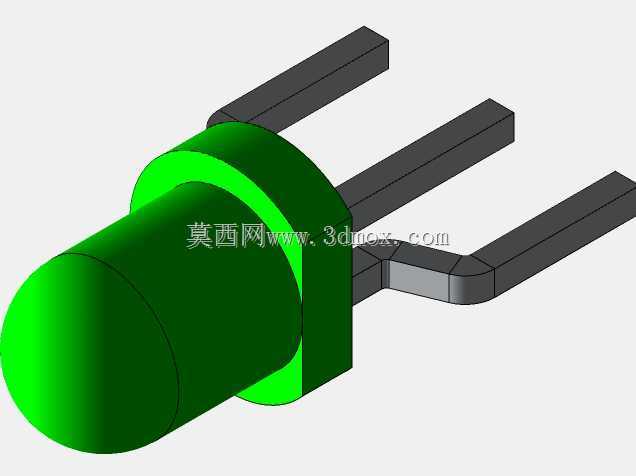

　　在不同的应用场景下，这类器件的安装方式也有区别，做板载直接焊接时，引脚伸出PCB背面的长度要控制在1.5mm到2mm之间，过长的引脚会在波峰焊后需要额外的剪脚工序，过短则会导致焊锡包裹面积不足，容易出现虚焊的问题；如果是做面板安装，需要把引脚弯折90度，弯折点要距离胶体根部至少2mm，避免弯折时应力传递到胶体内部扯断键合金线，建模时可以把引脚做成可配置的参数化特征，方便不同安装场景下直接调整引脚形态，不需要重新绘制整个模型。另外还要考虑器件的耐温特性，这类直插发光二极管的胶体耐回流焊温度上限在260摄氏度左右，持续时间不能超过10秒，所以如果是搭配回流焊工艺的PCB板，要注意器件的布局不能靠近大功率发热元件，比如功率电阻、电源模块等，避免长期高温烘烤导致胶体发黄、亮度衰减，建模时可以在模型的装配备注里标注这个安全距离要求，给后续的PCB布局设计提供参考。

　　很多工程师在做设备面板的指示灯设计时，会忽略发光二极管和导光柱的配合间隙，实际上导光柱的入射端面要距离发光二极管的胶体顶端控制在0.2mm到0.5mm之间，间隙过大会导致光线泄露，指示亮度不足，间隙过小则容易在装配时顶到胶体，损坏器件，三维模型里要把这个配合尺寸的基准面做明确，方便后续装配时直接做干涉检查，不用反复测量调整。还有部分防水要求的设备，会在发光二极管的胶体外圈套一个透明的硅胶防水套，建模时也要预留出防水套的安装空间，胶体直径的公差要控制在±0.1mm以内，保证防水套的过盈量在合理范围，既可以达到IP65以上的防水等级，又不会因为过盈量太大挤压胶体导致器件损坏。
