双位螺钉锁紧式接线屏障端子结构

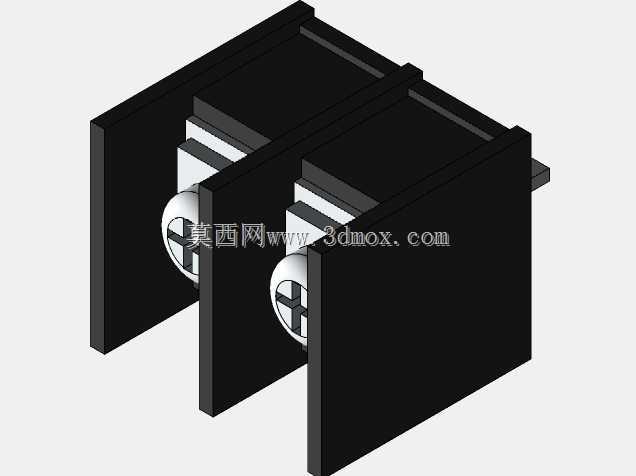

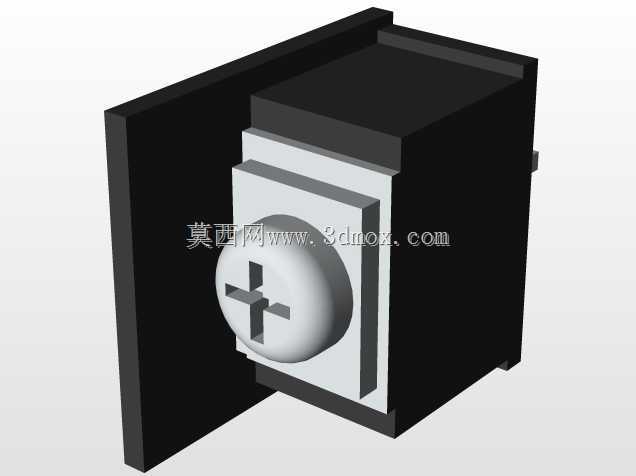

　　在工业电气柜布线、轨道交通信号转接、工业控制设备内部接线场景中，这类双位屏障式接线端子是解决多组导线有序接驳、避免相邻接线点误触短路的常用基础连接件。日常现场布线作业里，不少电工都遇到过密集接线时相邻导线铜丝外露搭碰、接线后拉扯受力松脱、不同电位接线点无物理隔离引发的绝缘失效问题，这款端子的结构设计正是针对这类现场痛点做了针对性优化。从结构布局来看，两个独立接线单元被黑色绝缘屏障壁完全分隔，每个单元的中间区域预留了十字槽锁紧螺钉的安装位，螺钉下方对应压接导线的容置腔，屏障壁的高度完全覆盖螺钉头部与压接后的导线端部，哪怕是多股软线压接后有少量铜丝散开，也会被屏障壁挡住，不会和相邻接线位形成导电通路。

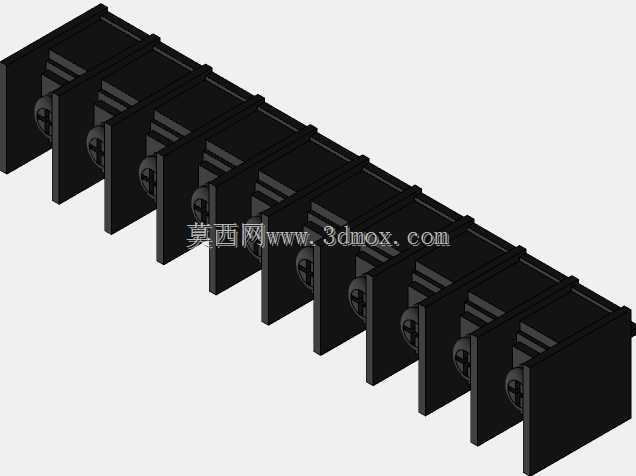

　　设计时首先考虑的是绝缘壳体的成型工艺，整体采用对称式的模腔布局，两个接线位的安装孔位、螺钉同轴度、压接腔深度完全一致，壳体外侧的安装凸耳预留了固定孔位，可直接通过螺丝固定在设备安装板或者DIN导轨适配座上，安装边界的尺寸控制充分考虑了常规电气柜内的接线间距要求，相邻端子并排安装时不会出现屏障壁干涉，也不会额外占用过多柜内布线空间。实际使用过程中，导线剥除合适长度的绝缘层后插入对应压接腔，拧紧十字螺钉即可将导线牢牢压在导电基座上，螺钉的下压行程做了限位设计，不会因为过度拧紧压断铜丝，也不会因为拧入深度不足导致压接不牢。屏障壁的厚度经过反复验证，既保证了足够的绝缘强度和结构刚性，在接线操作时螺丝刀不会因为侧壁过薄出现打滑戳破壳体的情况，

　　又不会因为壁厚过大导致整体结构臃肿。导电部分的基座嵌在绝缘壳体内部，和螺钉配合的螺纹孔做了防脱设计，多次拆装接线也不会出现螺纹滑牙、导电件移位的问题。在设备内部布线时，这类端子可以将不同回路、不同电位的导线有序分组，每个接线位的屏障相当于独立的绝缘隔舱，哪怕设备运行过程中出现振动导致导线端部轻微移位，也不会引发相间短路。对于结构设计人员来说，建模时需要重点把控几个关键尺寸的公差：首先是螺钉孔和压接腔的同轴度，偏差过大会导致螺钉下压时偏斜，压接导线时受力不均；其次是屏障壁的高度尺寸，要保证压接最大线径的导线后，导线端部和螺钉头部完全低于屏障壁顶面，避免爬电距离不足；还有安装凸耳的固定孔位间距，要和常用的安装座孔位匹配，

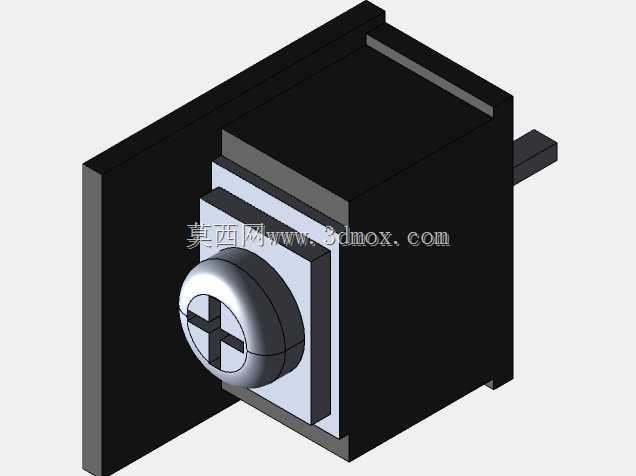

　　降低现场安装的适配难度。不同于普通的贯通式接线端子，这款屏障式结构的绝缘壳体把带电部分完全包裹在独立隔舱内，哪怕是在多尘、有轻微凝露的工业环境下，也能有效降低相邻接线点之间的爬电风险，适合用在电源进线转接、控制信号分线、传感器接线汇总这类对绝缘可靠性要求较高的位置。建模过程中，绝缘壳体的拔模角度做了合理设置，既方便注塑生产时脱模，也不会影响内部腔体的尺寸精度，螺钉头部的沉台深度刚好容纳十字槽螺钉的头部，不会让金属部分外露，进一步提升了接线后的安全性能。两个接线单元的间距设置充分考虑了常规螺丝刀的操作空间，接线时拧动其中一个螺钉不会被相邻的屏障壁挡住操作视线，也不会因为间距过小导致螺丝刀误碰相邻接线位的带电部分。在做整机结构布局时，这类端子的安装位置通常会预留出导线弯曲的空间，压接后的导线顺着屏障壁的侧边引出，不会出现过度弯折损伤线芯的情况，壳体底部的定位槽可以和安装基座上的凸筋配合，安装后不会出现横向滑动，长期受振动影响也不会移位。
