直插式七段数码显示器件结构设计

　　在工业控制数显面板、家用小家电状态指示、仪器仪表读数界面、小型嵌入式设备交互模块的设计选型中，直插式七段LED显示器件是应用覆盖极广的基础显示元件，这类元件通过七个独立可控的条状发光段搭配可选的小数点点位，可完成0-9阿拉伯数字、部分英文字符及简易符号的组合显示，相比点阵显示模块，它的驱动逻辑更简单、发光对比度更高、静态功耗更低，在不需要复杂图形显示的场景下，是兼顾成本与可靠性的首选方案。

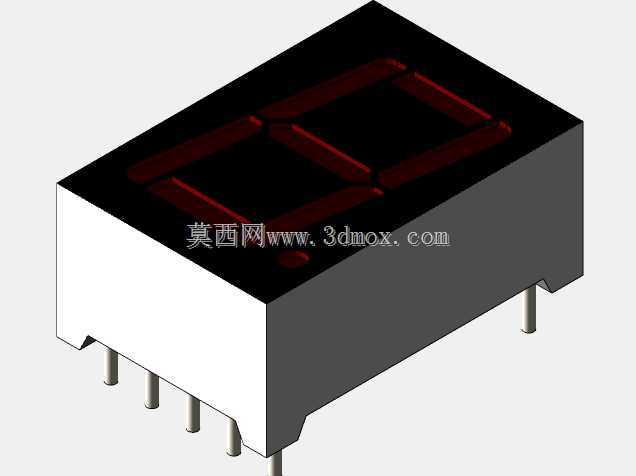

　　本次建模的这款七段显示器件采用双列直插封装结构，主体外壳为耐高温阻燃的乳白色工程塑料注塑成型，外壳正面做哑光黑色遮光处理，仅预留七个条状发光段的出光窗口，窗口边缘做微小的斜面倒角，既可以避免相邻发光段的光线串扰，也能扩大正面的可视角度，让操作人员在设备正面偏斜30度的范围内依然可以清晰识别显示内容。器件底部引出两排对称分布的金属直插引脚，引脚采用铜基材镀锡工艺，既可以匹配波峰焊、手工焊的加工工艺要求，也能保证长期使用过程中引脚不易氧化，维持稳定的电气连接性能。

　　从设计落地的角度看，这类显示器件的建模首先要明确安装边界：器件的主体外形为规整长方体，长宽尺寸适配常用的0.56英寸数码管安装规格，引脚间距严格遵循2.54mm标准直插元件间距，在做PCB Layout设计时，可以直接调用标准间距的封装库完成布局，不需要额外调整焊盘位置；器件的安装高度从引脚根部到显示面的垂直距离控制在合理范围，既可以让显示面略高于设备面板的安装开孔，避免面板遮挡发光区域，也不会因为突出过高导致运输、组装过程中被磕碰损坏。建模过程中，发光段的弧度处理是还原实物质感的关键，每一段发光条的端面都做微小的圆弧过渡，模拟实际LED封装的环氧树脂扩散层效果，避免生硬的直角结构导致渲染效果失真；外壳表面的字符标识采用凹陷蚀刻的结构还原，对应实物表面的型号丝印内容，让模型的细节还原度更贴近量产实物。

　　在实际设备装配场景中，这类七段显示器件通常有两种安装方式：一种是直接焊接在PCB板上，通过面板的预留开孔露出显示面，在显示面和面板之间加装半透明的滤光片，既可以保护显示面不被灰尘、水汽侵蚀，也能过滤环境杂光，提升强光环境下的显示清晰度；另一种是通过插座安装在PCB上，后期维护时可以直接插拔更换，不需要拆焊操作，适合需要频繁维护或者多规格显示模块切换的设备场景。建模时特意还原了引脚的长度参数，预留了足够的焊盘焊接余量，同时也兼顾插座安装时的插入深度要求，不管是做焊接装配的干涉检查，还是做面板开孔的尺寸匹配，都可以直接调用模型完成装配验证，不需要反复核对实物尺寸。

　　从功能特性上看，这款七段显示器件的每一个发光段都是独立的发光单元，通过引脚的电平控制即可实现对应段的亮灭，共阴或者共阳的引脚排布在建模时也做了对应区分，引脚的排布顺序完全匹配量产通用型号的定义，结构设计人员在做整机结构验证时，可以同步配合硬件设计人员完成引脚走线的空间避让，避免后期组装时出现引脚和周边结构件干涉、或者走线距离高压元件过近的问题。外壳的塑料材质厚度经过合理设计，既可以保证注塑成型时的工艺可行性，避免出现缩痕、缺料等注塑缺陷，也能起到足够的绝缘防护作用，防止内部的LED芯片、绑定金线受外力损坏，提升元件的整体抗冲击性能。

　　在做设备面板的结构设计时，调用这款三维模型可以提前完成显示区域的对位检查，确认显示面和面板开孔的同轴度，避免出现开孔偏移导致显示内容被遮挡的问题；同时也可以模拟不同安装角度下的可视范围，确认操作人员在常规操作位置是否可以清晰读取显示数值，减少后期样机调试时的结构修改工作量。对于三维建模学习者来说，这款模型的结构不复杂，但涵盖了塑料外壳建模、金属引脚建模、表面细节处理、装配干涉检查等多个基础建模知识点，通过拆解练习可以快速掌握直插式电子元件的建模思路，为后续更复杂的电子设备整机建模打下基础。
