TP-Link双频4G无线路由器结构设计

　　在做通信终端类产品结构建模时，这类4G无线路由器的结构参考价值很高，尤其是面向无有线宽带覆盖场景的设备选型与结构适配，很多野外监测点位、临时办公场地、移动作业舱室的网络部署，都会优先选用这类集成4G模组的无线路由设备，不需要额外布设光纤或者网线，插入对应运营商的SIM卡就能完成网络信号的转换与覆盖，省去了传统有线网络部署的管线施工环节，对于临时组网、偏远区域点位补网的场景适配性极强。

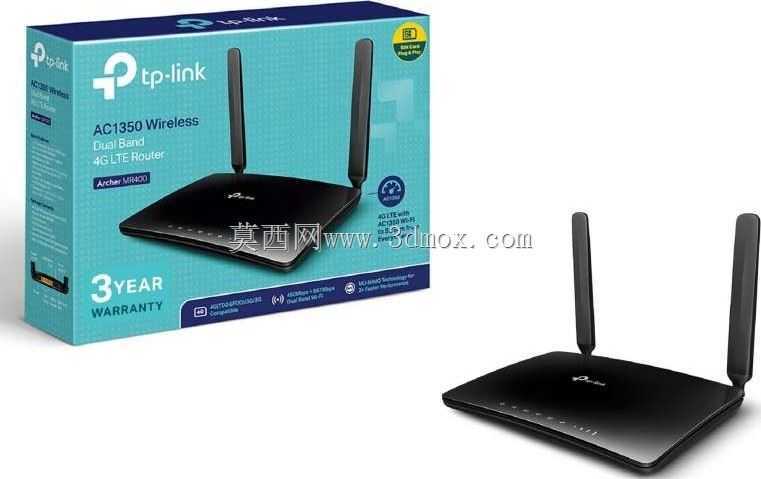

　　从实际使用的功能逻辑来看，这款设备同时支持2.4G与5G双频段WiFi信号发射，机身正面排布的状态指示灯分别对应电源状态、系统运行、WiFi信号、有线网口连接、4G信号强度这几个核心状态，用户不需要进入管理后台，直接通过指示灯的亮灭、闪烁频率就能判断设备当前的运行状态，这种交互设计在民用通信设备里非常务实，降低了非专业用户的使用门槛。机身侧面预留的有线网口可以兼顾有线设备的接入需求，比如台式机、网络交换机这类不支持无线连接的设备，也能通过网线接入局域网，拓展了设备的使用场景。

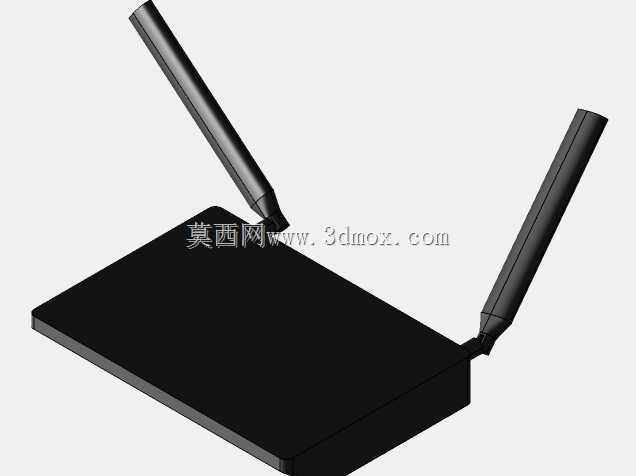

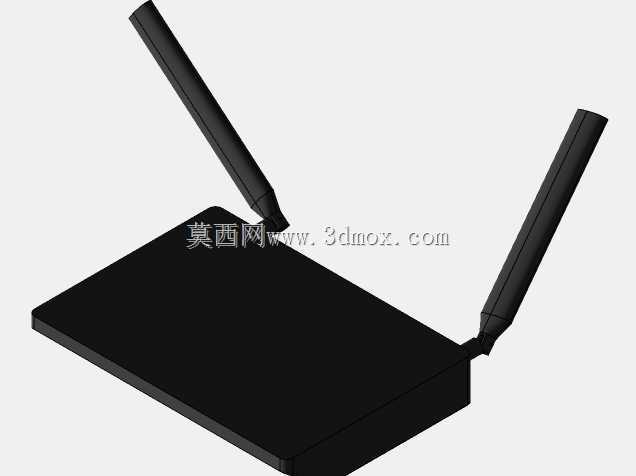

　　建模过程中还原结构时，首先要明确设备的安装边界，这款路由器属于桌面放置型设备，底部设计有防滑胶垫的安装位，不需要壁挂或者导轨安装的结构，整体外形为扁平长方体，顶部做了轻微的弧面过渡，避免直角边缘的磕碰风险，两根高增益外置天线采用铰接结构与机身连接，可以根据实际使用场景调整天线的俯仰角度，优化信号覆盖的方向，铰接结构的阻尼设计需要保证天线调整到任意角度都能保持固定，不会因为自重下垂影响信号效果。机身外壳采用上下扣合的装配结构，接缝位置设计在机身侧面靠下的位置，既保证了外观的整体性，也能避免液体从接缝处渗入机身内部，提升日常使用的可靠性。

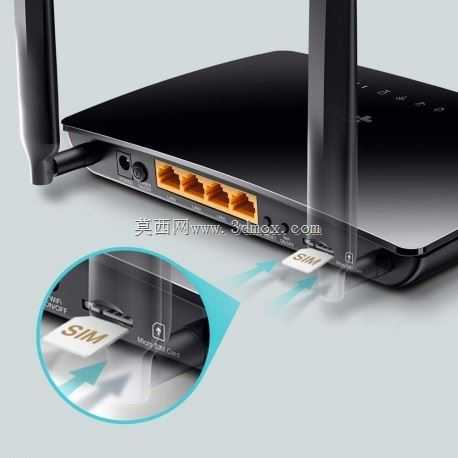

　　结构设计上，这类通信设备的散热布局是重点，机身底部设计有格栅状的通风孔，内部PCB板上的主控芯片、4G通信模组、射频功放芯片这些发热元件，对应的位置都预留了散热硅胶垫的安装空间，工作时产生的热量可以通过散热硅胶垫传导到外壳，再通过自然对流完成散热，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了活动部件带来的故障点，提升长期运行的稳定性。SIM卡插槽设计在机身侧面的隐藏式盖板内，既保证了外观的整洁，也能避免日常使用时误触导致SIM卡脱落，盖板和机身之间设计有卡扣结构，不需要额外工具就能打开，方便用户更换SIM卡。

　　从尺寸适配的角度来说，这类桌面型路由器的宽度控制在200mm左右，深度在130mm左右，高度包含天线在内不超过200mm，平放时占用的桌面空间很小，适合放在办公桌、弱电箱上层、设备机柜的置物层上，不会占用过多的安装空间。天线的旋转角度范围需要在建模时做运动干涉检查，确保天线在0到90度俯仰调整、360度水平旋转的过程中，不会和机身外壳、相邻的其他接口产生碰撞，保证结构运动的合理性。机身前端的指示灯位置做了半透明的柔光处理，避免指示灯亮度过高产生光污染，同时也能让光线均匀散射，在不同角度都能清晰看到指示灯的状态。

　　在实际的工程选型参考中，这类集成4G模组的路由器经常被用在户外监控点位的网络回传、临时展会的网络覆盖、工地临时办公区的网络部署场景，建模时还原的结构细节可以直接用于配套安装支架的设计、设备防护外箱的尺寸适配，比如给户外使用的场景设计防水外箱时，就可以根据路由器的实际外形尺寸、接口位置预留对应的走线空间、散热空间，避免外箱尺寸设计不合理导致设备无法安装，或者接口被遮挡无法接线。另外，天线的铰接结构设计也可以给其他带外置天线的通信设备提供结构参考，比如工业无线网关、无线AP这类设备的天线连接结构，都可以参考这种阻尼铰接的设计方案，兼顾角度调整的灵活性和固定的可靠性。

　　外壳的材质选用上，这类设备的上壳一般采用哑光ABS材质，表面做细咬花处理，不容易残留指纹和划痕，长期使用也能保持外观的整洁，下壳因为靠近放置面，会选用强度稍高的ABS+PC混合材质，提升抗冲击能力，避免设备意外跌落时外壳开裂。接口位置的胶圈设计、接缝处的止口结构，都是为了提升设备的日常防护能力，虽然这类桌面型设备不需要达到工业级的防水防尘等级，但是基础的防泼溅、防尘结构还是能有效提升设备的使用寿命，减少日常使用中因为进灰、少量泼水导致的故障。
