直插式轻触复位按键开关结构设计

　　这类直插式轻触开关是电子整机、工控板卡、消费类电子产品里用量极大的基础操作元件，日常接触的家电控制面板、小型检测设备操作端、玩具控制板、仪器仪表按键组里都能见到它的身影，核心作用是通过按压动作完成电路的瞬时通断，松开后依靠内部弹性结构自动复位到断开状态，属于典型的无源操作类元件。

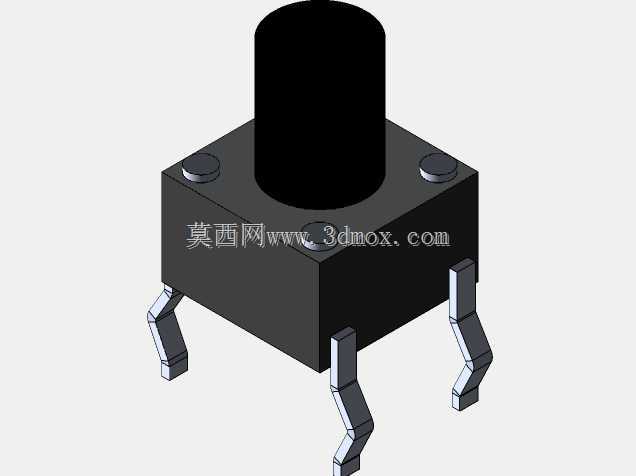

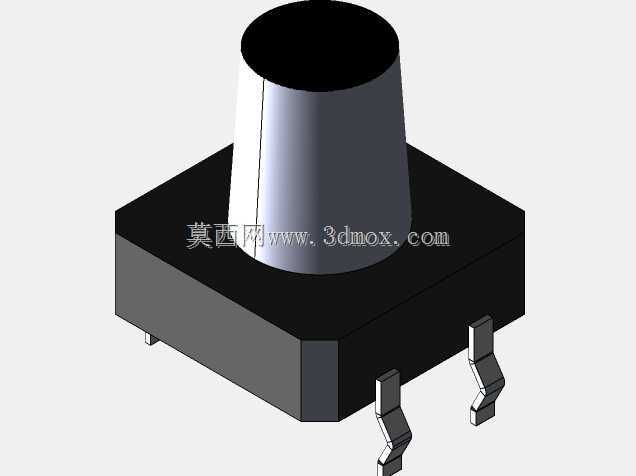

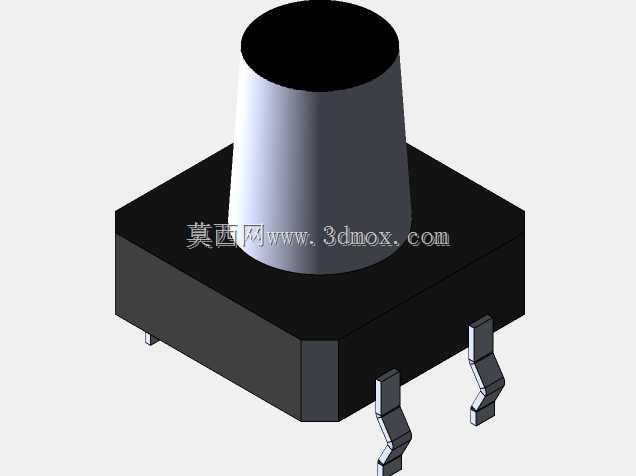

　　从结构设计逻辑来看，这款开关采用方型基座加圆柱形按压帽的组合结构，基座采用耐高温工程塑料注塑成型，能够耐受常规波峰焊、回流焊的加工温度，不会在电路板焊接工序中出现基座变形、引脚移位的问题。四个直插式引脚从基座底部垂直引出，引脚采用铜合金基材表面镀锡处理，既保证了焊接时的上锡可靠性，也能在长期使用中避免引脚氧化导致的接触不良，引脚的排布间距符合行业通用的12x12mm轻触开关安装孔位标准，能够直接适配市面上绝大多数通用轻触开关的PCB封装，不需要额外调整板卡开孔位置，给硬件选型、旧板卡替换维修都提供了足够的便利性。

　　开关内部的核心通断结构采用弹片接触式设计，按压帽下方设置有传导压杆，当外部施加按压力到按压帽顶端时，压杆向下位移挤压内部弧形金属弹片，弹片变形后接触基座上的两个静触点，完成电路导通；当外部按压力撤除后，金属弹片依靠自身弹性恢复形变，带动压杆和按压帽回到初始位置，触点断开完成复位。这种结构的按压力度通常控制在100-350克力区间，按压行程在0.25-0.5mm之间，既能够给操作者提供清晰的按压反馈手感，也不会因为行程过长导致操作响应滞后，同时弹片的材质经过弹性疲劳测试，能够满足数万次的按压操作寿命，满足常规民用、工业级产品的使用周期要求。

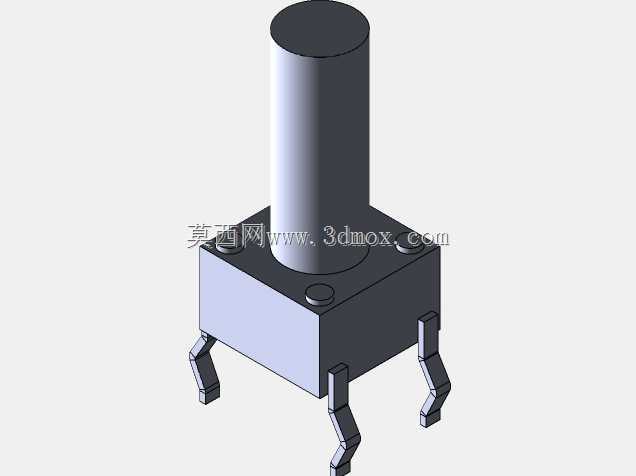

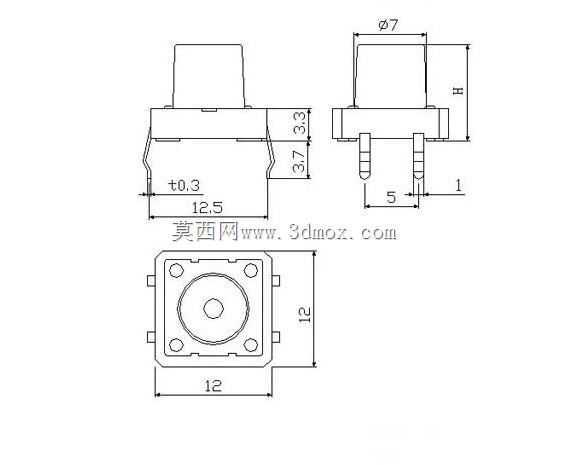

　　在安装边界上，这款开关的基座外形尺寸控制在12x12mm见方，按压帽顶端距离基座底面的总高度根据选型不同有多个规格，对应的安装预留空间需要在PCB板上方留出不小于按压帽总高度加1mm的操作空间，避免外壳面板按压时卡滞；直插引脚的直径为0.5-0.6mm，对应的PCB开孔直径设计为0.8mm即可，孔位公差控制在±0.1mm范围内，既能保证插件时引脚顺利穿过，也能避免孔位过大导致焊接后焊锡溢出、开关歪斜的问题。焊接时需要注意引脚的浸锡时间控制在3秒以内，焊接温度不超过260摄氏度，避免高温传导到开关内部导致塑料基座变形、弹片退火失去弹性。

　　从实际选型适配的角度，这类开关通常用于需要频繁点动操作的信号回路中，不能直接用于大电流的动力回路通断，额定负载通常在直流12V、50mA以下，使用时需要在电路中配合上拉或下拉电阻，配合MCU的IO口完成信号采集，避免开关通断时的抖动导致信号误判，通常会在软件层面增加10-20ms的按键消抖处理，也可以在开关引脚两端并联0.1uF的陶瓷电容完成硬件消抖。开关的按压帽高出基座的部分可以根据整机面板的厚度进行选配，保证面板装配后按压帽高出面板表面1-2mm，既方便手指按压操作，也不会因为突出过多导致误触。

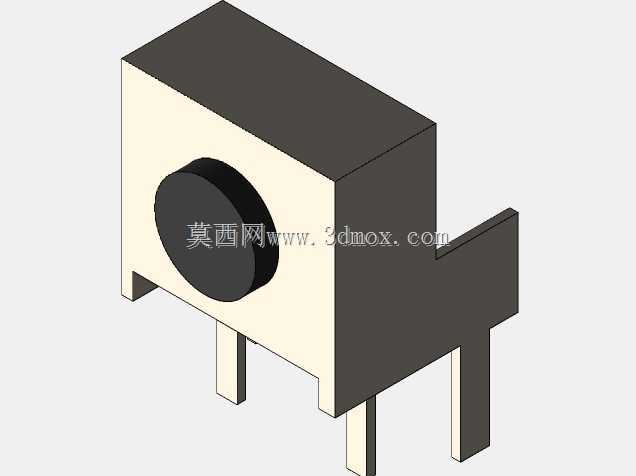

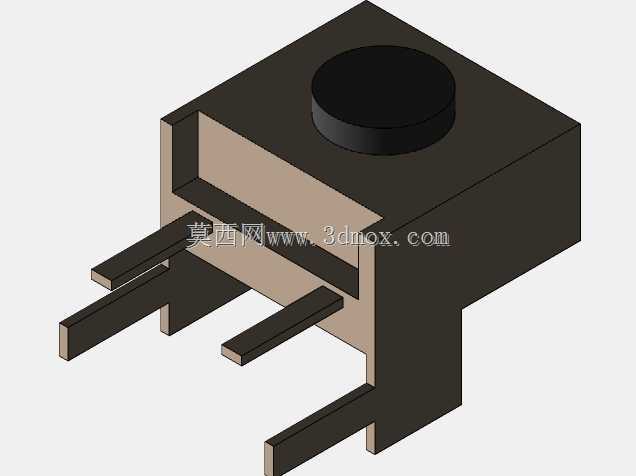

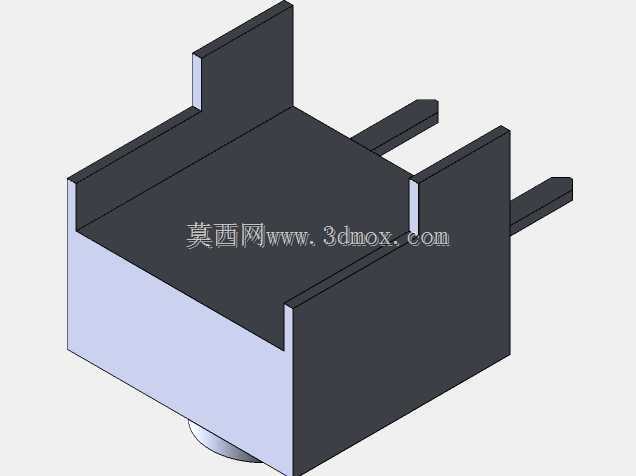

　　在三维建模过程中，需要重点还原四个引脚的相对位置、基座的安装定位柱、按压帽的活动行程范围，建模时要预留出按压帽上下活动的间隙，不能将按压帽和基座做布尔合并，在做整机虚拟装配时，可以通过设置按压帽的位移行程来模拟按键的按压动作，验证面板开孔和按键的配合间隙，避免实际生产装配后出现按键卡滞、按不动或者按压后无法复位的问题。同时建模时需要还原基座底部的定位凸点，这两个小凸点对应PCB上的两个定位小孔，插件时能够快速定位开关的安装方向，避免引脚插反导致的电路接线错误。
