带开关一体式交流面板电源接插件结构

　　在各类台式工业控制设备、桌面型检测仪器、小型机电一体化终端的电气布局中，前置式电源接入单元的选型一直是结构设计环节容易被忽略却直接影响整机装配效率与使用可靠性的细节。这类集成了电源开关与输入插座的一体式面板接插件，正是为了解决传统分体式安装时开关与插座分别开孔、分别接线带来的面板布局零散、装配工序繁琐、接线容错率低的问题而设计的。

　　从实际使用场景来看，这类接插件通常安装在设备壳体的侧面板或后面板上，外侧直接对接通用的国标三芯交流电源线，内侧通过插片端子直接连接设备内部的电源输入回路，同时自带的开关可以直接控制整机交流回路的通断，无需额外在面板上单独布置电源开关，大幅简化了面板的开孔设计与内部走线排布。不少小型台式设备受限于壳体内部空间，无法容纳独立的开关与插座安装位，这种一体式结构刚好能在极小的面板区域内同时实现电源接入与通断控制两个核心功能，是小体积电气设备的首选接入方案。

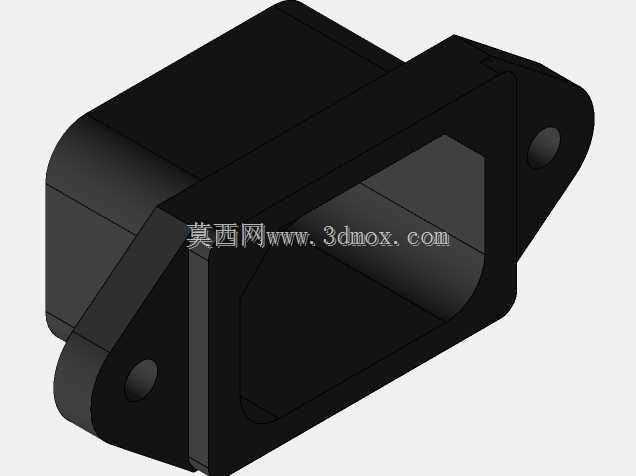

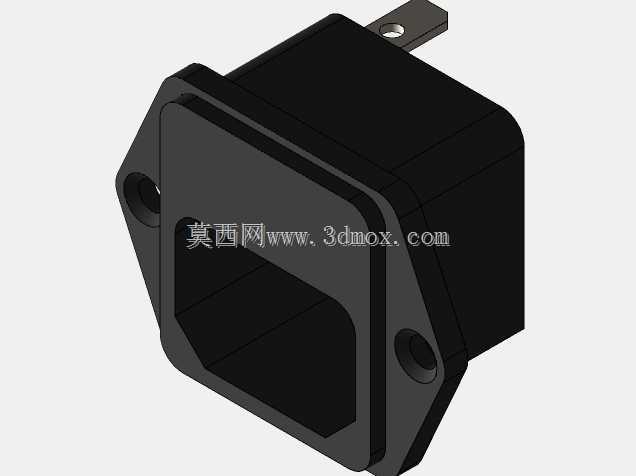

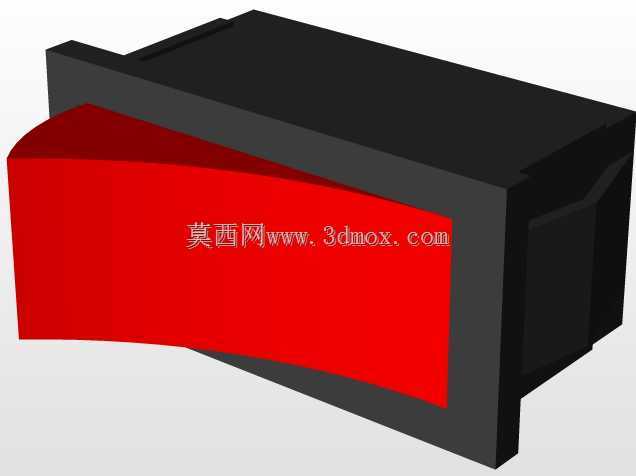

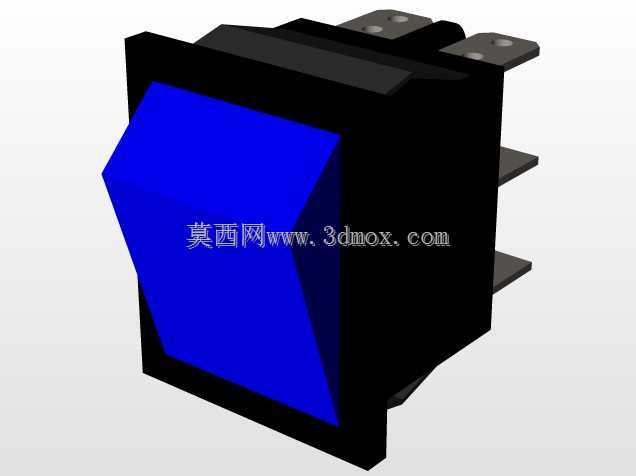

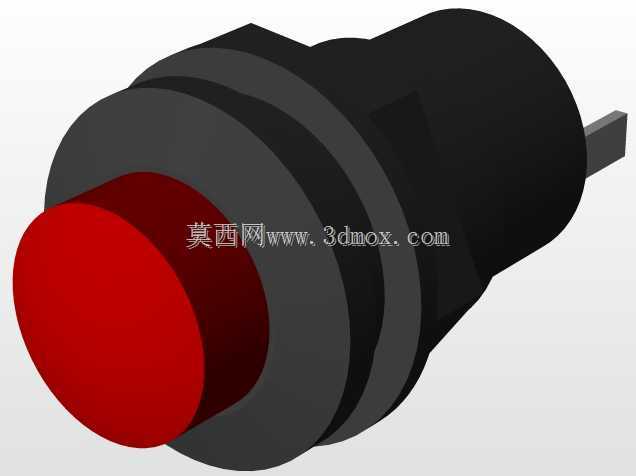

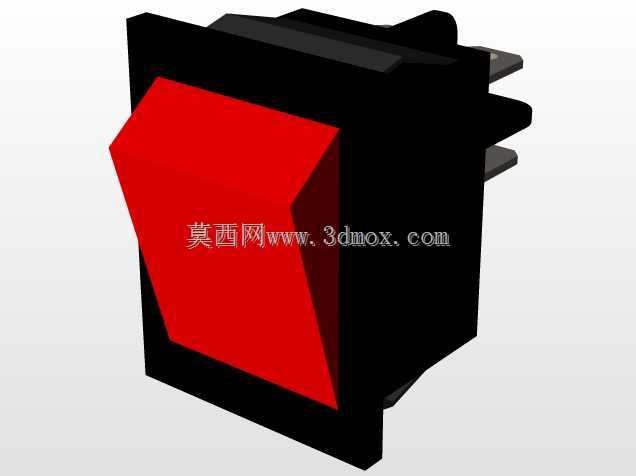

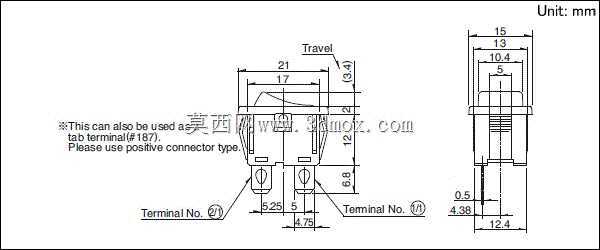

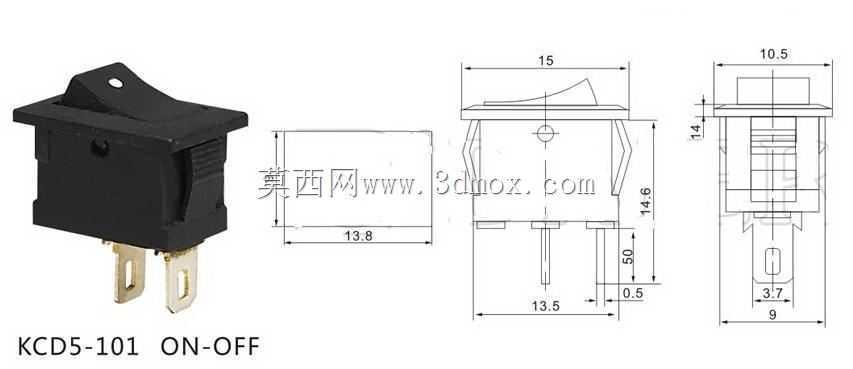

　　从设计思路上看，这款接插件采用了带安装耳的法兰式安装结构，两个安装孔位对称布置在主体两侧，安装时直接从面板外侧嵌入开好的对应开孔，通过两颗M3规格的螺丝从外侧锁紧即可完成固定，不需要在面板背部额外设计固定卡扣或者压片结构，对面板的厚度适配范围较宽，从0.8mm的薄钣金面板到5mm厚的塑料机壳面板都能可靠固定。主体的绝缘外壳采用阻燃热固性塑料注塑成型，所有带电插片都包裹在绝缘腔体内部，外侧的插座接口带有防误插的导向结构，只有匹配极性的三芯电源插头才能顺利插入，避免反插带来的安全隐患。自带的开关采用跷板式结构，按键行程适中，操作手感清晰，开关触点的载流能力与插座的额定载流能力匹配，不会出现开关容量不足导致的触点烧蚀问题。

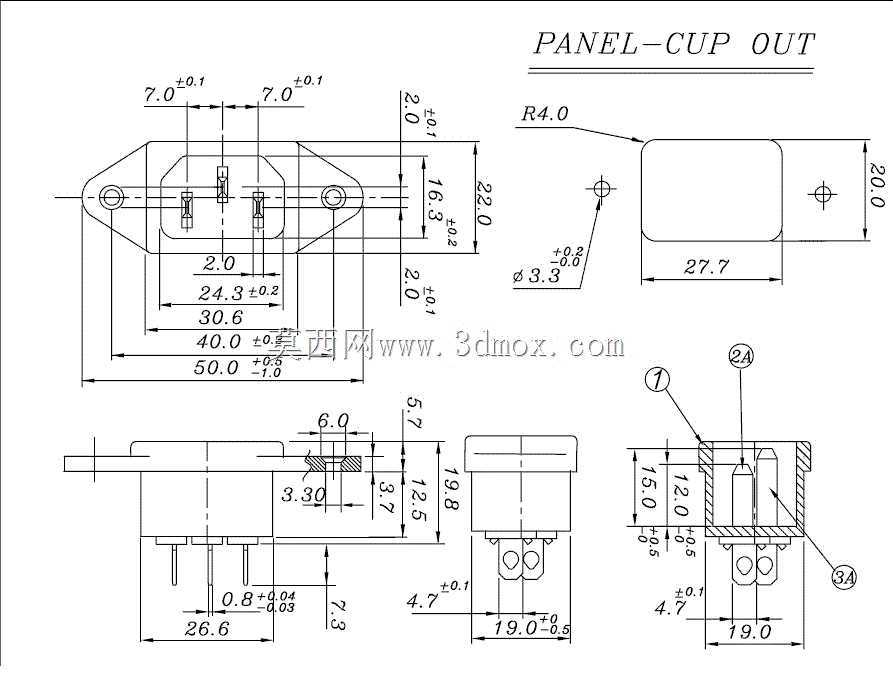

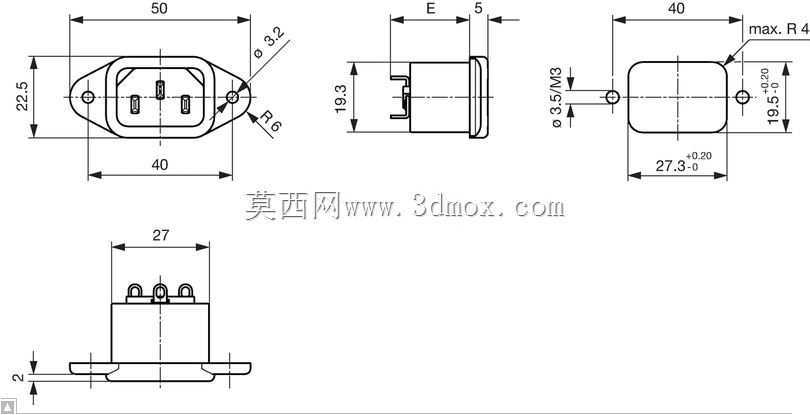

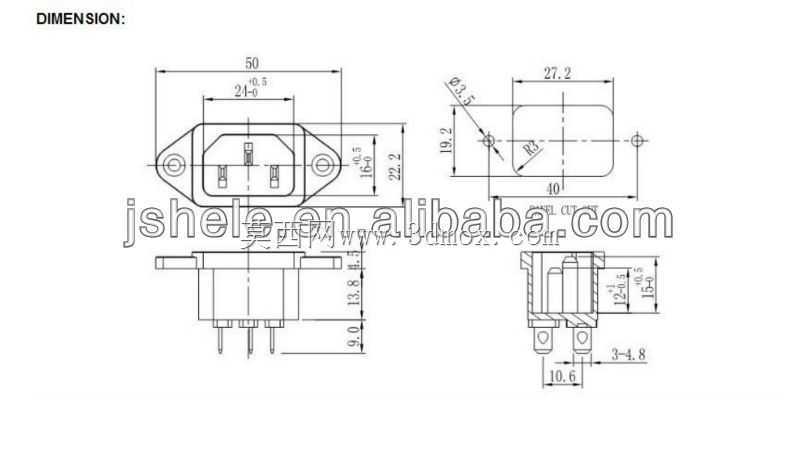

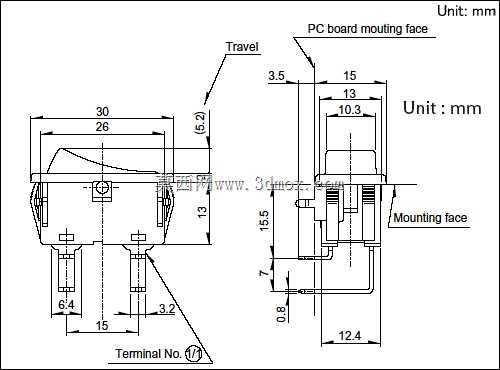

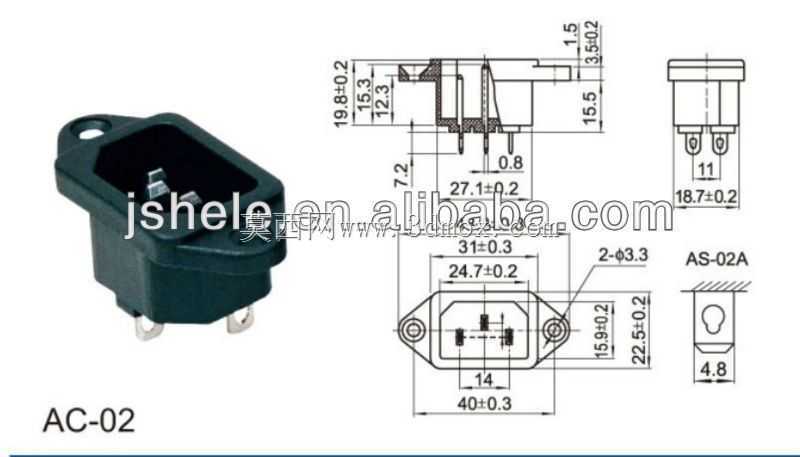

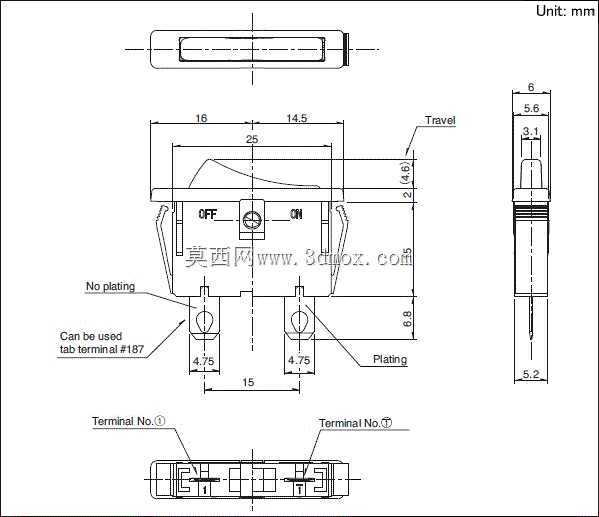

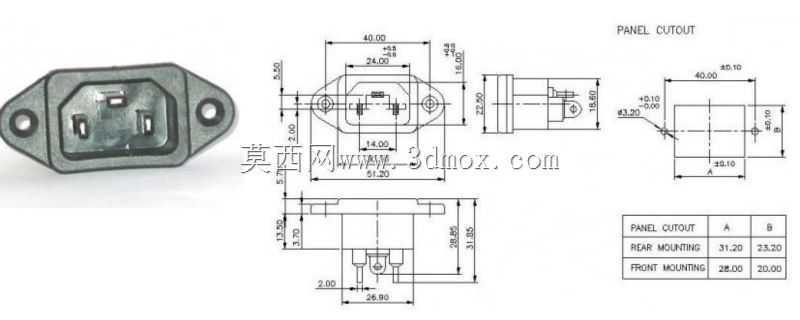

　　从尺寸边界来看，这款接插件的主体外形做了圆角处理，其中插座端的外轮廓宽度为27.7mm，高度为20mm，四个边角做了R4.0的圆角过渡，对应的面板开孔尺寸需要匹配主体的嵌入部分尺寸，安装耳的总宽度为50mm，两个安装孔的中心距为40mm，安装孔直径为3.3mm，设计面板开孔时需要注意在安装耳位置预留对应的沉台空间，保证安装后接插件的法兰面与面板表面齐平，不会出现凸起或者凹陷。接插件的背部插针布局紧凑，开关的接线插片与插座的接线插片之间保持了足够的电气间隙，满足安规设计中的爬电距离要求，背部的总突出长度为19.8mm，设计内部走线空间时只需要预留20mm以上的深度空间即可，不会过多占用设备内部的宝贵空间。其中插座部分的插针中心距为19mm，开关部分的接线端子间距为6mm，接线时可以采用标准的6.3mm规格的插簧端子直接压接导线后插接，不需要额外焊接，大幅提升了生产装配的接线效率，也方便后期维护时的线路拆换。

　　在实际选型适配时，需要注意这类接插件的面板开孔公差控制，因为主体嵌入部分与面板开孔的配合间隙设计为单边0.1mm，开孔尺寸过大容易导致接插件安装后出现晃动，长期使用可能导致接线端子松动；开孔尺寸过小则会导致装配时无法顺利嵌入，甚至压裂塑料外壳。另外安装时的锁紧螺丝扭矩需要控制在合适范围，避免扭矩过大导致安装耳断裂，因为安装耳与主体为一体注塑结构，虽然材料具备足够的强度，但过大的锁紧力依然会造成结构损伤。这款接插件的开关与插座采用一体化内部连接设计，不需要使用者额外在开关与插座之间飞线，只需要将交流输入的火线接入开关的输入端，零线与地线直接接入插座对应的端子即可完成接线，相比分体式方案减少了两处内部接线点，也降低了接线错误导致的设备故障概率。
