卧式直插可调电阻三维结构设计

　　这款卧式直插结构的可调电阻，是面向小功率模拟电路参数调校场景开发的被动调节元件，日常在消费类电子控制板、小型工控信号调理模块、实验教学面包板电路、电源输出微调回路中都有大量应用，核心作用是通过手动调节改变接入回路的电阻值，实现信号分压、回路限流、基准电压偏移调整、音量增益控制这类需要连续改变电路参数的功能，相比固定阻值电阻，能给电路调试、参数校准留出足够的调整余量，不用反复更换不同阻值的固定电阻就能匹配最佳电路工作点。

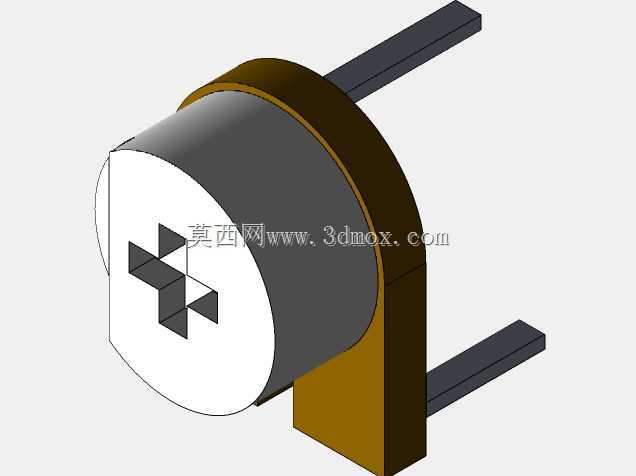

　　从结构设计逻辑来看，整体采用卧式侧装的直插布局，主体为圆柱状的电阻基体，侧面延伸出两个平行的直插引脚，引脚采用平直扁状结构，长度和间距完全匹配常规PCB板的通孔焊盘设计标准，插装时可以直接穿过PCB对应开孔，波峰焊或者手工焊接都能获得足够的连接强度，不会出现引脚歪斜导致的焊接虚接问题。基体尾部延伸出带十字槽的调节端，十字槽的尺寸适配常规一字、十字螺丝刀的批头直径，调节时不需要专用工具，普通维修调试用的螺丝刀就能插入转动，调节阻尼设计均匀，转动过程中阻值变化平滑，不会出现跳变、卡顿的问题，能保证参数调整的线性度。

　　安装边界方面，圆柱基体的直径控制在8mm区间，整体轴向长度不包含引脚的部分控制在6mm左右，两个引脚的中心距为5mm，引脚伸出基体底部的长度为3.2mm，完全适配1.6mm板厚的常规PCB安装需求，焊接后元件本体距离PCB板面的高度为2.5mm，不会和板上其他贴片元件产生空间干涉，卧式安装的结构相比立式可调电阻，整体重心更低，在有振动的使用场景下，比如车载电子、小型手持设备里，不会因为长期振动出现引脚脱焊、本体移位的问题。基体外侧的棕色固定支架和白色端面封盖采用卡扣式装配结构，不需要额外粘接或者螺丝固定，装配工序简单，能有效降低批量生产的组装成本，支架部分刚好包裹住圆柱基体的半周，既可以固定内部的电阻碳膜基片和转动刷片结构，也能在插装焊接时给本体提供支撑，避免焊接过程中本体受力倾斜。

　　功能特性上，这款可调电阻的转动调节角度为270度，对应阻值从0到标称值的连续线性变化，转动到两个极限位置时带有软限位结构，不会因为过度转动导致内部刷片脱离碳膜层，造成电阻开路失效。内部的刷片采用弹性合金材质，和碳膜基片的接触压力经过反复调校，既保证接触电阻足够小，不会因为接触不良产生信号噪声，也不会因为压力过大导致转动阻尼过强、长期调节磨损碳膜层缩短使用寿命。引脚部分采用镀锡处理，可焊性良好，能够耐受常规波峰焊的温度冲击，不会出现镀层脱落、引脚氧化的问题。

　　在实际选型应用中，这类可调电阻多用于不需要频繁调节的电路校准场景，比如电源模块出厂时的输出电压校准、传感器信号回路的零点偏移调整，安装后一般只在生产调试阶段调节一次，后续使用过程中不需要反复操作，所以结构设计上没有额外的锁紧结构，依靠转动阻尼就能保持调整后的阻值稳定，不会因为日常使用中的轻微振动出现阻值漂移。建模过程中对各个配合面的公差做了合理预留，卡扣结构的配合间隙控制在0.1mm，既保证装配时能够顺利卡合，也不会因为间隙过大导致本体出现旷量，引脚的位置度公差控制在0.05mm以内，能够顺利适配PCB的开孔公差，不会出现插装时引脚对不准焊盘的问题。端面的十字槽深度设计为1mm，既能够给螺丝刀提供足够的咬合深度，调节时不会出现打滑，也不会因为槽深过深导致内部结构被批头顶坏。
