移动式料袋翻袋卸料倾斜输送设备

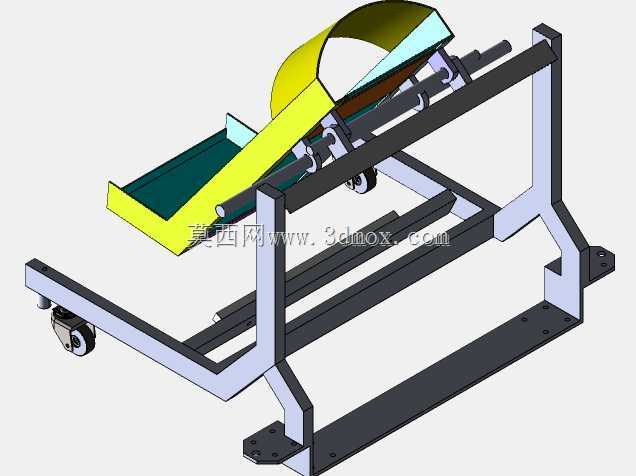

　　在粮油加工、饲料生产、化工粉体分装、建材原料预处理这类需要频繁处理袋装物料的生产场景里，人工拆袋倒料一直是粉尘溢出多、劳动强度大、作业效率难匹配连续生产线节拍的痛点环节，这款翻袋卸料设备的三维结构设计，正是针对这类散料袋装物料的开袋前翻转、对位卸料工位做的定向结构优化。从整体机架结构来看，设备采用方通焊接一体式底架，底架底部配置四个带刹车的万向脚轮，单脚轮额定承载满足整备质量加满载料袋的总载荷要求，安装时不需要做预埋地脚固定，可根据产线布局调整灵活移位，适配多工位轮换卸料的柔性生产需求，设备整体占地宽度控制在1.2米以内，长度不超过1.8米，安装时预留侧边0.6米的操作维护空间即可，不会占用过多车间通道面积。

　　设备的核心翻转承载机构采用倾斜布置的双辊轴支撑结构，辊轴表面做滚花防滑处理，料袋放置到倾斜进料段后，可依靠辊轴的摩擦力配合弧形挡料罩的导向作用，平稳完成料袋的抬升、翻转动作，弧形挡料罩采用薄钢板折弯成型，内侧做圆弧过渡处理，避免翻转过程中刮破料袋外包装，同时挡料罩的弧度设计刚好覆盖料袋翻转的运动轨迹，能在卸料过程中阻挡物料向外飞溅，减少作业面的物料散落。倾斜布置的输送槽体采用分段式设计，进料段水平倾角为15度，方便操作人员将袋装物料从地面或低位托盘上推送至承载位，翻转段倾角逐步抬升至45度，匹配料袋翻转后袋口对准下游受料设备的高度要求，槽体两侧设置可调节的侧导向板，可根据25kg到50kg不同规格的料袋尺寸调整导向间距，

　　避免料袋在翻转过程中出现偏斜、卡滞的问题。驱动部分采用减速电机直连辊轴的传动方案，传动链做全封闭护罩防护，避免车间内的粉尘、散料颗粒进入传动部件造成磨损，设备的翻转动作行程设置了硬限位与软限位双重保护，硬限位采用焊接式限位挡块，防止翻转角度超程造成设备结构磕碰，软限位配合位置检测元件，可根据不同物料的卸料角度需求调整翻转停止位置，针对流动性好的颗粒物料可设置较小的翻转角度即可完成卸料，针对流动性差的粉体物料可调整至更大倾角，保证袋内物料卸净无残留。从结构设计的细节考量，机架的支撑腿做了斜撑加强处理，在满载料袋翻转的偏载工况下，机架整体形变量控制在1mm以内，不会出现晃动、失稳的问题，所有焊接位置都做了去焊渣、打磨圆角处理，

　　避免尖锐边角划伤操作人员，设备的接料位置预留了与下游皮带输送机、料斗等设备的对接接口，可直接嵌入现有生产线的卸料工位，不需要对原有产线做大规模改造。不同于固定式的翻袋设备，这款带移动脚轮的结构设计，还可适配车间内临时卸料点、小批量多批次物料的换线处理需求，不需要额外配置吊装设备即可完成工位转移，设备的操作高度设置在人体工程学合理区间，操作人员站立位即可完成料袋推送、启动操作，不需要过度弯腰或抬举重物，能有效降低长期重复作业的劳动损伤风险。在三维建模的结构处理上，所有型材连接位置都预留了标准螺栓安装孔位，装配时不需要现场配焊，可实现全螺栓组装，方便设备的拆解运输与后期维护更换易损件，辊轴两端采用带座外球面轴承安装，轴承座设置了注油嘴，可定期加注润滑脂延长部件使用寿命，弧形挡料罩采用快拆式螺栓固定，当处理不同尺寸规格的料袋时，可快速更换对应弧度的挡料罩，或者调整挡料罩的安装高度，适配更多元的物料处理需求。
