这款直线跟随移动载体,主要面向自动化产线物料转运、教学实验实训、小型仓储点位配送这类需要固定路径循迹移动的场景,在不需要复杂导航部署的环境下,仅靠地面铺设的标识线就能完成预设路线的自主行进,相比磁条导航、激光导航的同类设备,部署成本更低,路径调整也更灵活,适合短距离、固定流程的物料输送任务,也常作为嵌入式控制、机电一体化专业的实训载体,帮助从业者理解传感器信号采集、运动控制逻辑、硬件集成的实际落地方式。

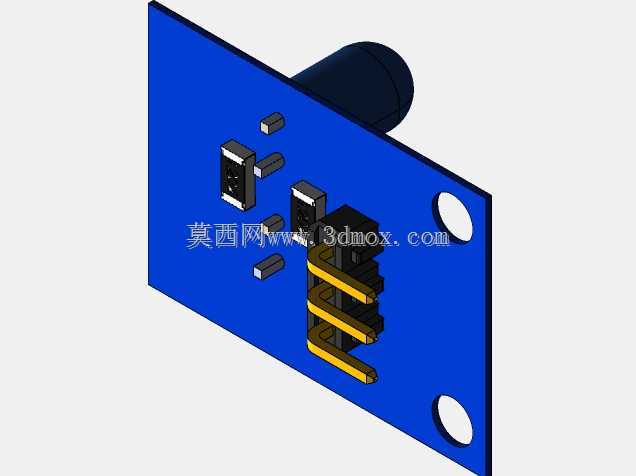

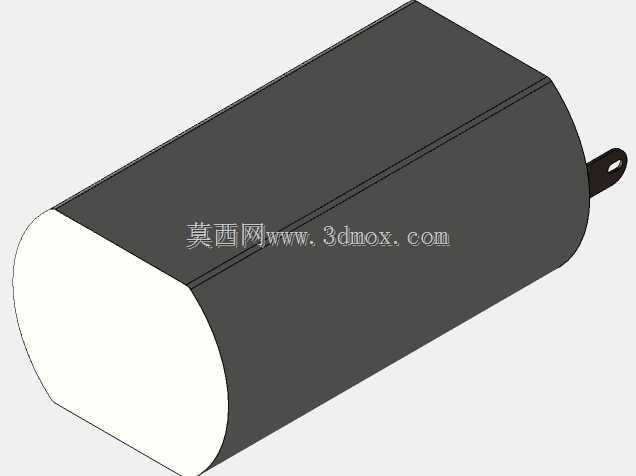

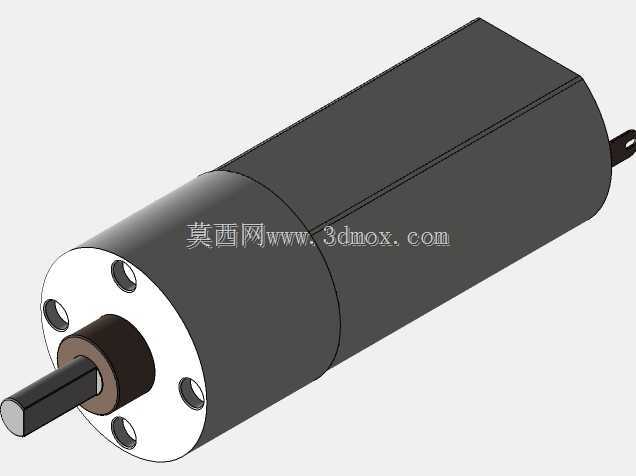

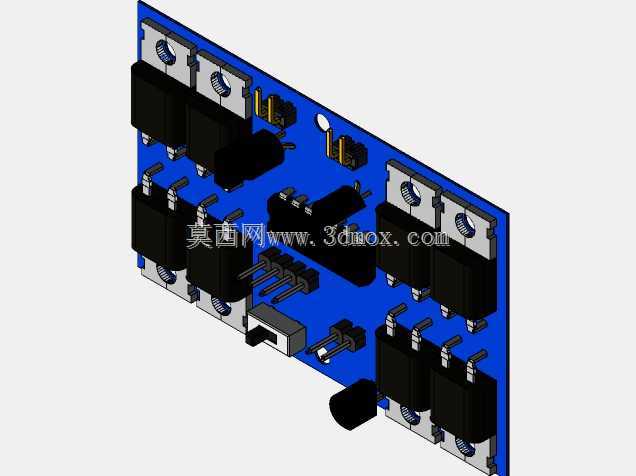

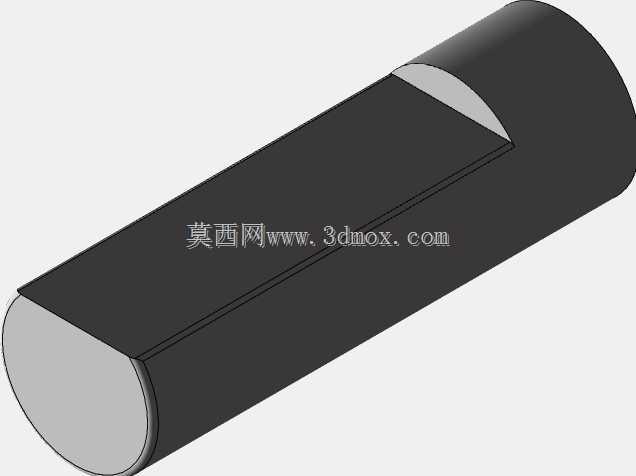

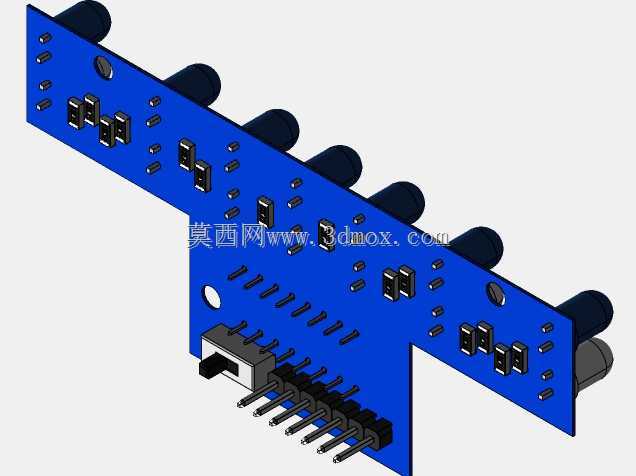

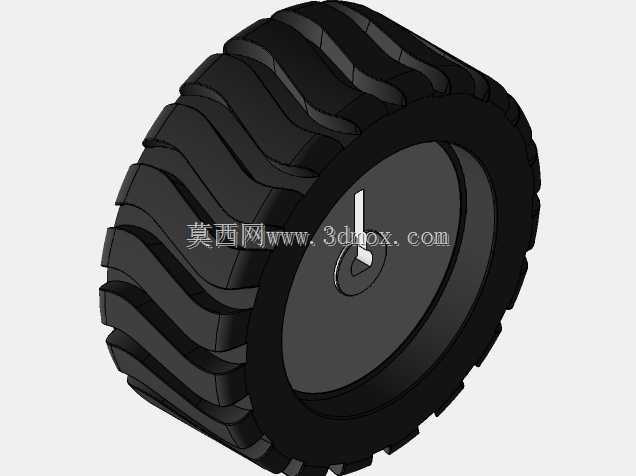

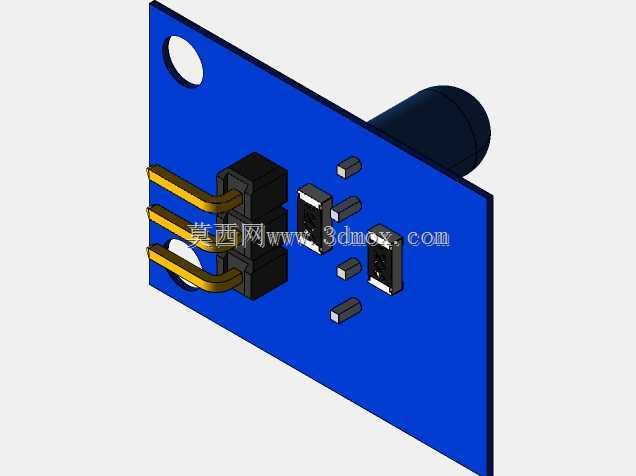

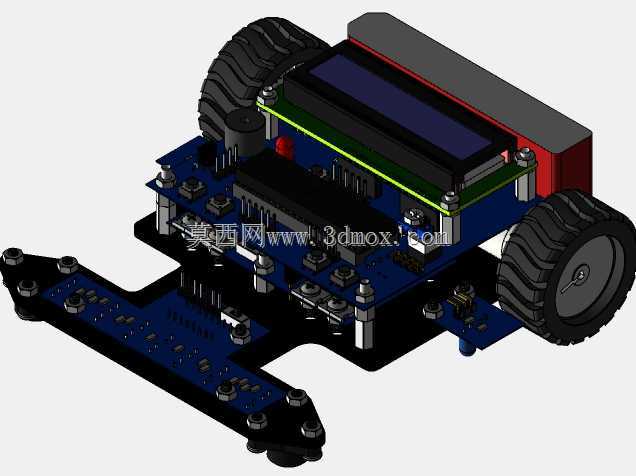

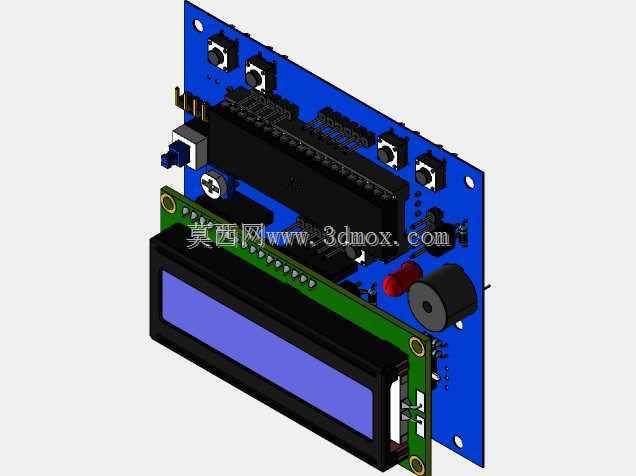

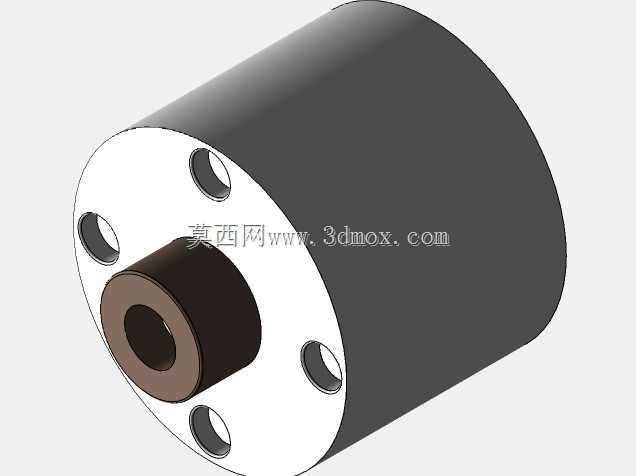

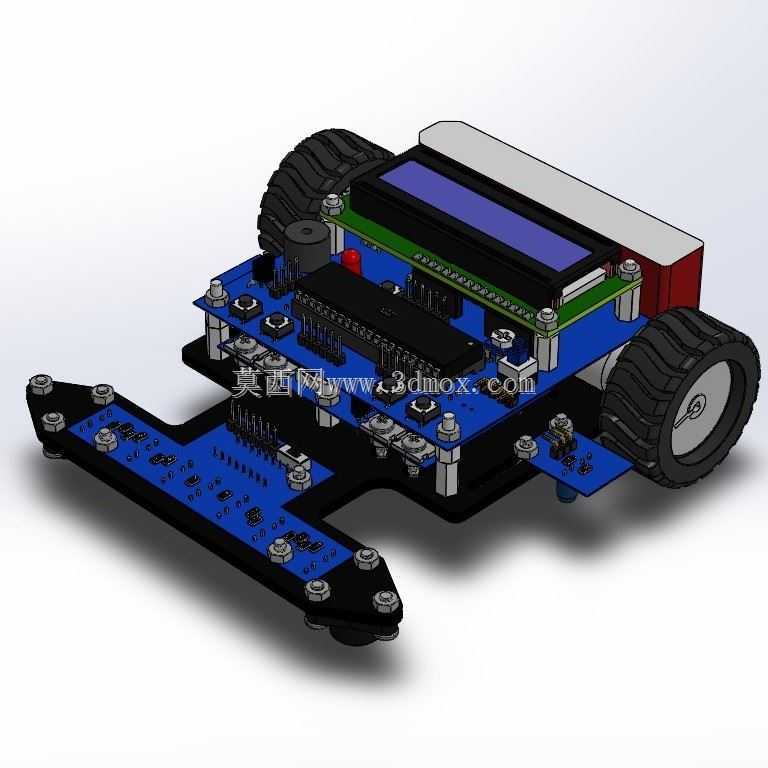

从功能配置上看,载体正面排布7个直线检测传感器,侧面额外增设2个检测单元,多传感器的排布逻辑是为了提升路径识别的分辨率,当载体偏离预设路线时,不同位置的传感器能输出差异化的电平信号,给主控单元提供足够的偏移量参考,避免单传感器或少量传感器排布带来的纠偏滞后、走S形轨迹的问题;主控单元采用ATmega32作为核心控制芯片,搭配16x2规格的LCD人机界面显示屏,能实时显示当前传感器状态、运行速度、偏移参数等运行信息,方便调试阶段快速排查问题,也能在运行过程中直观反馈设备状态;动力驱动部分采用MOSFET构成的电机驱动电路,相比传统的L298N类驱动模块,MOSFET的导通压降更低,大电流工况下的发热更小,能给驱动轮提供更稳定的动力输出,适配双轮差速的驱动结构,通过左右轮的转速差实现转向、纠偏动作,两个驱动轮采用橡胶纹理轮胎,能提升与地面的摩擦力,减少光滑地面上的打滑问题,保证循迹精度。

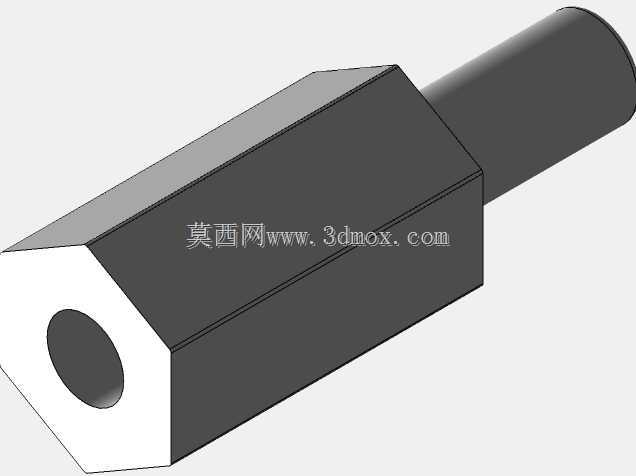

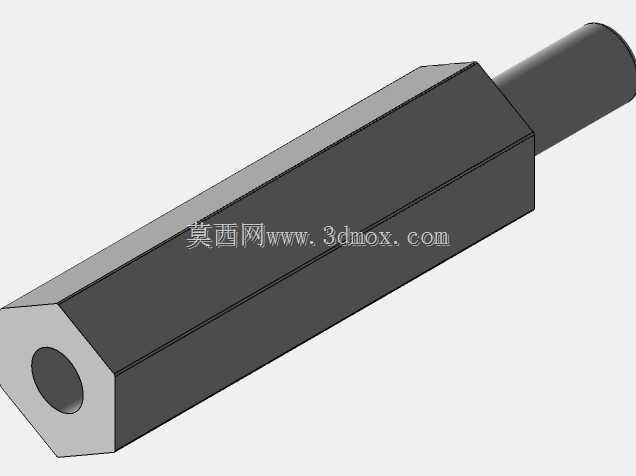

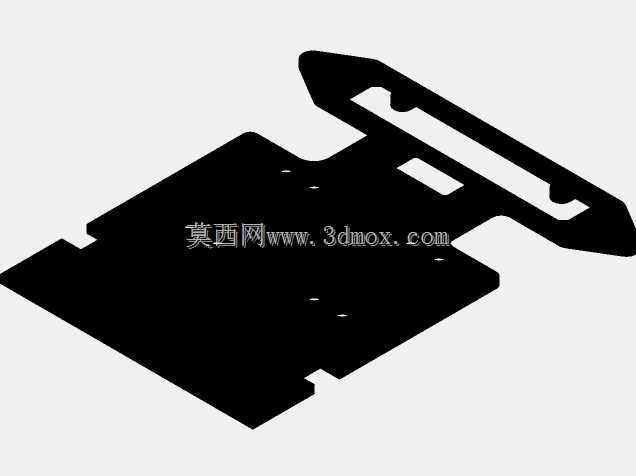

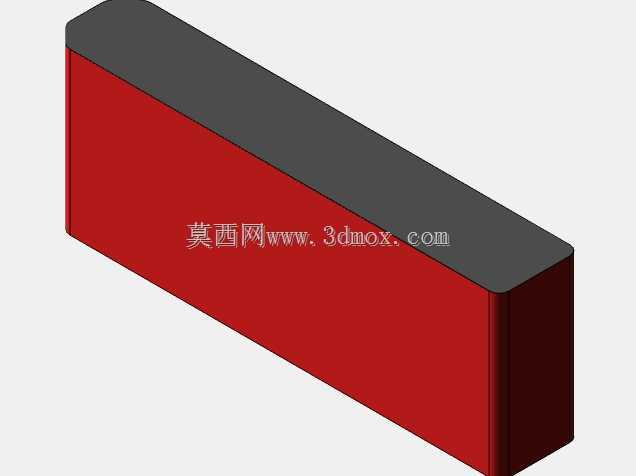

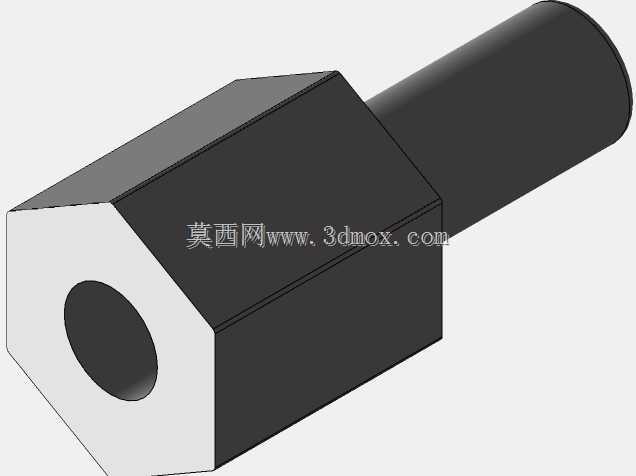

设计思路上,整体采用层叠式的板载集成结构,没有额外设计独立的金属机架,所有功能模块都通过铜柱支撑固定在主PCB板上,主控板、驱动电路、传感器板、显示屏模块分层排布,既压缩了整体的结构高度,也减少了额外机架带来的装配复杂度,同时方便后期的功能扩展与模块更换;传感器板采用前伸的悬臂结构,将检测单元布置在载体行进方向的最前端,提前感知路径偏移,给主控单元留出足够的纠偏反应时间,避免检测位置靠后导致的冲出路径问题;电源模块布置在载体尾部,平衡前端传感器板、中部主控与驱动模块的重量,让整体重心落在两个驱动轮的中心轴附近,减少行进过程中的抬头、点头问题,保证运行平稳性。

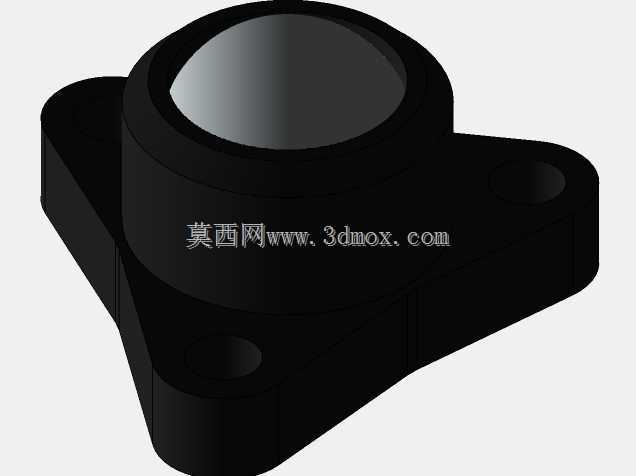

从安装边界与尺寸适配来看,整体结构紧凑,所有元器件都布置在PCB板的轮廓范围内,没有外凸的易磕碰部件,传感器的安装高度预留了10-15mm的地面间隙,适配常规1-3cm宽度的地面标识线检测,不会因为间隙过大导致传感器检测灵敏度下降,也不会因为间隙过小在地面不平整时刮蹭传感器探头;驱动轮的安装座直接焊接在主PCB板上,轮轴与PCB板保持平行,避免轮系偏斜导致的走偏问题,尾部预留了万向从动轮的安装位置,配合双驱动轮形成三点支撑结构,保证载体静止与行进过程中的稳定性;显示屏模块通过排针与主控板连接,倾斜布置在载体上部,方便操作人员站立状态下直接读取屏幕显示内容,不需要俯身查看;所有接线都通过板载排针连接,没有外露的飞线,减少运行过程中线缆被拉扯、勾挂的风险,提升整体运行的可靠性。
在实际应用中,这类循迹载体可以根据需求加装小型载物平台,完成工位间的轻型物料转运,也可以扩展机械臂、扫码模块等功能部件,完成定点取放、信息识别等拓展任务,结构上预留的扩展安装孔位,能兼容多种附加模块的固定需求,不需要对原有主结构做大规模改动;传感器的灵敏度可以通过板载电位器调节,适配不同反光率的地面与标识线材质,不管是哑光黑胶带、印刷白线还是深色地面上的浅色标识,都能通过参数调整获得稳定的检测效果,MOSFET驱动电路的过流保护设计,也能在电机堵转、负载过大时自动切断输出,避免烧坏主控芯片与驱动元件,提升设备的耐用性。
