夏普AQUOS电视红外遥控器结构设计

　　这款红外遥控器是面向家用影音设备操控场景开发的手持交互终端，核心适配夏普AQUOS系列液晶电视的全功能操控需求，日常使用中可覆盖电源通断、信号源切换、频道增减、音量调节、菜单导航、功能确认等全链路操作，用户无需起身接触电视实体按键，在客厅有效覆盖范围内即可完成所有参数调整，是家庭影音场景下提升使用便捷度的核心交互配件。从结构设计逻辑来看，整体采用长条形圆弧收边的手持形态，整机厚度控制在适合单手握持的区间，底部做了大弧度圆角过渡，避免直角硌手的问题，握持时掌心可与背面弧面完全贴合，长时间持握操作也不会产生明显的压痕。按键布局遵循高频操作优先的排布逻辑，顶部区域设置红色电源按键，位置独立且做了颜色区分，用户盲操时可快速定位；

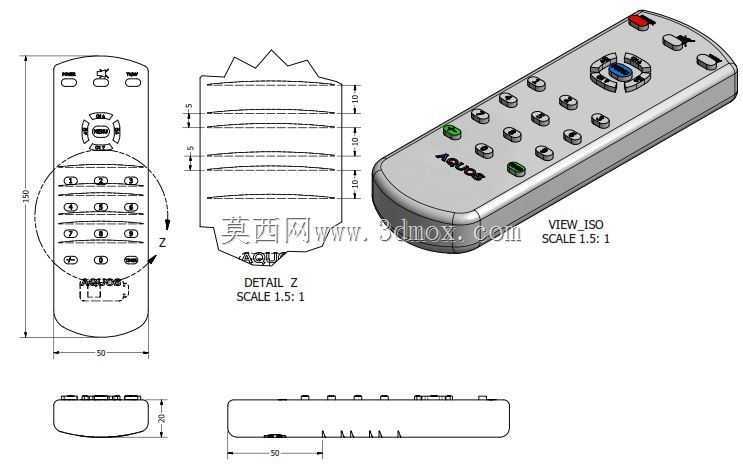

　　中部环绕式导航键采用凸起式结构，上下左右及确认键的触感做了差异化处理，导航键周边排布数字按键与功能快捷键，按键间距控制在6mm以上，避免按压时误触相邻按键；下方设置两组绿色功能快捷键，对应常用的快捷操作入口，按键行程设计在1.2-1.5mm区间，按压力度控制在适中范围，按压反馈清晰，不会出现过软塌手或者过硬费力的问题。从尺寸边界来看，整机长度控制在150mm级，宽度最宽处为50mm，厚度方向从顶部到底部做了渐变收窄处理，配合侧面的分型线设计，上下壳采用卡扣连接结构，无需额外螺丝即可完成壳体固定，装配工序简单，适合批量注塑生产。背面为平滑弧面，预留电池仓安装位置，可适配两节7号干电池供电，电池仓盖采用卡扣式固定，

　　拆卸更换电池时无需借助额外工具。细节设计上，所有按键边缘都做了R0.5以上的圆角处理，壳体表面采用细晒纹工艺，既可以提升握持时的摩擦力避免滑落，也能减少日常使用中指纹、划痕的残留，提升长期使用后的外观整洁度。红外发射窗口设置在遥控器顶端，发射角度覆盖水平±60度、垂直±30度的范围，在客厅常规使用距离下无需精准对准电视接收端即可完成信号传输，适配不同户型的摆放场景。结构设计阶段充分考虑了跌落可靠性，四个边角位置做了加厚处理，内部PCB板采用螺柱定位加卡扣固定的方式，避免1米高度自由跌落时出现PCB移位、按键卡滞的问题；按键采用硅胶一体成型结构，与壳体的配合间隙控制在0.2mm以内，既保证按键活动顺畅，也能避免日常使用中灰尘、液体泼溅渗入内部电路，提升产品的环境适应性。
