双座带篷人力电动混合三轮代步车结构设计

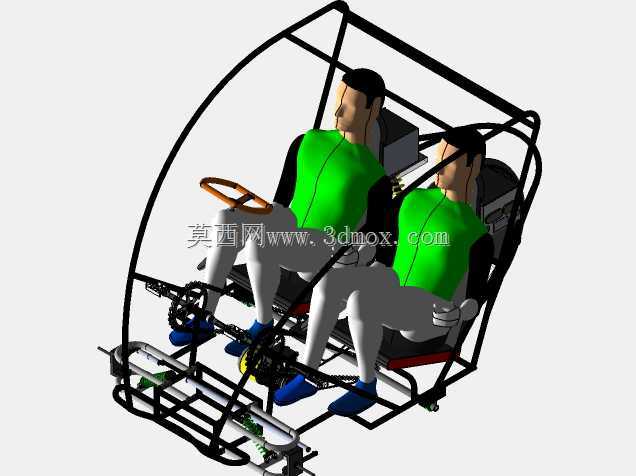

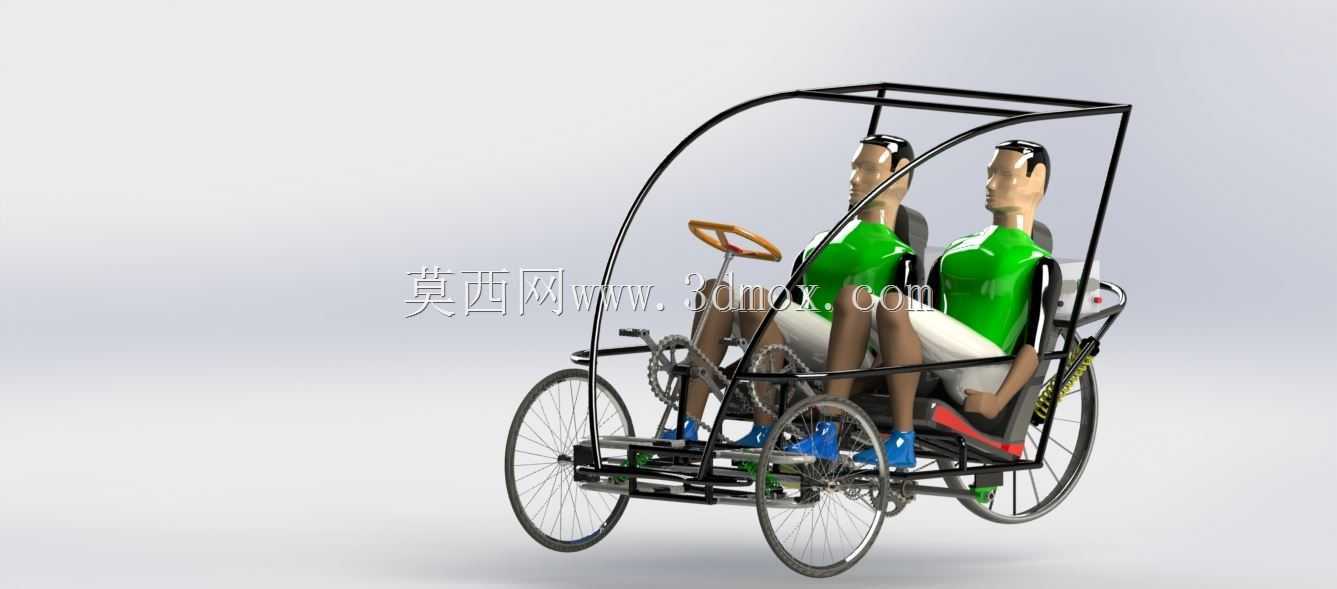

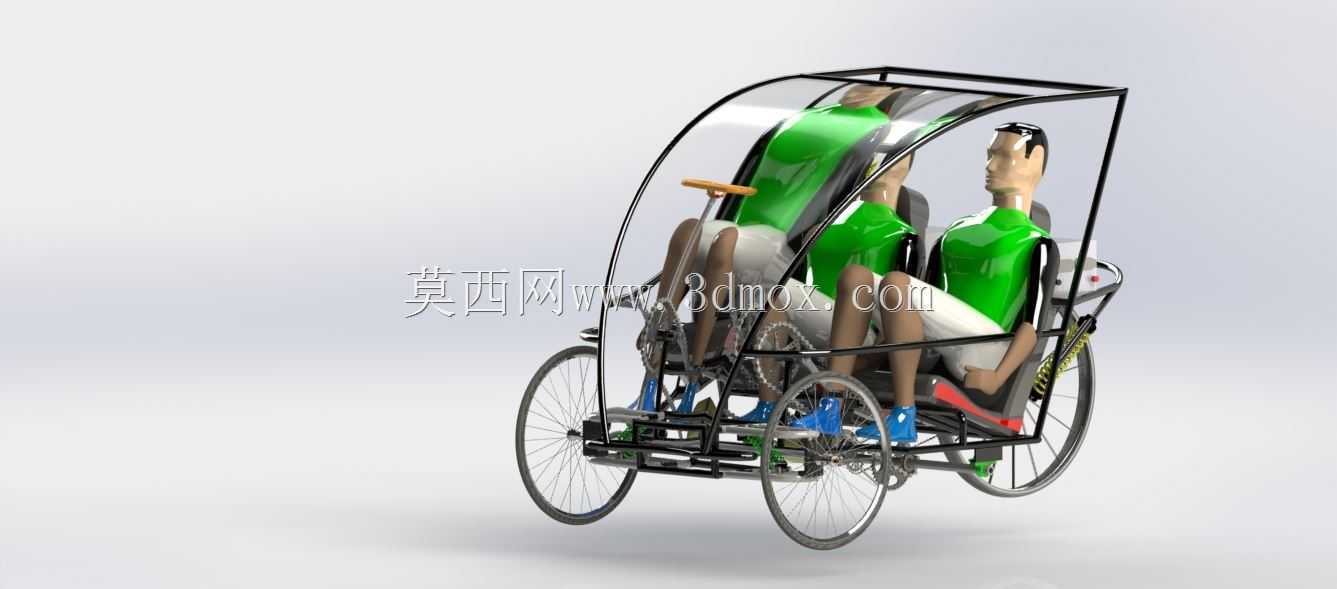

　　这款双座三轮代步结构的设计，最初是瞄准景区短途接驳、社区日常代步、休闲骑行观光这类场景做的方案，区别于传统单座自行车和常规电动两轮车，它在骑行稳定性、载人适配性上做了针对性的结构优化。从整体布局来看，采用前单轮转向、后双轮承重的三轮架构，相比两轮结构，静止状态下无需脚撑即可保持直立，低速骑行时的侧翻风险大幅降低，对骑行经验不足的使用者、老年休闲群体更友好，双座并排的布局可以同时承载两名成年人，座椅位置做了人体工学适配，靠背角度调整到105度左右，长时间乘坐不会有明显的腰部疲劳，脚踏位置的前后行程预留了15厘米的调节空间，适配不同身高的使用者踩踏发力。

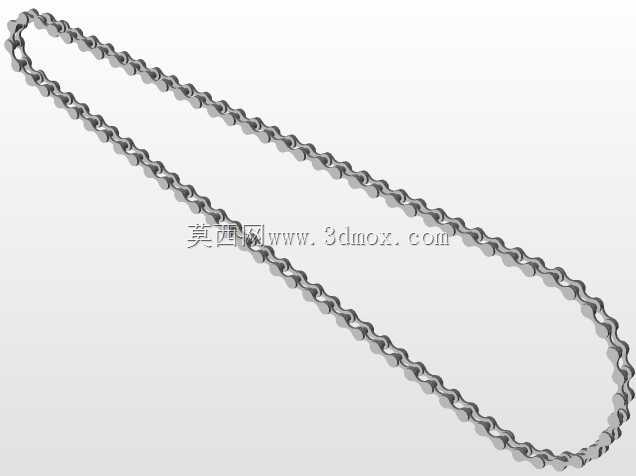

　　动力部分采用人力脚踏与电力辅助混合的设计思路，脚踏传动结构保留了传统自行车的链传动系统，牙盘与飞轮的传动比设置在2.4:1，纯人力骑行时的踩踏力度不会过重，电力辅助模块的动力输出端集成在后轮轴位置，辅助动力介入的阈值设置在踩踏扭矩达到8N·m时自动触发，不会出现起步窜动的问题，既可以在平路休闲骑行时关闭电力系统纯人力锻炼，也能在上坡、长距离骑行时开启电力辅助降低体力消耗。

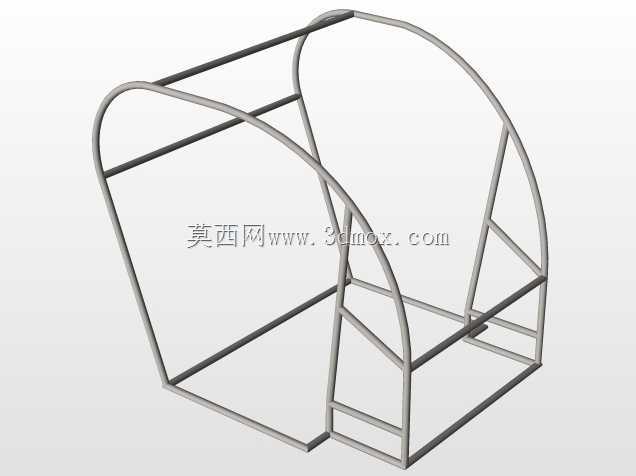

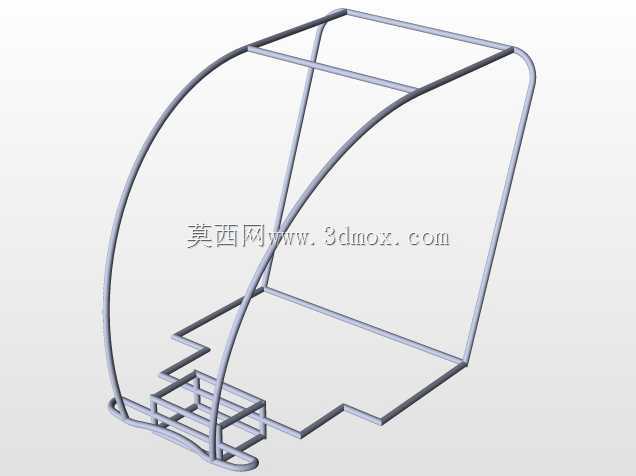

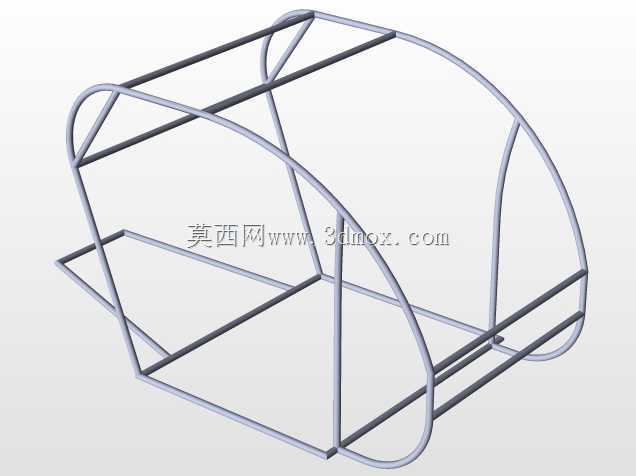

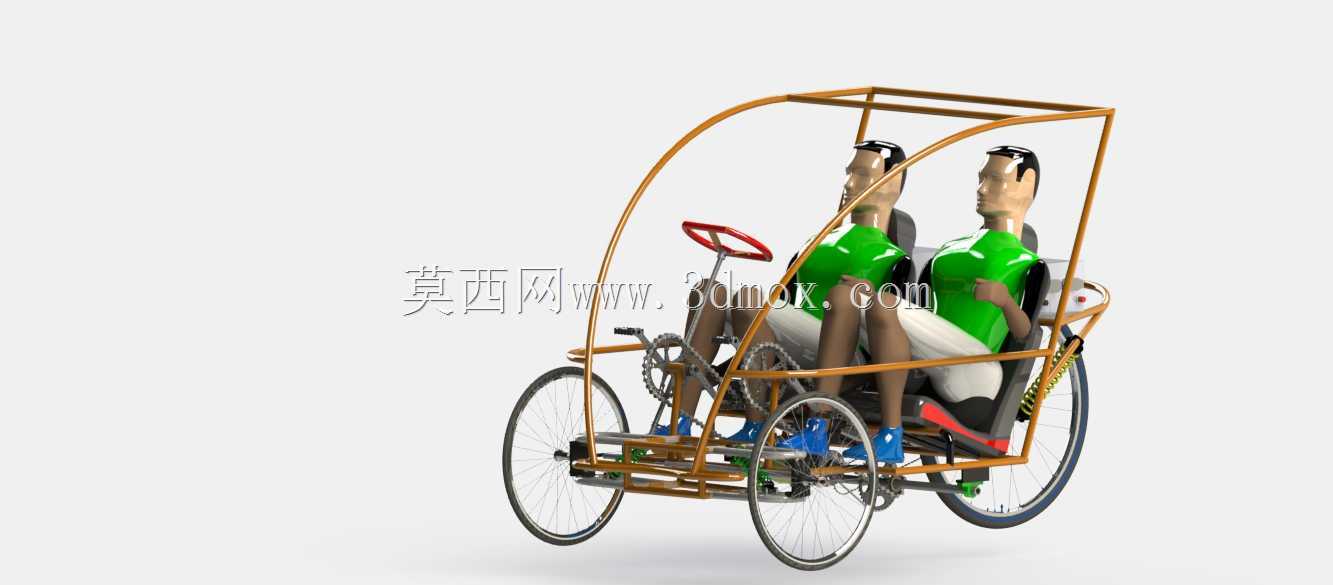

　　外部的弧形篷架采用薄壁圆管弯折成型，管材选用6061铝合金材质，整体篷架重量控制在3.2公斤，不会给整车带来过多的负重负担，篷架的安装点位分别固定在车架前部转向立柱两侧、后部车架承重横梁位置，四个固定点均采用螺栓快拆结构，不需要专用工具即可完成篷架的拆装，日常好天气骑行时可以拆下篷架减轻重量，遇到日晒、小雨天气时装上篷架可以搭配篷布起到基础的遮挡作用，篷架的弧形轮廓做了风阻优化，正面迎风面积控制在0.72平方米，骑行时的风阻相比方正结构的篷架降低18%左右。

　　转向系统采用把式转向结构，转向把手的高度距离座椅座面72厘米，成年人坐直后手臂自然下垂即可握住把手，转向传动比设置为1:1.2，转向操作的虚位控制在3度以内，转向响应足够直接同时不会过于灵敏导致高速骑行时方向不稳。制动部分前后轮均采用抱刹结构，后轮双轮分别设置独立制动摇臂，捏下制动把手时两个后轮同步制动，制动时的制动力分配左右轮偏差控制在5%以内，不会出现制动跑偏的问题，制动距离在时速15公里每小时的状态下可以控制在2.5米以内，满足日常代步的安全需求。

　　尺寸边界上，整车长度控制在1.8米，宽度0.95米，高度1.45米，这个尺寸可以顺利通过大多数小区的单元门、景区的无障碍通道，转弯半径仅为1.7米，在狭窄的社区道路、园区步道上也可以灵活掉头，不会出现普通三轮代步车转弯半径过大难以在狭小空间操作的问题。车架主体采用钢管焊接结构，主承重梁的钢管壁厚为2毫米，整车额定承重达到200公斤，完全满足两个成年人同时乘坐的承重需求，车架的焊接位置都做了圆角过渡处理，避免应力集中导致的车架断裂风险，所有外露的金属件表面都做了喷塑处理，日常户外放置的防锈能力可以达到5年以上。

　　轮组部分前轮采用20寸自行车轮组，后轮采用16寸轮组，前轮大尺寸的设计可以更好地过滤路面小颠簸，后轮小尺寸的设计可以降低后部座舱的高度，方便乘客上下车，后轮距设置为0.8米，既保证了骑行时的侧向稳定性，也不会因为轮距过宽导致通过狭窄通道时剐蹭。脚踏位置除了主骑行位的脚踏，还在副驾位置设置了辅助脚踏，副驾乘坐者也可以参与踩踏发力，长距离骑行时两个人交替发力可以进一步降低体力消耗，电力模块的电池仓设置在座椅下方的车架空腔内，不占用外部乘坐空间，电池的拆装也比较方便，需要充电时可以直接取出电池拿到室内充电，不需要把整车推到充电位置。

　　在实际使用场景中，这款结构既可以作为家庭日常买菜、接送小孩的短途代步工具，相比两轮电动车可以同时乘坐两名成年人加一名前置儿童座椅的孩童，稳定性更好不容易摔倒；也可以投放到景区、公园作为休闲观光租赁用车，带篷的结构可以应对突发的小雨天气，双座设计适合情侣、家庭游客共同骑行游览，相比传统的双人并排自行车，它的电力辅助功能可以让游客在游览过程中不会因为长时间骑行过于疲惫，提升游览体验；同时也适合作为养老社区的内部代步工具，操作简单、行驶稳定，老年人不需要专门学习即可上手使用，较低的行驶速度也不会在社区内造成安全隐患。
